Плата интерфейса с параллельным портом CNC, фотоэлектрическая изоляция DB25, поддержка EL817, KCAM4 EMC2/linuxCNC

Изоляция EL817 карточки DB25 платы интерфейса параллельного порта CNC светоэлектрическая

Поддержка KCAM4 EMC2/linuxCNC

Описание:

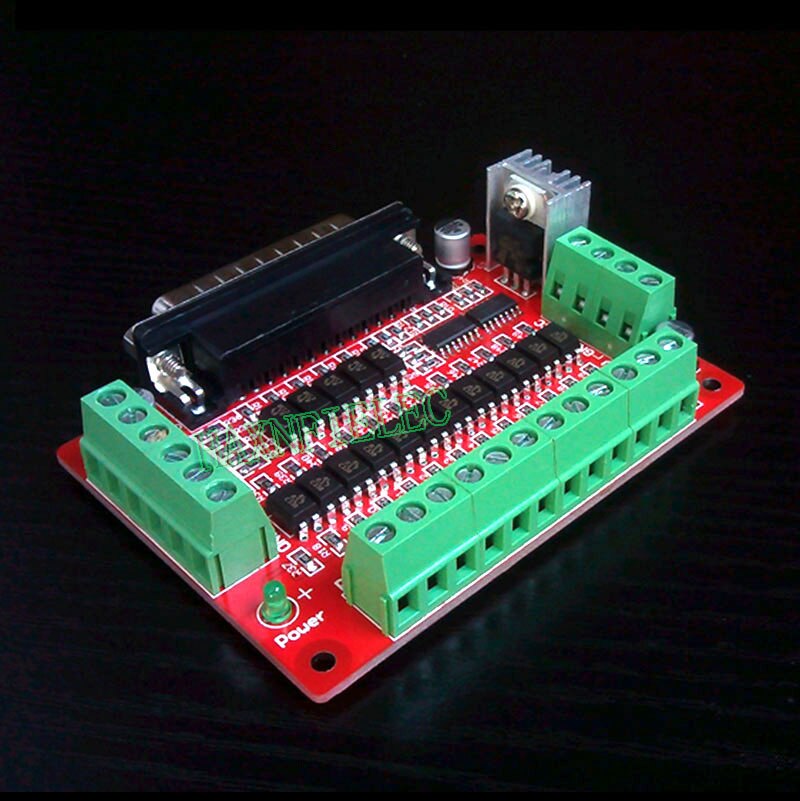

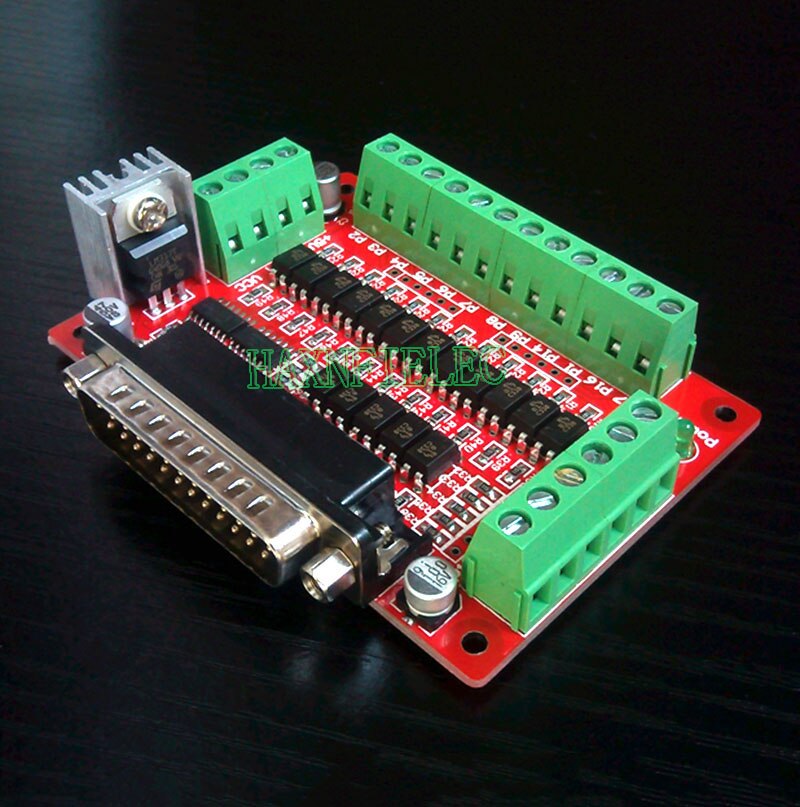

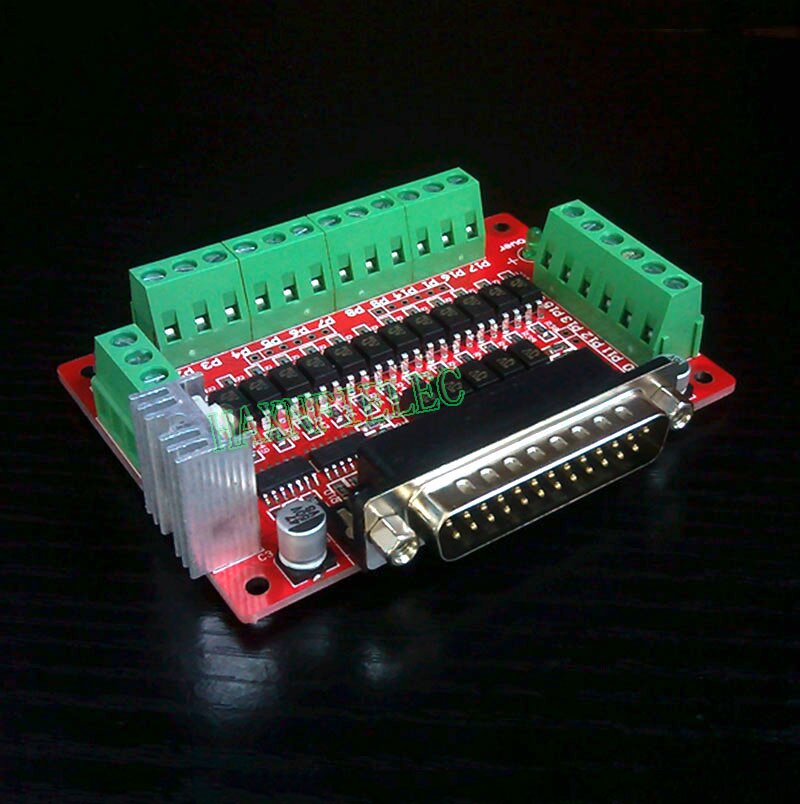

LPT-CNC-B плата параллельного интерфейса-это высокопроизводительная интерфейсная плата с высокоскоростной оптической связью (EL817). Он использует новую технологию формирования импульсов для изоляции параллельного интерфейса и периферийных устройств компьютера и эффективной защиты компьютерного оборудования. Поэтому он очень подходит для прямого использования периферийных устройств компьютерного управления в качестве промышленного применения. Это отличная интерфейсная карта для решения функции защиты от помех входа сигнала переключения поля и выхода цифрового сигнала управления.

Особенности:

1> Обеспечьте 12 выходов ОК пути (режима открыт-сборника),Частота ограничения выхода до 100 кГц, И пятипозиционные входы сигнала общего заземления с фотоэлектрической изоляцией.

2> Двойной источник питания, Легко Подключаемый изолирующий источник питания, обеспечивает необщий независимый источник питания для схемы фотоэлектрической изоляции, чтобы добиться полной изоляции передней и задней ступеней.

3> Одиночный источник питания + 5 В или одиночный источник питания VCC (9 В ~ 36 В), на выходе источник питания не требуется.

4> Все Выходные сигналы параллельного порта компьютера формируются триггером Шмитта для улучшения защиты от помех при передаче цифрового сигнала.

5> Его можно использовать с программным обеспечением для управления параллельным портом для промышленных приложений управления.

6> Поддерживает параллельное управляющее программное обеспечение с ЧПУ, такое как KCAM4, EMC2/LinuxCNC и т. Д., А Макс поддерживает до 6 осей.

7> Его можно использовать с шаговым и сервоприводом всех импульсных и направляющих сигналов для управления токарным и фрезерным станком для работы с числовым программным управлением.

8> Входной конец может быть соединен с внешним механическим переключателем, оптопарой желобного типа, Бесконтактным Переключателем, предустановкой оптического инструмента и т. Д.

9> Сигналы от портов P1 до P17 интерфейсной платы соответствуют контактам с 1 по 17 сигналов параллельного порта компьютера. Контакты с 18 по 25 параллельного порта-это заземление источника питания.

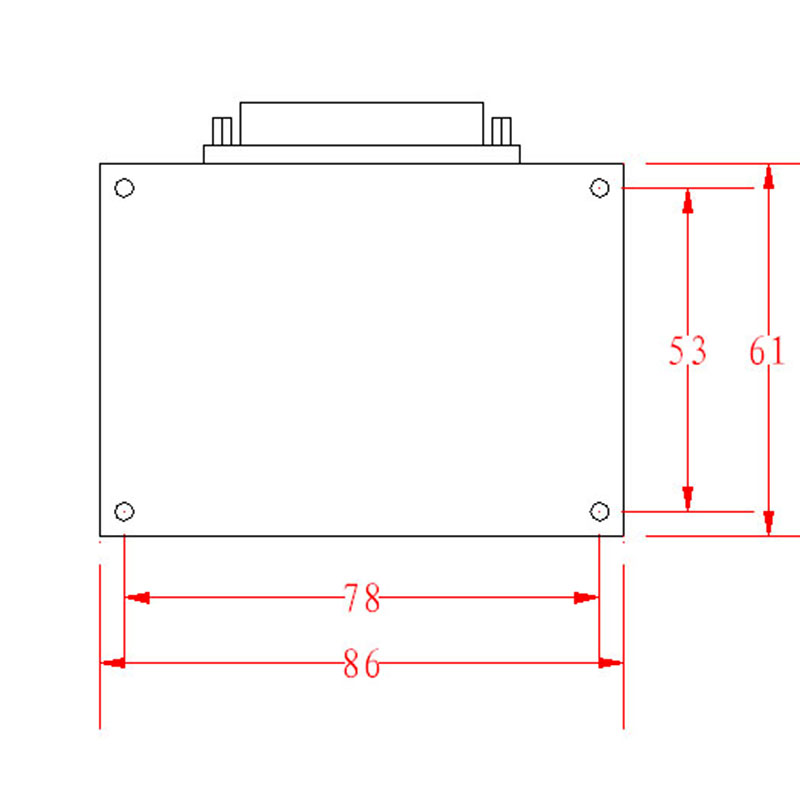

10> Общий размер составляет 86x61 мм, а установочное отверстие-78x53 мм.

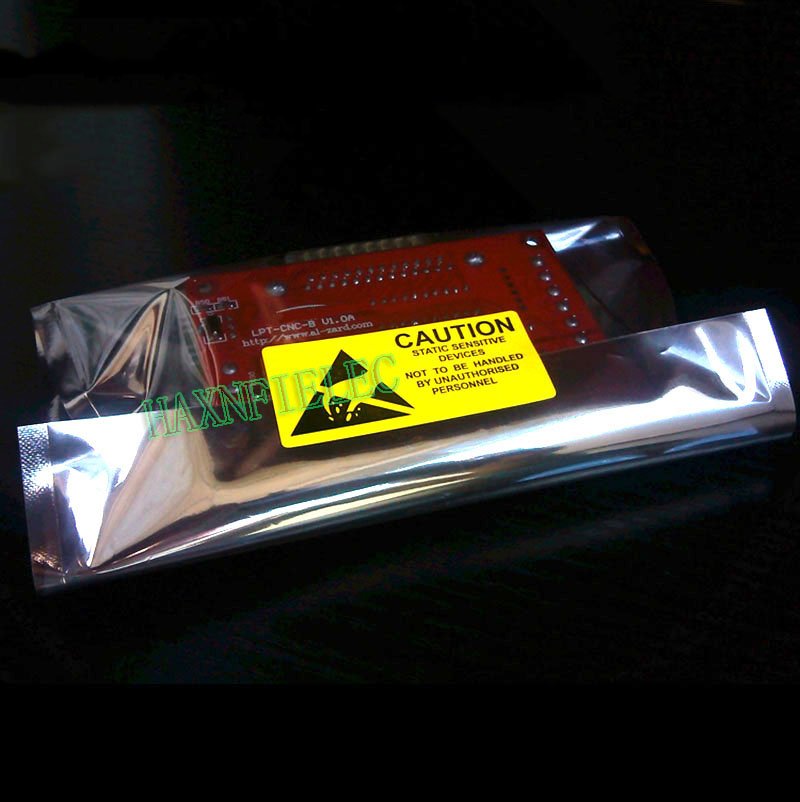

Список упаковки:

1 шт. X интерфейсная плата параллельного порта с ЧПУ
