Плата питания New UPS 18650 Lite UPS с аккумулятором и обнаружением электричества для Raspberry Pi 4B 3B + 3B

Инструкция

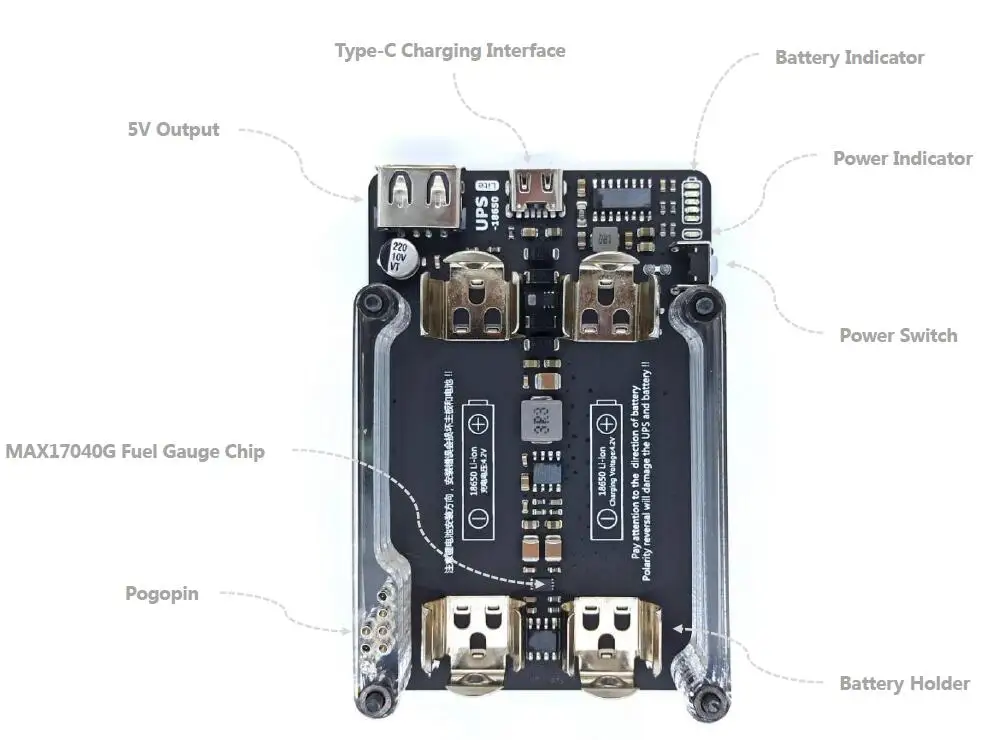

UPS-18650-Lite-это блок питания UPS, специально разработанный для Raspberry Pi Платы серии B (а именно 4B/3B +/3B и т. д., далее именуемые pi). Используется Два стандартных литиевых аккумулятора плоской головки 18650 для питания. Поддержка ИТ Защита от перезарядки, перегрузки, перегрузки по току, короткого замыкания, поддержка внешнего Обнаружение разъема питания, поддержка зарядки и разрядки, когда внешний Питание подключено, pi питается от внешнего источника питания, когда Внешний источник питания отключен, pi плавно переключается на литий Питание от аккумулятора. UPS-18650-Lite подключается к pi через 7 погопинов. Функции источника питания и измерения заряда аккумулятора выполнены Через погопины. Pi не нужно подключать шнуры питания, просто подключите Внешний шнур питания в порт UPS type-C, он может завершить блок питания и Зарядка по UPS. Кроме того, UPS-18650-Lite интегрирует профессиональное топливо Калибровочный чип MAX17040G, который может быть использован для измерения UPS напряжения батареи и Оставшаяся мощность батареи.

Параметры

Ток зарядки: Макс. 1 А @ 5 В Выходной ток: Мгновенный разряд 3.5A@5.1V, Непрерывный разряд 2.5A@5.1V (PS: пожалуйста, используйте батареи хорошего качества и адаптеры питания, чтобы убедиться, что UPS работает нормально) Замер батареи: процент от заряда батареи SOC, погрешность ± 2%, Погрешность измерения напряжения аккумулятора ± 3 мВ (PS: погрешность измерения варьируется в зависимости от индивидуальной батареи и температуры окружающей среды) Скачать ссылку руководства: Https://www.adrive.com/public/rZ73mX/Instructions%20for%20UPS-18650-Lite.pdf
