Плата расширения Raspberry Pi RS485 RS232

Код товара: A1005003922401186

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

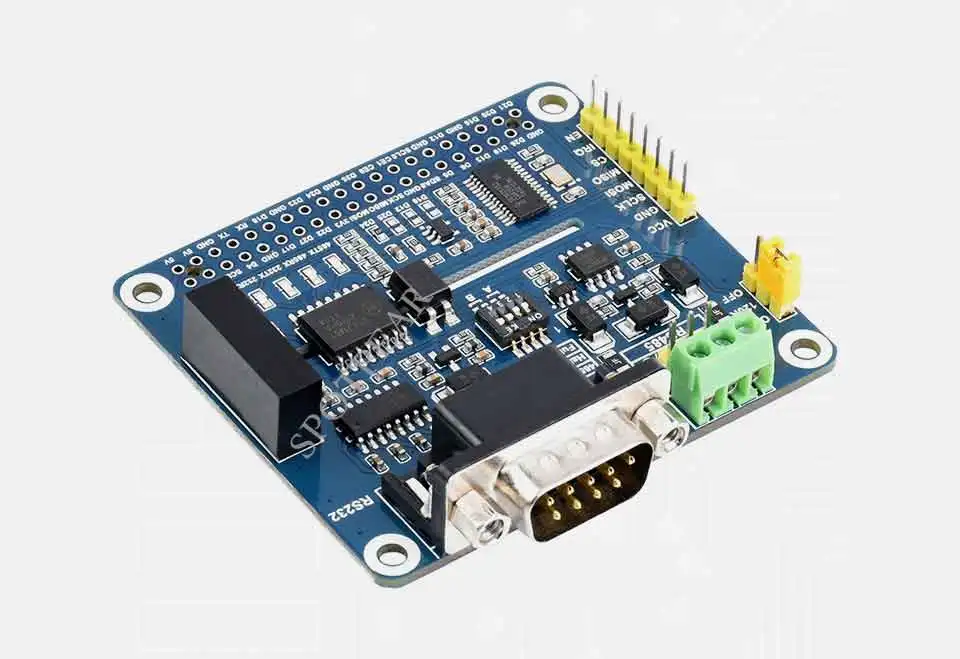

Raspberry Pi RS485 RS232 шляпа

Особенности С одного взгляда

Стандартный заголовок расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi
Используя комбинированную схему SC16IS752, SP3485 и SP3232, один RS485 и один RS232 могут быть расширены через интерфейс SPI.
Встроенный самовосстанавливающийся предохранитель и защитный диод могут обеспечить стабильный выход тока и напряжения RS485, предотвратить перегрузку по току и перенапряжение, а также повысить ударопрочность
Встроенный TVS (трубка подавления переходного напряжения), который может эффективно подавлять импульсное напряжение и переходное пиковое напряжение в цепи, а также защищать от молнии и статического электричества.
Резервный интерфейс управления SPI, который удобен для основных плат управления, таких как Arduino
Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi/Arduino)

Параметры продукта

Чип расширения последовательного порта: SC16IS752
Интерфейс связи: SPI
Приемопередатчик RS485: SP3485
Приемопередатчик RS232: SP3232
Скорость последовательной связи: до 921600 бит/с
Рабочее напряжение: 5 В

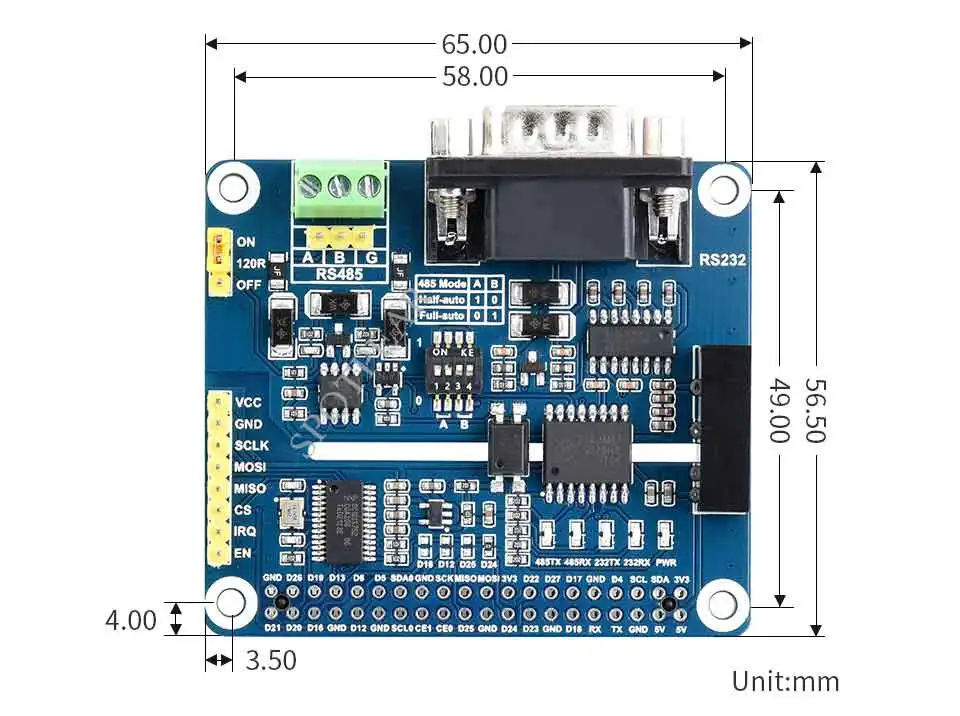

Диаметр установочного отверстия: 3,0 мм
Размер продукта: 65 мм × 56,5 мм

На основе 40-контактного интерфейса GPIO Raspberry Pi

Подходит для материнских плат серии Raspberry Pi

Поддержка интерфейса RS485 и RS232

Функция RS232: Полнодуплексная связь, приемопередатчик SP3232
Функция RS485: Semi/автоматическая связь, приемопередатчик SP3485

Анти -- перегрузки по току и анти -- перенапряжение

Встроенный TVS (трубка подавления переходного напряжения) и сбрасываемый предохранитель могут эффективно подавить скачкообразное напряжение и переходное пиковое напряжение в цепи и улучшить ударопрочность

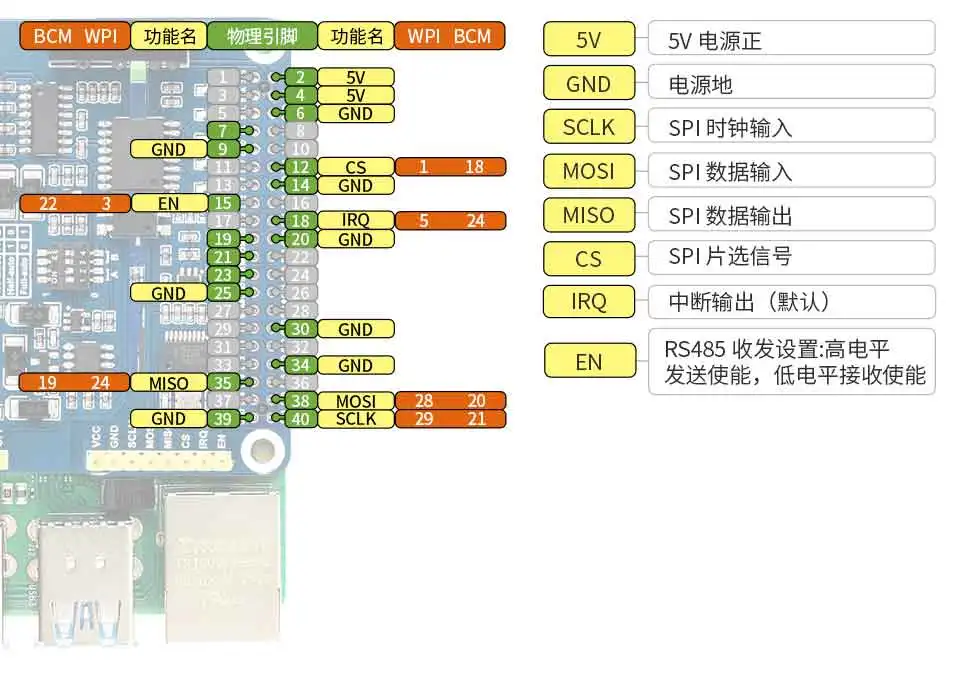

Определение интерфейса

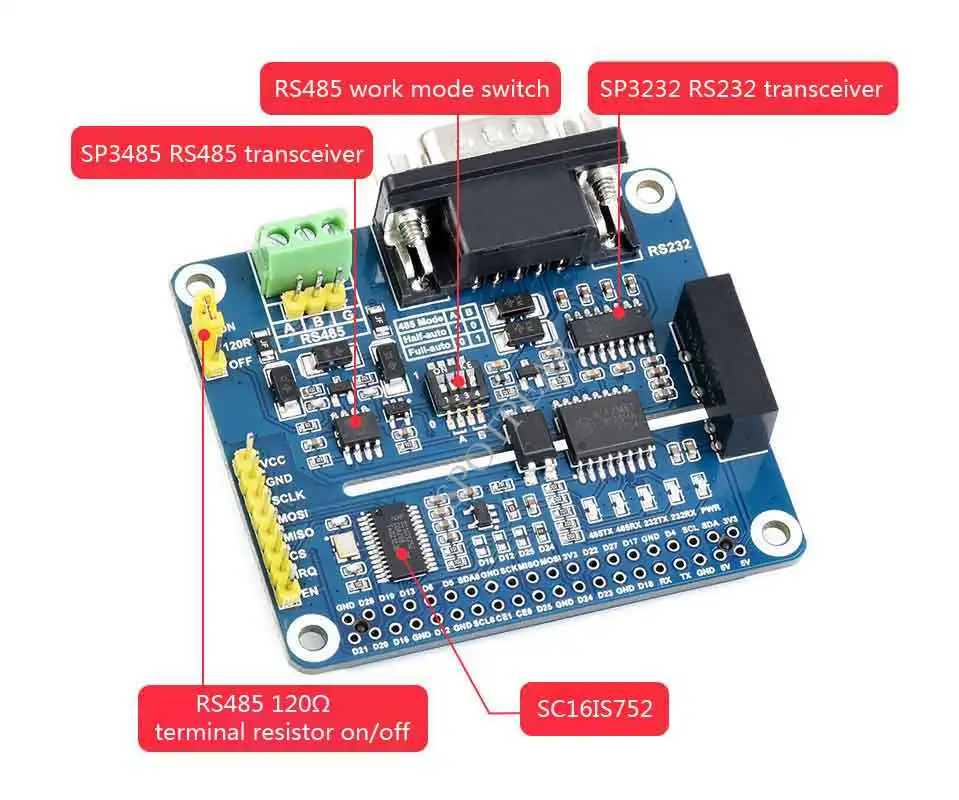

Что на борту

Интерфейс Raspberry Pi GPIO
Легкий доступ к плате Raspberry Pi
Интерфейс управления MCU
Легкий доступ к основным платам управления, таким как Arduino
Интерфейс RS485
Интерфейс RS232 (штекер DB9)
SC16IS752 Чип расширенного последовательного порта
Трансивер RS485 SP3485
Приемопередатчик RS232 SP3232
Π142 цифровой чип изолятора
Изоляция оптопары PC817
Модуль изоляции питания B0505LS
RT9193-33 чип питания
Диодный массив TVS
Сбрасываемый предохранитель
Индикатор состояния
PWR: индикатор питания
RXD/TXD: индикатор приемопередатчика последовательного порта
Переключатель сопротивления прекращения RS485 120Ω
Может быть подключен к батарейке CR2032
Переключение контактов прерывания
Вывод D24 по умолчанию, может быть заменен на вывод D16/D12/D25 путем пайки резистора 0 Ом
Переключатель рабочего режима RS485
Полуавтомат: A = 1, B = 0
Полностью Автоматический: A = 0, B = 1

Пакет содержит

RS485 RS232 ШАПКА x1
2 × 20PIN заголовок x1
Пакет стоек (2 шт.) x1

Характеристики:
