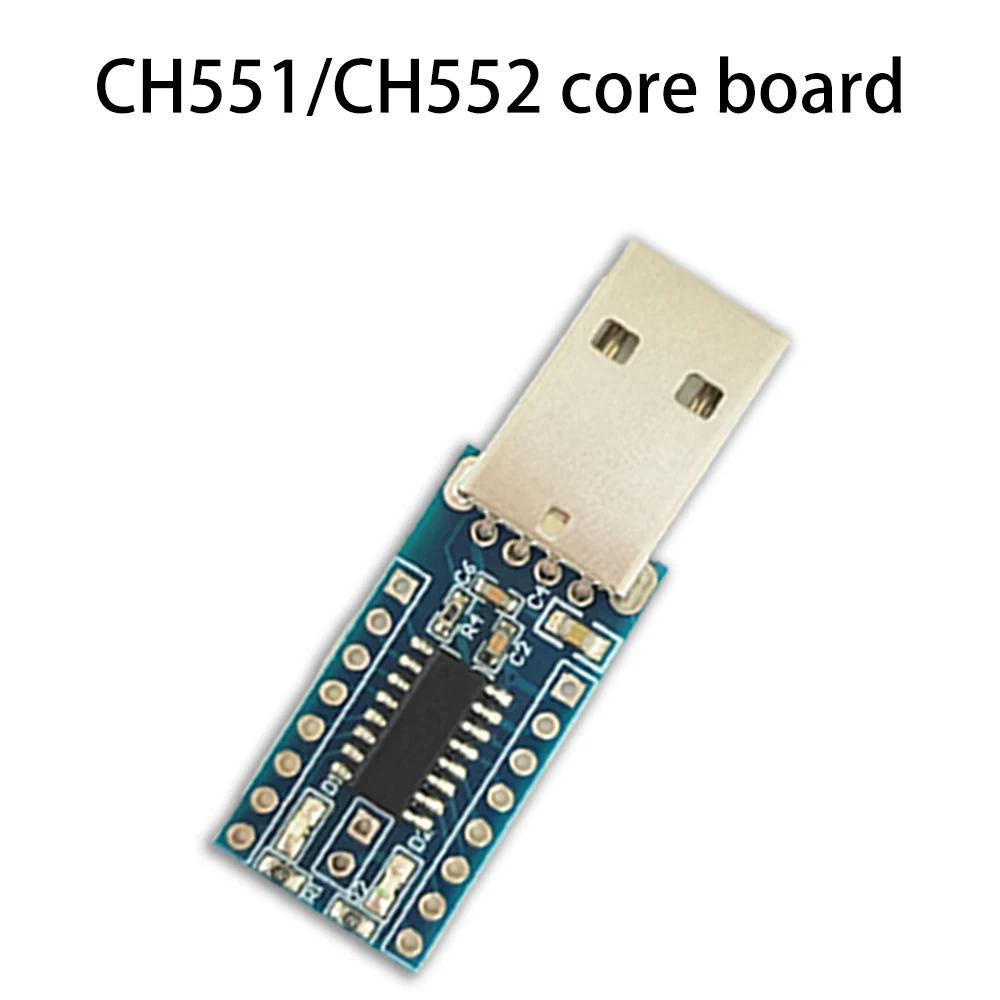

Плата разработки чипа CH551 CH552, 2,8 В, 3,3 В, 5 В, мини-плата Core, USB-коммуникация, 51 одночиповый компьютерный микрокомпьютерный модуль

Код товара: A1005005241963932

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Особенности:
1. Чип CH552-это Улучшенный микроконтроллер E8051, совместимый с набором инструкций MCS51. 79% его инструкций являются однобайтовыми инструкциями, а средняя скорость инструкции в 8-15 раз быстрее, чем стандартная MCS51. CH552 поддерживает самую высокую частоту системы 24 МГц, встроенная память 16K, 256 байтов внутренней памяти iRAM и 1K байт встроенной памяти xRAM, xRAM поддерживает прямой доступ к памяти DMA.
2. CH552 имеет встроенные функциональные модули, такие как аналоговое-цифровое преобразование ADC, обнаружение емкости сенсорного ключа, 3 набора таймеров и захвата сигнала, ШИМ, двойные асинхронные последовательные порты, SPI, контроллер устройства USB и полноскоростной трансивер.

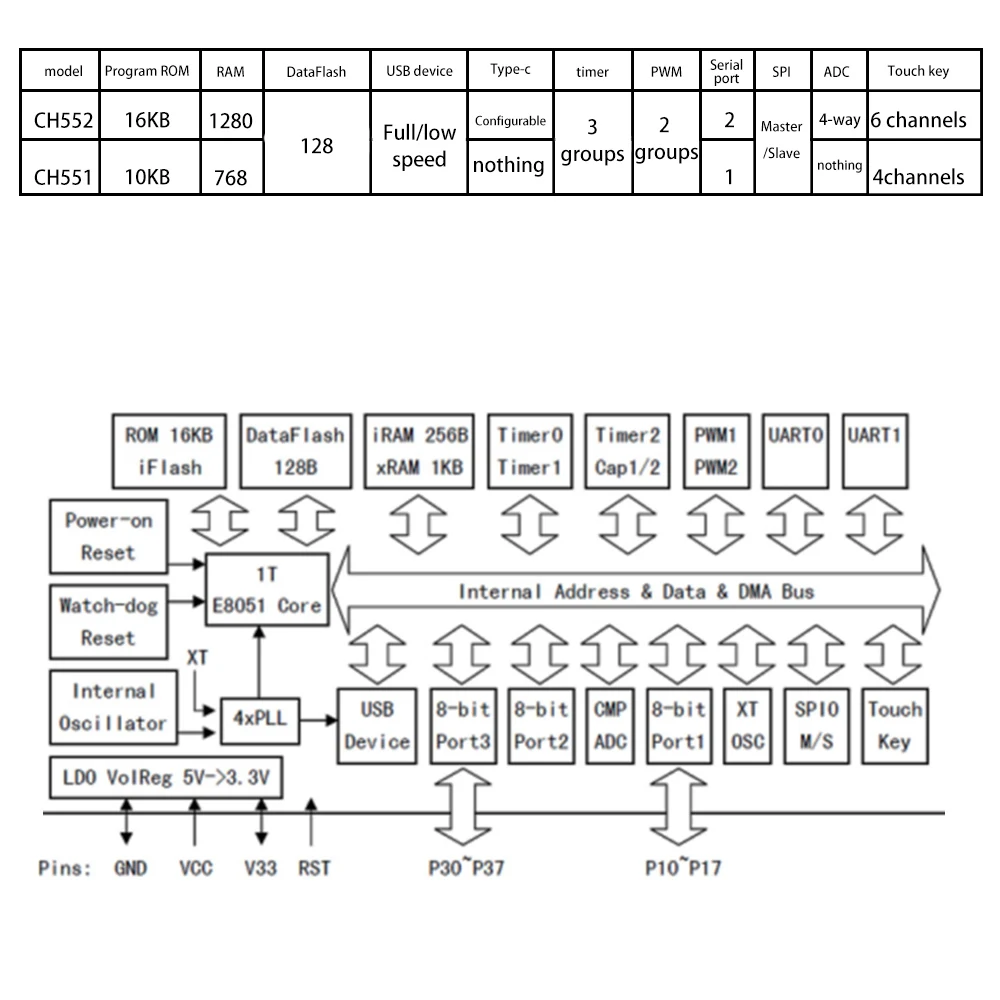

3. CH551-это упрощенная версия CH552, программная Память ROM 10K, на чипе xRAM-512 байт, асинхронный последовательный порт-только UART0, посылка-всего лишь SOP16, сенсорная кнопка-это только 4 канала, а модуль аналого-цифрового преобразования ADC и модуль USB type удалены-C, Другие такие же, как CH552, вы можете непосредственно обратиться к инструкции и информации CH552.

Ядро: улучшенное ядро E8051, совместимо с набором инструкций MCS51, 79% его инструкций являются однобайтовыми инструкциями, средняя скорость инструкции в 8-15 раз быстрее, чем стандартная MCS51, уникальная Инструкция по быстрому копированию данных XRAM, двойной указатель DPTR.

ПЗУ: 16Кб нелетучее ПЗУ памяти, которое может быть запрограммировано много раз, используется для пространство для хранения программ; Или может быть разделено на 14кб область хранения программ и 2кБ загрузочный код загрузчика/ISP область программы.

DataFlash: 128 байт перезаписываемая нелетучая Память данных, которая поддерживает перезапись данных в единицах байт.

Оперативная память: 256 байтов внутренней i RAM, которая используется для быстрое временное хранение данных и стек; 1KB on-chip x RAM, которая используется для большое количество данных временного хранения и DMA прямого доступа к памяти.

USB: Встроенный usb-контроллер и usb-приемопередатчик, поддерживает режим устройства USB, поддерживает обнаружение USB type-C master-slave, поддерживает полную скорость USB 2,0 12 Мбит/с или низкую скорость 1,5 Мбит/с. Поддержка максимального 64-байтного пакета данных, встроенный FIFO, поддержка DMA.

Таймер: 3 группы таймеров, к/T1/T2 являются стандартными таймерами MCS51.

Захват: Таймер T2 расширен для поддержки 2-стороннего захвата сигнала.

ШИМ: 2 набора PWM выход, PWM1/PWM2 2 канала 8-битного PWM выход.

UART: 2 набора асинхронных последовательных портов, оба из которых поддерживают более высокую скорость передачи данных, UARTO является стандартным последовательным портом MCS51.

SPI: контроллер SPI имеет встроенный FIFO, и частота часов может достигать половины основной частоты системы Fsys. Он поддерживает простое мультиплексирование последовательного ввода и вывода данных и поддерживает режим Master/Slave master-slave.

ADC: 4-канальный 8-битный аналого-цифровой преобразователь A/D, поддерживающий сравнение напряжения.

Сенсорный ключ: 6-канальное Емкостное обнаружение, поддержка до 15 сенсорных клавиш, поддержка независимых синхронизации.

Серийный GPIO: поддержка до 17 GPIO контактов (включая XI/XO и RST и USB сигнальные контакты).

Lnterrupt: Поддержка 14 групп источников сигнала прерывания, включая 6 групп прерывания, совместимых со стандартом MCS51 (INTO, TO, INT1, T1, UARTO, T2), И расширенные 8 групп перерывов (SPIO, TKEY, USB, ADC, UART1, PWMX , GPIO, WDOG), Где прерывание GPIO может быть выбрано из 7 контактов. Часы-собака: 8-битный предустановленный таймер для часов WDOG, поддерживает прерывание времени.

Сброс: Поддержка 4 источников сигнала сброса, встроенный сброс питания, поддержка сброса программного обеспечения и сброс перерасхода watchdog, дополнительный сброс внешнего ввода pin.

Часы: Встроенный 24 МГц Источник часов, может поддерживать внешний кристалл путем мультиплексирования GPIO pins.

Мощность: встроенный 5 В-3,3 В Регулятор низкого выпадающего напряжения, поддерживает напряжение питания 5 В или 3,3 В или даже 2,8 В. Поддержка низкомощного сна, поддержка USB, UARTO, UART1, SPIO и некоторых GPIO внешних пробуждений

Встроенный чип uniqueID number.


Параметры:
Напряжение источника питания: Поддержка 5 В или 3,3 В или даже 2,8 В
Поддержка режима устройства USB
Поддержка режима устройства USB
Поддержка USB type-C master-slave detection

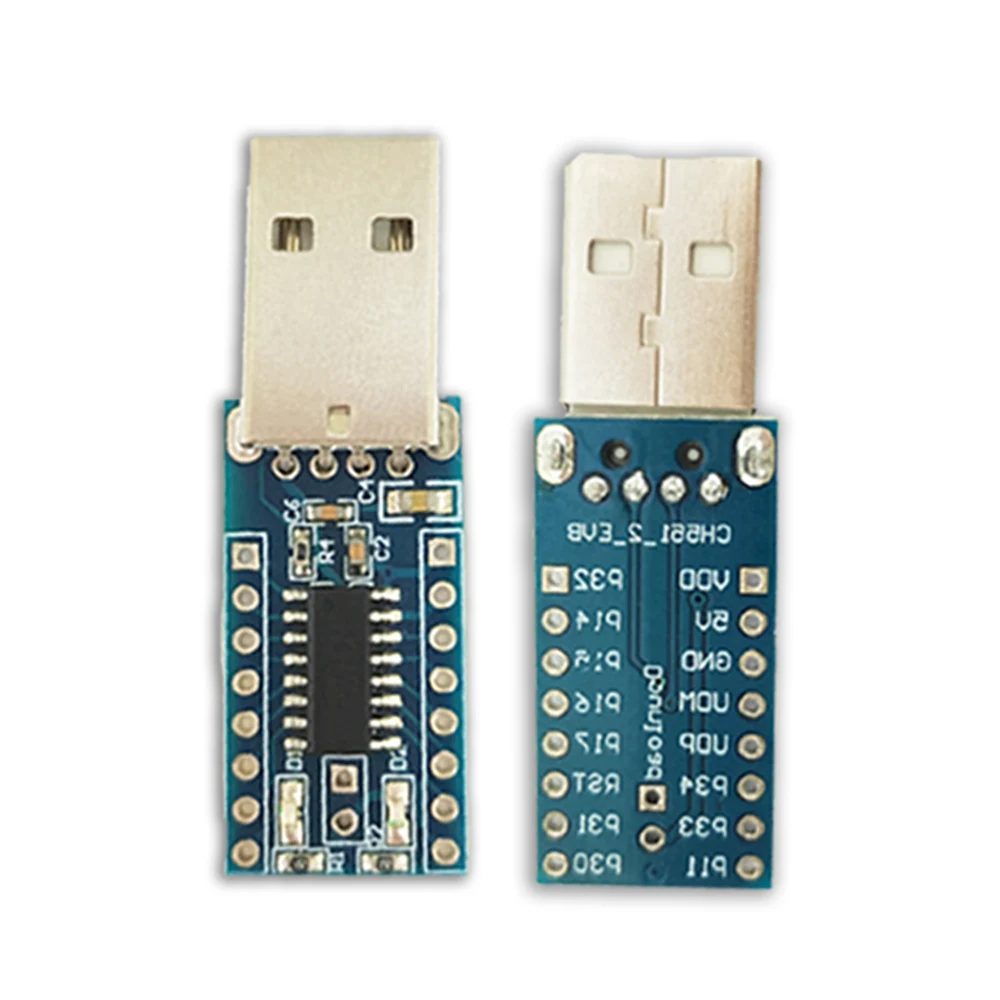

Размер платы: 49 мм * 19,5 мм


USB загрузка с помощью шагов take CH552 в качестве примера:
1. Используйте крышку короткого замыкания или Пинцет для короткого замыкания следующих двух контактов и вставьте плату для развития CH552 в компьютер USB
2. Выберите чиповую серию: Перейдите на вкладку "8-битная серия CH55X"
3. Выберите модель чипа: выберите «CH552» в списке «модель чипа»
4. Выберите метод загрузки: выберите «USB Загрузка» в списке «метод загрузки»
5. Конфигурация загрузки; В столбце «конфигурация загрузки» Установите конфигурацию загрузки
6. Выберите загрузочное устройство: вы можете выбрать указанное устройство в «списке устройств USB»: Если устройство подключено к ПК, программное обеспечение обнаружит его
7. Если IAP не включен в конфигурации загрузки, просто выберите соответствующий файл загрузки для «файла программы пользователя»; Если включен IAP, вам нужно выбрать соответствующий файл загрузки для «IAP Program file» и «User Program File». Затем нажмите кнопку «загрузить».
