Плата с искусственным интеллектом Luckfox Pico Pro/Luckfox Pico Max Linux RV1106 Rockchip

【 Сертификат авторизованного агентства】

【Примечание】

[] Не делайВключитьКамера

【Обзор】

[] LuckFox Pico Pro/Max-это экономически эффективная микросхема разработки Linux, основанная на чипе Rockchip RV1106 для обеспечения простой и эффективной платформы разработки для разработчиков; Поддерживает различные интерфейсы, включая MIPI CSI,GPIO, UART,SPI, 12C, USB и т. Д., Которые удобны для быстрой разработки и отладки.

【Спецификации】

[] Процессор: Cortex A7@1.2GHz

[] NPU: 0,5 ТОПС, поддерживает int4, int8 и int16

[] ISP: вход 5M при 30 кадрах в секунду (макс.)

[] Память: Pro: 128 МБ DDR2

[] Максимум: 256 МБ DDR2

[] USB: хост/устройство USB 2,0

[] Камера: MIPI CSI 2-полосная

[] GPIO : 26 × контакты GPIO

[] Порт Ethernet: контроллер Ethernet 10/100M и встроенный PHY

[] Хранилище по умолчанию: SPI NAND FLASH (256 МБ)

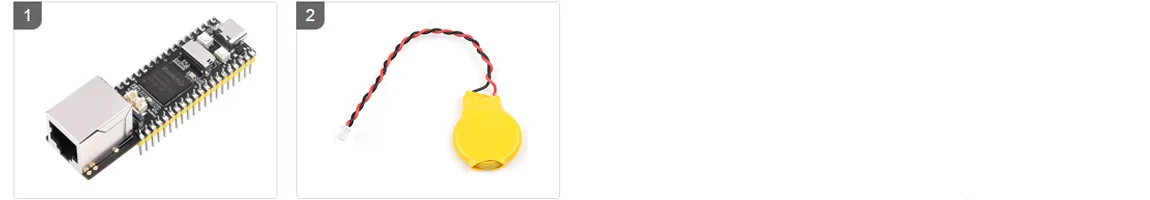

【Варианты версии и точечного заголовка】

【Высокоинтегрированная и мощная производительность】

[] Интегрирует ЦП, NPU, ISP и другие процессоры

[] Одноъядерный ARM Cortex-A7 32-битное ядро со встроенными NEON и FPU

[] Встроенный NPU 4-го поколения собственной разработки Rockchip отличается высокой точностью вычислений и поддерживает гибридное квантование int4, int8 и int16. Вычислительная мощность int8 составляет 0,5 TOPS, а с int4-до 1,0 TOPS.

[] Встроенный самостоятельно Разработанный ISP3.2 третьего поколения, поддерживает 5-мегапиксельный, с несколькими алгоритмами улучшения и коррекции изображения, такими как HDR, WDR, Многоуровневое шумоподавление и т. Д.

[] Обладает высокой производительностью кодирования, поддерживает Интеллектуальный режим кодирования и Адаптивное сохранение потока в соответствии со сценой, экономит битрейт более 50% по сравнению с обычным режимом CBR, так что изображения с камеры имеют высокое разрешение при меньшем размере, вдвое больше места для хранения

[] Встроенная 16-битная DRAM DDR2, которая способна поддерживать требовательную полосу пропускания памяти.

[] Интегрированный со встроенным POR, аудио кодеком и MAC PHY

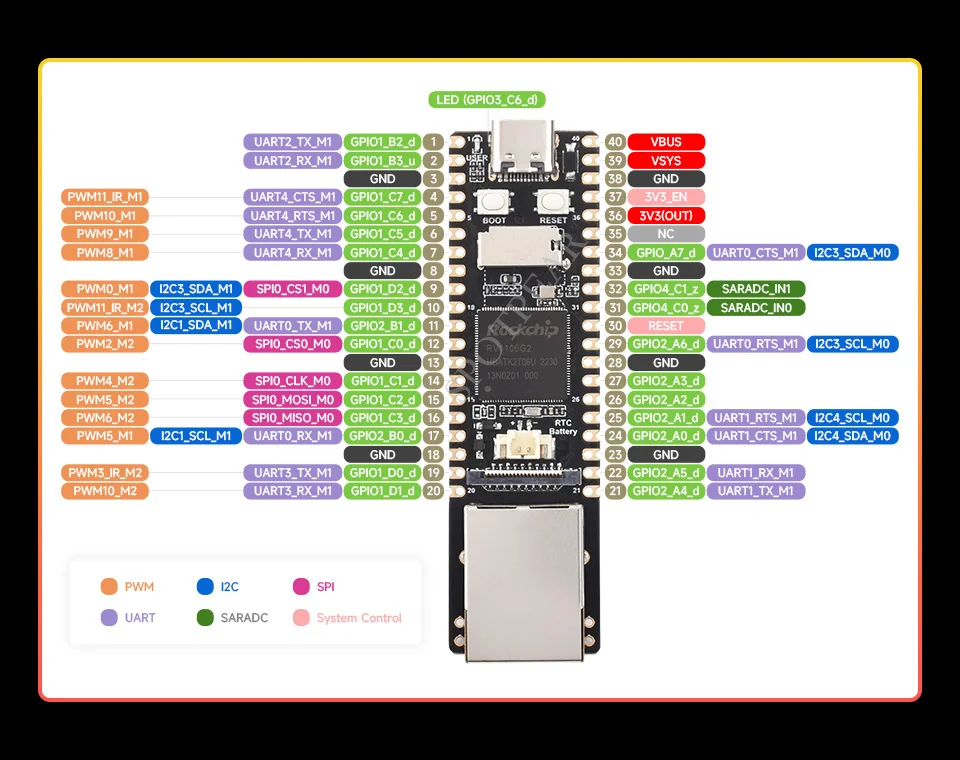

【Определение штифта 】

【Что на борте】

1. Разъем USB Type-C

2. ACT-LED

3. Кнопка загрузки: нажмите ее при включении, чтобы войти в режим загрузки.

4. Кнопка сброса

5. Слот для карт TF

6. RV1106: SoC процессора Vision со встроенным ядром ARM Cortex-A7 (RV1106G2 для версии Pro, RV1106G3 для версии Max)

7. Заголовок батареи РТК: Соединитель МС1.25, для соединять батарею РТК

8. Интерфейс камеры CSI: MIPI CSI 2-полосный

9. Порт Ethernet RJ45

10. USB тестовые площадки

11. Тестовая площадка для загрузки

12. W25N02KV : 256 МБ SLC NAND FLASH

13. Заголовок GPIO

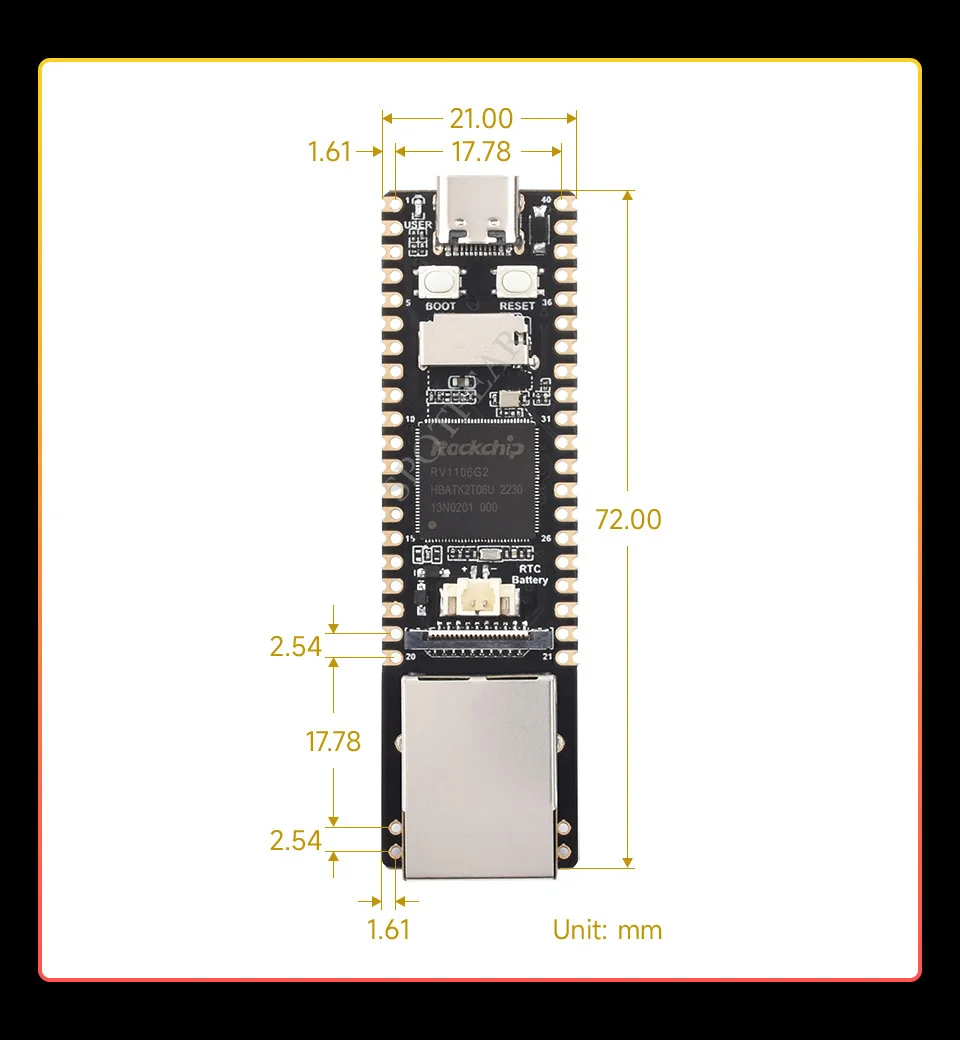

【Контурные размеры】
