Плата управления L298N, Модуль L298N, шаговый двигатель, макетная плата для смарт-автомобиля, робота, Пельтье, Мощный драйвер двигателя постоянного тока L298 для arduino

L298N:

Название модуля: двойной модуль привода мостика

Режим работы: H привод моста (двойная дорога)

Основной чип управления: L298N

Упаковка: электростатический мешок

Логическое напряжение: 5 В

Привод напряжение: 5v-35v

Логический ток: 0mA-36mA

Ток вождения: 2А (макс. одиночный мост)

Температура хранения: от-20 ℃ до + 135 ℃

Максимальная мощность: 25 Вт

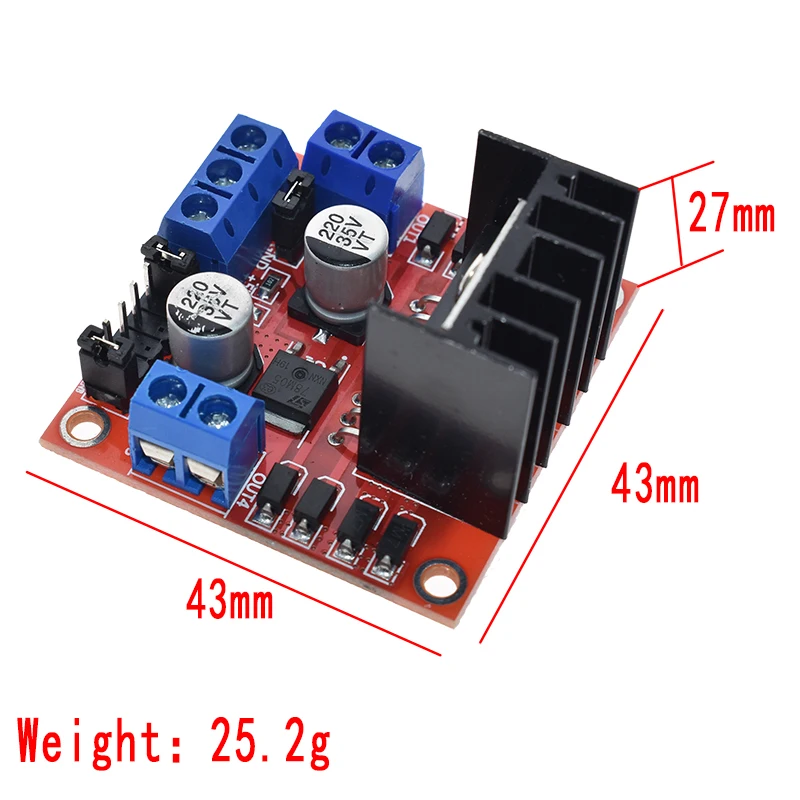

Периферийные Размеры: 43*43*27 мм

Особенности продукта:

Этот модуль использует L298N как основной чип привода, с сильной способностью вождения, низким нагревом и сильной способностью анти-помех.

С помощью этого модуля можно использовать встроенные части питания 78 m05 привода их работы, но во избежание повреждения чипа регулятора напряжения, при использовании напряжения вождения больше 12 В, используйте внешний источник питания 5 В логики.

Этот модуль использует емкость фильтра большой емкости, Постоянный Защитный диод, может повысить надежность.

Примечания:

1. Когда вы управляете напряжением (выше логотипа для входного сигнала 12 В, может фактически принять входной диапазон от 7 до 12 В) для 7 в до 12 В, можно подключить к бортовому источнику питания 5 В логики, при использовании бортового после 5 В источника питания, интерфейс + 5 В

Источник питания не имеет входного напряжения, но может давать напряжение 5 В для внешнего использования.

2. Когда напряжение вождения выше 12 В, оно меньше или равно 24 В

(Руководство по чипу предлагает поддержку 35 в, но согласно книге

Когда максимальное напряжение применяется к максимальному напряжению 298 консервативных применений до 24 В, например, двигатель с номинальным напряжением 18 в управляется.

Сначала необходимо снять выходную плату 5 В, чтобы включить колпачок перемычки. Затем доступ к 5 В осуществляется за пределами выходного порта 5 В

5 в позволяет питанию быть управляющим сигналом с уровнем 5 В. Когда вход сигнала действителен, и когда источник питания является нормальным в модуле привода двигателя, модуль привода двигателя выводит ток. В противном случае, даже если источник питания нормальный, на двигателе нет тока.

Напряжение к L298N внутренней логической цепи питания. (Это высокое давление, нетрадиционное приложение!)

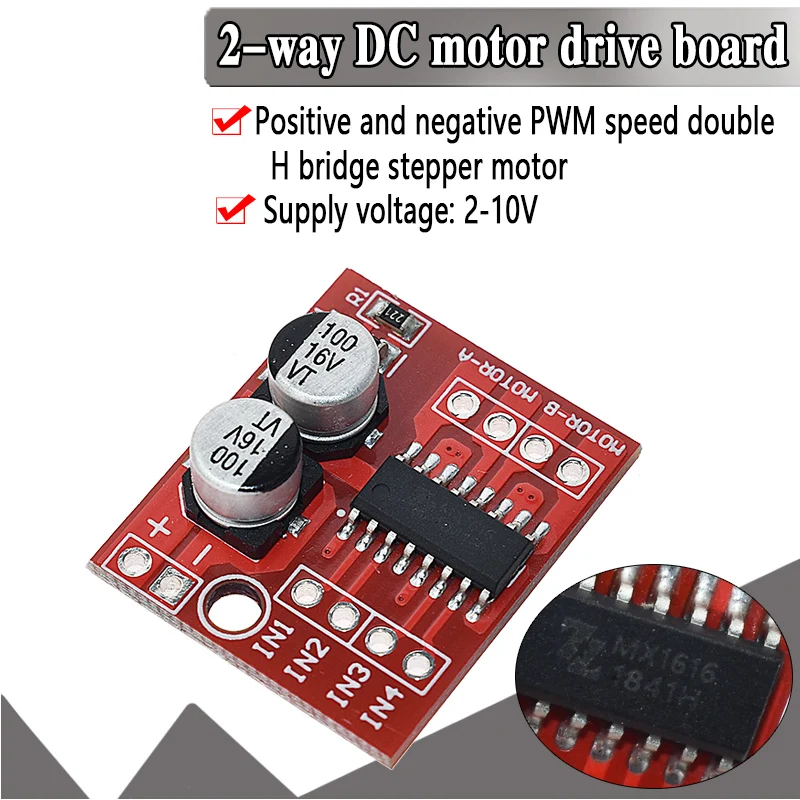

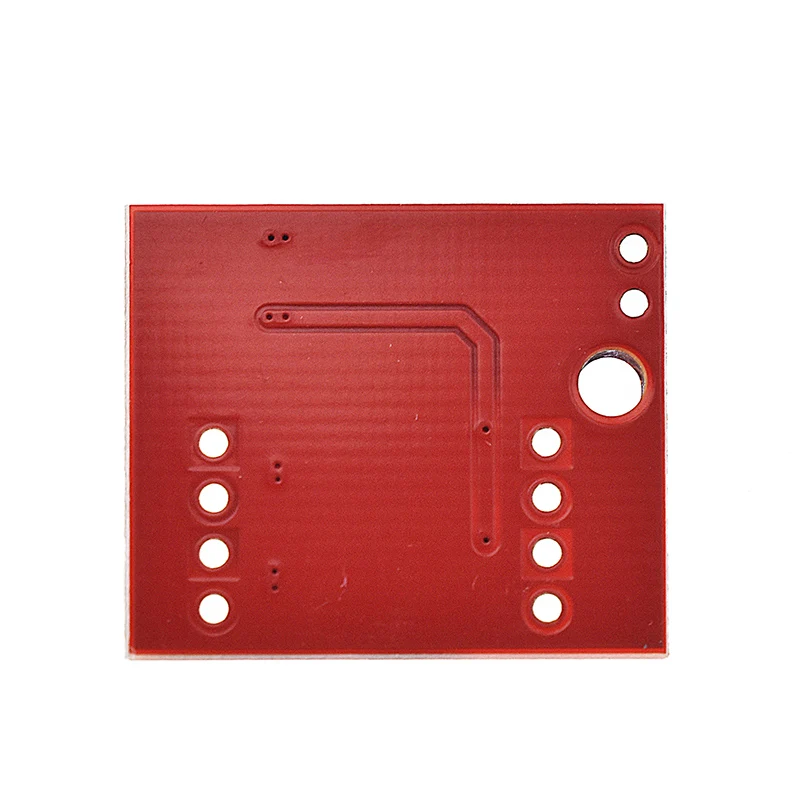

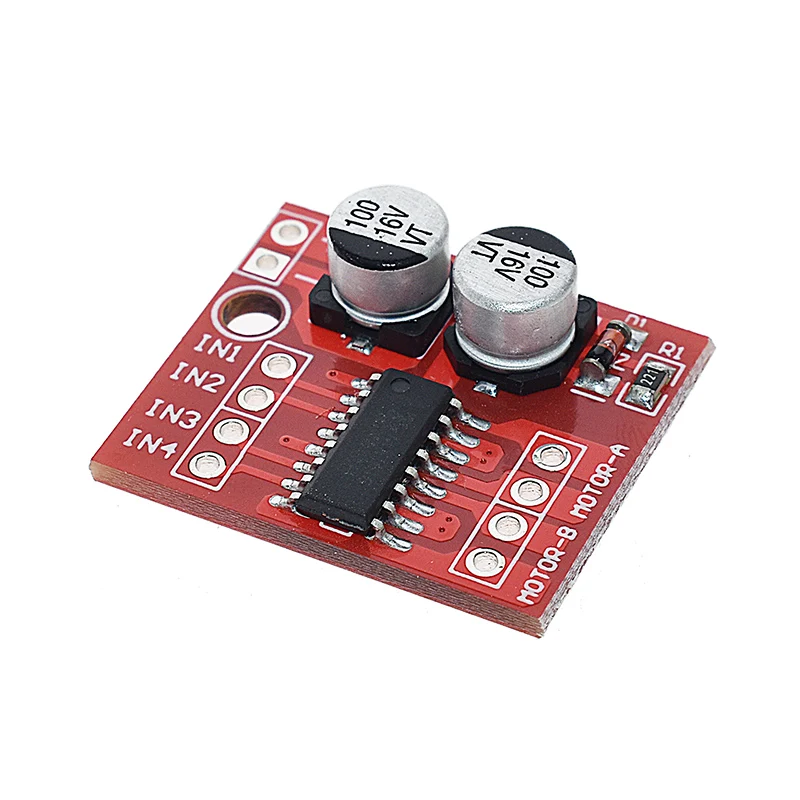

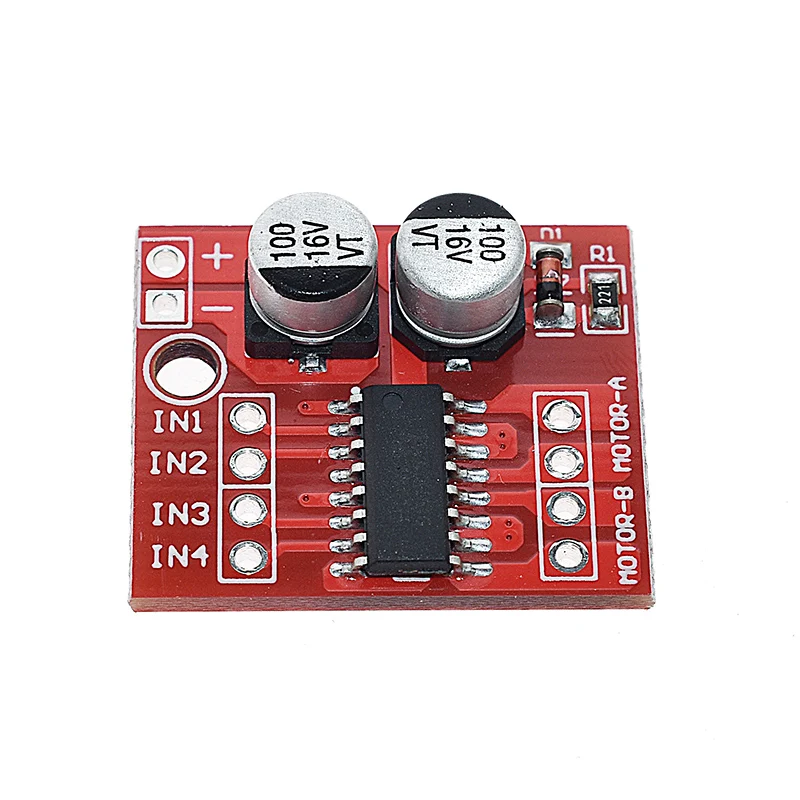

Mini-L298N:

Модуль привода двигателя очень подходит для использования в интеллектуальном автомобиле с питанием от аккумулятора, игрушечном автомобиле, Роботе и т. д. Напряжение питания 2V ~ 10V может одновременно двух устройств двигатель постоянного тока или 1 4 линии 2-фазный шаговый двигатель, может обеспечить положительный и функция контроля скорости, каждый ток для 1.5A A постоянного тока. Пиковый ток до 2,5a, с тепловой защитой и автоматическим восстановлением.

Основные характеристики продукта:

1. Импортный профессиональный чип драйвера двигателя, встроенный переключатель сопротивления низкой проводимости MOS, минимальный нагрев, без радиатора, небольшой объем, энергосбережение, ваш идеальный выбор для питания от аккумулятора.(L298N внутренний транзисторный переключатель, низкая эффективность, высокая температура, без тепла, большой объем, рынок L298N легко выгорает, Не используйте оригинальные чипы, этот продукт может быть идеальной заменой.)

2. Двойной 1.5A * 2, пиковый ток до 2.5A, встроенная защита от перегрева, не бойтесь сгорания двигателя, автоматическое восстановление после падения температуры. (Интеллектуальное Напряжение автомобиля и ток на рынке находятся в пределах этого

Диапазон)

3. Маленький размер, светильник вес, 0 Ток холостого хода, является идеальным выбором для модель автомобиля

Параметры продукта:

H мостовой двигатель с двойным приводом и может управлять двумя двигателями постоянного тока или 1 линией 4 фазным шаговым двигателем;

Напряжение источника питания Модуль 2V-10 м;

Сигнал входное напряжение 1,8-7V;

Одноканальный ток 1.5A, пиковый ток до 2.5A, низкий ток в режиме ожидания (менее 0.1uA);

Встроенный Общий контур проводимости, входной конец приостановлен, двигатель не будет неисправен;

Встроенная схема защиты от перегрева с эффектом гистерезиса (TSD), нет необходимости беспокоиться о стойке двигателя;

Размер продукта:

24,7*21*5 мм (ДхШхВ), ультра маленький размер, подходит для сборки и транспортного средства;

Диаметр монтажного отверстия: 2 мм.

Посылка содержит: 1 шт. × Mini Виктори L298N
