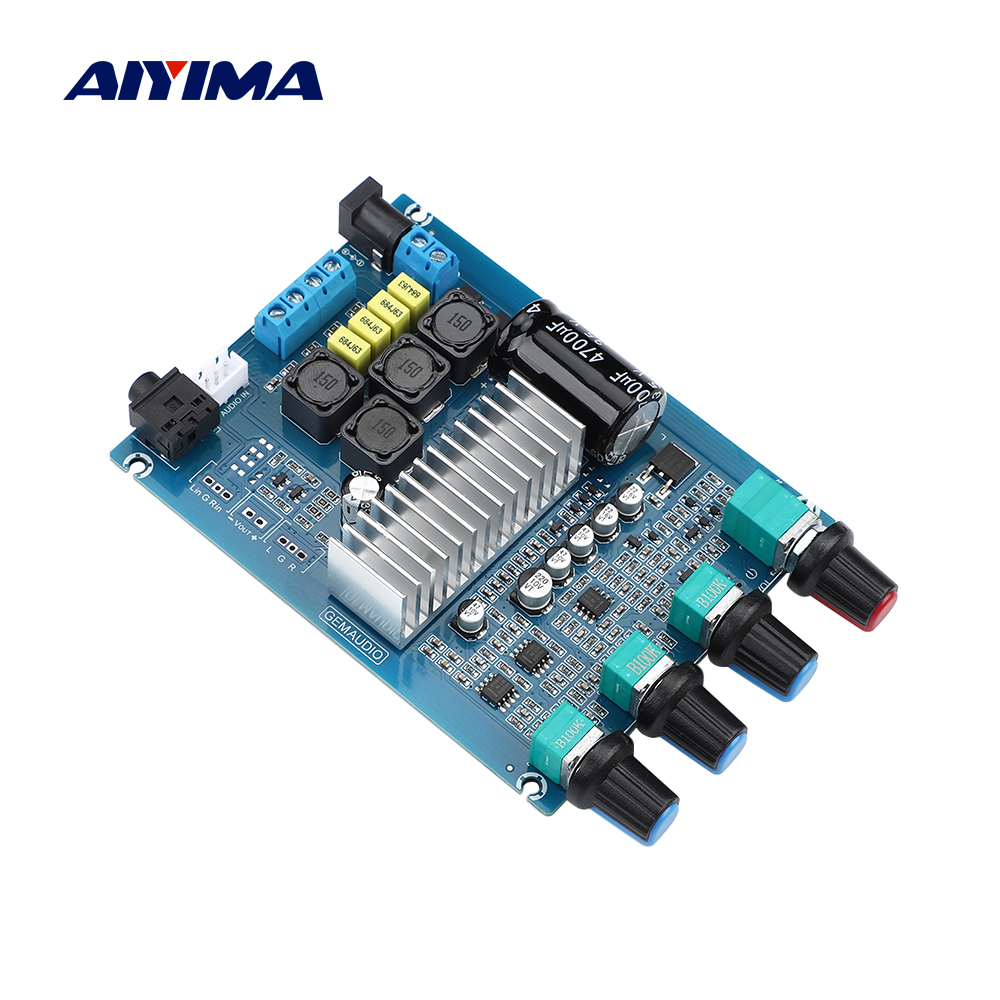

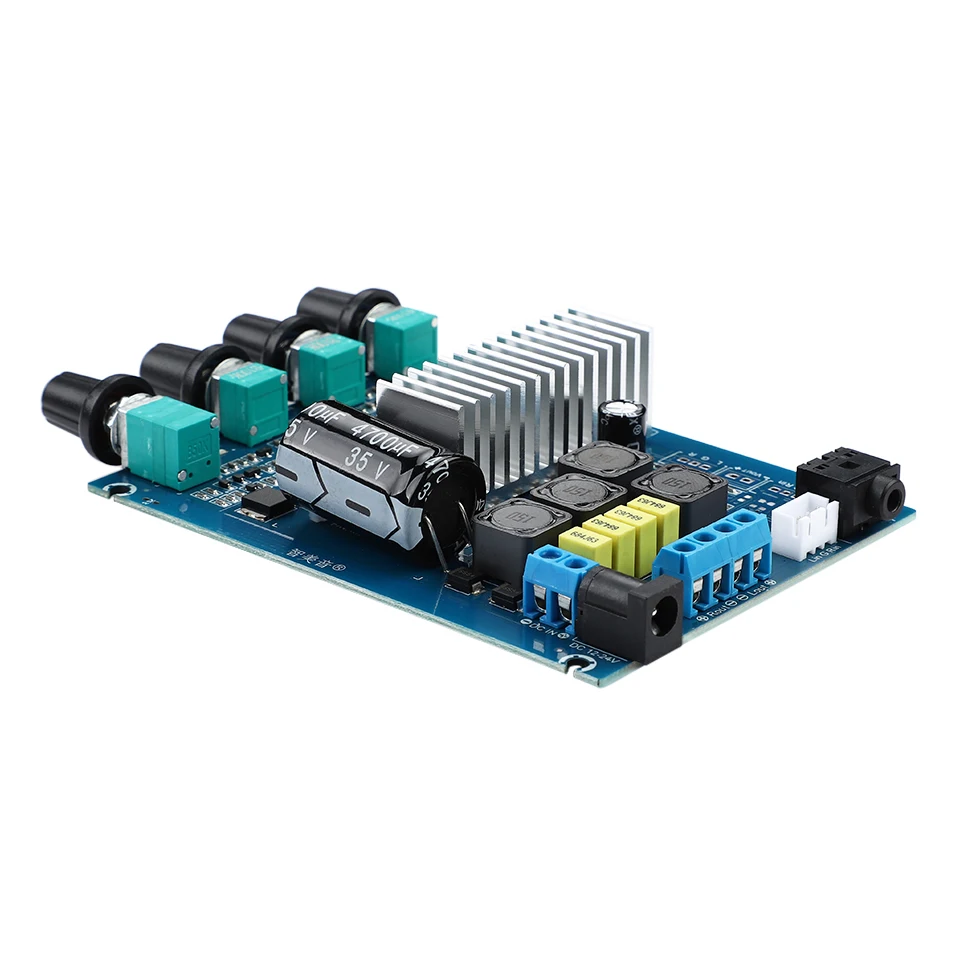

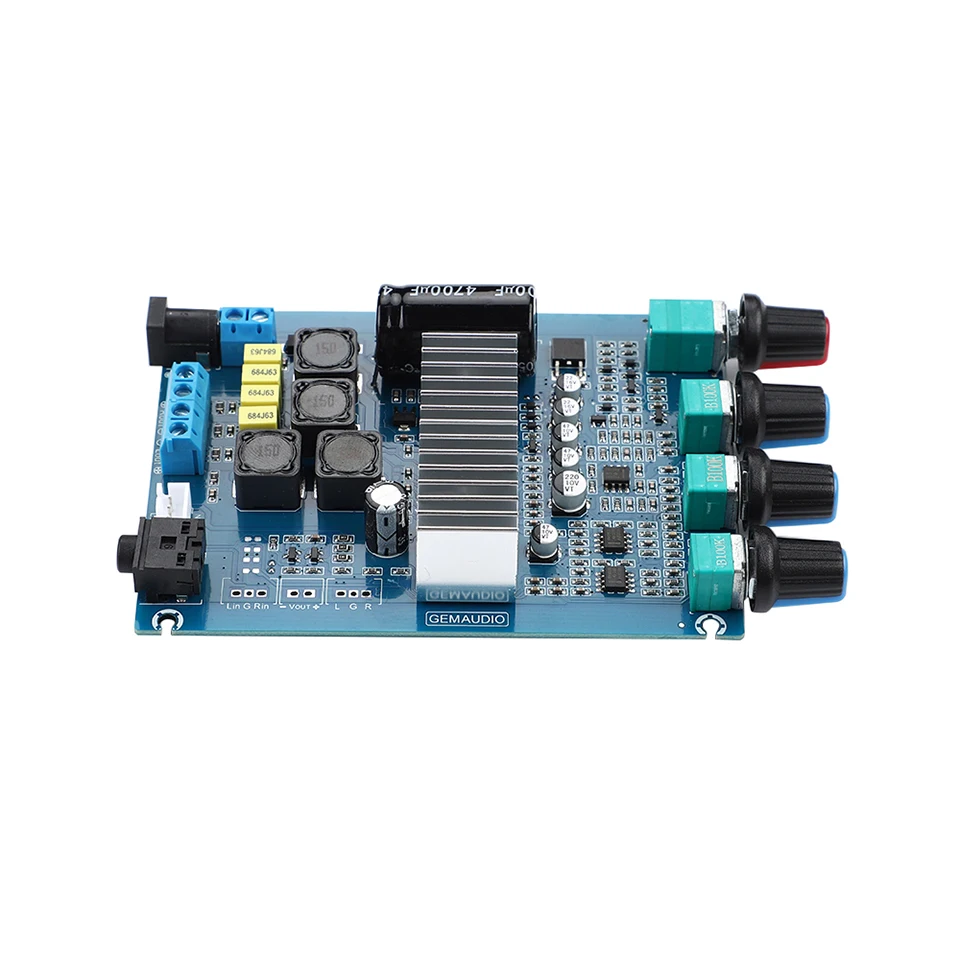

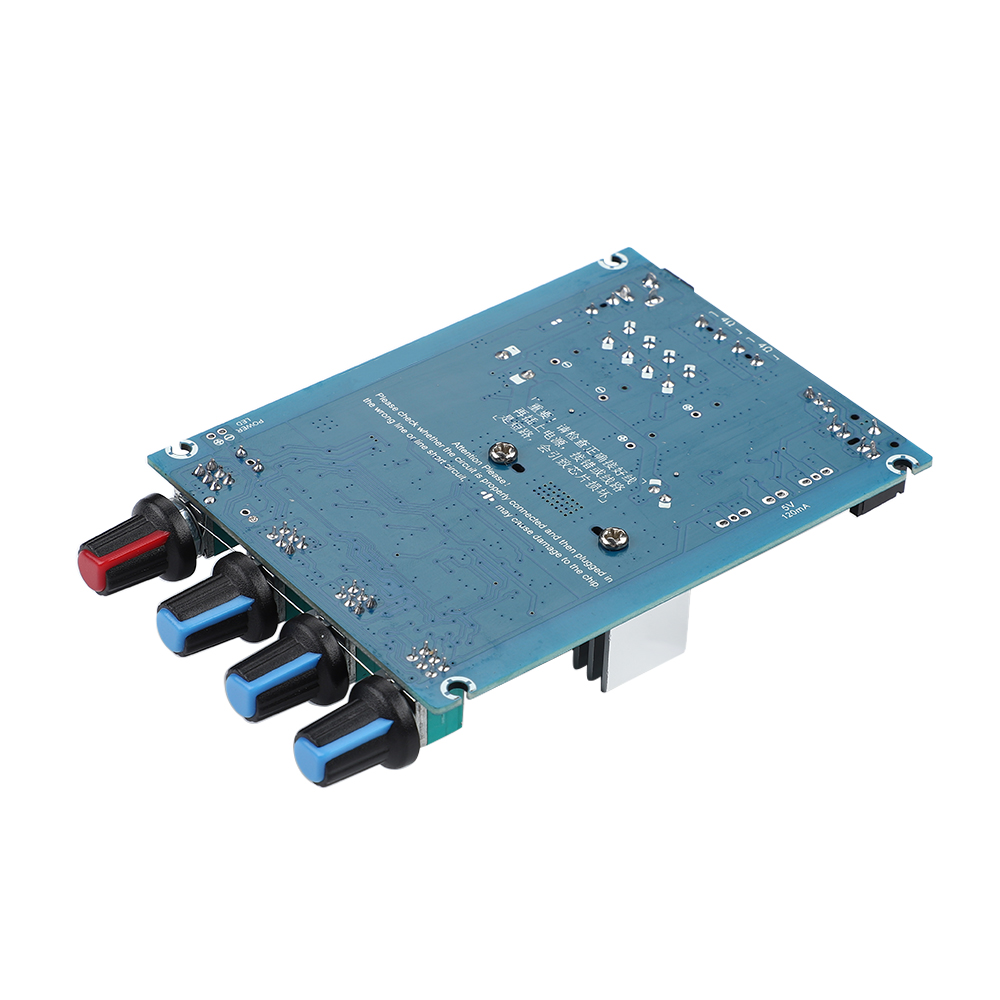

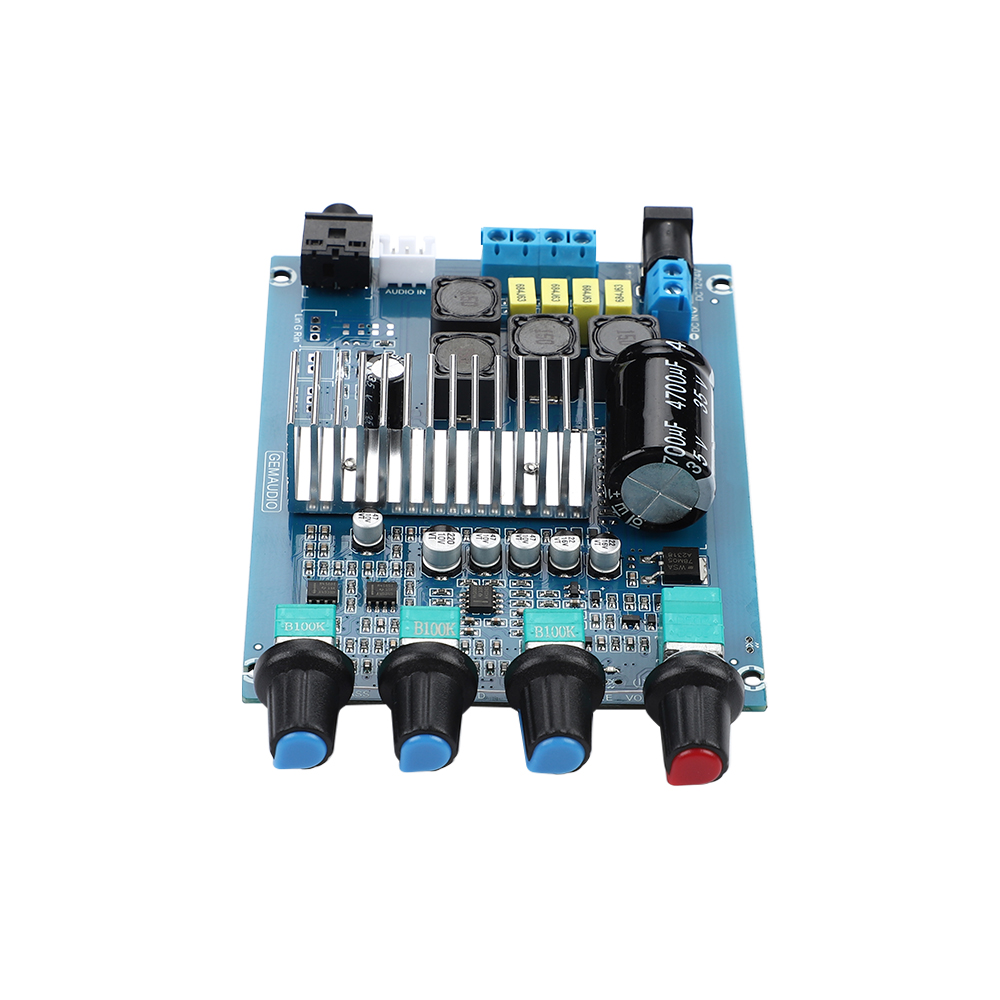

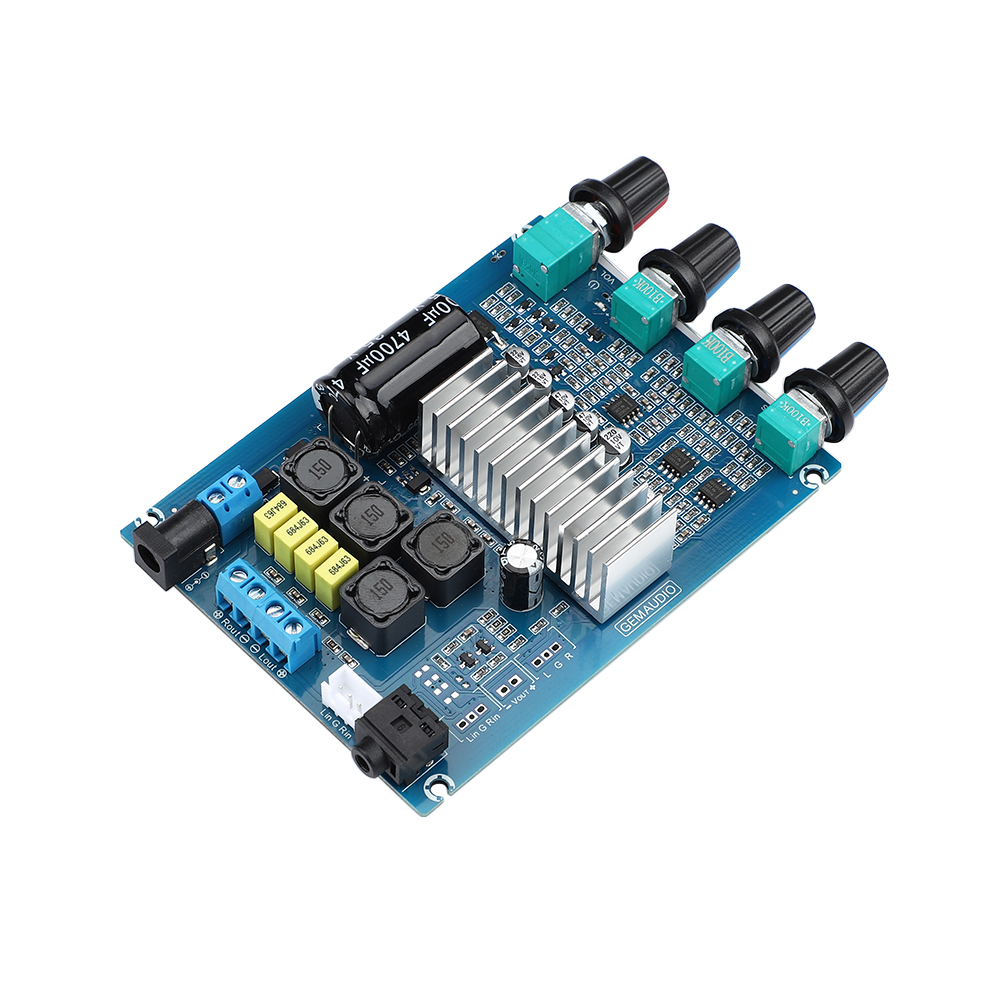

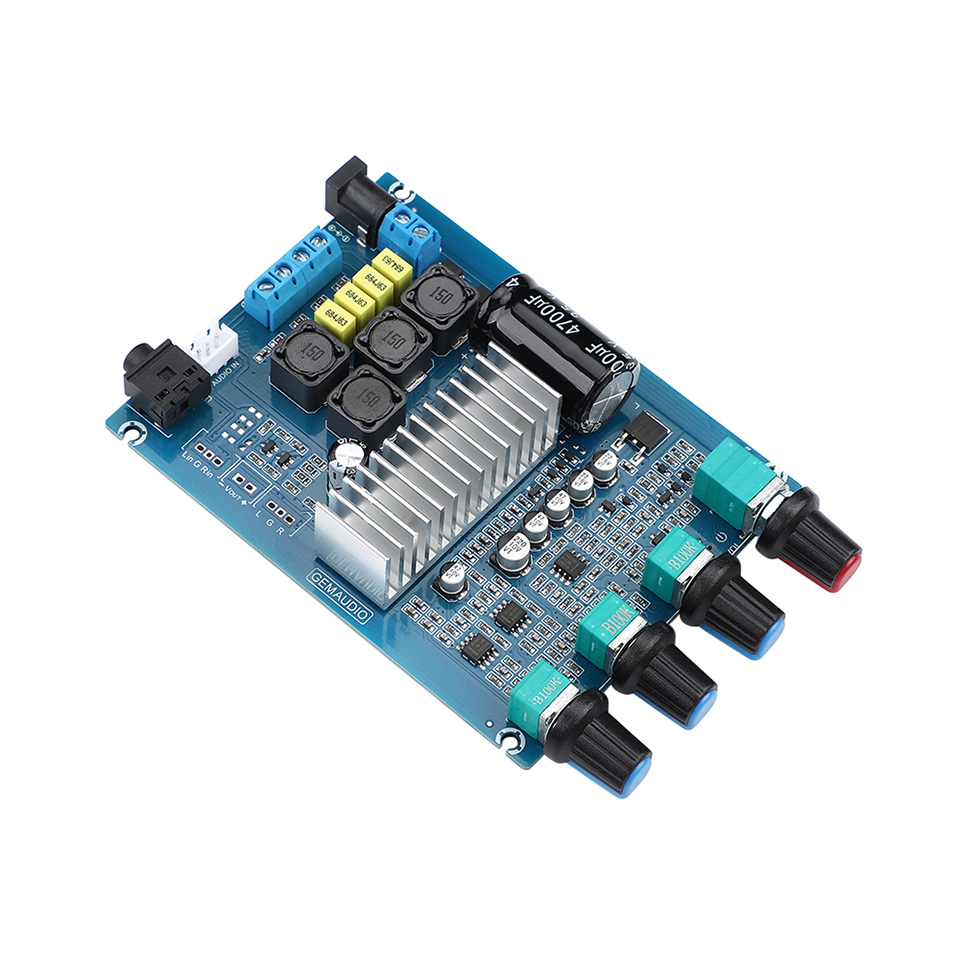

Плата усилителя мощности AIYIMA, аудио TPA3116 HiFi 50Wx2, цифровой усилитель, 2,0 звуковых каналов, стерео, домашний акустический усилитель DYI

Описание продукта:

Плата усилителя мощности TPA3116 50Wx2 с регулировкой громкости

1. Это DC12-24V одиночный источник питания, использующий высокопроизводительный цифровой усилитель мощности TI TPA3116D2 в качестве ядра, может поддерживать 50 Вт (левый канал) + 50 Вт (правый канал) двухканальный выход.

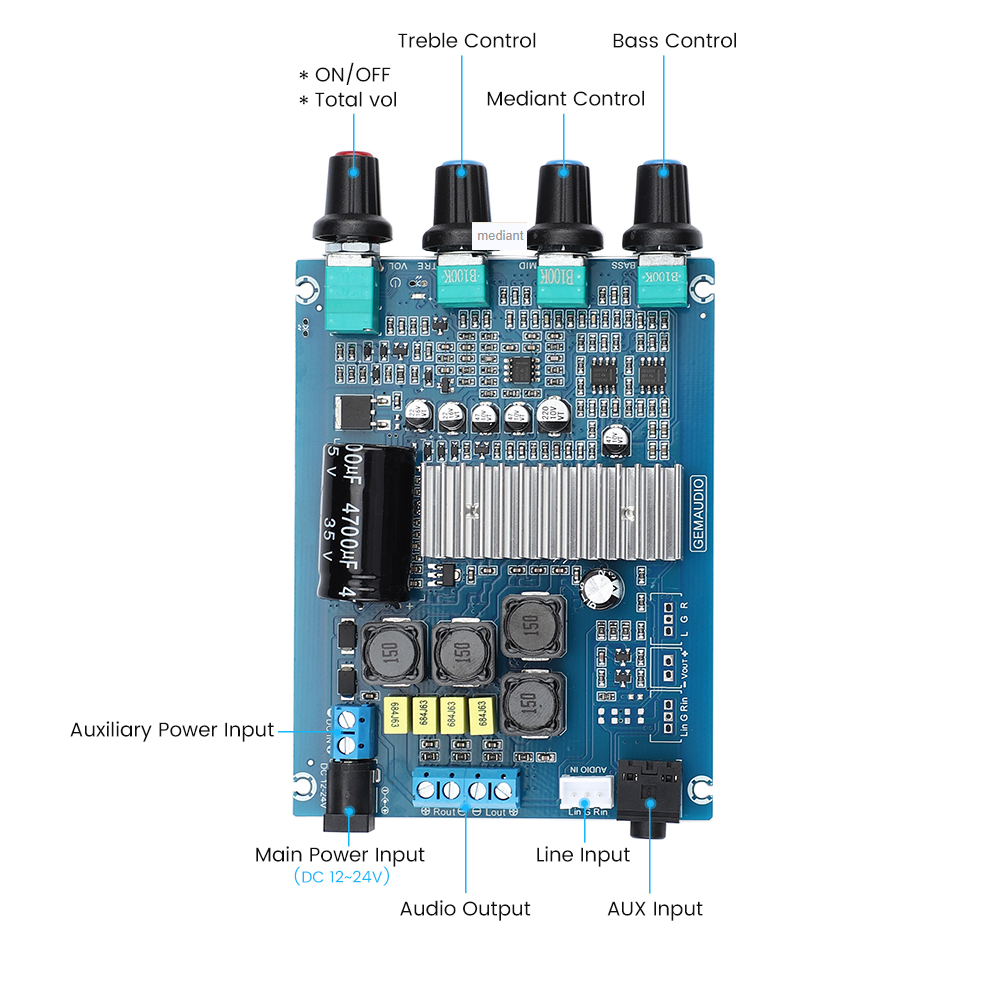

2. С внешним интерфейсом аудиовхода, потенциометром низких, средних частот, высоким тоном трехтонального тона, переключателем управления функциями/потенциометром регулировки громкости.

3. Широкое рабочее напряжение, энергосберегающий дизайн, эффективность до 90%. Можно использовать хороший импульсный источник питания, импульсный источник питания ноутбука, вы также можете использовать зарядный баллон или автомобильный источник питания и так далее ...

4. Плата представляет собой готовую плату, которая была припаяна и протестирована. Подключите динамик в соответствии со схемой, подключите подходящий источник питания, подключите правильный аудиовход.

Основные Технические параметры:

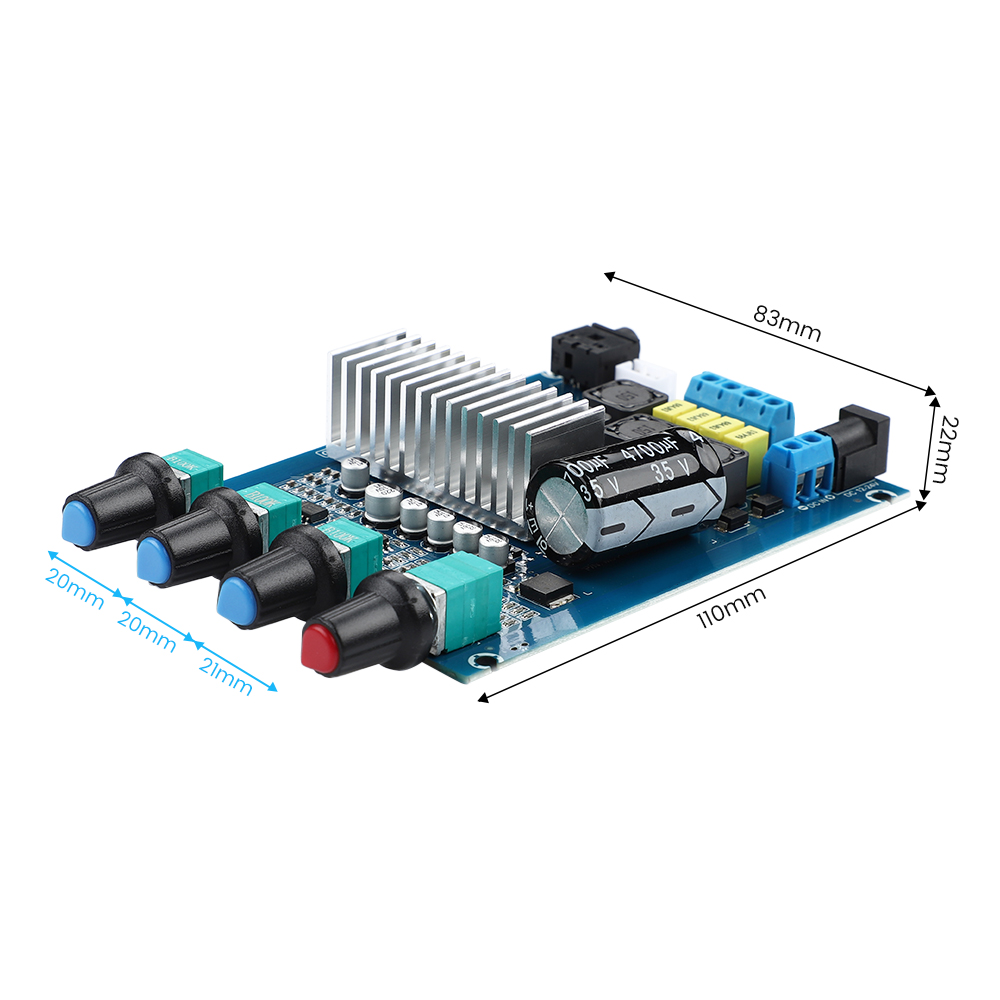

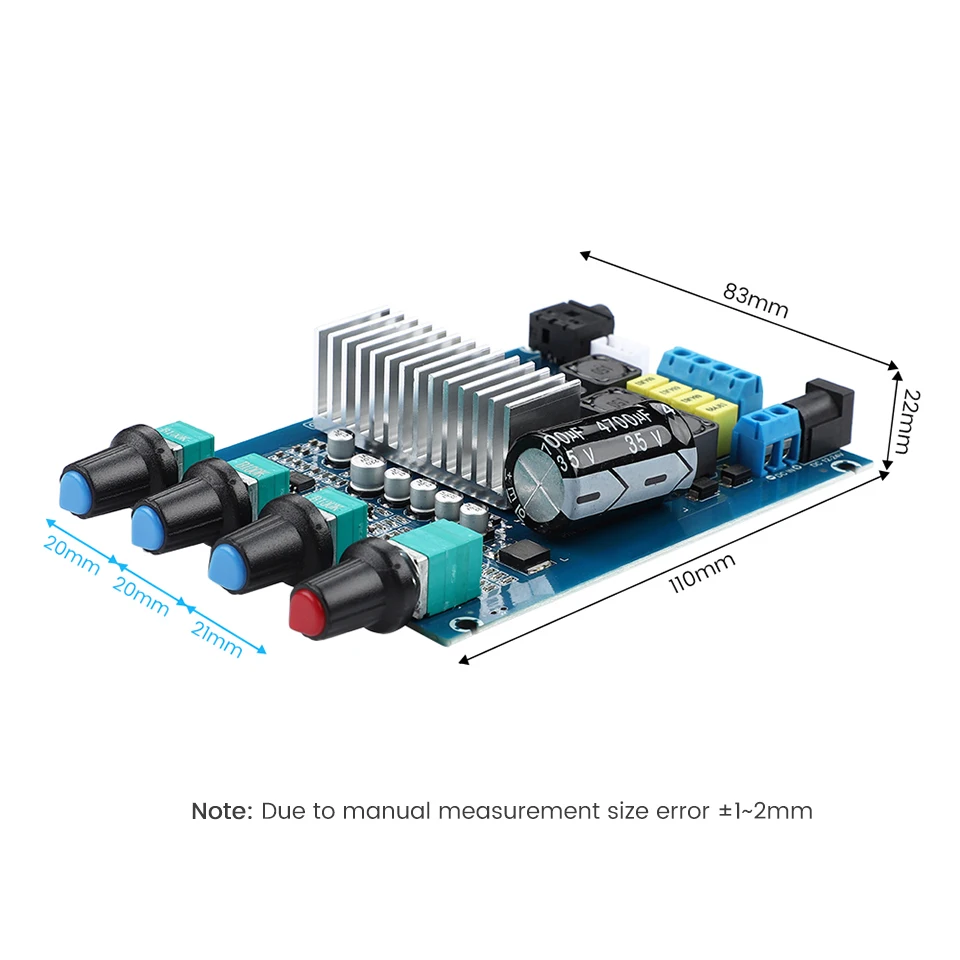

1. Размер (Д * Ш * В): 110*83*22 мм, без учета выступающей части розетки переключателя.

2. Диапазон рабочего напряжения: постоянный ток DC12-24V (ток 3-4 А, например, требования к питанию 20-24 В/5-6 А выше) Если вы используете источник питания трансформатора переменного тока (переменного тока), необходимо добавить выпрямительный фильтр к источнику питания постоянного тока,

Может быть использован. Обратите внимание, что напряжение холостого хода постоянного тока не должно превышать 25,5 В (это очень важно).

3. Входная чувствительность источника звука: 600 - 800 мВ; Диапазон частот: 20 Гц-20 кГц

4. Сопротивление динамика: 4-8 Ом

5. Выходная мощность:

Источник питания 12 В/8 Ом Динамик> 10 Вт x 2;12 В/4 Ом> 15 Вт x 2;

21 В/8 Ом> 30 Вт x 2; 21 В/4 Ом = 50 Вт x 2;

24 В/8 Ом> 35 Вт x 2; 24 В/4 Ом> 60 Вт x 2;

Это соответствует вышеуказанным условиям испытаний, фактические данные испытаний на приборе, выходная мощность и напряжение/ток источника питания, сопротивление динамика, размер аудиовхода связаны. Когда напряжение/ток источника питания достаточны, напряжение источника питания обычно выше, и относительная выходная мощность может быть увеличена. Громкоговорители с разным импедансом также имеют разную выходную мощность. Как правило, динамики имеют меньшее сопротивление и большую мощность.

В комплект входит:

1 шт. Усилитель
