Плата усилителя мощности TDA2822M

Плата цифрового усилителя мощности TDA2822M 2x1,5 Вт 2,0-канальный стерео аудио модуль усилителя мощности
Спецификация:
Рейтинг: 1 Вт x 2 (динамик 1-3 дюйма)
Максимальная мощность: 1,5 Вт x 2 (0,2-5 Вт может соответствовать динамикам)
Сопротивление динамика: 4-32 Ом
Коэффициент усилителя мощности: ≥ 50 дБ
Искажение: 0,1%
Входной интерфейс: шутки о проводке 3 p
Отрегулируйте форму: Регулировка громкости
Входное напряжение: 1,8-12 В постоянного тока

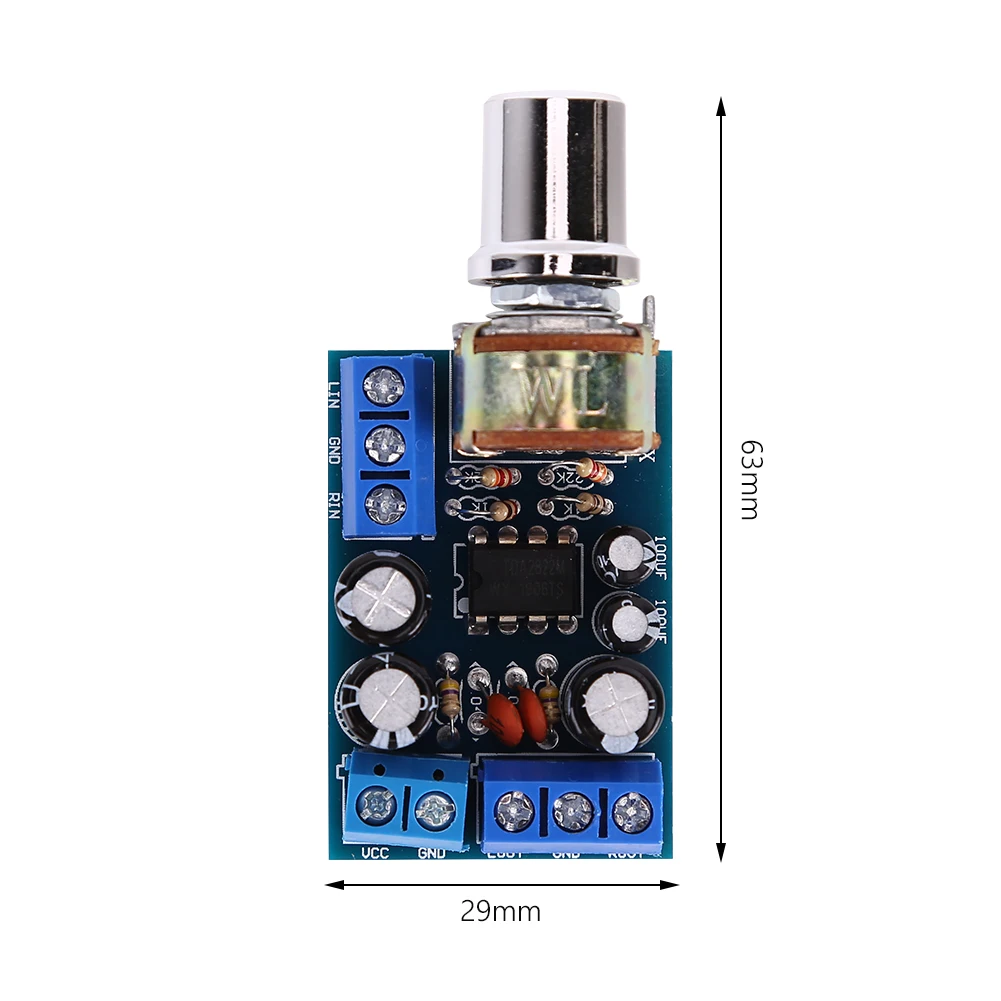

Размер продукта: 63*29*23 мм/2,48*1,14*0,91 дюйма
Вес продукта: 25 г
Размер упаковки: 100*50*30 мм/3,94*1,97*1,18 дюйма
Вес брутто: 25 г

Инструкция по применению:
1. Подключите динамики
Динамики на обоих концах провода в конце линии подключены к выходу порта платы усилителя звука, звук левого канала подключен к порту LOUT платы усилителя мощности, и катод подключен к GND.
Усилитель мощности положительной линии правильно подключен к порту ROUTE, а катод подключен к GND.
2. Подключите источник звука.
Используйте 2-жильный аудиокабель, подключитесь к входу платы аудиоусилителя 3p и подключите другой конец штекера аудиокабеля к источнику звука (например, компьютеру, мобильный телефон, MP3, DVD и т. д.)
3. Подключите шнур питания.
Каждый может дорожить выходом постоянного тока 1,8-12 В, используя блок питания/аккумулятор/зарядный адаптер и т. Д. Подключите два кабеля питания постоянного тока к порту питания 2P на краю усилителя, положительный полюс к VCC и отрицательный полюс к GND,
Важно выяснить, что соединение отрицательное, а не вслепую проводка. Если они встретятся, они могут держать плату усилителя мощности.
4. Воспроизведение музыки
Включите питание, Плата усилителя в рабочем состоянии; вы можете отрегулировать ручку громкости по своим предпочтениям.

Примечание:
Возможны незначительные отклонения в размере из-за ручного измерения, различных методов и инструментов измерения.
Изображение может не отражать фактический цвет элемента из-за разного освещения, угла и монитора.

1 X Плата усилителя мощности
