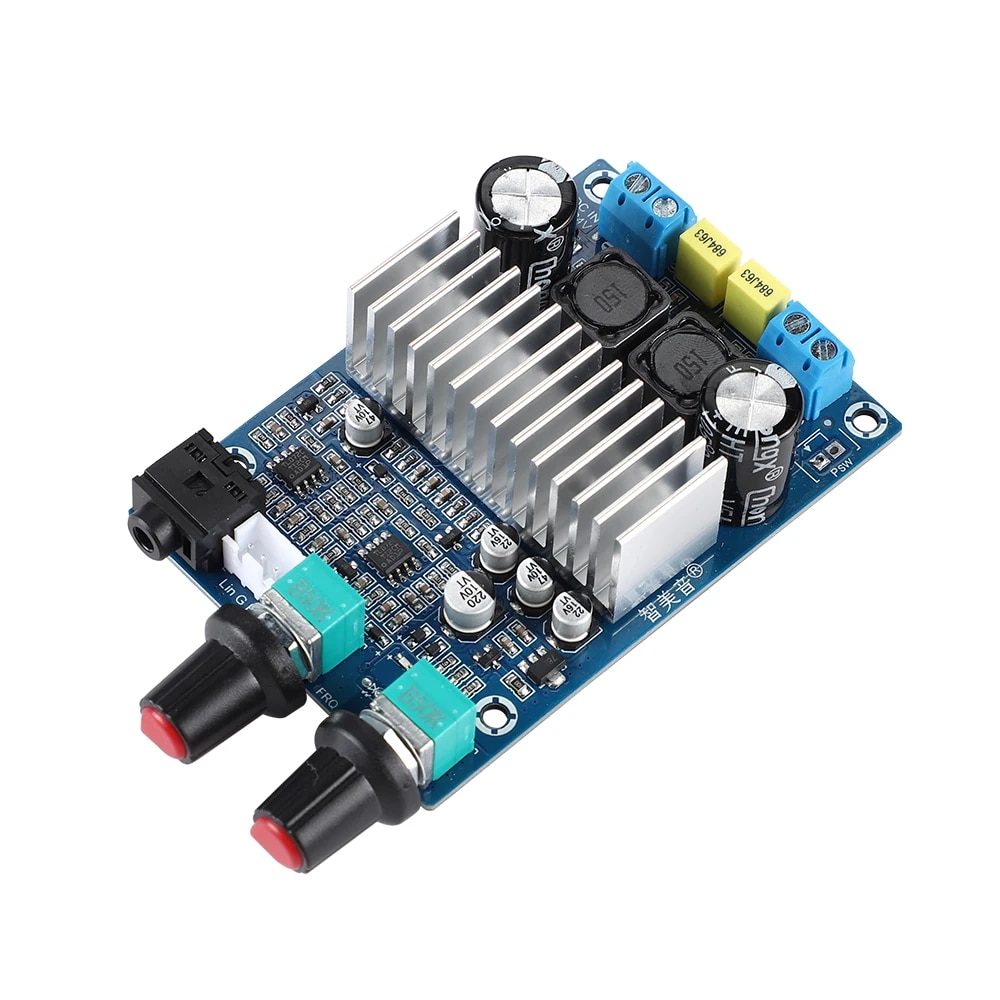

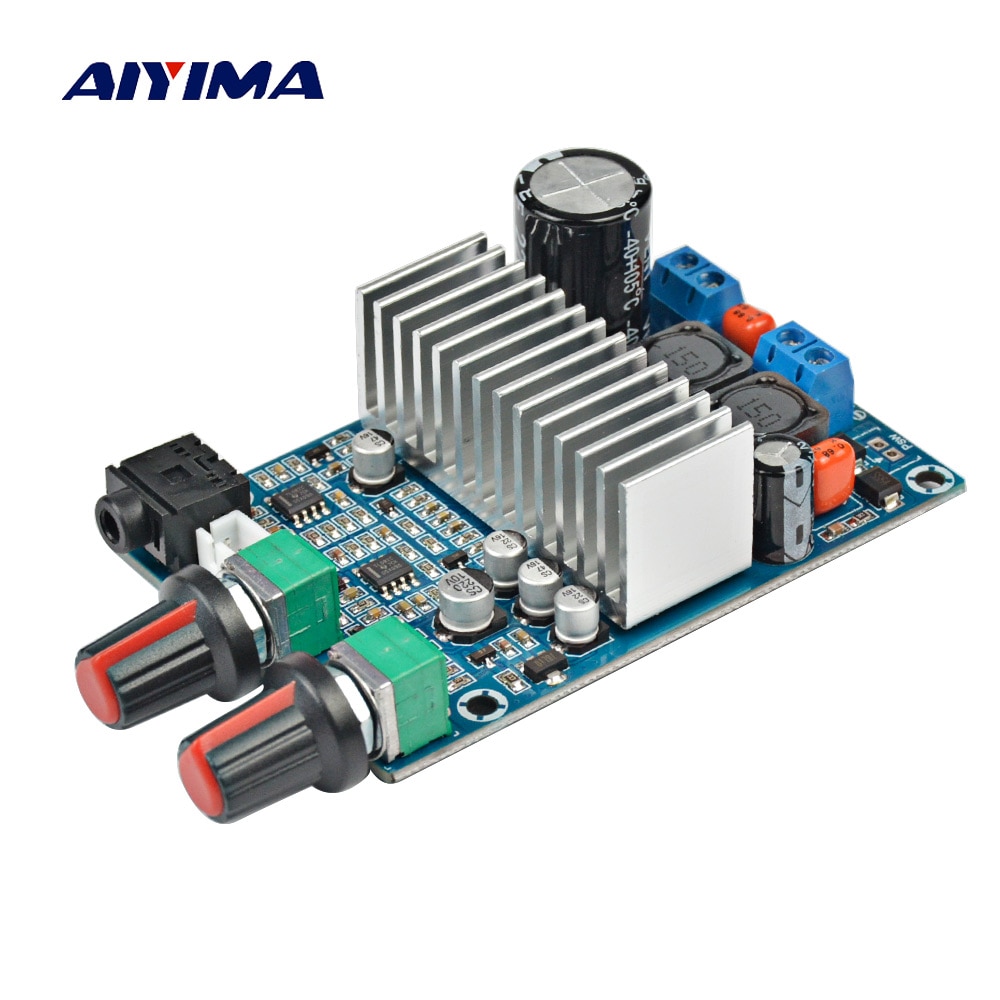

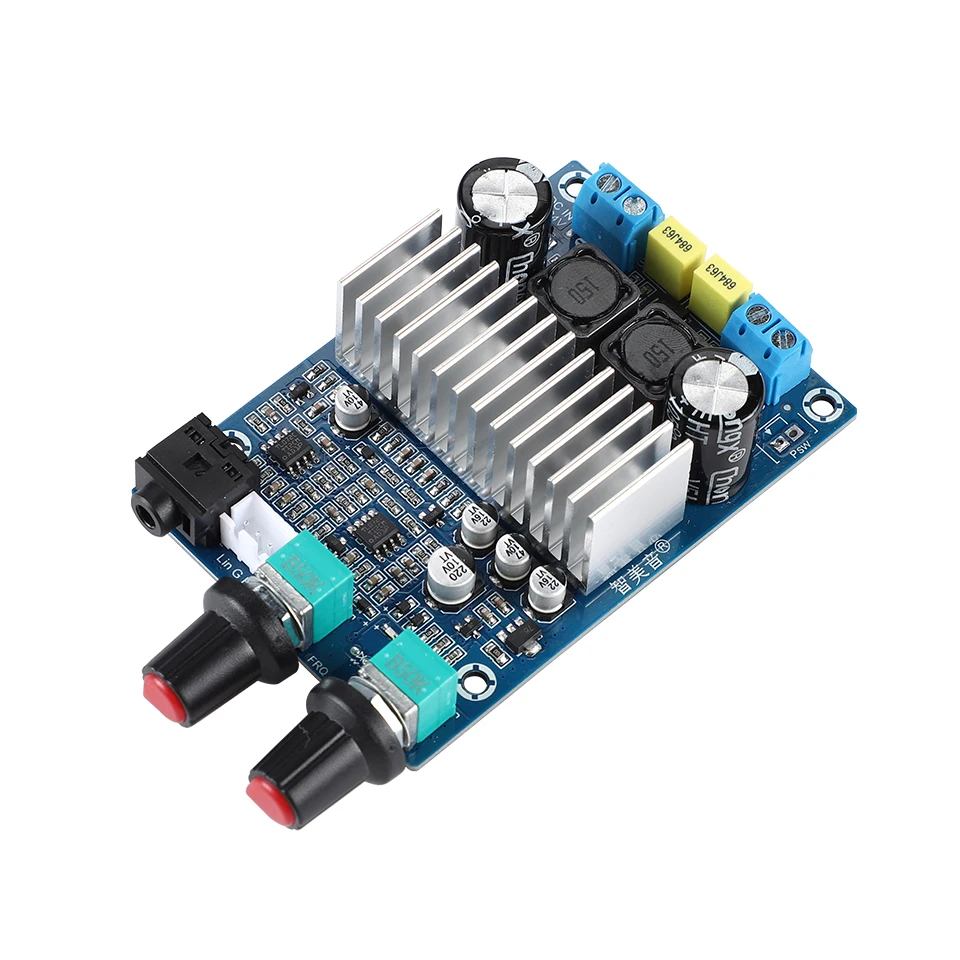

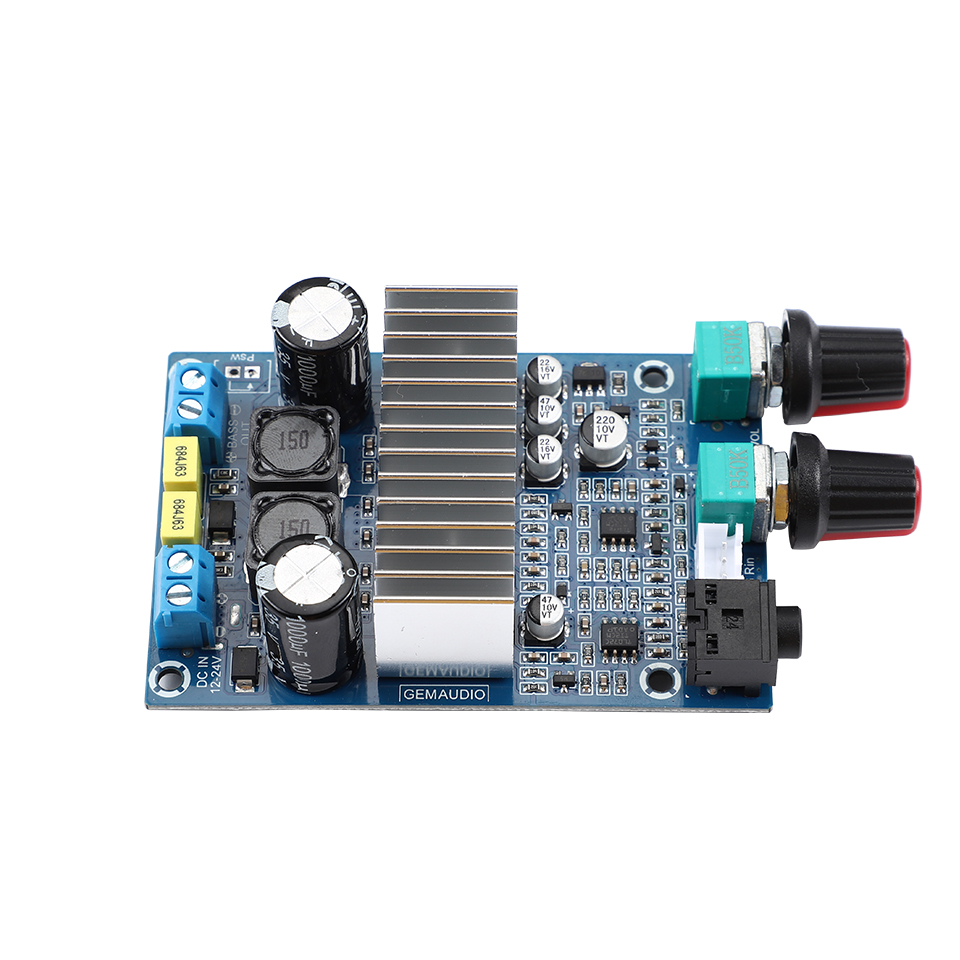

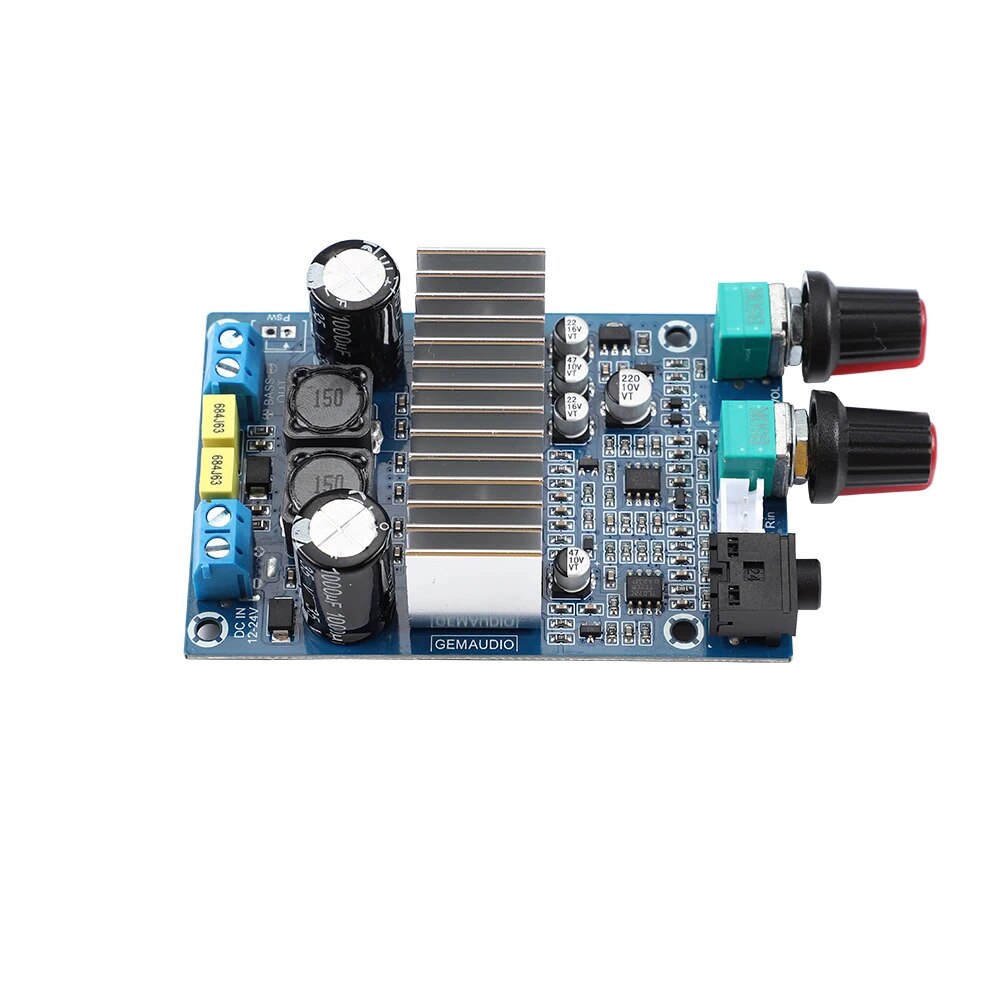

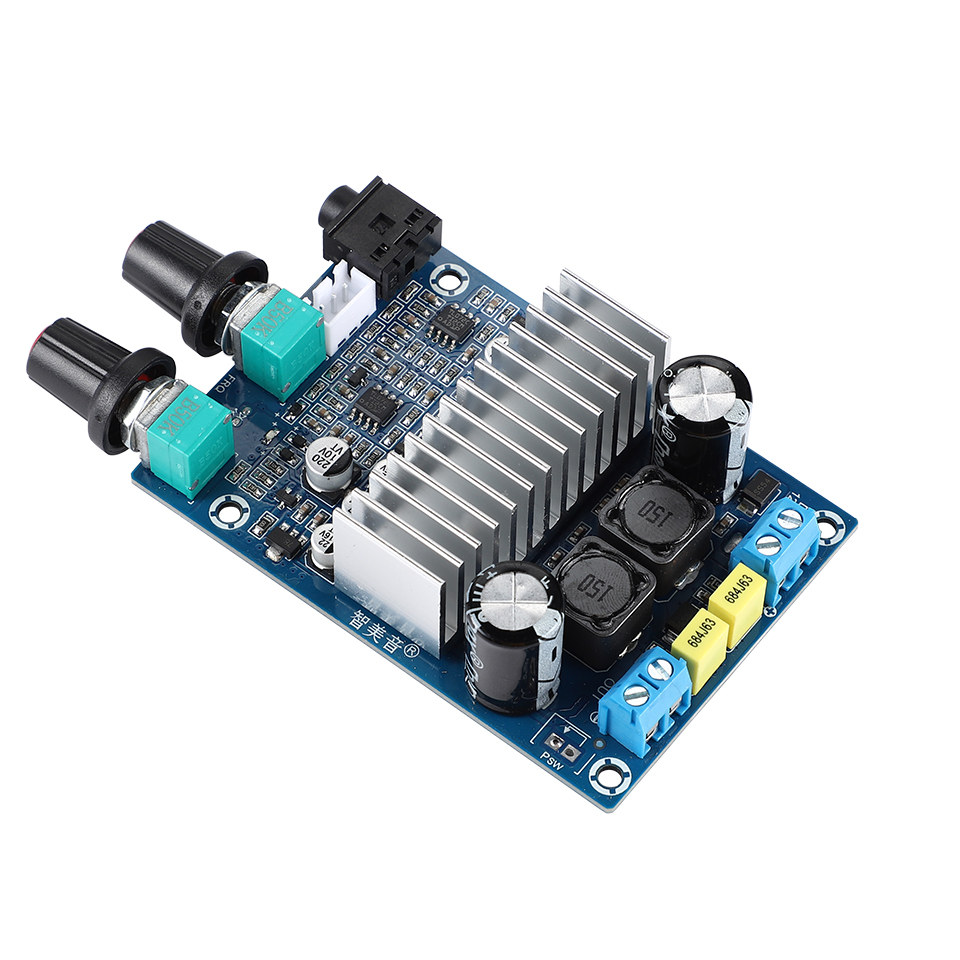

Плата усилителя сабвуфера AIYIMA TPA3116, TPA3116D2

Код товара: A32667702275

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Доставка из:

CHINA Экспресс доставка

Описание:

Описание изделия:

1. Это Плата усилителя мощности низких частот с предусилителем, кроссовером низких частот и потенциометром громкости низких частот. Это для профессионалов, у которых уже есть усилители 2,0, а комбинация DIY используется для усилителей 2,1.

2. Он основан на TITPA3116D2Высокопроизводительный чип цифрового усилителя мощности.

3. Используйте источник питания постоянного тока.12-24 ВИсточник питания, широкое рабочее напряжение, энергосберегающий дизайн, эффективность до 90%. Поддерживает выход басового канала до 100 Вт (Bass).

4. Вы можете использовать импульсный адаптер питания с хорошей производительностью, импульсный источник питания ноутбука или выпрямленный и фильтрованный трансформаторный источник питания, вы также можете использовать перезаряжаемый источник или автомобильный источник питания и т. Д.

5. Конструкция защиты от ударов при загрузке, при загрузке нет POP, обратите внимание на высокие требования.

6. Плата представляет собой готовую плату, которая была припаяна и протестирована. Подключите динамик в соответствии с рисунком и введите его с аудиовходом и питанием.

Технические параметры:

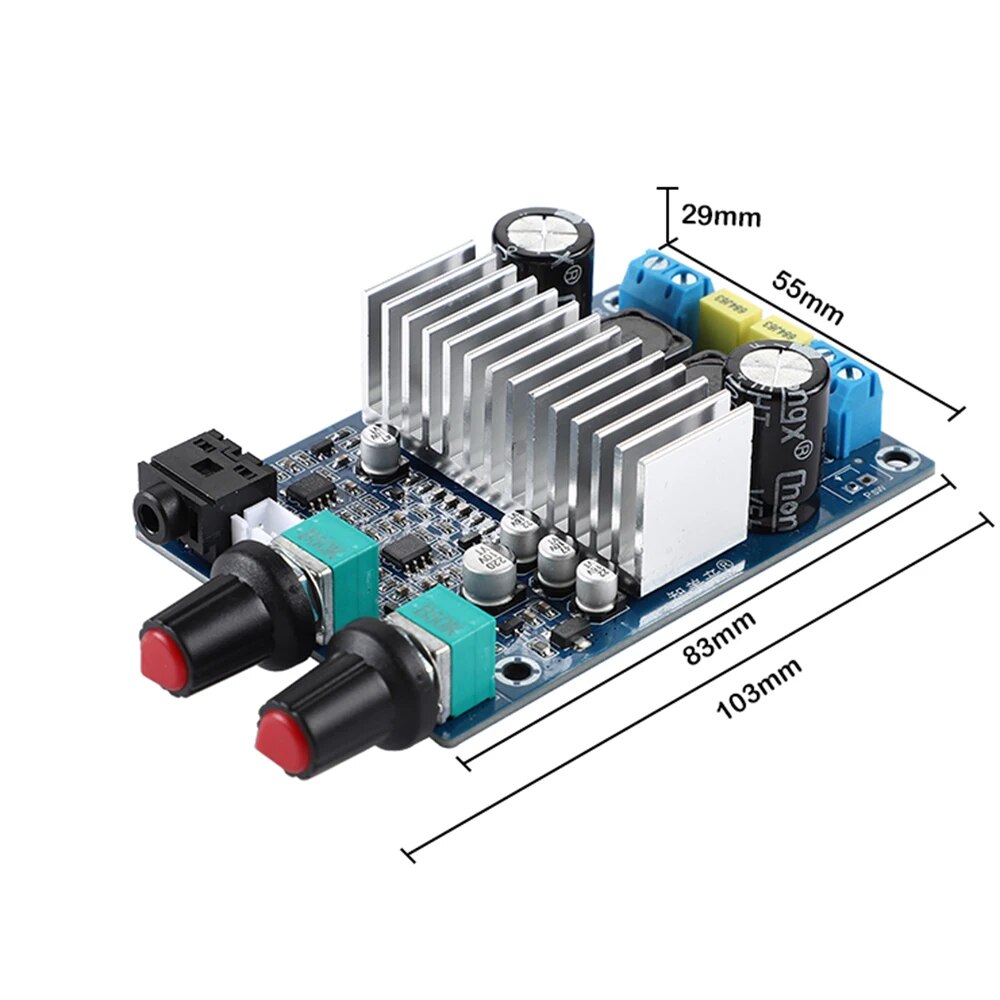

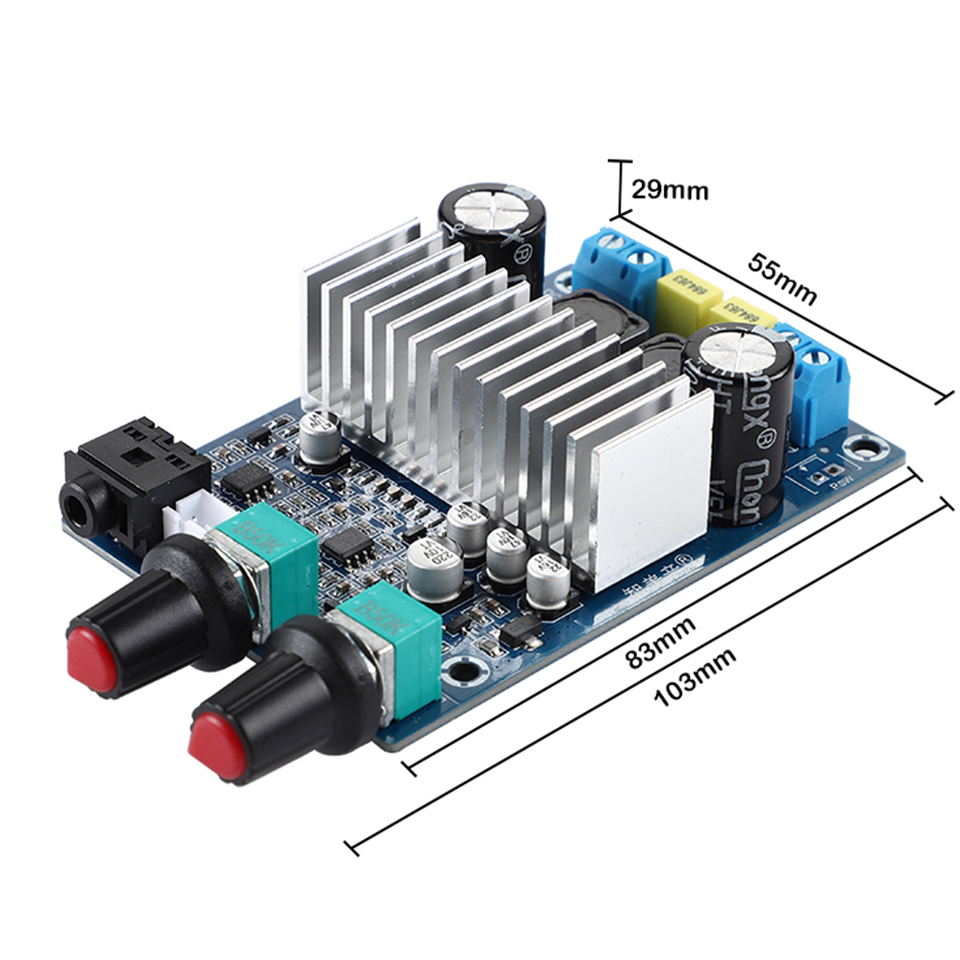

Размер платы: 55 х 83 х 29 мм (без учета выступа потенциометра 15 мм)

Диапазон рабочего напряжения: DC12-24V (ток 2-3 А или более, если мощность больше, рекомендуется 19-24 В 4 А или более.)
Диапазон частотной характеристики: Вход: 20 Гц-20 кГц
Выход: 20 Гц-180 Гц
Чувствительность аудиовхода: 500 мВ
Сопротивление сабвуфера: 2-8 Ом

Примечание:

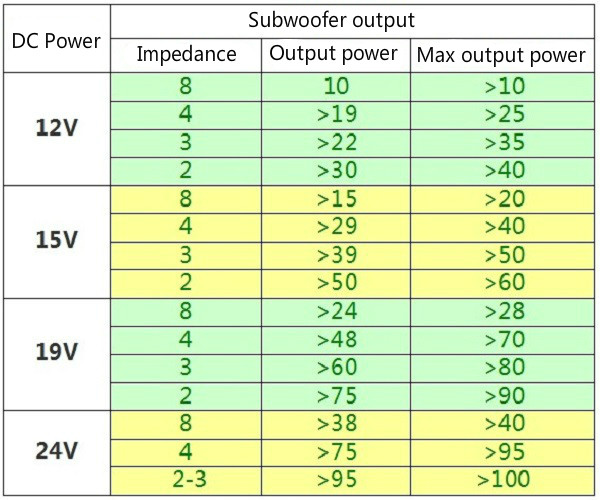

1. Выходная мощность и напряжение источника питания, сопротивление динамика и размер входного сигнала источника звука. Обычно напряжение источника питания выше, а поддерживаемая выходная мощность будет больше.

2. Динамики с разным импедансом могут поддерживать разную выходную мощность. Обычно мощность динамиков меньше и их легче достичь.

Метод подключения (важно):

Инструкция по проверке веб-страницы перед использованием> 2. Подключите кабель динамика> 3. Подключите кабель аудиовхода> 4. Убедитесь, что проводка правильная, и, наконец, подключите питание! Чтобы изменить проводку или переместить плату, необходимо отключить питание перед работой. Неправильное использование, короткое замыкание между паяными соединениями или короткое замыкание между деталями могут привести к повреждению стружки.

Меры предосторожности при использовании (ВАЖНО):

О выборе источника питания:

1. Плата питается от источника питания постоянного тока, с положительной и отрицательной защитой от обратного подключения, положительным и отрицательным подключением и без питания.

2. Не допускается неправильное подключение источника питания к выходному интерфейсу динамика, что может привести к повреждению микросхемы усилителя мощности.

3. Максимальное рабочее напряжение составляет 25 В (Примечание: Не используйте более 25 В при использовании).

4. Плата питается от источника питания постоянного тока. Пожалуйста, используйте хороший источник питания постоянного тока. Если работа источника питания плохая, может быть гул или текущий звук... Специально для импульсного источника питания попробуйте использовать заземляющий контакт 3, похожий на 3-контактный разъем переменного тока ноутбука. Примечание. Бытовые полоски питания переменного тока должны быть заземлены. Если они не заземлены, некоторые импульсные источники питания могут издавать текущие звуки.!

5. Если вы используете обычный источник питания трансформатора переменного тока, вы должны добавить выпрямление и фильтрацию, прежде чем вы сможете подключить и использовать. (Примечание: Напряжение холостого хода после выпрямления не должно превышать 25 В).

Напряжение/ток источника питания и выбор динамика:

1. Блок питания 12 В/2-3 А или выше, низкочастотный динамик 5-8 дюймов и более 3-4 Ом/25-45 Вт;

2. Источник питания 19 В/3-4 А или выше, низкочастотный динамик 5-10 дюймов и более 3-4 Ом/40-80 Вт;

3. Источник питания 22-24 В/4 А или выше, низкочастотный динамик мощностью 6-10 дюймов и более 3-4 Ом/80-120 Вт. [Подсказка: это только основной параметр, который предназначен только для справки. Фактический эффект связан с собственной природой говорящего и координацией говорящего. Например, мощность звука 8 Ом будет меньше 4 Ом.

4. Если Требования к питанию особенно высоки, рекомендуется, чтобы источник питания был 20-24 В/4-5 А или более. Если тока источника питания недостаточно, источника питания будет недостаточно после включения громкости, и индикатор источника питания может измениться или звук может быть ненормальным.

5. Как и параллельное использование низкочастотного динамика DIY, этот низкочастотный канал на плате поддерживает динамик с низким сопротивлением, 2 8 Ом параллельно = 4 Ом; 2 6 Ом параллельно = 3 Ом. Примечание. Параллельно-это «+» двух динамиков, подключенных к «+», «-«К»-«Не подбирайте неправильный!

Проводка выхода динамика:

Выход динамика «+» или «-» является независимым, а не общим выходом и не может быть подключен друг к другу. Также невозможно подключить к источнику питания «+» или «-». Ошибка может быть ненормальной или привести к повреждению микросхемы усилителя.

О проводке аудиовхода:

1. Используйте проводное соединение экранированного типа, чтобы уменьшить шум и ток, вызванные входным подключением.

2. Если между проводами есть разрыв цепи или короткое замыкание, это вызовет шум или токовый звук, а канал не имеет звука.

3. Не кладите плату прямо на металлическую поверхность или на проводящий объект, или на влажный объект, это может вызвать короткое замыкание или индуцированный токовый звук...

О входном источнике звука:

Качество звука и качество источника входного сигнала важны. Рекомендуется использовать полночастотный вход. Если вы используете обычный мобильный телефон для аудиовхода, в дополнение к тому, что выходное напряжение аудиовхода меньше, качество звука может быть хуже, особенно сабвуфер, это связано с характеристиками самого телефона. Если требования особенно высоки, для улучшения качества звука рекомендуется подключать устройства источника звука с хорошим качеством звука, такие как: воспроизведение компакт-дисков, оборудование звуковой карты iPhone или компьютера и т. д. Подключены устройства источника звука с лучшим качеством звука.

О звуковых эффектах:

1. Качество звука зависит от качества источника входного сигнала, а также от производительности самого динамика. Низкие частоты должны поддерживаться динамиком. Особенно часть сабвуфера, такая как сабвуфер и корпус без хороших басов, не может дать очень хороших результатов.

2. Цена низкочастотного динамика высокая и низкая, басы также высокие или низкие. Если мощность самого динамика слишком мала или низкие частоты самого динамика плохие, это повлияет на эффект низких частот. Или после включения громкости звук может быть ненормальным. [Примечание: если Вуфер 4 дюйма, вы хотите добиться эффекта 6 дюймов; или 6 дюймов для достижения эффекта 8 дюймов басов, этого нельзя сделать, если басы динамика не очень высоки]

В комплект входит:

1 шт. Плата сабвуфера TPA3116

Характеристики:

Название бренда	Aiyima
Номер модели	TPA3116
Происхождение	Китай
Сертификация	Евротест (СЕ)
Количество каналов	1
Упаковка	Да
Максимальная мощность на канал	100 Вт
Единица измерения	штука/штуки
Количество	1
AIYIMA Model	TPA3116
Type	Home Amplifier
Feature	subwoofer amplifier
power	100W
