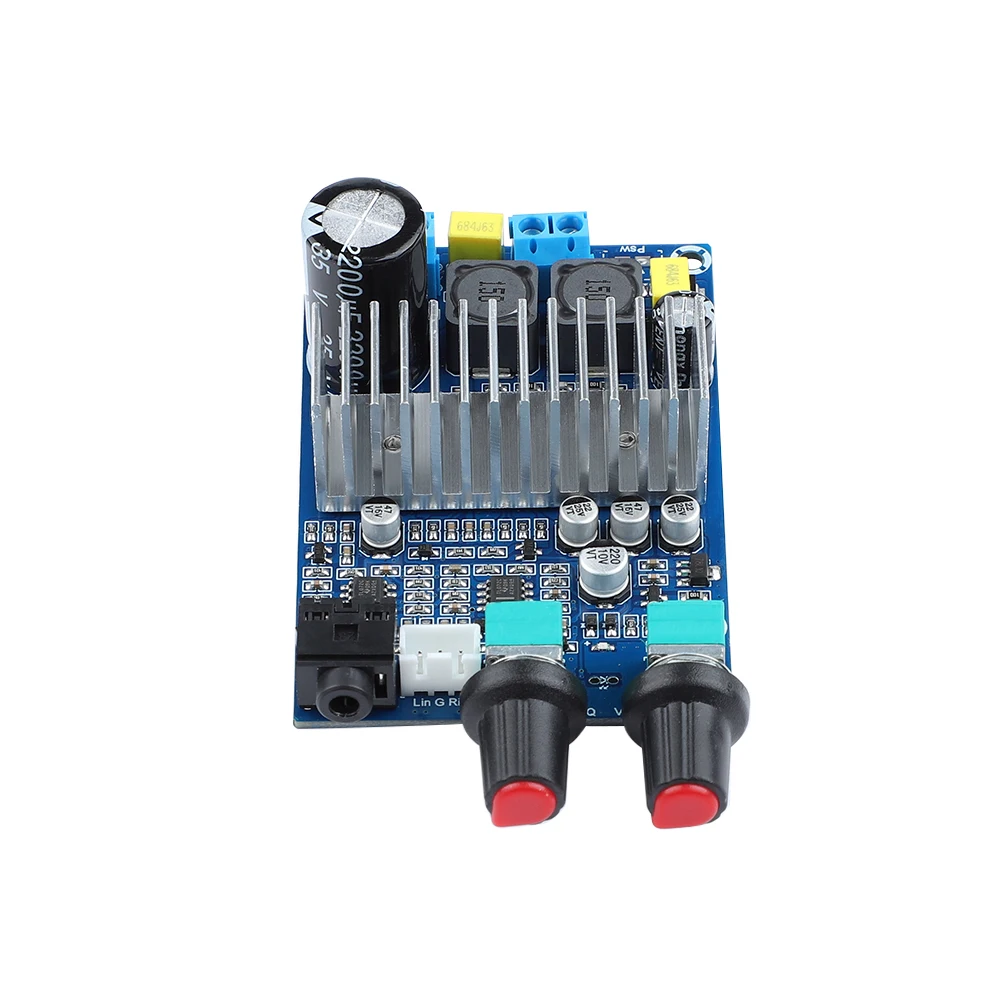

Плата усилителя сабвуфера TPA3116

Описание продукта:

Содержит пакет:

1. Это Плата усилителя мощности низких частот с предусилителем, кроссовером низких частот и потенциометром громкости низких частот. Это для профессионалов, у которых уже есть усилители 2,0, а комбинация DIY используется для усилителей 2,1.

2. Он основан на микросхеме высокопроизводительного цифрового усилителя мощности TPA3116D2 TI.

3. Используйте источник питания постоянного тока 12-24 В, широкое рабочее напряжение, энергосберегающий дизайн, эффективность до 90%. Поддерживает выход басового канала до 100 Вт (Bass).

4. Вы можете использовать импульсный адаптер питания с хорошей производительностью, импульсный источник питания ноутбука или выпрямленный и фильтрованный трансформаторный источник питания, вы также можете использовать перезаряжаемый источник или автомобильный источник питания и т. Д.

5. Конструкция защиты от ударов при загрузке, при загрузке нет POP, обратите внимание на высокие требования.

6. Плата представляет собой готовую плату, которая была припаяна и протестирована. Подключите динамик в соответствии с рисунком и введите его с помощью аудиовхода и питания.

Технические параметры:

Размер платы: 55 х 83 х 29 мм (без учета выступа потенциометра 15 мм)

Диапазон рабочего напряжения: DC12-24V (ток 2-3 А или более, если мощность больше, рекомендуется 19-24 В 4 А или более)

Диапазон частотной характеристики: Вход: 20 Гц-20 кГц

Выход: 20 Гц-180 Гц

Чувствительность аудиовхода: 500 мВ

Сопротивление сабвуфера: 2-8 Ом

Примечание:

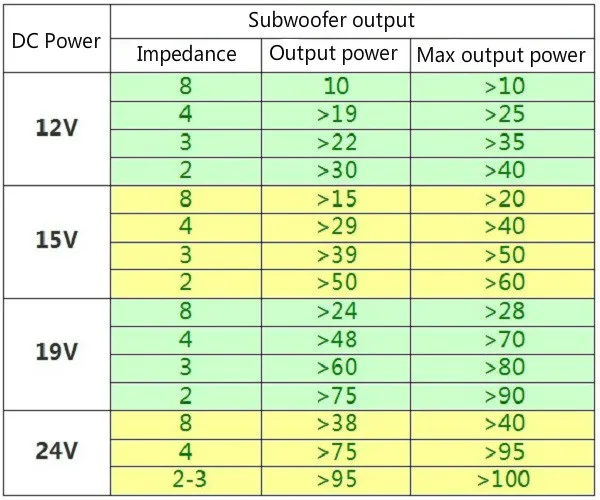

1. Выходная мощность и напряжение источника питания, сопротивление динамика и размер входного сигнала источника звука. Обычно напряжение источника питания выше, а поддерживаемая выходная мощность будет больше.

2. Динамики с разным импедансом могут поддерживать разную выходную мощность. Обычно мощность динамиков меньше и их легче достичь.

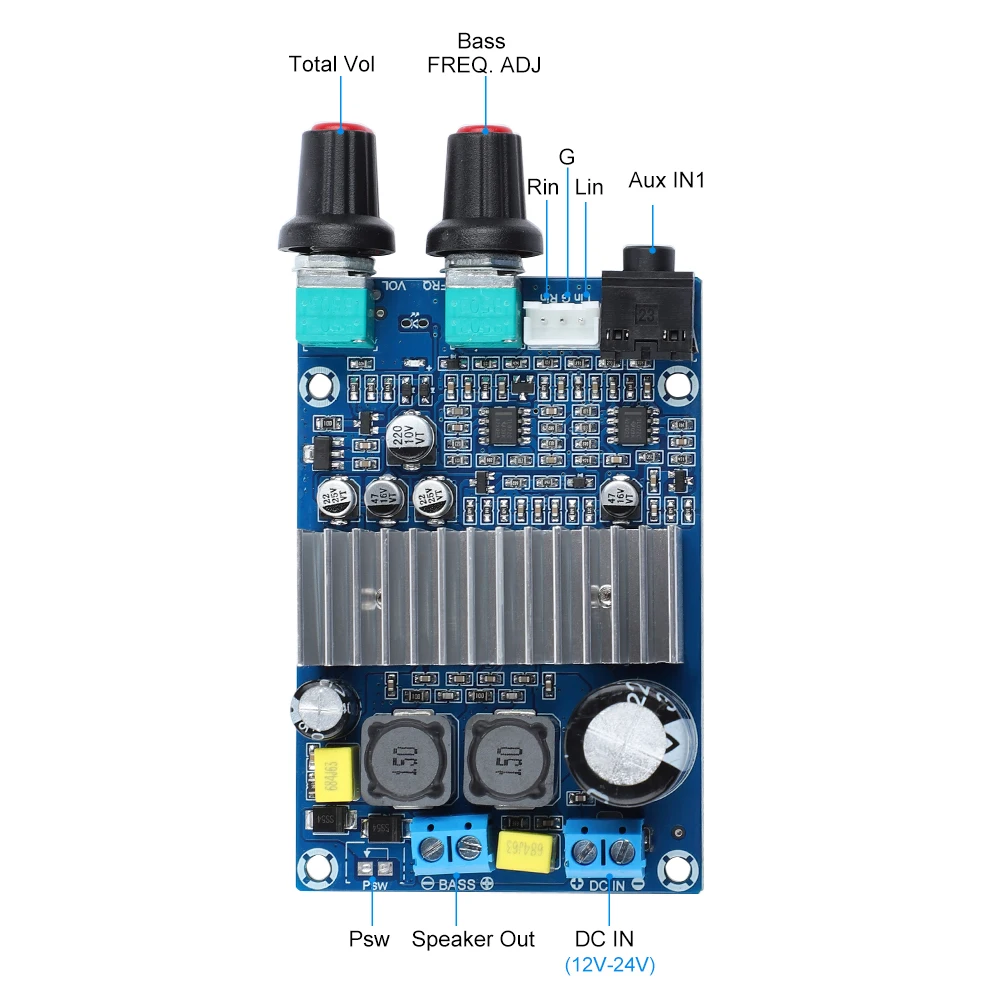

Метод подключения (важно):

Инструкция по проверке веб-страницы перед использованием> 2. Подключите кабель динамика> 3. Подключите кабель аудиовхода> 4. Убедитесь, что проводка правильная, и, наконец, подключите питание! Чтобы изменить проводку или переместить плату, необходимо отключить питание перед работой. Неправильное использование, короткое замыкание между паяными соединениями или короткое замыкание между деталями могут привести к повреждению стружки.

Меры предосторожности при использовании (ВАЖНО):

О выборе источника питания:

1. Плата питается от источника питания постоянного тока, с положительной и отрицательной защитой от обратного подключения, положительным и отрицательным подключением и отсутствием питания.

2. Запрещается неправильно подключать источник питания к выходному интерфейсу динамика, что может привести к повреждению микросхемы усилителя мощности.

3. Максимальное рабочее напряжение составляет 25 В (Примечание: Не используйте более 25 В при использовании).

4. Плата питается от источника питания постоянного тока. Пожалуйста, используйте хороший источник питания постоянного тока. Если работа источника питания плохая, может быть гудение или текущий звук... Специально для импульсного источника питания попробуйте использовать заземляющий контакт 3, похожий на 3-контактный разъем переменного тока ноутбука. Примечание. Бытовые полоски питания переменного тока должны быть заземлены. Если они не заземлены, некоторые импульсные источники питания могут издавать текущие звуки.!

5. Если вы используете обычный источник питания трансформатора переменного тока, вы должны добавить выпрямление и фильтрацию, прежде чем вы сможете подключить и использовать. (Примечание: Напряжение холостого хода после выпрямления не должно превышать 25 В).

Напряжение/ток источника питания и выбор динамика:

1. Блок питания 12 В/2-3 А или выше, низкочастотный динамик 5-8 дюймов и более 3-4 Ом/25-45 Вт;

2. Источник питания 19 В/3-4 А или выше, низкочастотный динамик 5-10 дюймов и более 3-4 Ом/40-80 Вт;

3. Источник питания 22-24 В/4 А или выше, низкочастотный динамик мощностью 6-10 дюймов и более 3-4 Ом/80-120 Вт. [Подсказка: это только основной параметр, который предназначен только для справки. Фактический эффект связан с собственной природой говорящего и координацией говорящего. Например, мощность звука 8 Ом будет меньше 4 Ом.

4. Если требования к питаниям особенно высоки, рекомендуется, чтобы источник питания был 20-24 В/4-5 А или более. Если тока источника питания недостаточно, источника питания будет недостаточно после включения громкости, и индикатор источника питания может измениться или звук может быть ненормальным.

5. Как и параллельное использование низкочастотного динамика DIY, этот низкочастотный канал на плате поддерживает динамик с низким сопротивлением, 2 8 Ом параллельно = 4 Ом; 2 6 Ом параллельно = 3 Ом. Примечание. Параллельно-это «+» двух динамиков, подключенных к «+», «-«To»-«Не подбирайте неправильный!
