Плата защиты 3S 4S, 14,8 А, 16,8 в/18650 в, литий-ионный аккумулятор, BMS PCM, с защитой от перезарядки и разрядки

Код товара: A1005002900136722

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

3S 4S 3.7V 4S 3.2V

Описание:

Параметр:

Примечание:

Чтобы добиться лучшего баланса эффекта баланса, попробуйте использовать переключающий источник с напряжением 17 В и токоемкостью 0,2 раза (ток самостопа менее 30 мА). Поскольку ток выравнивания выравнивающей микросхемы составляет около 65 мА, а большинство зарядных устройств для литиевых аккумуляторов на рынке 16,8 В, обнаружение зарядного тока будет самоостанавливаться, когда он ниже 100 мА. Если Нет баланса, не будет электрической зарядки, что приведет к несбалансированному напряжению каждой группы. Что касается проблемы падения напряжения между напряжением батареи и выходным напряжением, принципом работы платы защиты этого типа является защита от отрицательного полюса. Когда комбинация просто хорошая, некоторое напряжение падает на 0,1-0. Пропадет 3 В, а зарядка и разрядка в несколько раз уменьшат падение напряжения. Напряжение, это нормально. Зарядное устройство должно стараться не использовать источник питания 16 В. Полная нагрузка четырехструнной литиевой батареи составляет 16,8 В, а источник питания 16 В будет полным.

Технические характеристики:

Разряд:

Постоянный ток разряда: 100А

Мгновенный ток разряда: 120А

Обязанность:

Напряжение зарядки: 14,8 В (мощность переключения 15-16 В)

Ток зарядки: 10А (макс.)

Перезарядка защищает:

Обнаружение перезарядки: 3,75 ± 0,05 В

Задержка защиты: 1300 мс

Отпуск от перезарядки: 3,60 ± 0,05 В

Баланс:

Обнаружение напряжения: 3,60 ± 0,05 В

Напряжение отпускания: 3,59 ± 0,05 В

Балансный ток: 65 мА

Защита от чрезмерной разрядки:

Обнаружение чрезмерного разряда: 2,1 ± 0,08 В

Задержка обнаружения чрезмерной разрядки: 145 с

Напряжение отпускания: 2,3 ± 0,1 В

Защита от перегрузки по току:

Обнаружение напряжения: 200 мВ

Обнаружение задержки: 20 мс

Обнаружение тока: 120 ± 10 А

Состояние выпуска: разрезанная нагрузка

Защита от короткого замыкания:

Состояние защиты: режущая нагрузка (не короткое соединение)

Обнаружение задержки: 300 мкс

Состояние выпуска: разрезанная нагрузка

Внутреннее сопротивление: ≤ 20 мОм

Собственн-Потребление:

Рабочий ток: ≤ 30 мкА

Ток сна (при чрезмерной разрядке): ≤ 20 мкА

Диапазон рабочих температур: -30 + 80 ℃

Размер печатной платы: 7x6 см/2,76x2,36 дюйма

Количество: 1 шт.

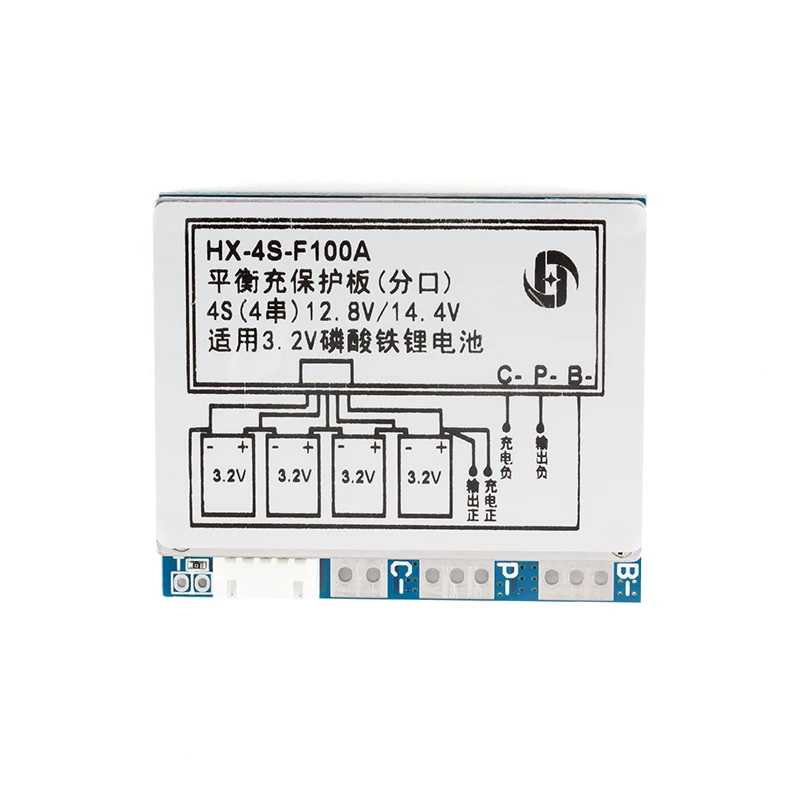

Модель: HX-4S-F100A 3,2 В

Верхний Рабочий ток: 100А

Верхний переходный ток: 120А

Диапазон перезарядки: 3,75 ± 0,05 В

Диапазон перенапряжения: 2,1 В ± 0,05 В

Статический ток: менее 30 мкА

Напряжение зарядки: 14,8 В

Равновесный ток: 58 мА

Защита от короткого замыкания: защита, задержка самовосстановления

Модель: HX-3S-F100A
