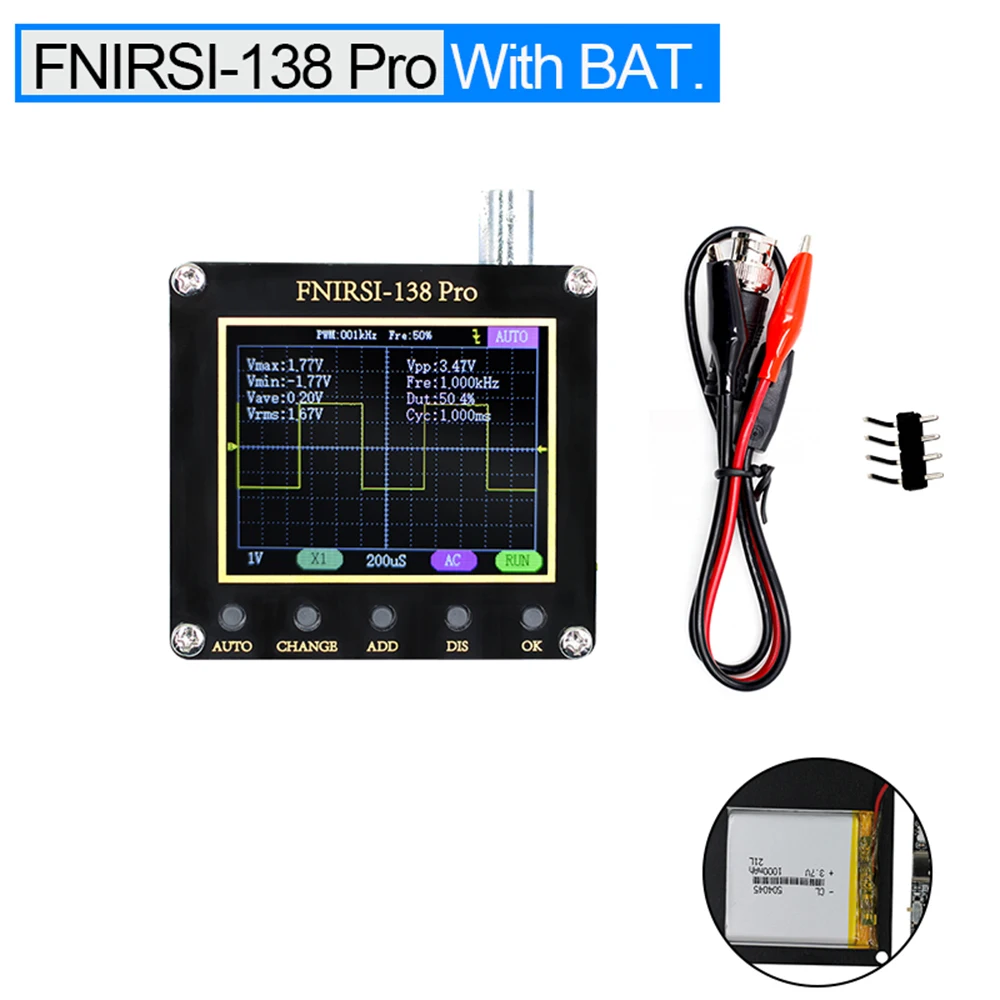

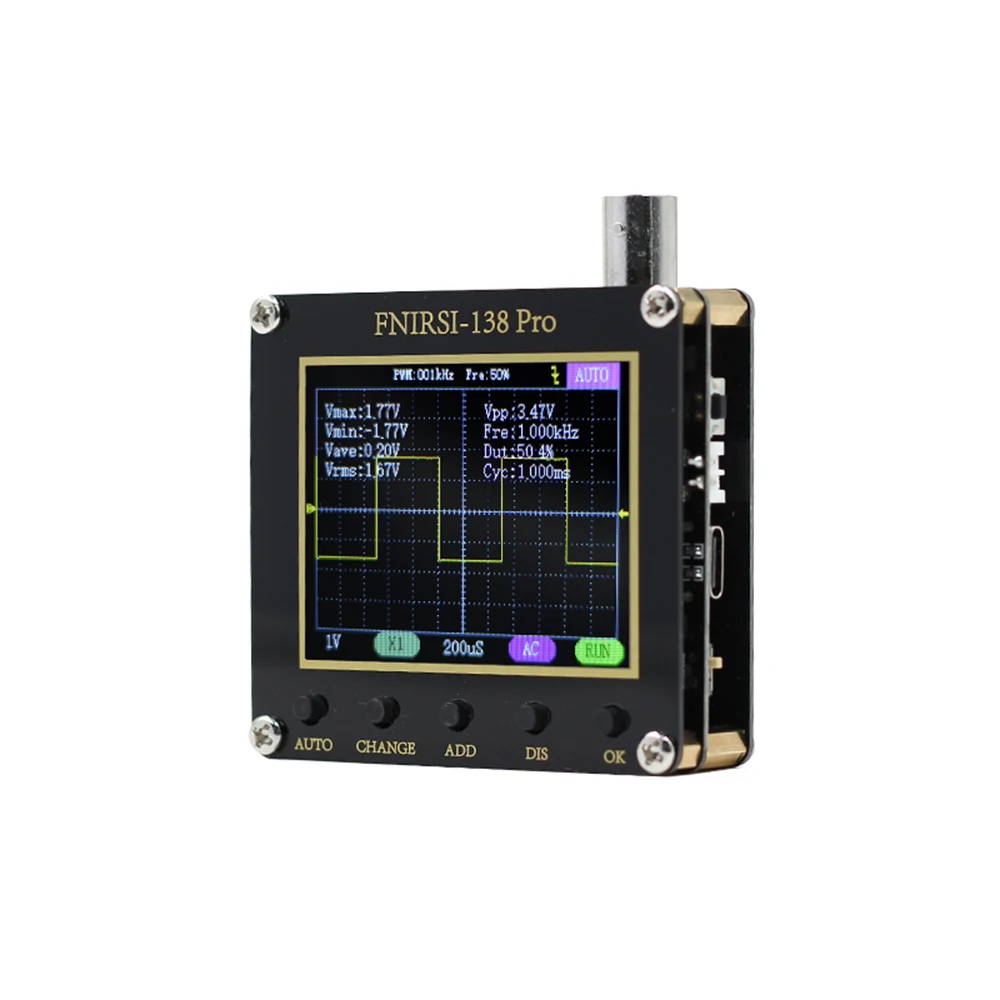

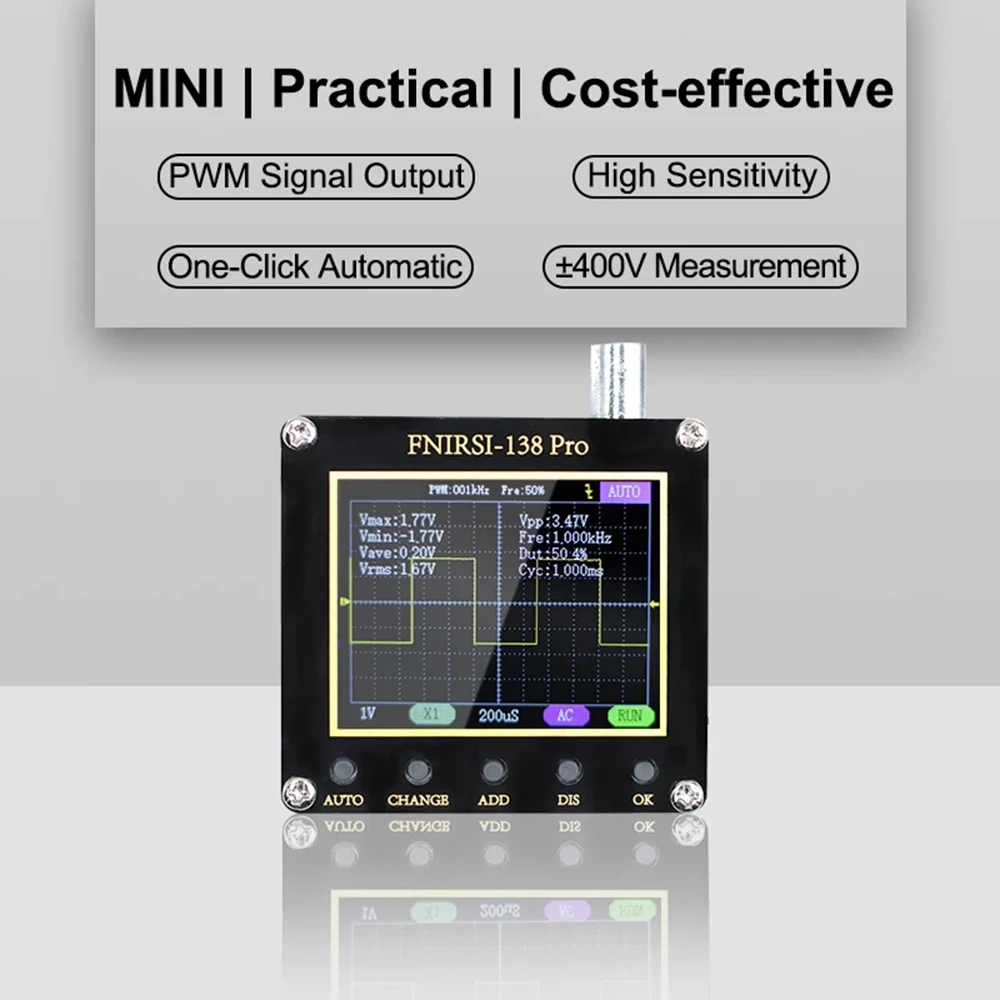

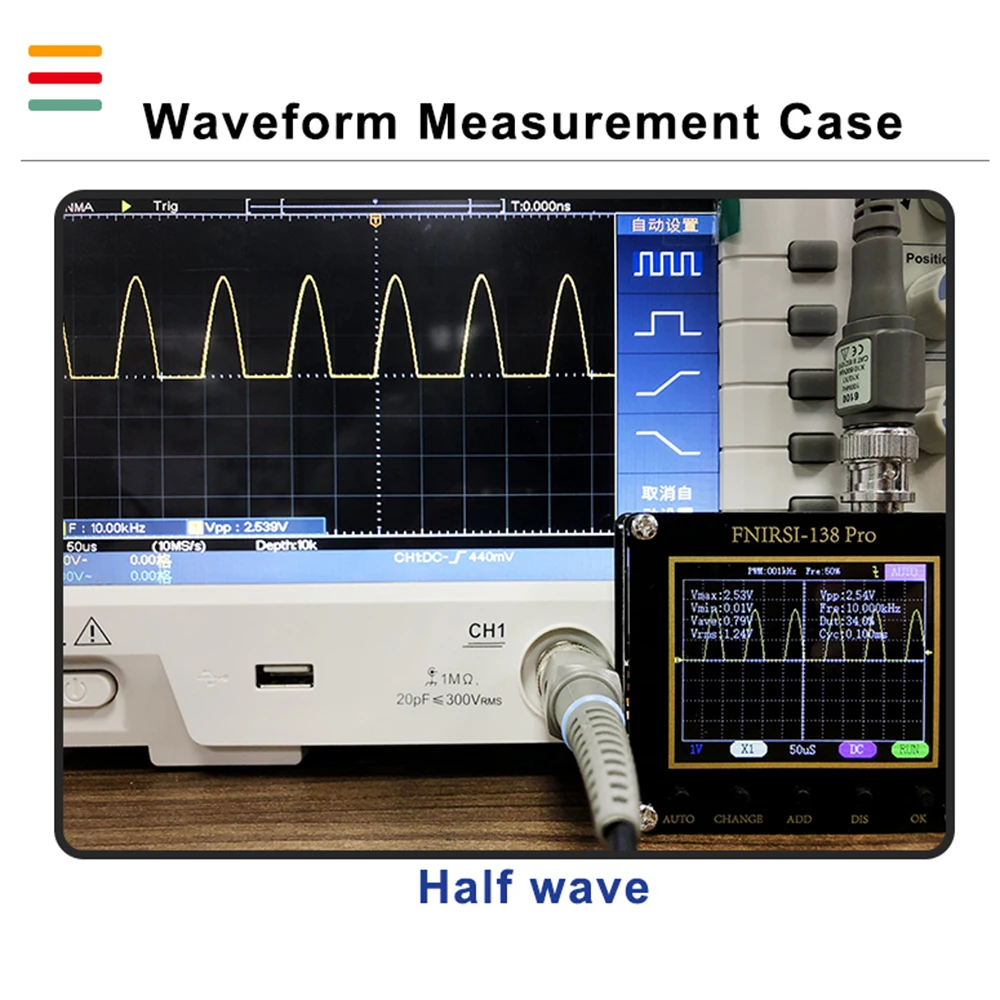

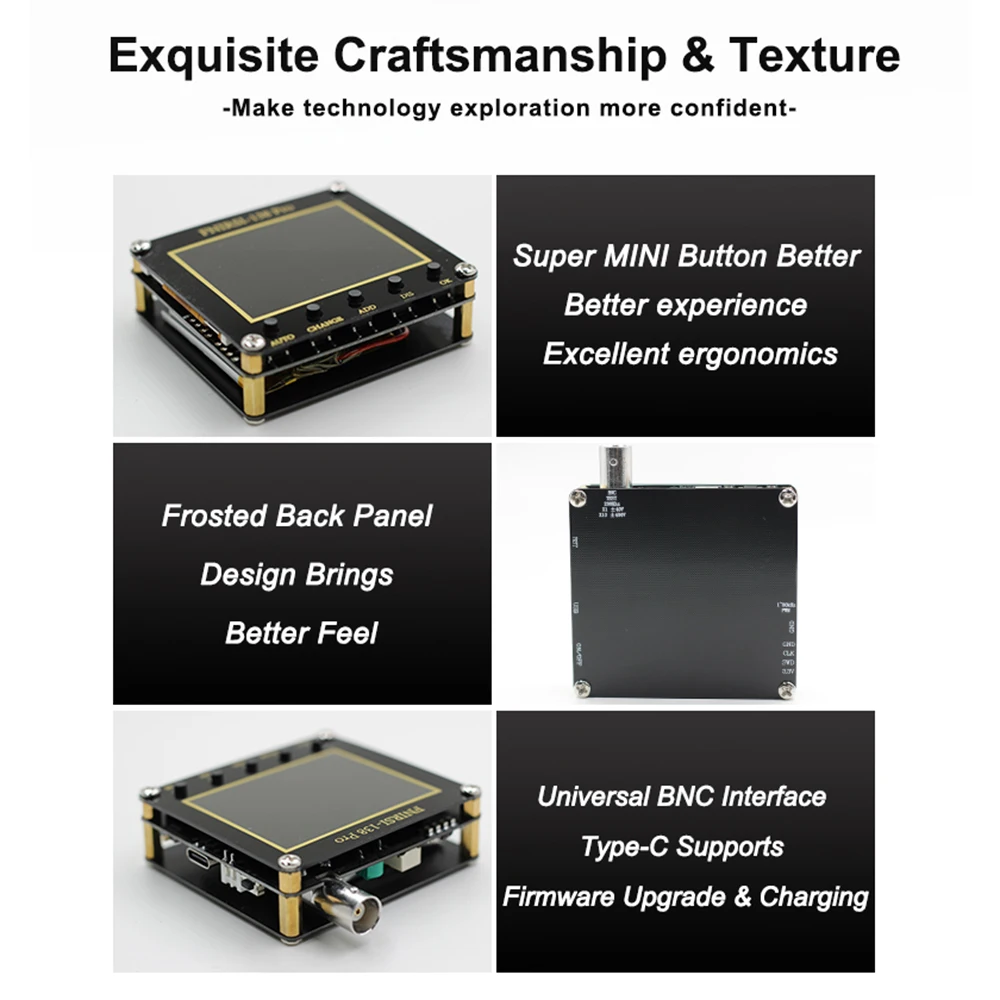

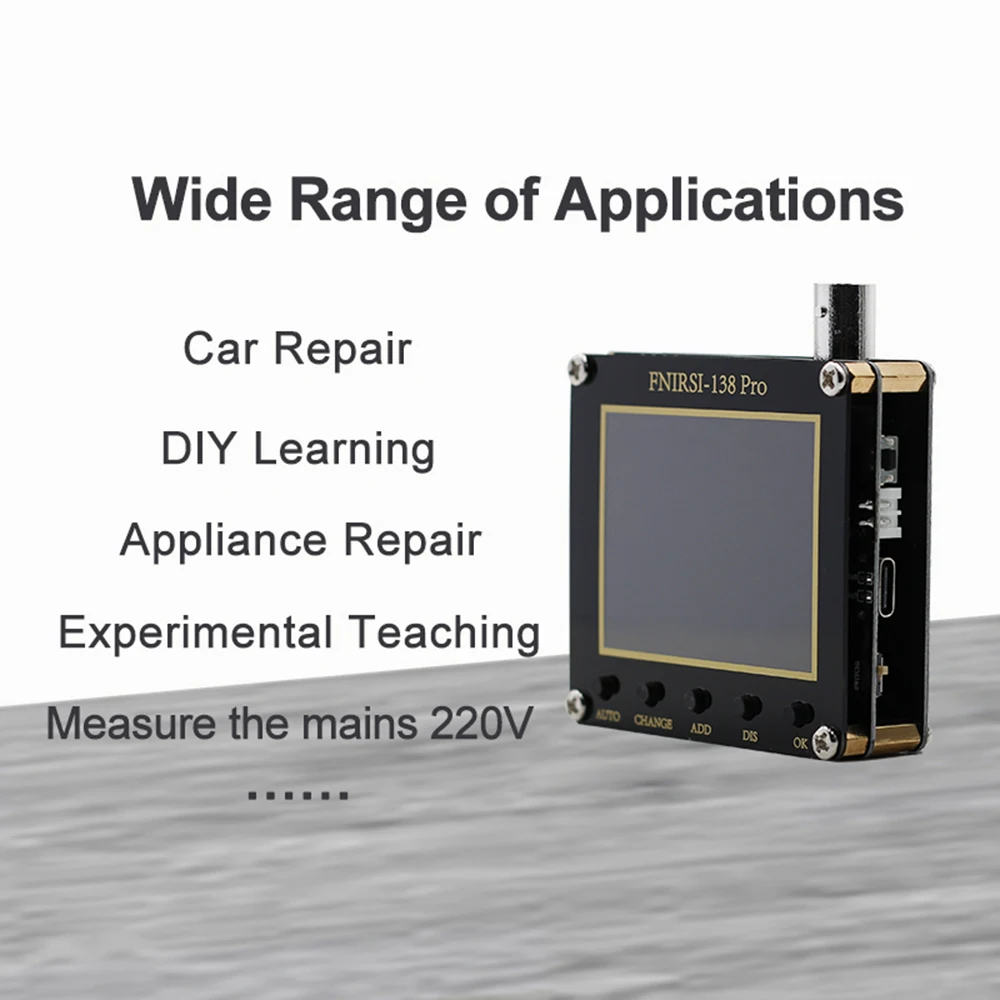

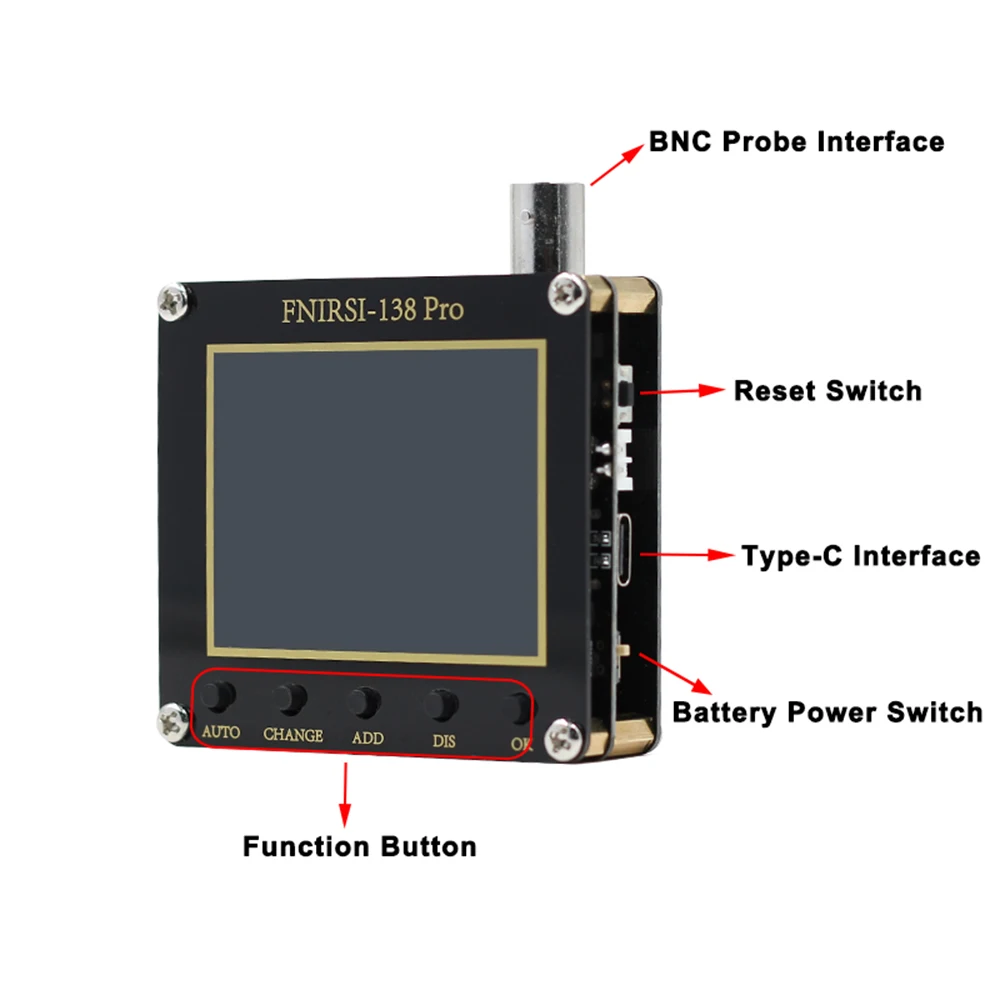

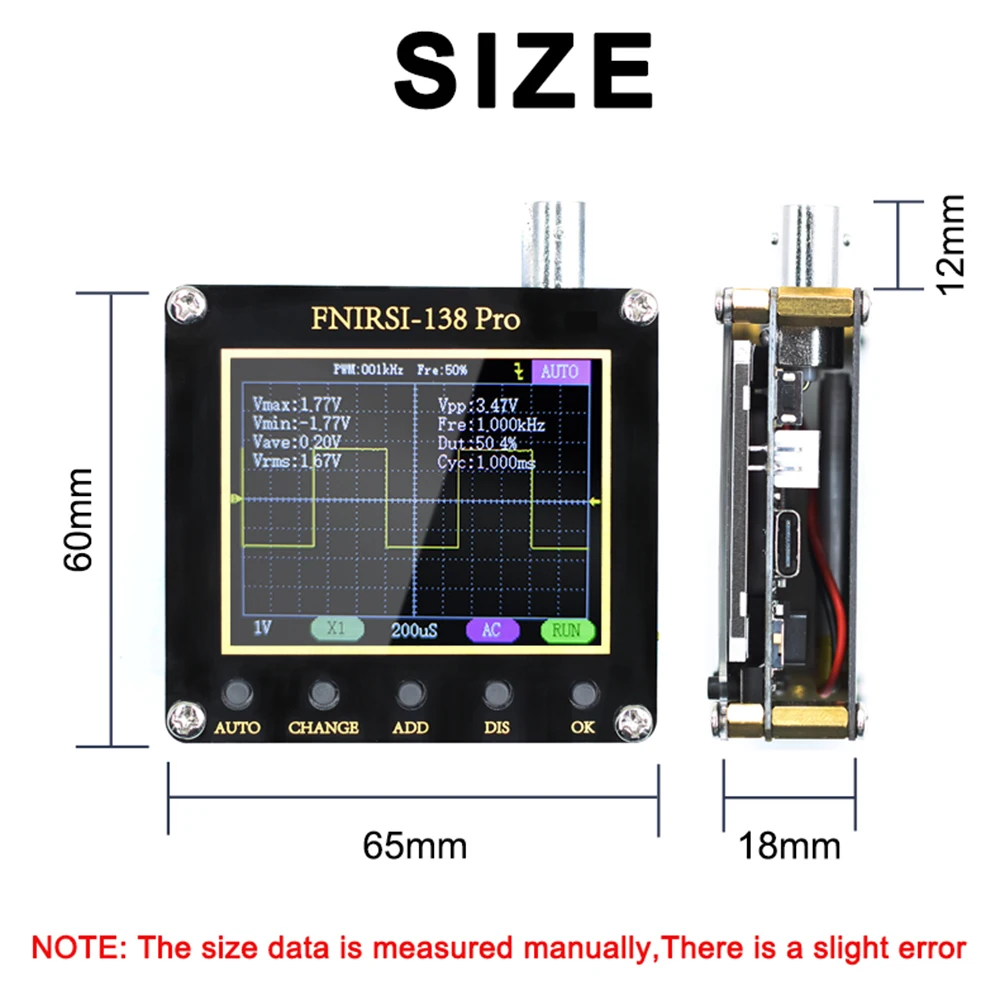

138pro 2,4-дюймовый цифровой осциллограф Мини-портативный осциллограф Type-C One Button 80 кГц ШИМ-инструмент для ремонта автомобилей

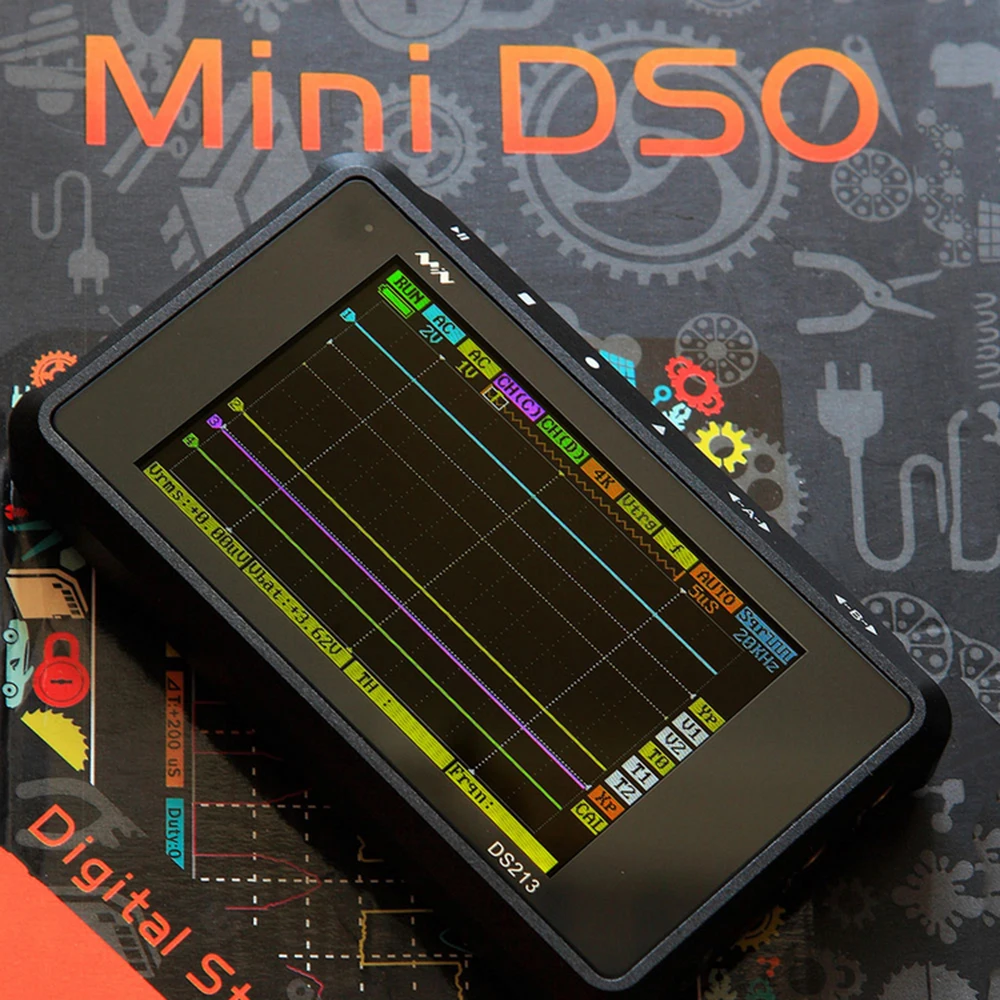

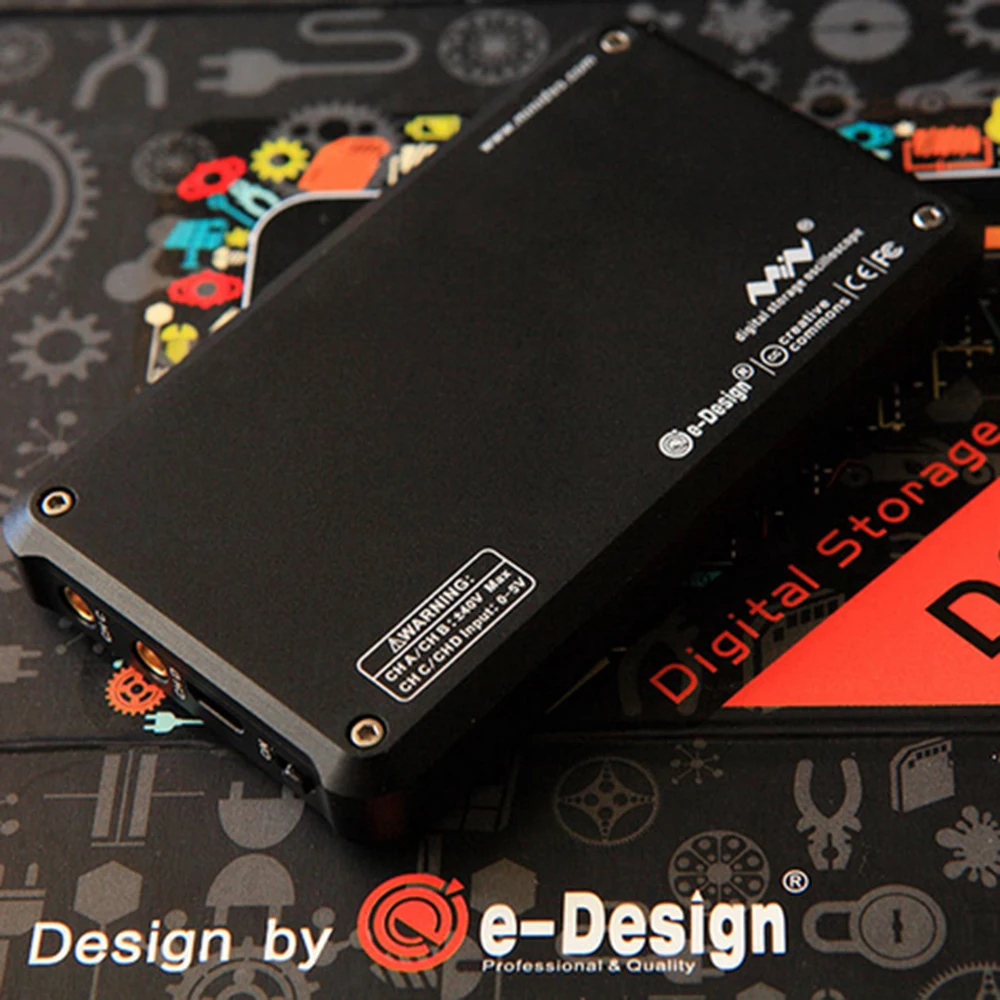

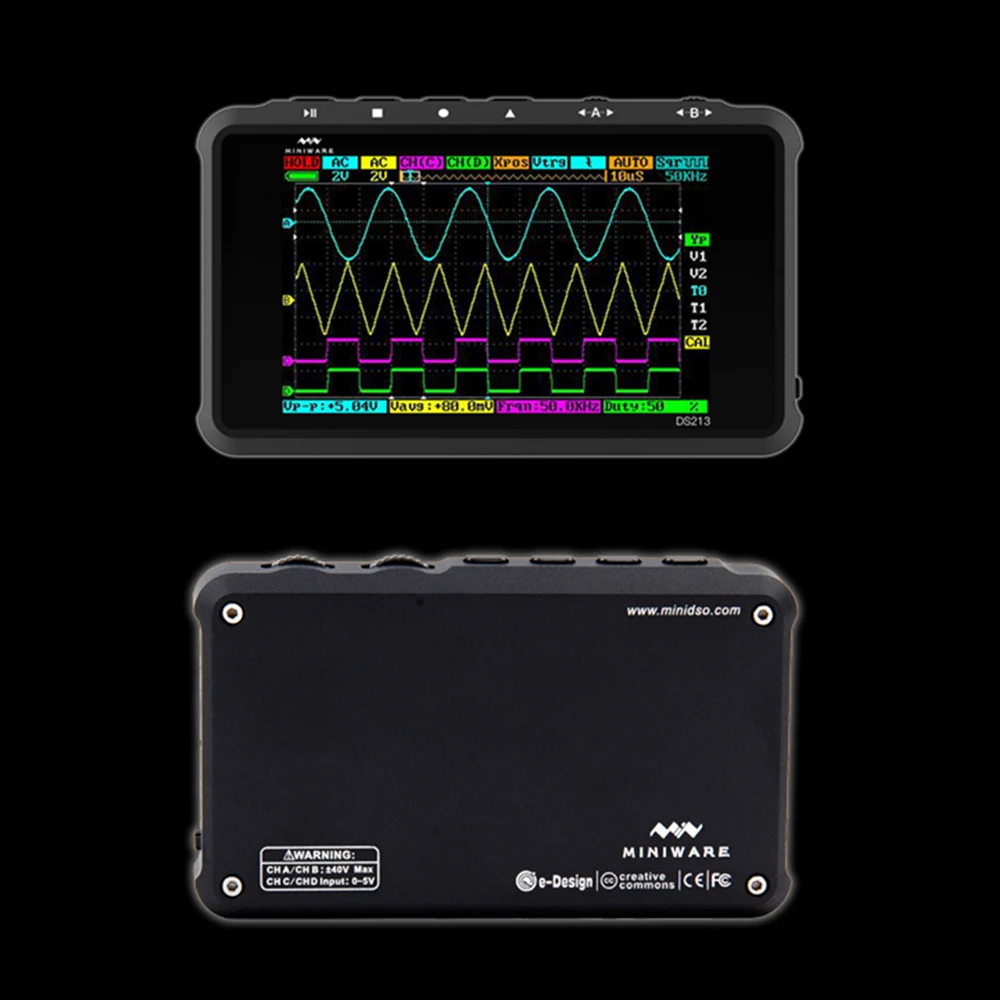

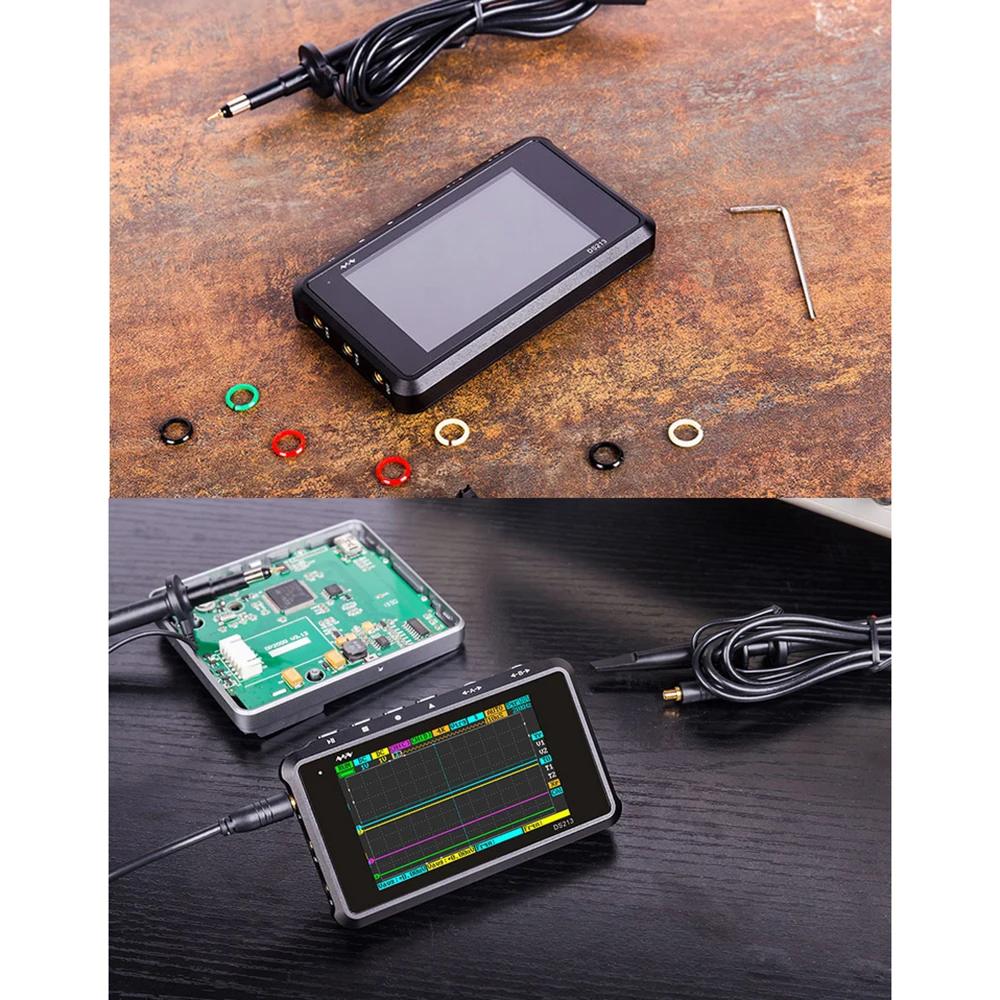

Портативный мини-цифровой осциллограф DS213, 4 канала, полоса пропускания 15 МГц, частота дискретизации 100 мс/с зондом, портативный USB-осциллограф

Особенности:

1. Небольшой размер, легкий вес, удобство переноски, ручная работа;
2. Данные формы волны могут быть сохранены, а анализ и сравнение формы волны более эффективны и интуитивно понятны;
3. несколько методов триггера, поддержка срабатывания положительного и отрицательного края,

Логический срабатывание, срабатывание ширины импульса;
4. Мощные возможности обработки сигналов, могут автоматически измерять напряжение,

Частота, ширина импульса и другие параметры.

Технические характеристики:

 Главный Процессор: ARM Cortex M3
FIFO и управление: FPGA
АЦП: HWD9288-100

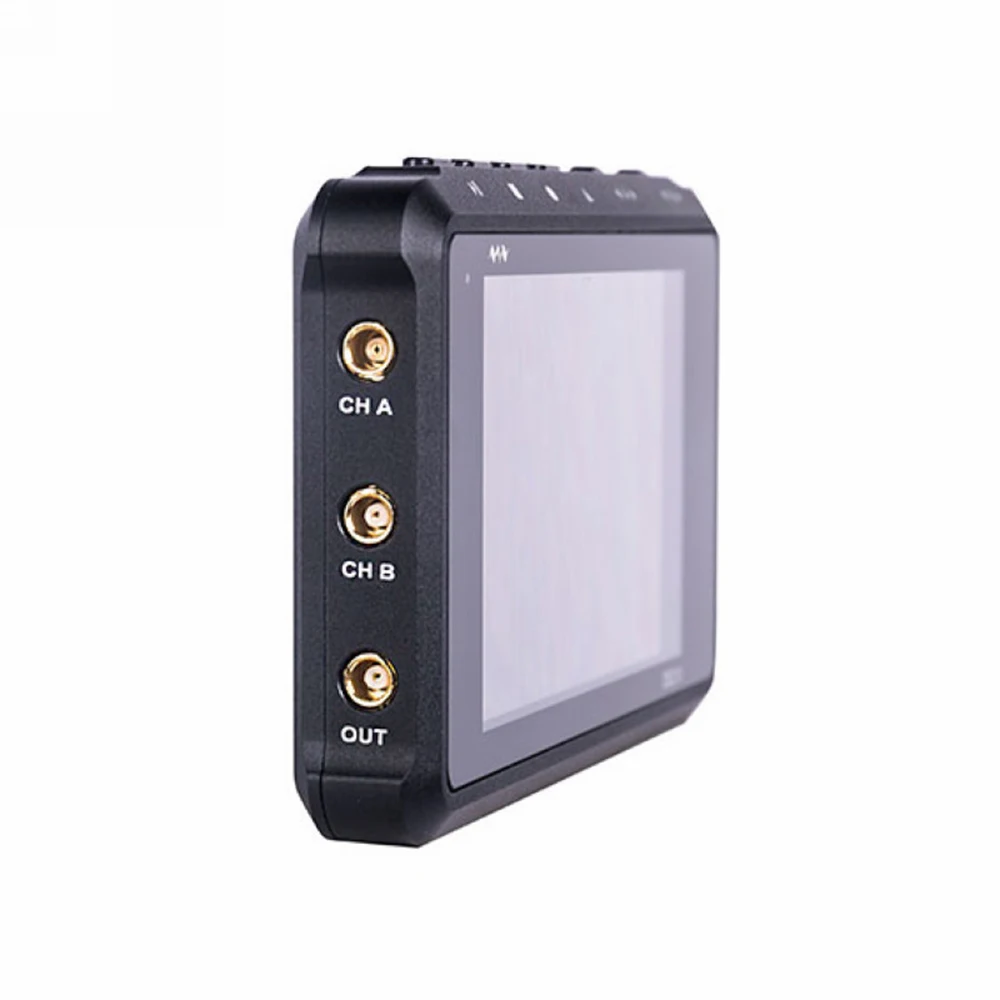

Количество аналоговых каналов: 2 ([CH_A] [CH_B])
Количество цифровых каналов: 2([CH_C] [CH_D])
Количество каналов: INV [CH_A], INV [CH_B], [CH_A] + [CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] [CH_D]
Чувствительность по вертикали: 10 мВ-10 В/дел (ШАГ 1-2-5) (с датчиком x1)
100 мВ-100 В/дел (ШАГ 1-2-5) (с датчиком x10)
Вертикальное Разрешение: 8 бит
Глубина хранения: 4 канала 4*4K
Режим входной связи: постоянный ток, переменный ток
Максимальное Входное напряжение: ± 40Vpp с датчиком x1
± 400Vpp с датчиком x10
Типы мягких триггеров: триггер положительного и отрицательного края, триггер ширины импульса, логический триггер
Режимы триггера: автоматический, Стандартный, однократный, мгновенное сканирование
Источник триггера: [CH_A] [CH_B] [CH_C] [CH_D]
Источник сигнала: прямоугольная волна: от 10 Гц до 8 МГц, всего 20 источников сигнала 3Vpp
Синусоидальная волна, треугольная волна, Пилообразная волна: от 10 Гц до 20 кГц, всего 11 уровней источника сигнала 3Vpp

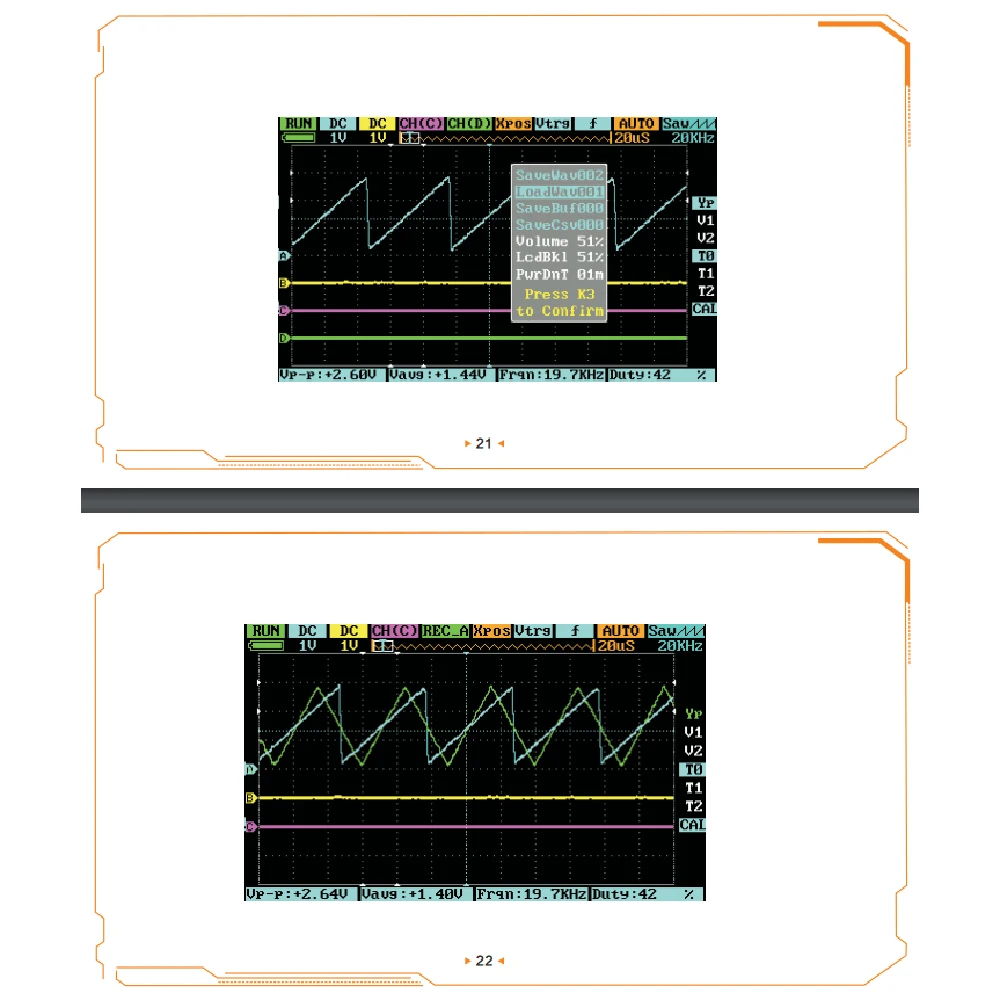

Емкость хранилища файлов: Встроенный USB-диск 8 МБ
Формат хранения файлов: BMP, BUF, CSV
Автоматические типы измерений: максимум, минимум, от пика до пика, среднее, среднеквадратическое значение, частота, период, ширина импульса, рабочий цикл
Измерение курсора: значение времени, значение амплитуды
Режим отображения: 4-строчный Дисплей: 1-строчный: [CH_A], HIDE
2 строки: [CH_B], СКРЫТЬ
3 строки: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE
4 строки: [CH_D], [CH_A] + [CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] [CH_D], HIDE
Режим выборки: выборка в реальном времени
Частота дискретизации: 100 МБ выб/с
Мощность аккумулятора: 1000 мАч
Размер основного станка: 99,5 мм (Д) x 58,5 мм (В) x 13,5 мм (Г)
Вес основного блока: 129 г (включая аккумулятор)

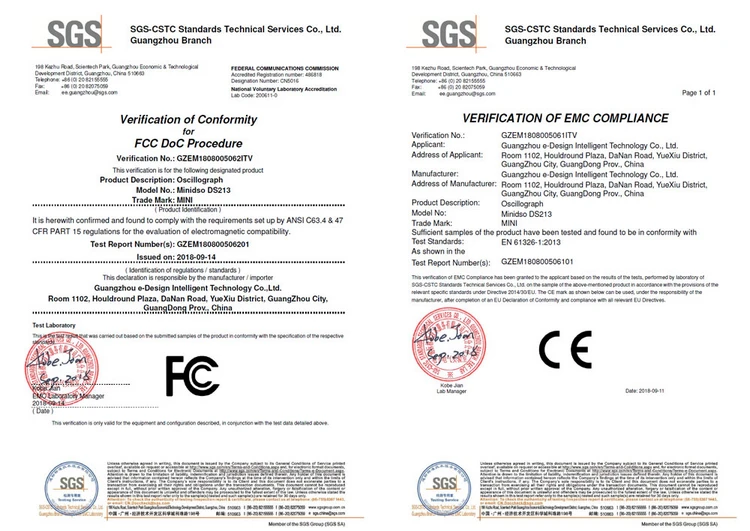

Сертификация: CE, FCC
Вес основной машины: 129 г
Размер основного станка: 99,5 мм (Д) x 58,5 мм (В) x 13,5 мм (Г)

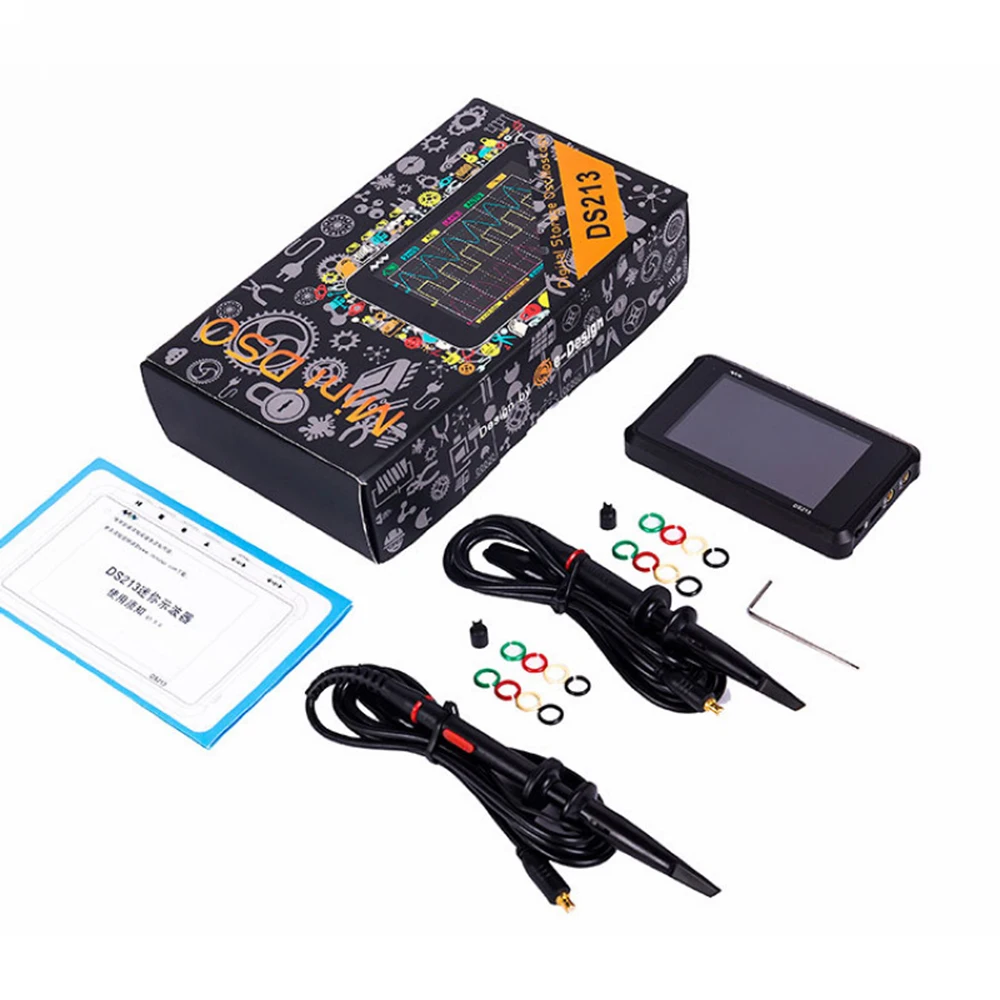

Список пакетов:
1 *ЦифровыеХост осциллографа
1 * зонд осциллографа
1 * Шестигранная отвертка типа L
1 * зарядный кабель Micro-USB
