Портативный измеритель КСВ и мощности SURECOM SW-102

Основные функции:

КСВН. Прямая индикация мощности вперед и отражение, без какой-либо калибровки.
Максимальный измеримый диапазон мощности до 120 Вт.
Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ей быть постоянно подключенным.
Счетчик частоты Функция

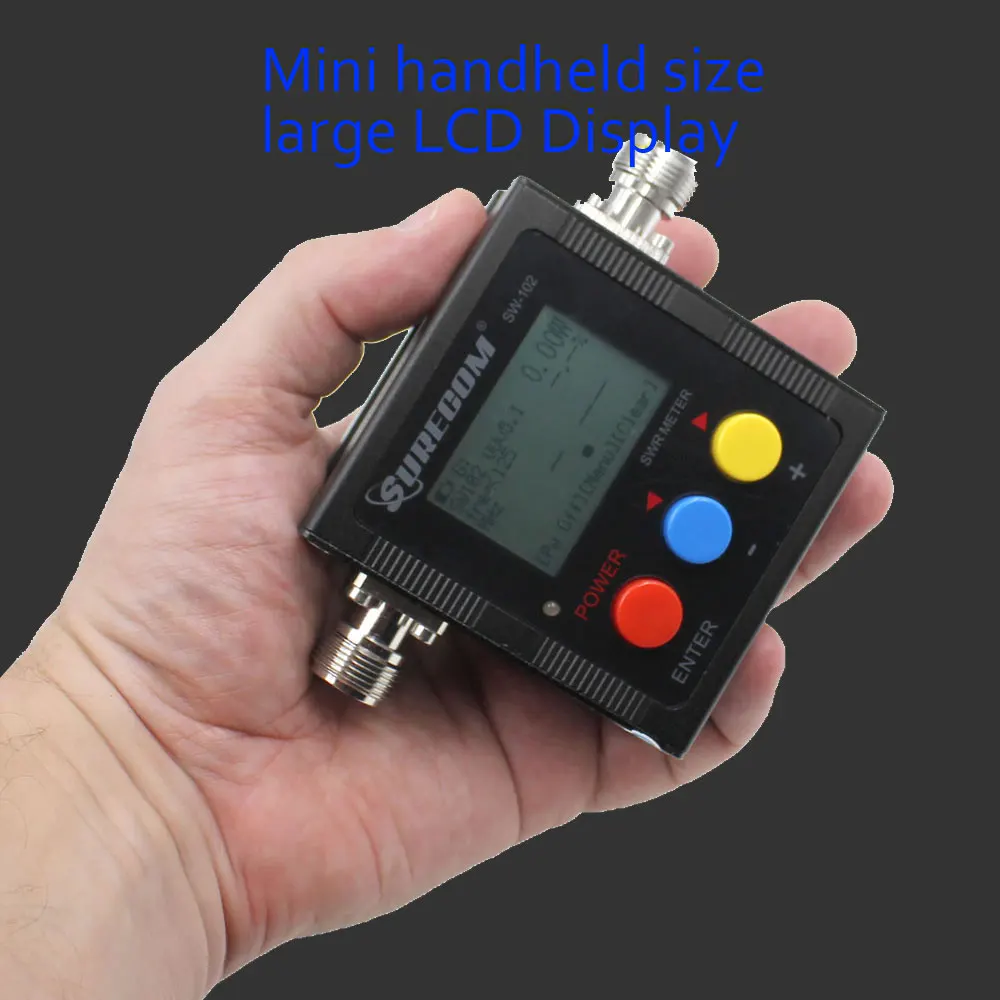

Видимая работа: частота, мощность, КСВ, FW,RW
** SL16 (тип N) для измерения удобных раций **

Спецификация
Диапазон тестирования частоты: 125-520 МГц
Измеримый Диапазон мощности: 1-120 Вт
Диапазон испытаний v.s.w. R: 1,00 ~ 19,9
Сопротивление: 50Ω
Потери вставки: <0,15 дБ (VHF) , <0,25 дБ (UHF)
Температура: 0 C ~ 60 C
Автоматическое выключение: 1-9 минут
Интерфейс: (вход и выход) N-J интерфейс
Аккумулятор: 3,7 в 600 мАч литий-ионный аккумулятор
Зарядное устройство в 5 В (micro usb)
Объем: ш76*в77*д35 мм
Вес: <220 грамм
(*** Не работает с цифровым радио ***)

Как использовать?
Включение/выключение питания: Нажмите 2 секунды [Красная кнопка] для включения и выключения питания;

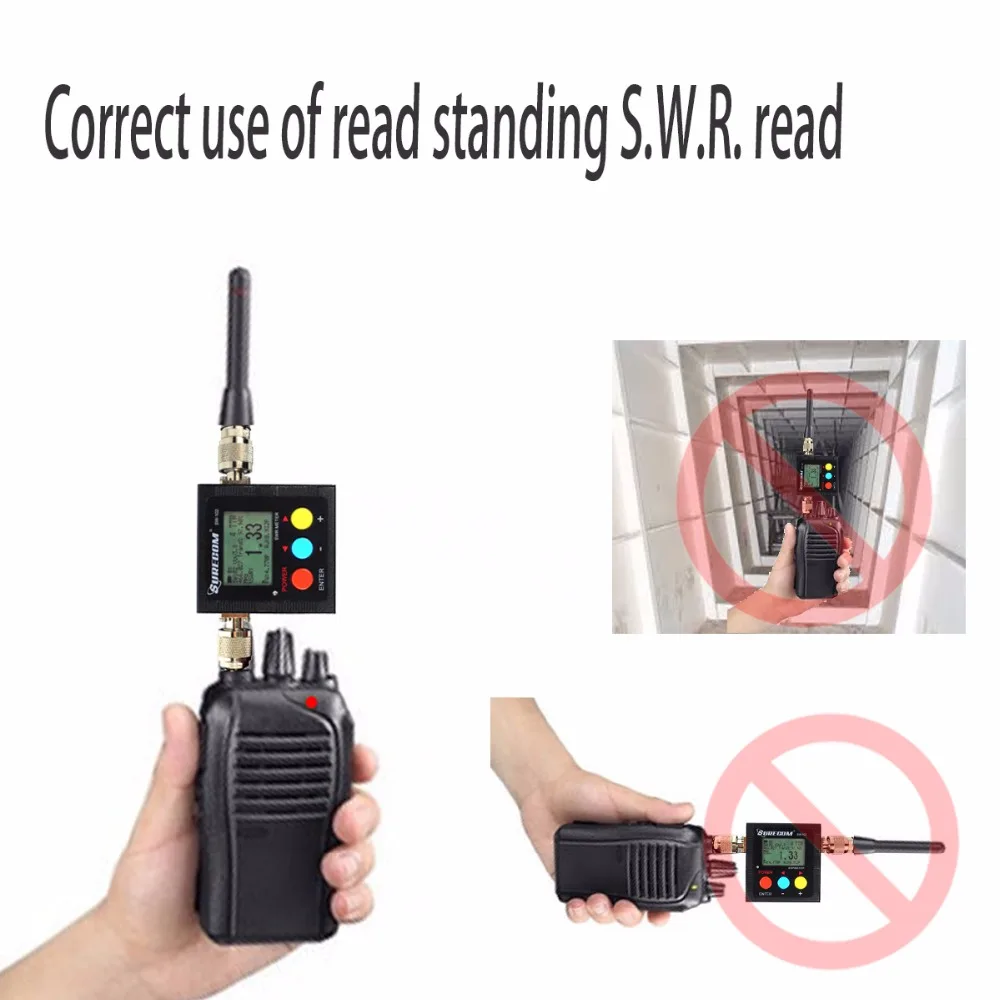

Подключите выход трансивера к «TX» и антенне или фиктивной нагрузке к «ANT». Правильный адаптер/кабель требуется, если устройство имеет другой тип разъемов.
(*** Необходимо использовать фиктивную нагрузку, чтобы избежать ожога и получить точный результат при тестировании мощности)

С функцией Дата/неделя/
1) adj RF вперед %
2) adj RF награда %
3) Adj. База времени счетчика частоты.
4) adj RF Мощность %
5) Adj LCD тусклый свет
6)Adj. Время отключения питания
7)Adj. Режим тестирования пове [0 для ручного Радио 1-10 Вт, 5 для мобильного радио 10-100 Вт]

Функция памяти/сохранения:
1. Нажмите меню [Синяя кнопка]
2. Нажмите F1 [Красная кнопка] [Выберите 1-6 Funtion]
3. Нажмите синюю кнопку [- ], желтую кнопку [+]
4. Нажмите красную кнопку в течение 2 секунд
5. Нажмите синюю кнопку для сохранения и выхода

Настройки меню
1: ВЧ уровень «Вперед»: [от-99 до + 99] %
2: ВЧ уровень «Реверс»: [от-99 до + 99] %
3: Freq. Счетчик «Временная база: [от-99 до + 99]%
4: Finr tune RF "мощность ватт уровень": [от-99 до + 99] %
5: LCD DIM [Время подсветки LCD]: «0» включен, «1-9» минут
6: выключение: «0» включен, «1-9» минут


Примечание: SW-102 не для DMR системы

Стандартная упаковка:
1 * SURECOM SW-102 SL16[N-J Тип]
1 * USB адаптер 100-240 В
1 * USB кабель зарядного устройства
1 * руководство в EN

Дополнительно:

1 * SL16-M для SMA-F
1 * SL16-M для SMA-M

1 * SL16-M для SO239
1 * SL16-M для PL259
