Последняя версия DIY комплектов R20 FM вещание/авиационный диапазон PLL приемник комплект авиационного радио FM / AM радио

DIY наборы R20 FM трансляции/авиационный диапазон PLL приемник комплект авиационное радио FM / AM радио

Примечание: Это набор «сделай сам», вам нужно припаять, когда вы его получите!

Эта машина охватывает диапазон fm-трансляции и авиационный диапазон (режим FM 88-108 МГц, режим AM 118-136 МГц), пожалуйста, обратите внимание на друзей, которым это нравится. Имеет следующие характеристики:

1. Используйте микрокомпьютер STC15W408AS с одним чипом в качестве главного управления, встроенный локальный осциллятор PLL и автономная схема индикации частоты (с помощью 7-сегментной цифровой трубки, дисплей блока 100 кГц, на фото есть разница в цвете, фактический цвет красный), и получение делится на две полосы (88-108 и 118-136), шаг 100 кГц.

2. В комплекте используется схема микширования TA2003 + TA7613 mid/low, супергетеродинная рама FM/AM приемник, преобразование одной частоты, промежуточная частота 10,7 МГц.

3. Оригинальный код этого магазина, встроенный цифровой регулятор громкости, поддержка автоматической настройки сохранения, поддержка настройки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 10 кГц ~ 90 кГц).

4. Источник питания 12 В, размер платы PCB 84*70 мм, который можно удобно разместить в алюминиевой Чехол 88*30*70 мм.

Напоминание: поскольку УКВ-лента уже похожа на распространение светильник линейного распространения, принимающее место не находится в аэропорту, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета при приближении, спасибо!

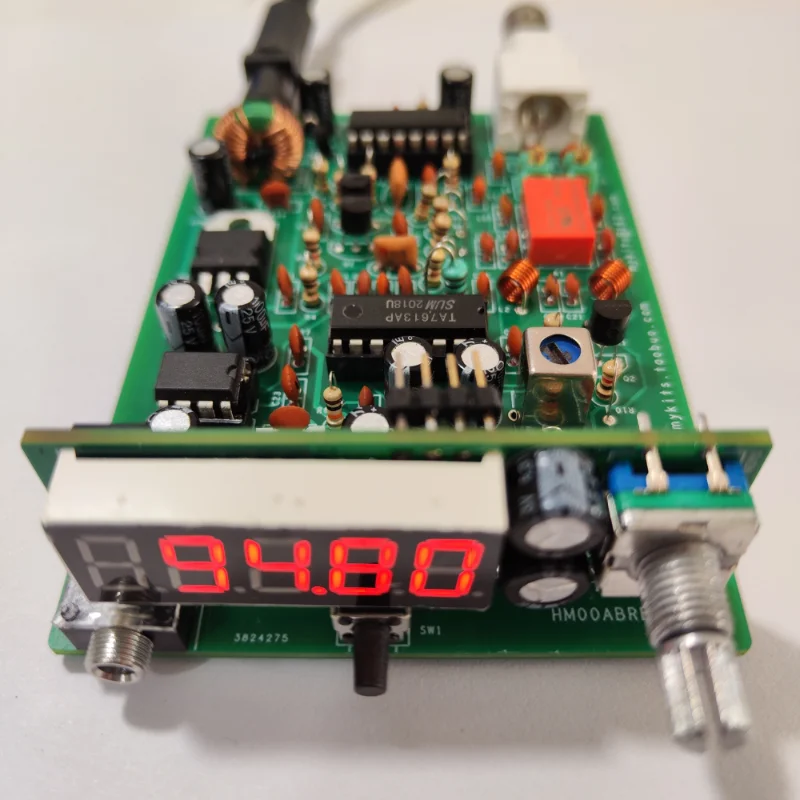

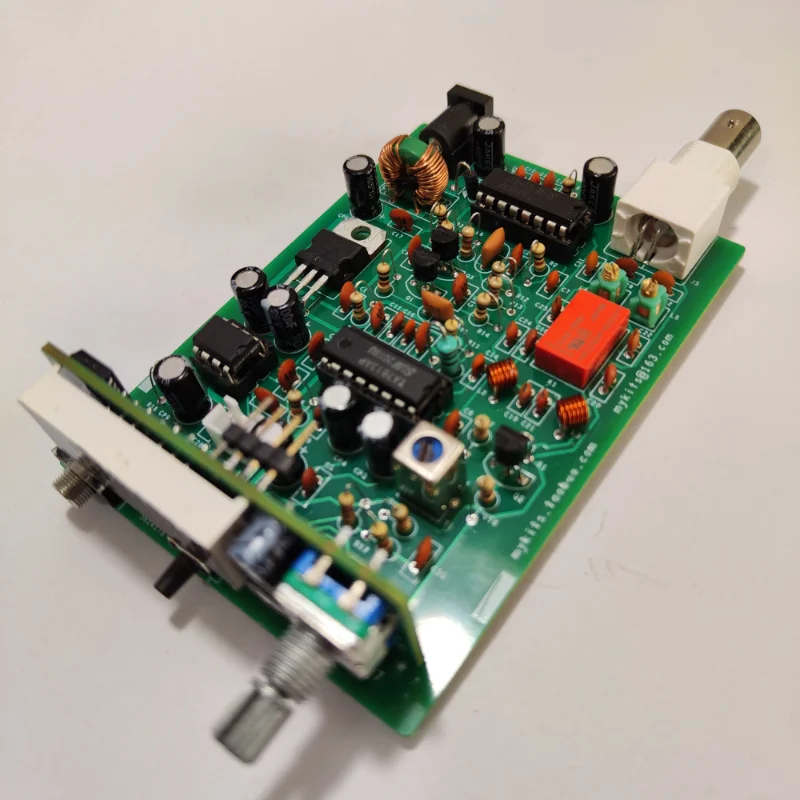

Этот комплект не был паян, и доставка всех разбросанных электронных компонентов. Фотографии готового продукта, отображаемые в этом магазине, приведены для справки только при покупке.

Доставка, как на картинке:
