Программатор STK500 AVR ISP

Особенности

Это AVK ISP, совместимый с STK500. Перед использованием вам необходимо установить драйвер USB на последовательный чип CH340 для вашей операционной системы.

Примечание. Интерфейс ICSP-10P и ICSP-6P не имеет питания для защиты самого программатора, поэтому перед загрузкой программы вам следует предоставить питание для AVR MCU/для платы Arduino.

Особенности:

-Поддержка версий IDE: AVR Studio 4, 4,19, 5, 6.x, 7.x

-Чип поддержки:

AT89S51, AT89S52.

ATmega48, ATmega48P, ATmega8, ATmega8A, ATmega88, ATmega88P, ATmega8515, ATmega8535, ATmega16, ATmega162, ATmega164P, ATmega169, ATmega8168 ATmega325, ATmega325P, ATmega3250, ATmega3250P, Atmega328P, ATmega329, ATmega329P, ATmega3290, ATmega3290P, ATmega64, ATmega640, ATmega644P, ATmega645, ATmega6450, ATmega649, ATmega6490, ATmega128, ATmega1280, ATmega1281, ATmega2560, ATmega2561.

ATtiny12, ATtiny13, ATtiny15, ATtiny22, ATtiny2313, ATtiny24, ATtiny25, ATtiny26, ATtiny44, ATtiny45, ATtiny461, ATtiny84, ATtiny85, ATtiny861.

AT90S1200, AT90S2313, AT90S/LS2323, AT90S/LS2343, AT90S/LS2333, AT90S4414, AT90S/LS4433, AT90S/LS4434, AT90S8515, AT90S/LS8535.

-Интерфейс с двойным заголовком: Стандартный ICSP-10P и стандартный ICSP-6P

-USB-последовательный чип TTL: CH340

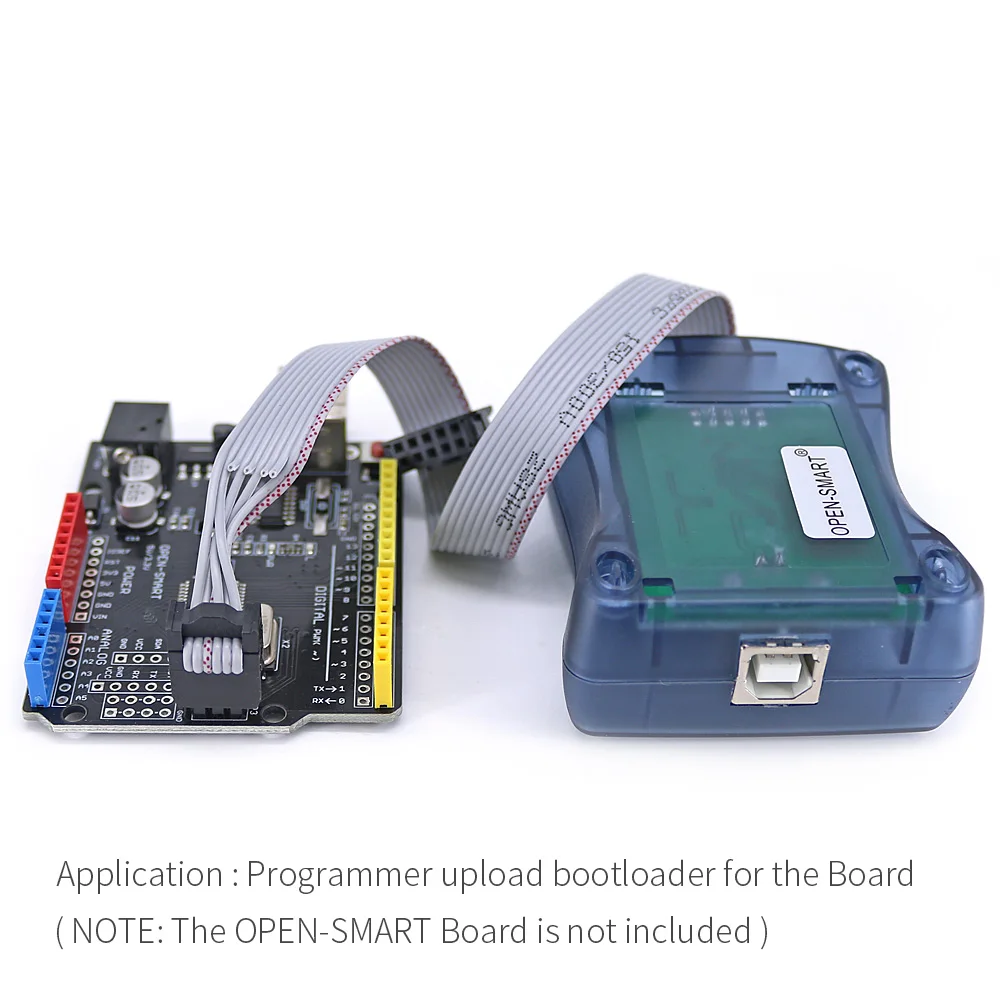

-Применение: загрузка загрузчика для Arduino. (ATmega328P, ATmega168P, ATmega8A, ATmega2560), Программа записи для микроконтроллера AVR

ПРИМЕЧАНИЕ 1:

Программист работает с Atmel Studio и НЕ РАБОТАЕТ в среде разработки Arduino:

При использовании программатора для среды разработки Arduino выберите «Плата разработки Atmel STK500» в качестве программатора. («AVR ISP» или «AVRISP mkII» работать не будут)

При использовании AVRDude выберите «-C stk500v2» или «-C STK500» для протокола. Не указывайте скорость передачи данных или, альтернативно, не указывайте

"-Б 115200".

ПРИМЕЧАНИЕ 2:

Он не может подавать питание на целевой микроконтроллер, поэтому вы должны подавать питание на цель независимо.

Список деталей (драйвер ПК может быть отправлен, пожалуйста, свяжитесь с нами)

1 х программист

1 х USB-кабель
