Программно-определяемое радио SDR AD9363 AD9361 ZYNQ7020 ADI Pluto платформа для экспериментов по коммуникации

Код товара: A1005005165734650

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

Описание изделия:

Дизайн, вдохновленный ADI Pluto, относится к Pluto, а прошивка пересажена для поддержки Puto.

1 Использование XC7Z020-2CLG400I чипа 7z020-2I;

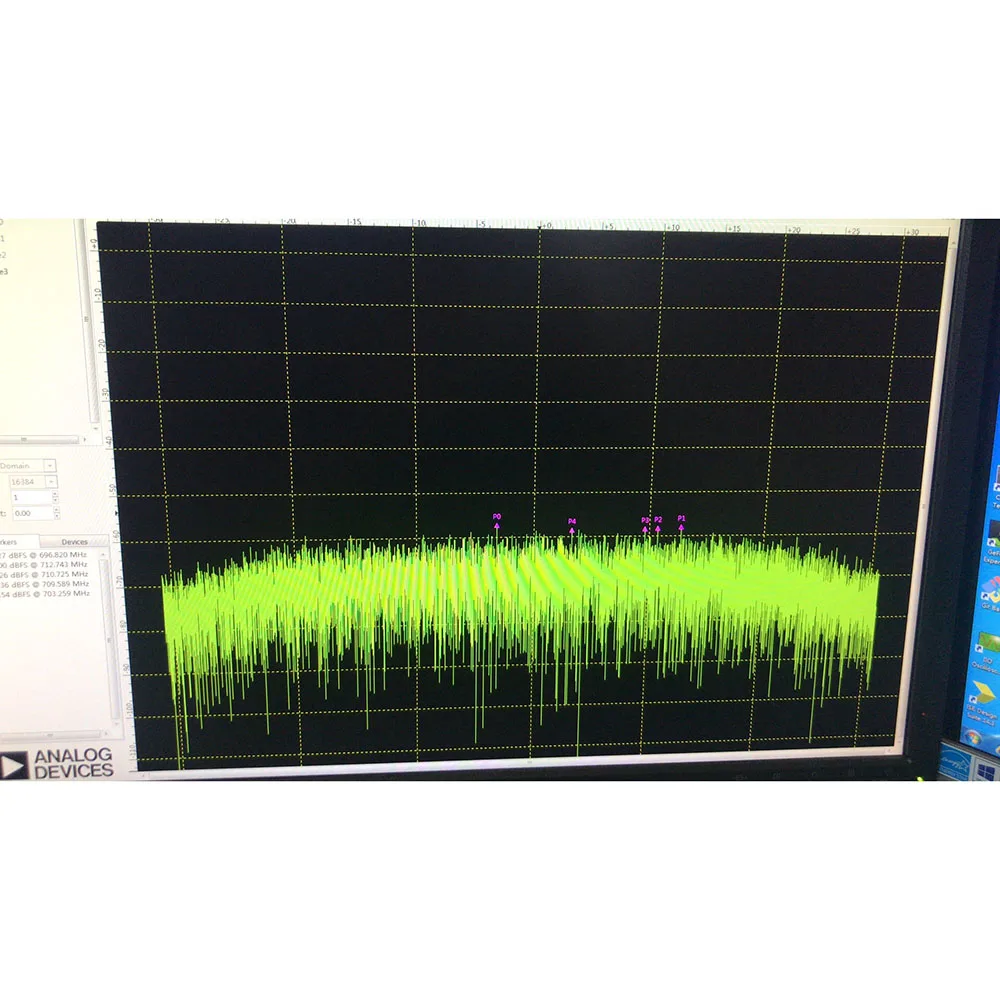

2 Микросхема AD9363 настроена как микросхема AD9361, диапазон частот составляет 70 МГц ~ 6 ГГц, а максимальная частота дискретизации составляет 61, 44 МГц. В результате лабораторный тест показывает, что он значительно отличается от AD9361;

3 PS 1 ГБ DDR3 32-битная ширина, частота 1066M;

4 32 МБ QSPI Flash, поддержка TF-карты;

5 Встроенная схема JTAG и USB-последовательный порт, одна линия для питания и отладки;

6 Поддержка USB OTG, может быть главным или ведомым, все интерфейсы USB используют интерфейс TYPE-C, режим OTG распознается автоматически, а порт USB включен для питания;

7 Принять VCXO, поддерживать PPS или ручку 10 МГц;

8-гигабитные интерфейсы Ethernet;

9 Принять 10-слойную проводку печатной платы, согласование импеданса, дизайн целостности сигнала;

10 Продукт использует корпус с ЧПУ для усиления рассеивания тепла и обеспечения прочности;

Примечание:

1 AD9363 наклеен на плату, и на этот раз разницы в производительности нет;

2 На выходе цифровой ФАПЧ-части платы используется 8-битный DA. Возможно, есть проблема с цепочкой поставок чипов. Цена 16-битных DA-чипов возмутительна;

3 Другой MINI-Circuit, используемый балуном, не использует фею TCM1-63AX +. Теоретически балун имеет потери 3 дБ на частоте 6 ГГц;

Характеристики:

Название бренда	Knotolus
Происхождение	Китай
Тип демонстрационной доски	FPGA
Единица измерения	штука/штуки
Количество	1
Название бренда	Knotolus
Происхождение	Китай
Тип демонстрационной доски	FPGA
Единица измерения	штука/штуки
Количество	1
