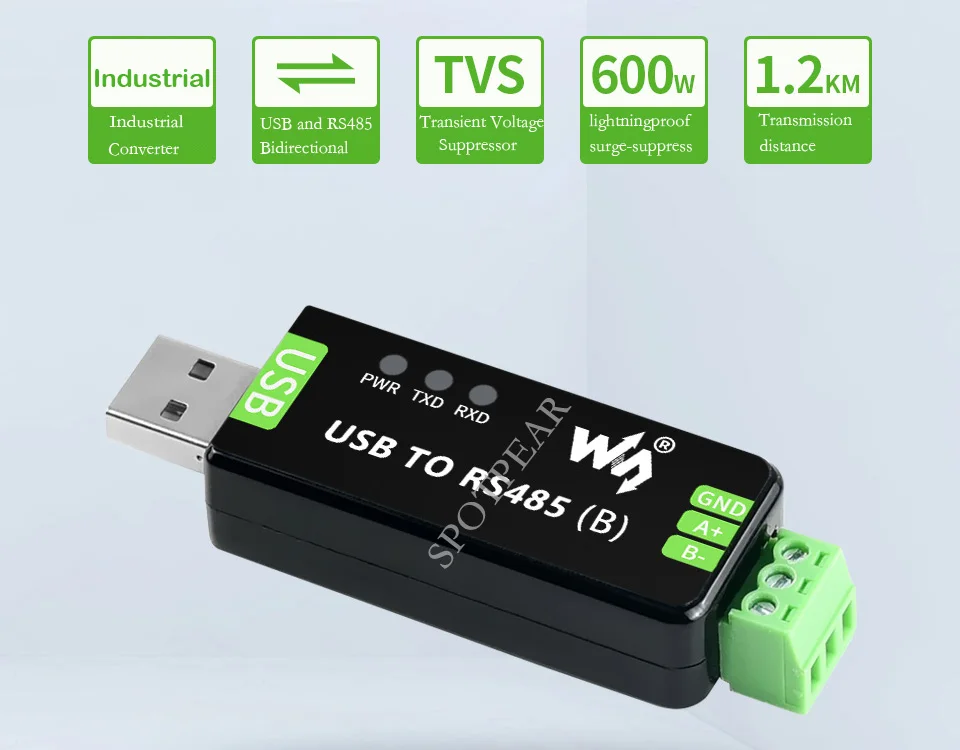

Промышленный преобразователь USB в двунаправленный Встроенный RS485 оригинальный CH343G/SP485EEN

Обзор

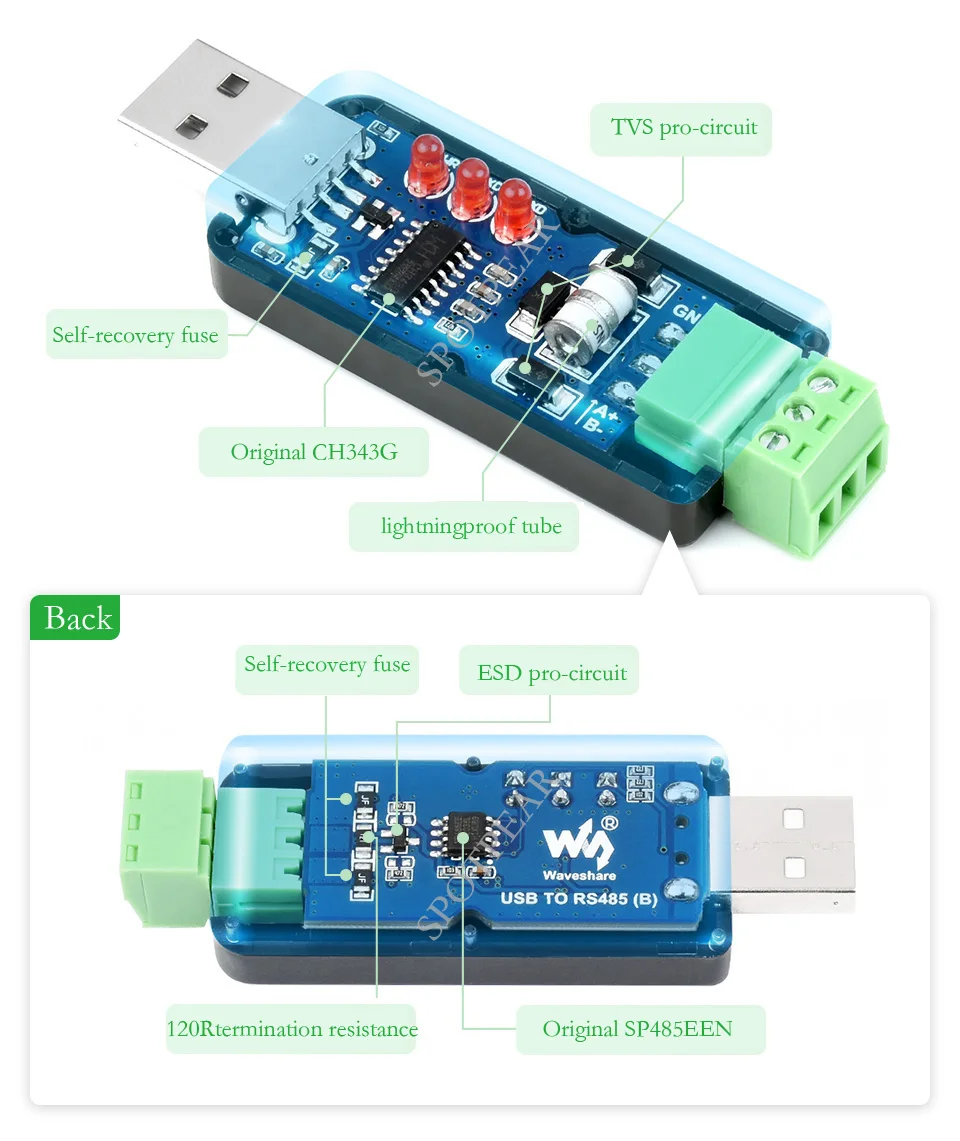

Это промышленный двунаправленный преобразователь USB в RS485 с оригинальными CH343G и SP485EEN внутри. Он имеет встроенные схемы защиты, такие как защита от света, сбрасываемый предохранитель, Защита от электростатического разряда, Диод TVS и т. Д. Он Довольно маленький по размеру.

USB TO RS485 очень прост в использовании, обеспечивает автоматическое приемопередатчик. Благодаря быстрой связи, стабильности, надежности и безопасности он является идеальным выбором для промышленного оборудования управления и/или приложений с высокими требованиями к связи.

Особенности

• Связь USB к RS485

• Встроенный TVS (ограничитель переходного напряжения), эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи, светозащитный и антистатический

• Встроенный самовосстанавливающийся предохранитель и защитные диоды, обеспечивают стабильные выходы по току/напряжению, обеспечивают защиту от перегрузки по току/перенапряжения, повышают ударопрочность

• 3 светодиода для индикации питания и состояния трансивера

Параметры

• Разъем: винтовой зажим

• Выводы: A +, B-, GND

• Управление направлением: аппаратное автоматическое управление

• Защита: защита от света 600 Вт и подавление перенапряжения, защита от электростатического разряда 15 кВ (встроенный балансировочный резистор 120R)

• Дальность передачи: около 1200 м (низкая скорость)

• Режим передачи: точка-многоточечная (до 32 узлов, рекомендуется использовать повторители для 16 узлов и более)

• PWR: красный индикатор питания, загорается при подключении USB и обнаружении напряжения

• TXD: красный индикатор TX, загорается, когда порт USB отправляет данные

• RXD: красный индикатор RX, загорается, когда порты устройства отправляют данные обратно

• Температура: -15 ℃ ~ 70 ℃

• Влажность: 5% ~ 95% относительной влажности

1200 м передача на большие расстояния

Он может преобразовывать сигналы USB в сбалансированные дифференциальные сигналы RS485 со стабильной скоростью передачи, надежной скоростью 300 бит/с ~ 3 Мбит/с, расстоянием передачи RS485 около 1200 метров и USB около 5 метров.

Совместимость с несколькими системами

Поддержка Mac, Linux, Android, WinCE, Win11/10/8,1/8/7/XP

Индикатор рабочего состояния

Встроенные 3 светодиодных индикатора позволяют легко проверять состояние источника питания, передачи и приема сигнала.

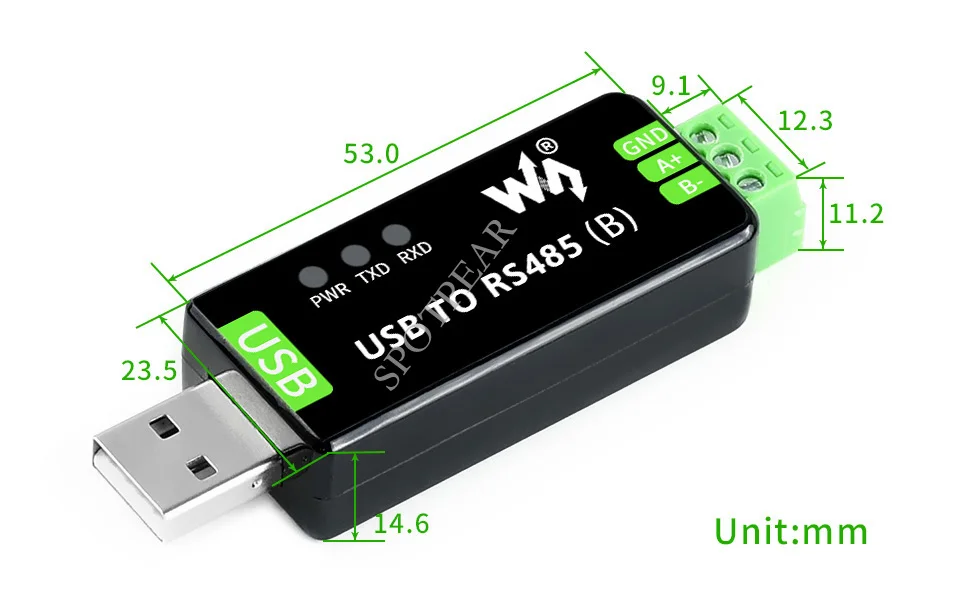

Габаритные размеры
