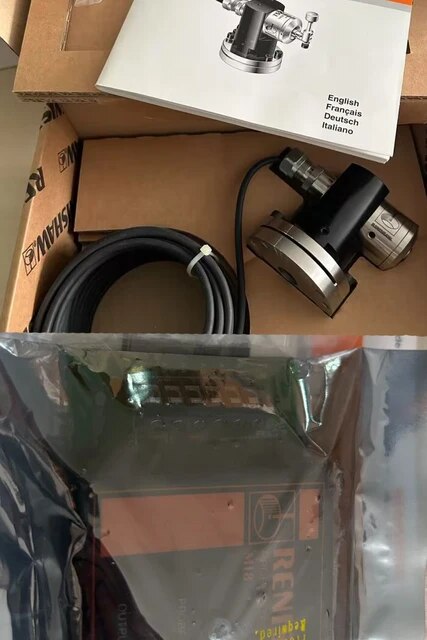

Пятинаправленный инструмент для настройки станков с ЧПУ

Шаги калибровки инструмента для настройки инструмента:

1. Закрепите основание инструмента для установки инструмента на верстаке (верстак должен быть очищен, а поверхность основания должна быть выровнена циферблатным индикатором после фиксации).

2. Закрепите инструмент для установки инструмента на основании (также Используйте циферблатный индикатор, чтобы сгладить контактную поверхность).

3. Хорошо прочертите леску и завяжите ее галстуком, не затрагивая ее.

4. Провожите инструмент для настройки инструмента.

5. Установите плоский резак для коррекции и Измерьте длину фрезы (установочный штифт с относительно плоским торцом или ручка фрезы, используемая в обычное время).

6. Установите установленный стандартный нож на шпиндель. Вручную переместите шпиндель в верхнюю часть инструмента для настройки инструмента и Медленно отрегулируйте оси X, Y, чтобы ручка была примерно посередине инструмента для настройки инструмента, а затем медленно Опустите ось Z, чтобы активировать сигнал инструмента настройки. (Когда сигнал вот-вот сработает, используйте минимальное увеличение, чтобы несколько раз снизить и сработать вперед и назад, и, наконец, установите его в положение триггера, то есть только что сработавшая позиция красная, а состояние триггера заключается в том, что индикатор меняется с зеленого на красный).

7. Запишите текущее значение механических координат. (То есть механические координаты X и Y находятся в середине прибора для настройки инструмента, а координаты оси Z находятся в механических координатах, когда сигнал только что срабатывает)
