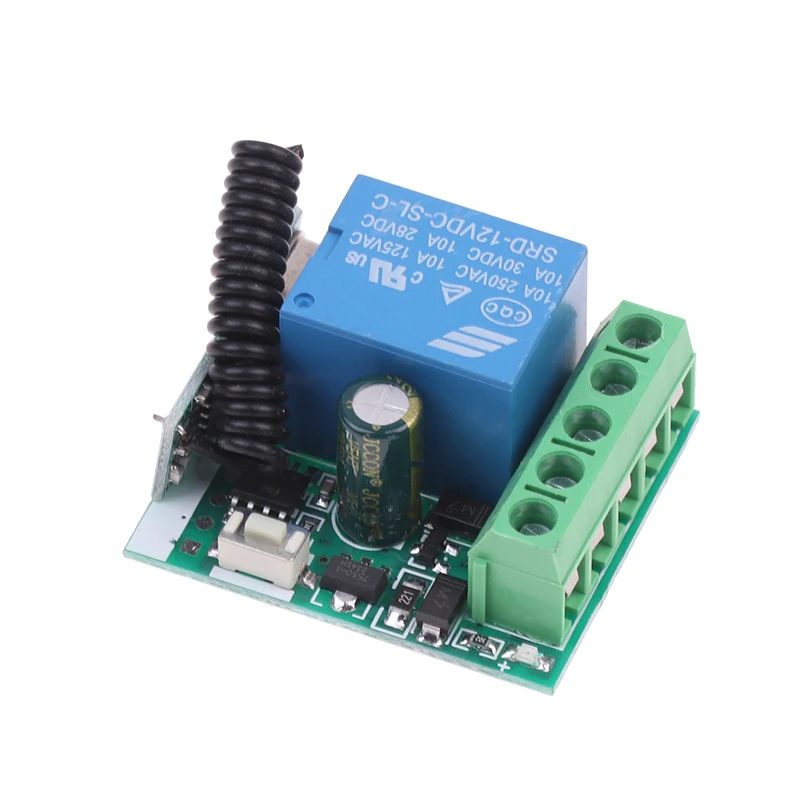

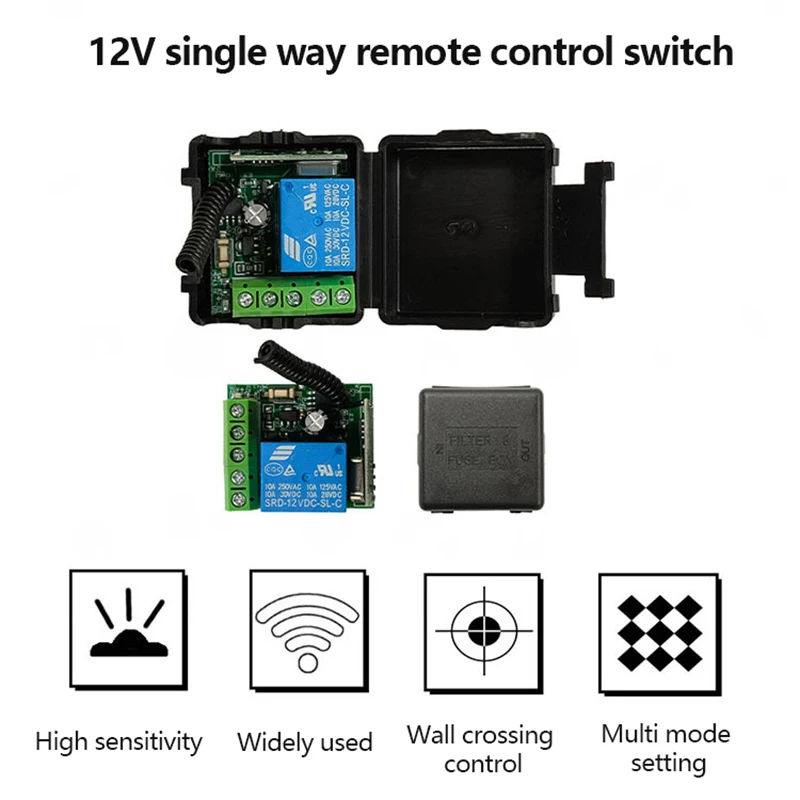

Радиочастотный передатчик 433 МГц

Входное напряжение: 12 В

• Чувствительность приемника: > 97 дБм

• Расстояние передачи:> 100 м (открытое пространство)

• Режим декодирования: программное декодирование MCU

• Удаленное хранилище: 20

• Поддержка удаленного типа: код обучения EV1527

• Режим работы: Мгновенный, переключение, задержка с фиксацией (5S, 10 с, 15 с)

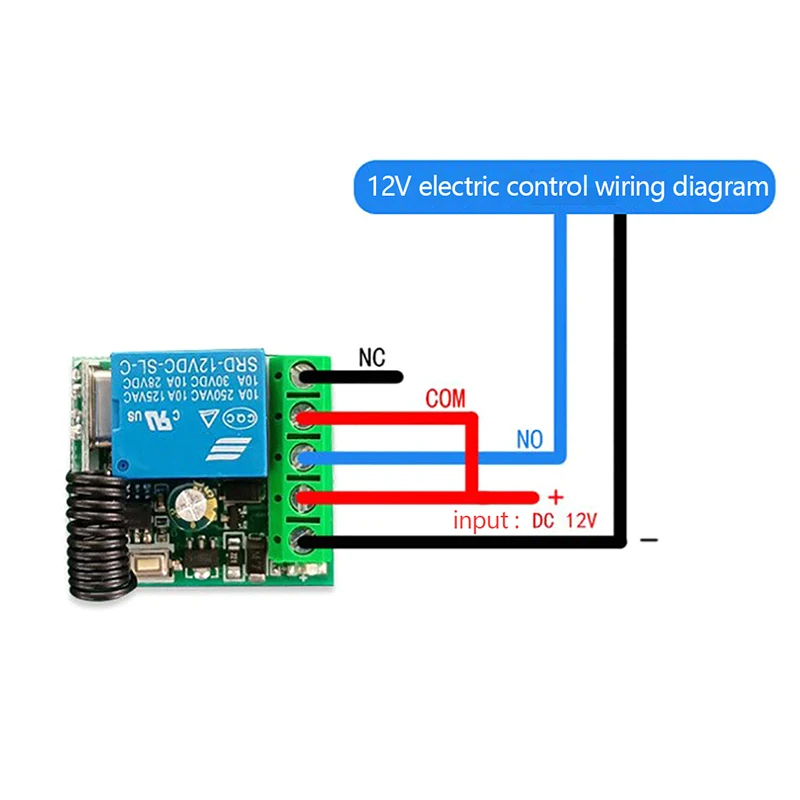

• Выходной терминал: NO , NC , COM

• Размер печатной платы: 35x30x18 мм (Д, Ш, В)

• Батарея пульта дистанционного управления: 2 батарейки CR2016 по 3 В

Примечание: Максимальная входная мощность составляет 12 В.

Удаленное Программирование

Режим работы:

1. Inching режим: нажмите пульт дистанционного управления, реле подключится, а затем отпустите пульт дистанционного управления, чтобы отключить реле;

2. Режим самоблокировки: нажмите пульт дистанционного управления, реле подключится, а затем снова нажмите пульт дистанционного управления, чтобы отключить реле;

3. Режим блокировки: Нажмите кнопку дистанционного управления A, чтобы подключить реле, и нажмите кнопку дистанционного управления B, чтобы отключить реле.

4. Режим задержки: нажмите пульт дистанционного управления, реле подключится, отпустите пульт дистанционного управления и начните отсчет времени. После 5S, 10S и 15S (3 передачи) реле автоматически замыкается.

Методы обучения:

1. Метод обучения Inching:

Нажмите кнопку сопряжения кодов на панели управления один раз, и светодиодный индикатор мигнет один раз. После того, как светодиодный индикатор загорится, нажмите кнопку, необходимую для сопряжения на пульте дистанционного управления, светодиодный индикатор на панели управления мигнет 3 раза, что означает, что сопряжение выполнено успешно.

2. Метод обучения с самоблокировкой:

Дважды нажмите кнопку сопряжения кодов на панели управления, и светодиодный индикатор мигнет дважды. После того, как светодиодный индикатор загорится, нажмите кнопку, необходимую для сопряжения на пульте дистанционного управления, светодиодный индикатор на панели управления мигнет 3 раза, что означает, что сопряжение выполнено успешно.

3. Метод обучения взаимной блокировке:

Нажмите кнопку сопряжения кодов на панели управления три раза, и светодиодный индикатор мигнет три раза. После того, как светодиодный индикатор загорится, нажмите кнопку, необходимую для сопряжения на пульте дистанционного управления, светодиодный индикатор на панели управления мигнет 3 раза, что означает, что сопряжение выполнено успешно.

4. 5S метод обучения с задержкой:

Нажмите кнопку сопряжения кодов на панели управления четыре раза, и светодиодный индикатор мигнет четыре раза. После того, как светодиодный индикатор загорится, нажмите кнопку, необходимую для сопряжения на пульте дистанционного управления, светодиодный индикатор на панели управления мигнет 3 раза, что означает, что сопряжение выполнено успешно.

5. Метод обучения с задержкой 10S:

Нажмите кнопку сопряжения кодов на панели управления пять раз, и светодиодный индикатор мигнет пять раз. После того, как светодиодный индикатор загорится, нажмите кнопку, необходимую для сопряжения на пульте дистанционного управления, светодиодный индикатор на панели управления мигнет 3 раза, что означает, что сопряжение выполнено успешно.

6. Метод обучения с задержкой 15 с:

Нажмите кнопку сопряжения кодов на панели управления шесть раз, и светодиодный индикатор мигнет шесть раз. После того, как светодиодный индикатор загорится, нажмите кнопку, необходимую для сопряжения на пульте дистанционного управления, светодиодный индикатор на панели управления мигнет 3 раза, что означает, что сопряжение выполнено успешно.

Метод очистки:

Нажмите кнопку сопряжения кода на панели управления восемь раз, тогда он автоматически очистит Все изученные пульты дистанционного управления. После очистки ранее изученный пульт дистанционного управления больше не может использоваться.

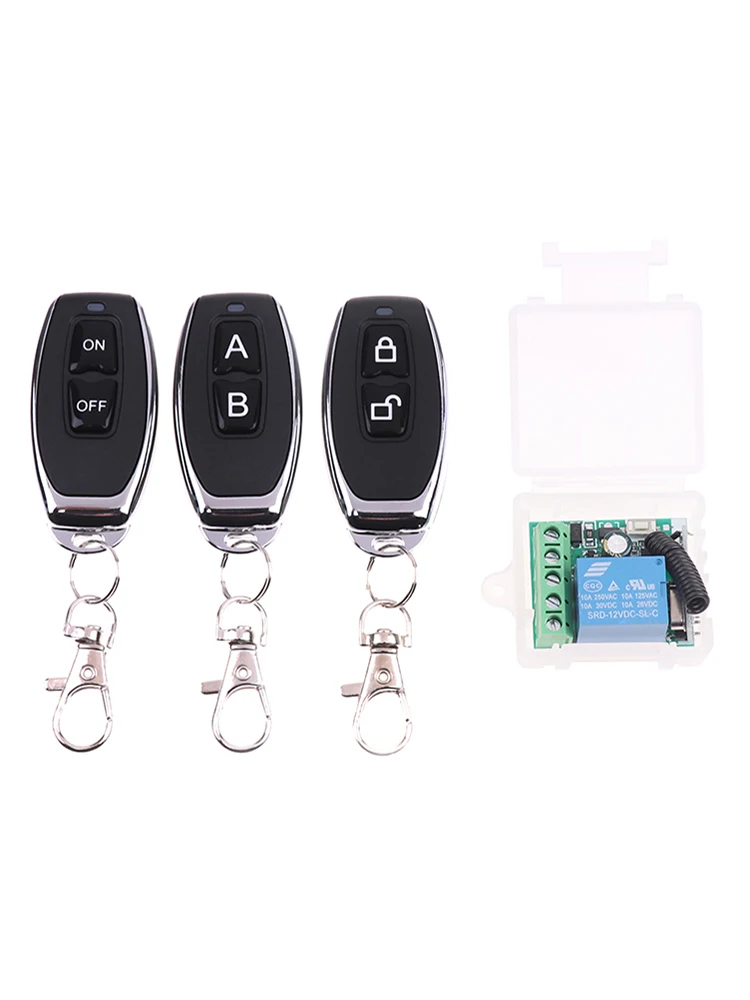

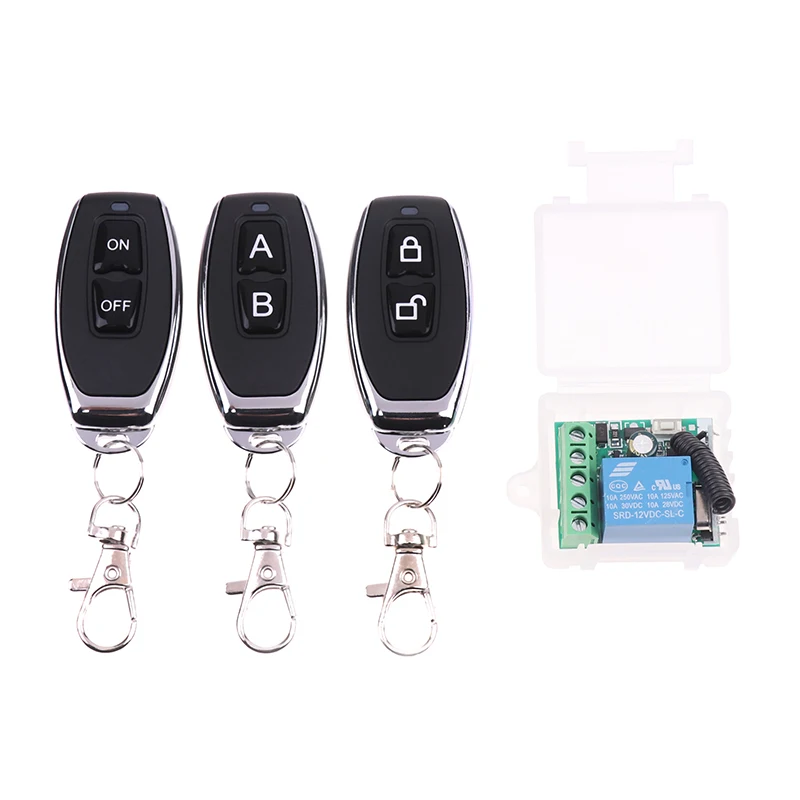

Пакет включающий:

1 * Модуль приемника

1 * пульт дистанционного управления (с батареей)
