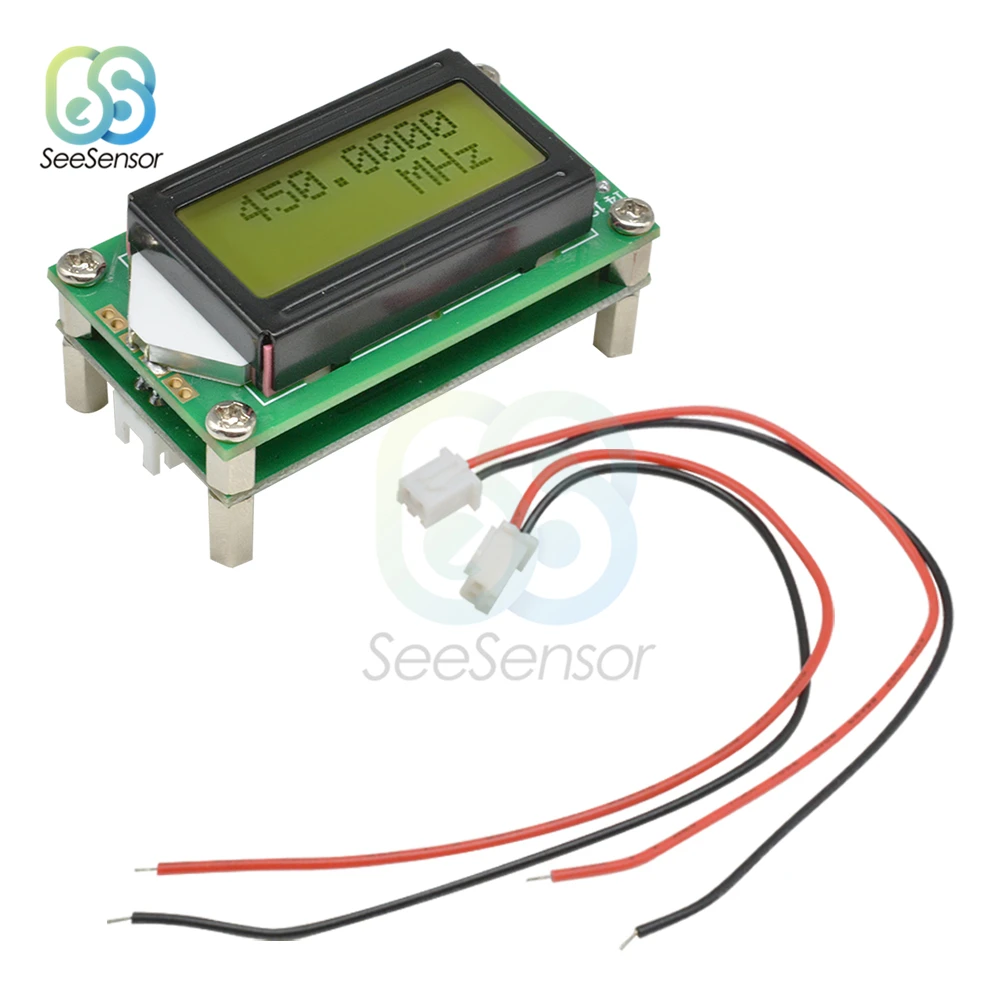

Радиочастотный счетчик, тестер с цифровым ЖК-дисплеем для радиолюбителей, PLJ-0802-E, диапазон от 1 МГц до 1,2 ГГц

Код товара: A4001247558178

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

PLJ-0802 Встроенный Интеллектуальный частотомер, разработанный специально для приборов измерения частоты HAM.

Его небольшой и изысканный, простой, надежный, в основном для приемопередатчика DIY для отображения значения частоты также может использоваться для обычного измерения частоты.

8-битный микроконтроллер PIC16F648A Micro chip в качестве ядра высокопроизводительного частотомера 1, 2 ГГц.

Встроенная опорная частота с использованием кварцевого генератора с температурной компенсацией и управлением напряжением (± 2,5 ppm VC-TCXO).

Конструкция с двойной ПЧ, ПЧ и режим добавления/вычитания могут быть предварительно установлены индивидуально.

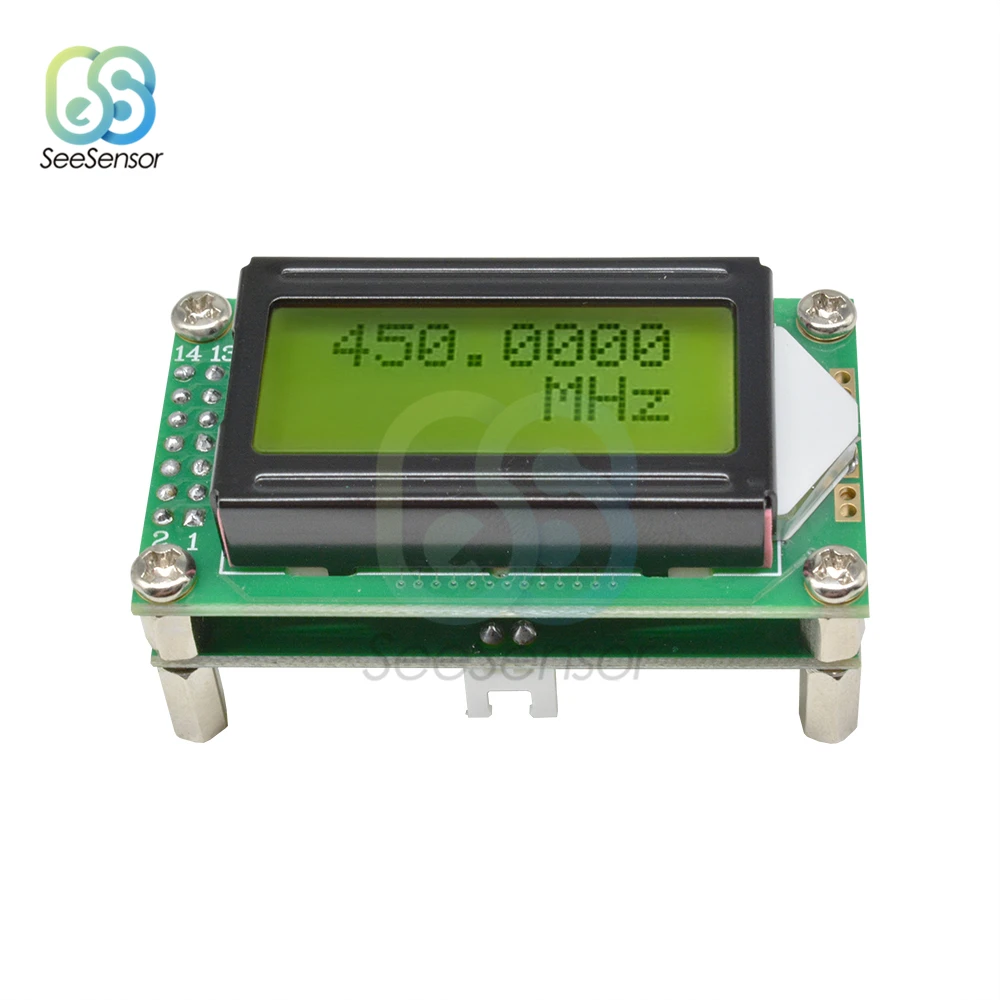

ЖК-экран LCD0802, может отображаться до 7 цифр, значение частоты недействительно, нулевое автоматическое гашение.

Обратный дизайн с защитой от мощности, программы с низким энергопотреблением на батарейках.

Двухкнопочное управление, хороший человеко-машинный интерфейс.

Настройки автоматически сохраняются, при следующей загрузке напрямую вызываются.

Технические параметры:

Время ворот: 0,64 сек

Диапазон измерения: от 1 МГц до 1,2 ГГц

Точность измерения: ± 100 Гц

Чувствительность канала: (HM8134-2 данные)

Частота теста (МХз): 5 10 30 60 100 150 200 300 450

Чувствительность (мВ RMS): 35 20 10 3 3 4 8 15 12

Частота теста (МХз): 500 550 600 700 800 900 1000 1100 1200

Чувствительность (мВ RMS): 14 30 65 80 80 35 175 270 310

Рабочее напряжение: вход постоянного тока: 9 В ~ 12 В постоянного тока (защита от обратной полярности с источником питания)

Рабочий ток: включить подсветку: ≤ 55 мА

Отображаемые цифры: отображаются 8 самых высоких цифр

Физические Размеры: Высота × ширины × длины: 58 мм × 32 мм × 27 мм

Настройки IF: регулируемый Минимальный шаг IF составляет 100 Гц, диапазон от 0 до 999,9999 МГц, может быть установлен для увеличения режима IF или уменьшенной IF.

Опорная частота: кварцевый генератор с регулируемым напряжением и температурной компенсацией 13000 МГц (VC-TCXO) в корпусе 5032 имеет стабильность частоты ± 2,5 ppm.

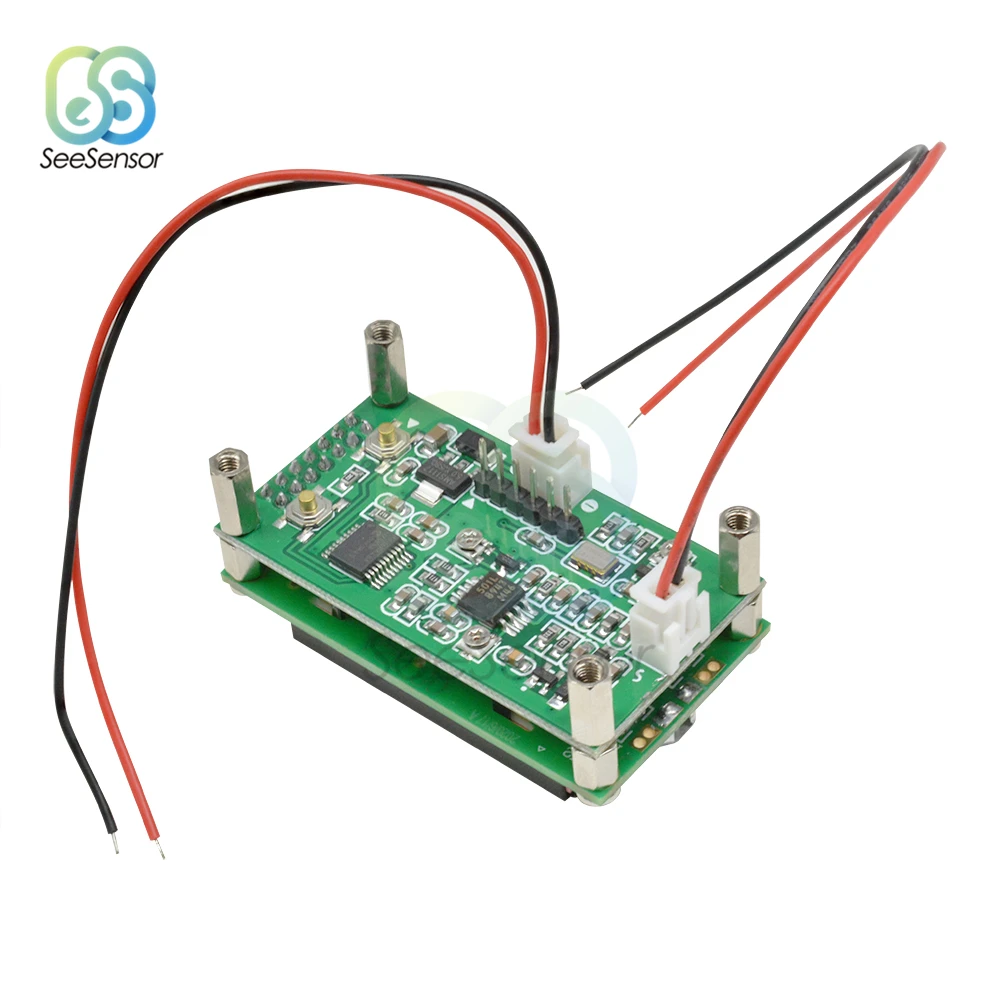

Встроенный интерфейс:

ВХОД RF (входной сигнал измерения): гнездо с квадратной горловиной XH2.54-2P

ICSP INPUT (интерфейс программирования MCU): XH2.54-6P контакт

ВХОД ПИТАНИЯ (разъем питания): гнездо квадратного порта XH2.54-2P

Список пакетов:

1 * PLJ-0802-E счетчик частоты

Характеристики:

Название бренда	Aideepen
Номер модели	1MHz-1.2GHz RF Frequency Counter
Происхождение	Китай
Сертификация	NONE
Размеры	58mm x 32mm x 27mm
Товары для ремонта	Электрический
Рабочая температура	Pls check description
Тип дисплея	Только цифровой
Диапазон измерений	1MHz-1.2GHz
Класс точности	High
Единица измерения	штука/штуки
Количество	1
Название бренда	Aideepen
Номер модели	1MHz-1.2GHz RF Frequency Counter
Происхождение	Китай
Сертификация	NONE
Размеры	58mm x 32mm x 27mm
Товары для ремонта	Электрический
Рабочая температура	Pls check description
Тип дисплея	Только цифровой
Диапазон измерений	1MHz-1.2GHz
Класс точности	High
Единица измерения	штука/штуки
Количество	1
