Радиоизмеритель мощности с фоновой подсветкой

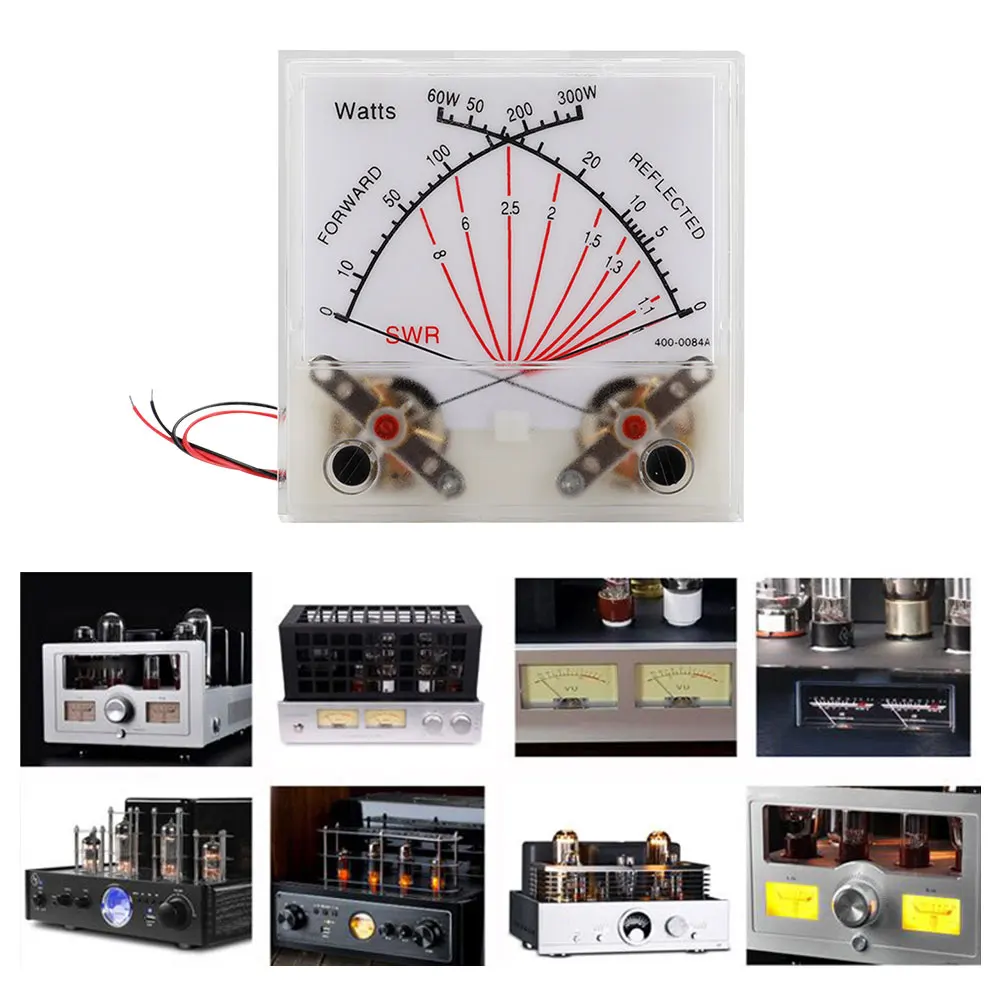

Коэффициент стоячей волны КСВ ваттметр Радиостанция Вперед 300 Вт Отраженная панель 60 Вт Передатчик измерителя мощности VU с подсветкой
Спецификация:
1 Подвижная часть: подвижный тип катушки
2 Чертеж возникновения: См. Прикрепленную страницу для деталей
Материал 3 указателей: цинк-никелевый сплав
Цвет указателя: черный
Направление поворота указателя: слева направо
Длина указателя: 49 ± 1 мм, от конца иглы до оси
Ширина указателя: 0,45 ± 0,05 мм
4 Материал крышки: ПММА
5 Материал нижней крышки: АБС-пластик
6 Материал магнита: Спеченный Магнит AlNiCo
7 Материал рамы: SPCC
8 Материал эмалированного провода: полиуретановый медный провод UEW
9 Положение размещения счетчика: по вертикали

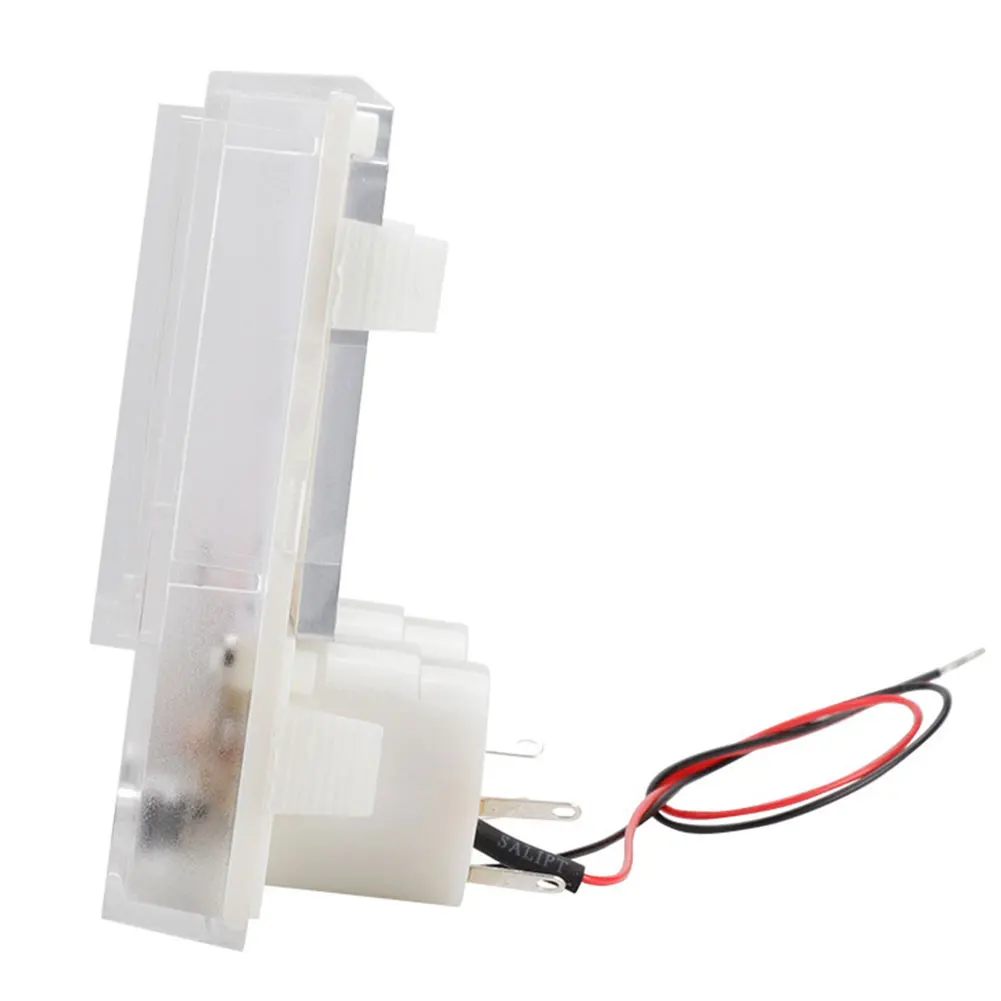

10 проводов: 2 провода 200 мм #28, один черный и один красный. Они используются для пайки положительных/отрицательных полюсов светодиодов. Для облегчения пайки концу провода требуется 5 мм меди.
11 Тип подсветки 1: два светодиода подключены последовательно «6 В, 20 мА», подключены к резистору, 620 Ом 1/2 Вт
Тип 2: Два светодиода последовательно «6 В, 20 мА», подключите резистор, 1,3 кОм 1/2 Вт
12. Размер изделия: 72*72*31 мм

Электрические характеристики:
Стандартные условия испытаний: температура 20 градусов, влажность 70%.
Если нет никакой разницы в результатах теста, его также можно проводить при нормальной температуре и влажности окружающей среды.
1 Чувствительность к току: постоянный ток, необходимый для того, чтобы указатель был на нулевой шкале до положения, указанного на табличке шкалы.
2 Максимальная чувствительность к току: 200 мкА ± 8% постоянного тока, требуемого указателем на нулевой шкале до полного положения шкалы.
3 Внутреннее сопротивление постоянного тока: 750 Ом ± 8%.
4 Сопротивление изоляции: проверьте его значение изоляции при напряжении постоянного тока 500 В, а сопротивление изоляции между корпусом счетчика и электрической цепью превышает 50 МОм.
5 Трение: после добавления тока чувствительности на измеритель он медленно уменьшается до нуля. Погрешность между положением индикации указателя и центром нулевой шкалы составляет ± 1 мм.
6 Нулевое положение: измеритель находится в стандартном положении, центр нулевой шкалы Является эталонным, а отклонение между положением указателя и центром нулевой шкалы составляет ± 1 мм.
7 Баланс: когда измеритель наклонен вперед и назад на 90 градусов относительно стандартного положения, отклонение между положением указателя и центром нулевой шкалы составляет ± 1 мм.
8 Закрепление указателя: Перегрузка по току, в три раза превышающая полномасштабный ток, добавляется мгновенно, и она медленно уменьшается до 1/2 полномасштабного тока через 7 секунд. В это время указатель может прилипать ко дну из-за разницы в температуре и влажности окружающей среды, но указатель должен вернуться в указанный диапазон в пределах 1/2 диапазона.
9 Поворот указателя: максимальный ток добавляется линейно в течение 5 секунд, а затем уменьшается до нуля линейным образом в течение 5 секунд, указатель качается без остановки и других ненормальных условий.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо тебе!
Обратите внимание, что допускается отклонение в диапазоне 1–3 см из-за проведения замеров вручную.

1 х измеритель мощности
