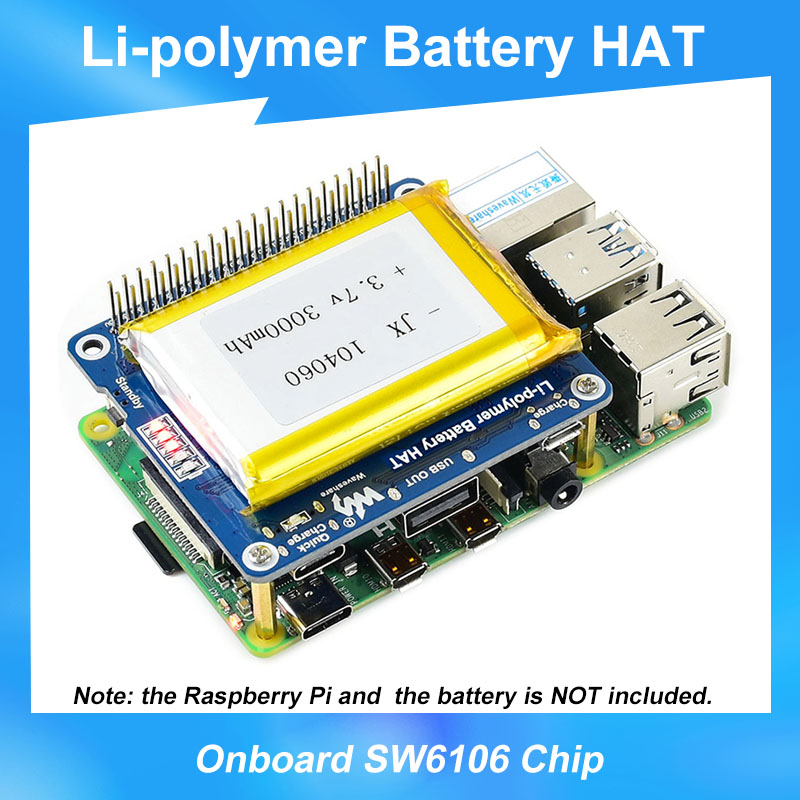

Raspberry Pi 4 литий-полимерная аккумуляторная батарея SW6106, блок питания с защитными схемами (без батареи) для RPI 4/3B +

Raspberry Pi 4 литий-полимерный аккумулятор HAT SW6106 Power Bank Решение со встроенными схемами защиты (без батареи) для RPI 4 / 3B +

ОПИСАНИЕ:

Литий-полимерный аккумулятор HAT для Raspberry Pi, решение Power Bank SW6106, со встроенными схемами защиты

Обзор:

Литий-полимерный аккумулятор HAT объединяет чип управления блоком питания SW6106, позволяющий обеспечивать регулируемое питание 5 В для вашего Raspberry Pi или других устройств 5 В от литий-полимерного аккумулятора большой емкости. Он также будет заряжать аккумулятор, поддерживает двунаправленную быструю зарядку.

По сравнению с Li-ion Battery HAT, эта HAT использует литий-полимерный аккумулятор с большей емкостью, что означает более длительный срок службы батареи и позволяет более высокие нагрузки. Размер шляпы больше подходит для Raspberry Pi B/A +/B +/2B/3B/3B +/4B.

• Литий-ионные и литий-полимерные аккумуляторы довольно нестабильны. Они могут вызвать пожар, травмы или материальный ущерб, если они не перезаряжаются или не используются должным образом.

• Не подключайте обратно полярности при подзарядке или разрядке аккумулятора. Не Используйте низкое зарядное устройство/зарядную панель для зарядки аккумулятора.

• Не используйте старые батареи вместе с новыми, Избегайте использования батарей разных марок.

• При покупке литиевой батареи всегда следует убедиться, что Спецификация батареи совместима с платой расширения. Выберите батареи от официального производителя и убедитесь, что батареи будут работать стабильно и безопасно путем испытания на старение.

• Литиевые батареи имеют ограниченный срок службы, со временем они также будут портиться. Должны быть заменены на новые, когда батареи достигают своего максимального срока службы или работают более двух лет, в зависимости от того, что наступит раньше.

• Должен быть помещен осторожно и как следует, держите его далеко от инфламмаблес и статьи взрывчатки, далеко от детей, избегают любой аварии безопасности причиненной небрежным хранением.

Особенности

• Встроенный чип SW6106, поддерживает двунаправленную быструю зарядку, поддерживает несколько протоколов быстрой зарядки, таких как PD/QC/FCP/PE/SFCP

• Схема защиты литиевой батареи обеспечивает обратную защиту, защиту от перезарядки и защиту от короткого замыкания

• Встроенные индикаторы: быстрая зарядка, мощность

• Разъем батареи PH 2,0, для подключения литий-полимерной батареи большой емкости 3,7 В 3000 мА (сертифицировано MSDS)

Технические характеристики

• Выходное напряжение: 5 В

• Напряжение заряда: 5 В

• Применимый аккумулятор: литий-полимерный аккумулятор 3,7 В (4,2 В при полной зарядке)

• Размер: 65,0 мм × 56,5 мм

• Размер монтажного отверстия: 3,0 мм

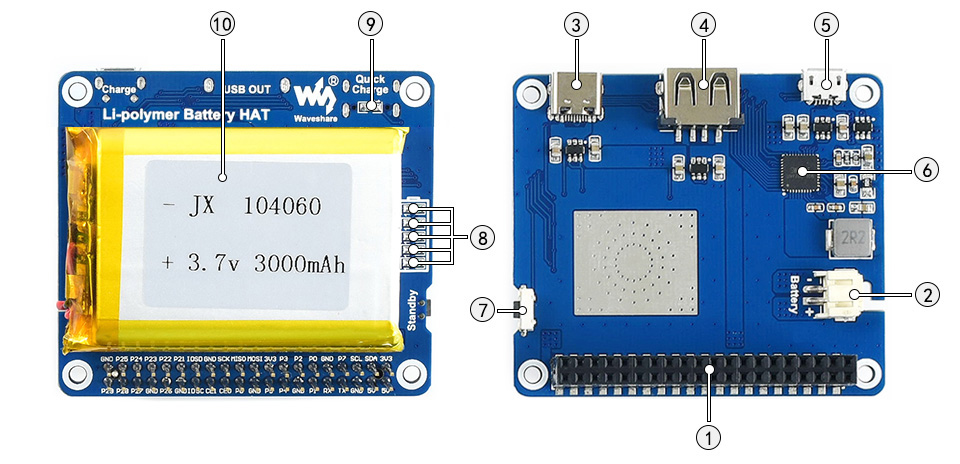

  Что есть на борту



1. 1. Разъем Raspberry Pi GPIO:Для подключения Raspberry Pi


2. 2. Разъем аккумулятора PH 2,0:Для литий-полимерного аккумулятора 3,7 В


3. 3. Разъем USB Type-C:Зарядка аккумулятора 5 В/выходная мощность, поддерживает быструю зарядку


4. 4. Разъем USB Type-A:Выходная мощность 5 В


5. 5. Разъем Micro USB:Заряд аккумулятора 5 В


6. 6. Чип управления питанием SW6106

7. 7. переключатель управления выходной мощностью
   Нажмите: режим работы, обеспечивает выход 5 В
   Двойной щелчок: режим ожидания, без вывода

8. 8. Индикатор заряда аккумулятора:5 светодиодов для индикации емкости питания и состояния зарядки


9. 9. Индикатор быстрой зарядки:Включается при быстрой зарядке


10. 10. Литий-полимерный аккумулятор:3,7 В 3000 мАч, сертифицировано MSDS

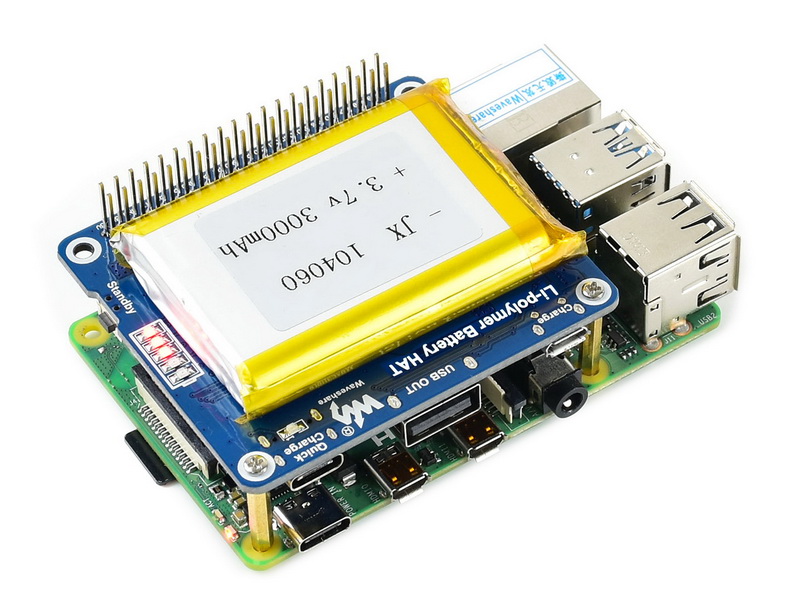

Пример

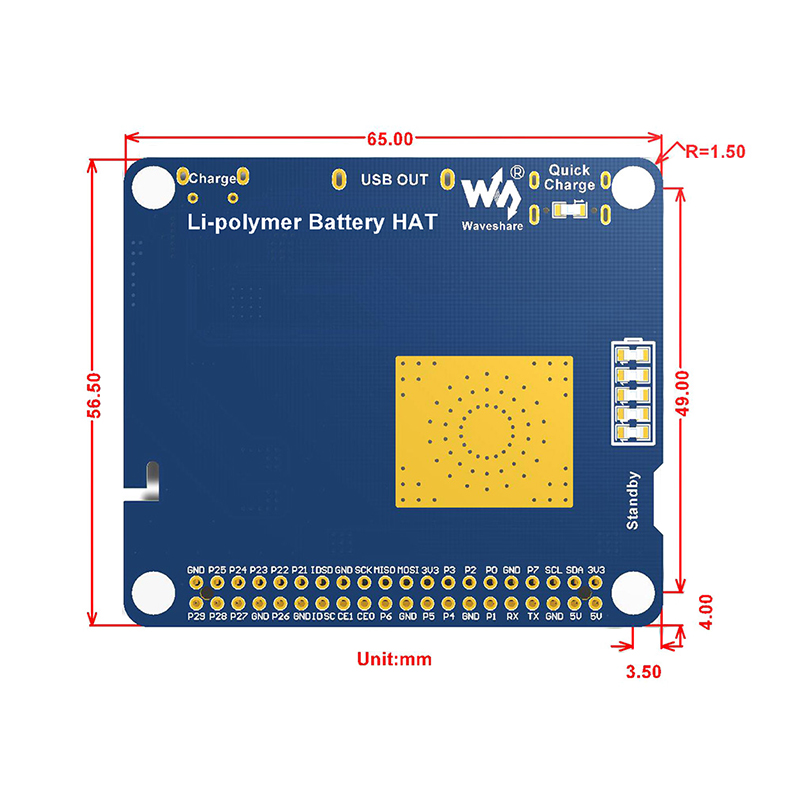

Размер

Ресурсы развития

Вики:Www.waveshare.com/wiki/Li-polymer_Battery_HAT

Вес:0076 кг
