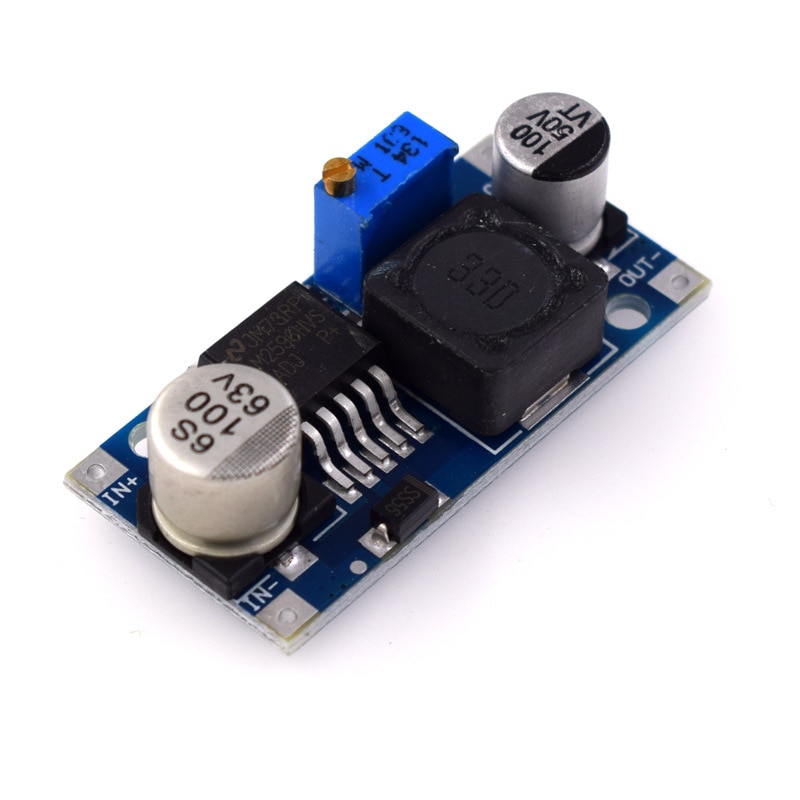

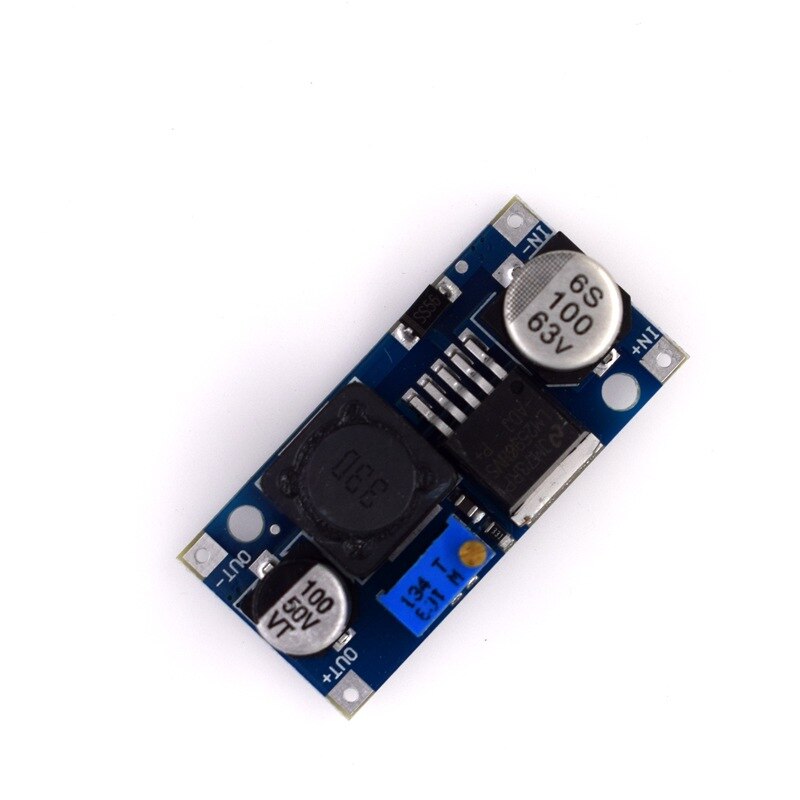

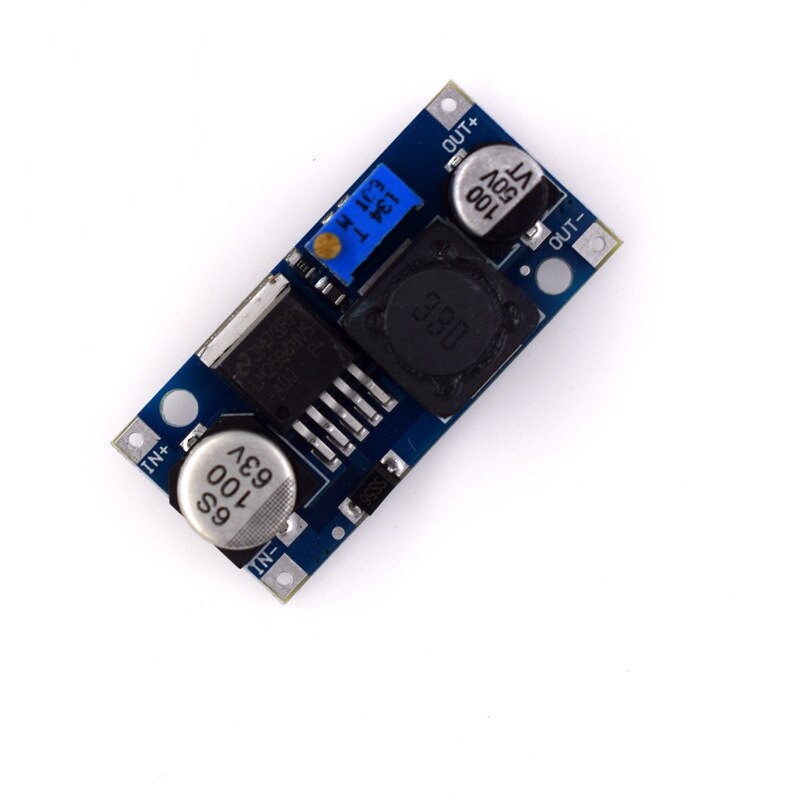

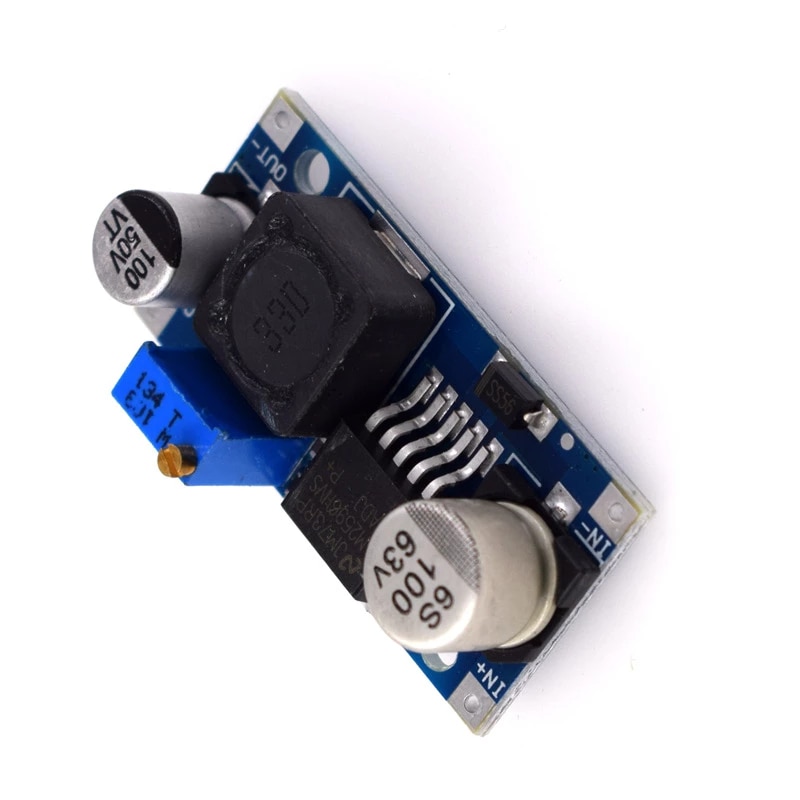

Регулируемый источник питания LM2596HVS LM2596 HV LM2596HV

Примечание: выше 50 В не может работать долгое время (рекомендуется использовать в пределах 50 В)

Это низкое напряжение падения: 1,5 В, потому что это понижающий модуль, чтобы обеспечить стабильный выход, пожалуйста, сохраняйте небольшое напряжение падения 1,5 В.

Параметры модуля

1. Длина громкости 45 * ширина 24 * высота 11 мм (включая потенциометр)

Режим ввода: IN + вход Положительный уровень, IN-вход отрицательный
Режим вывода: OUT + выходной Положительный уровень, OUT-Выход Отрицательный

1. Входное напряжение: 4,5-60 В (Примечание: выше 50 В не может работать в течение длительного времени)

Метод регулировки: сначала правильно Подключите входной источник питания (между 4,5-60 В), затем Используйте мультиметр для контроля выходного напряжения и регулировки потенциометра (обычно по часовой стрелке для повышения, обратный по часовой стрелке к понижению),

Выходное напряжение: (3-35 В) плавно регулируется (рекомендуется отладка без нагрузки).

Низкое падение напряжения: 1,5 В

Выходной ток: Номинальный ток 2А, самый большой 3А

Выходная мощность: Да 15 Вт

Эффективность преобразования: На 92% выше (чем выше выходное напряжение, тем выше эффективность)

Статическая Потребляемая мощность составляет всего около 6 мА.

Метод подключения: сварка, после добавления штифтов его можно непосредственно приварить к печатной плате.

Рабочая температура: Промышленный класс (от-40 ° C до + 85 ° C)

Регулировка нагрузки: ± 1%

Скорость регулирования напряжения: ± 0,5% (означает, что выходное напряжение будет выше при холостом ходе, но до тех пор, пока есть нагрузка 1 мА, выходное напряжение будет нормальным, это не повлияет на функцию, пожалуйста, используйте его с уверенностью.)

Защита от короткого замыкания: ограничение тока, защита от перегрева, самовосстановление.

Преимущества: Используйте двустороннюю утолщенную печатную плату с черным маслом, все используют импортные Алюминиевые Электролитические Конденсаторы SMD, мощные индукторы с высоким значением добротности. Кроме того, каждая плата прошла строгие Технические испытания, и после завершения всех испытаний она упаковывается в независимый антистатический защитный пакет.

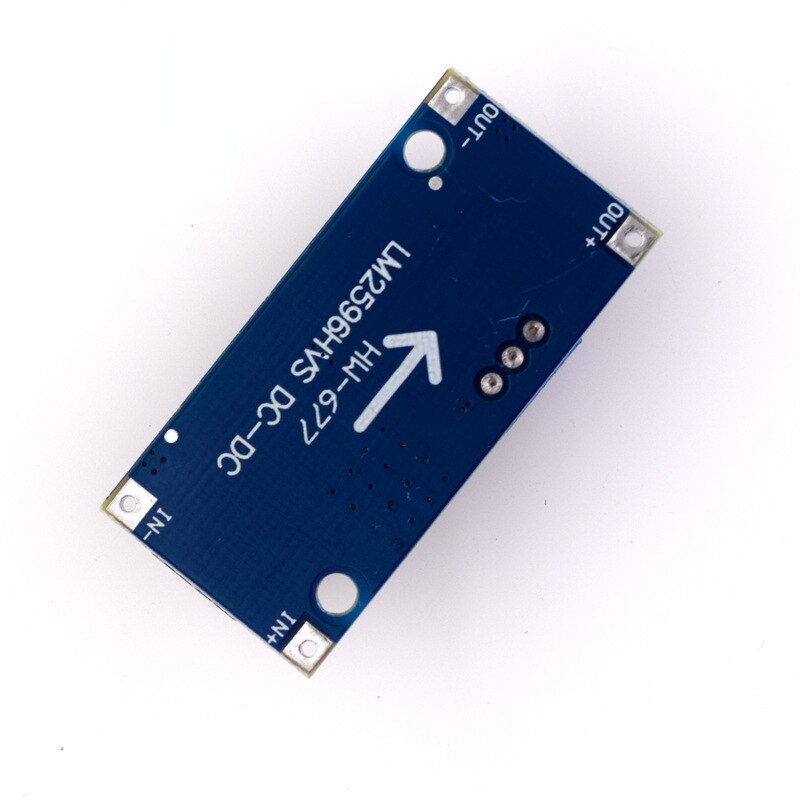

Специально разработанные 2 отверстия для крепления винтов. Четыре контактные площадки входа и выхода снабжены отверстиями для крепления контактного заголовка;

IN + вход положительный IN-вход отрицательный!

OUT + выход положительный OUT-Выход Отрицательный
