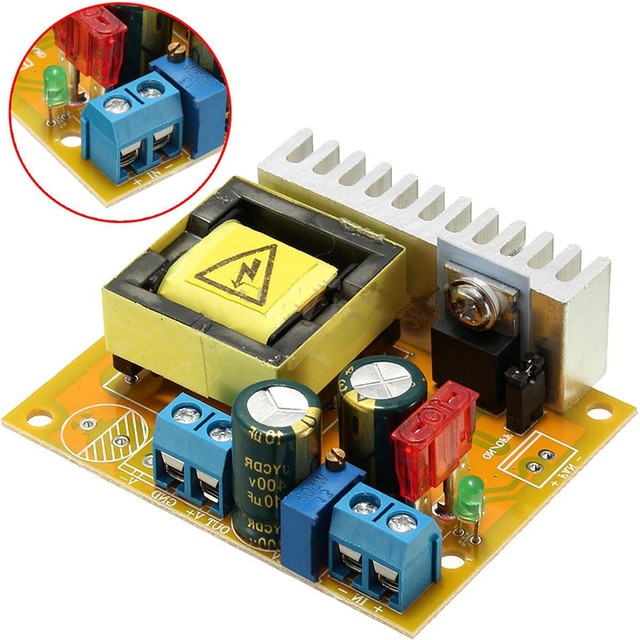

Регулируемый повышающий конденсатор ZVS

DC 8-32V к DC 45V-390V

Описание:

Высоковольтный модуль Boost
Свойства модуля: неизолированный Повышающий Модуль
Входное напряжение: 8 ~ 32 В вход (по умолчанию 10 ~ 32 В вход.)
Входной ток: 5А (макс.)
Тихий ток: 15 мА (12 В литр 50 в, выходное напряжение, чем выше ток, тем более тихий)
Выходное напряжение: + 45 ~ 390 в постоянно регулируется (по умолчанию выход ± 50 в)
Выходной ток: 0,2a Макс (с входом, выходным давлением, чем выше выходное напряжение, выходной ток меньше)
Выходная мощность: 40 Вт (пик 70 Вт)
Рабочая температура: -40 ~ + 85 градусов (температура окружающей среды слишком высокая, пожалуйста, увеличьте тепловыделение)
Рабочая частота: 75 кГц
Эффективность преобразования: до 88% (эффективность, входное и выходное напряжение, ток, давление)
Защита от короткого замыкания: Да.
Защита от перегрузки по току: Да. (Входной ток превышает 4,5a, уменьшая выходное напряжение)
Защита от перенапряжения: Да. (Выходное напряжение превышает 410 в, снижая выходное напряжение)
Защита от обратной полярности на входе: Да (без самозаживления, предохранитель обратного горения, попробуйте не обращать вспять.)
Установка: четыре винта 3 мм
Проводка: свободные сварочные выходные клеммы
Размер (Д * Ш * В):60x50x20 мм

Применение:

1. Испытательная мощность давления.
2. Охота, ликвидация мышей.
3. Зарядка конденсатора, электромагнитный источник питания.
4. Источник питания для вашего электронного устройства, в соответствии с вашей системой, может установить значение выходного напряжения.


Посылка в комплекте:

1 x модуль бустера

Примечание:
Измерения выполнены вручную, допускается погрешность в 1-5 мм, спасибо.

Постоянный ток 8-32 В в постоянный ток ± 45 В-390 в

Характеристики:
Модуль преобразователя высокого напряжения
Свойства: неизолированный Повышающий Модуль
Входное напряжение: выбор диапазона входного напряжения (Перемычка выбирается через заднюю часть печатной платы, настройка по умолчанию 10-32 В вход)
1. Вход 8в-16в
2. Вход 10в-32в
Входной ток: 5А (макс.)
Ток покоя: 15 мА (12 В Шаг до 50 в, чем выше выходное напряжение, тем выше ток)
Выходное напряжение: ± 45-390 в постоянно регулируется (выход по умолчанию ± 50 В. Этот модуль имеет функцию регулятора, после того, как регулируемое выходное напряжение стабильное и неизменное, а не с изменением входного напряжения)
Выходной ток: 0,2a Макс.
Выходная мощность: 40 Вт (пик 70 Вт)
Рабочая температура: -40 ℃ ~ + 85 ℃
Рабочая частота: 75 кГц
Эффективность преобразования: до 88%
Защита от короткого замыкания: Да. (Вход 10А предохранитель, на выходе, пожалуйста, не дуги короткого замыкания, это может повредить компонент, если вам нужно, пожалуйста, добавьте резистор мощности в серии для ограничения)
Защита от перегрузки по току: Да. (Входной ток превышает 4,5a, уменьшая выходное напряжение)
Защита от перенапряжения: Да (выходное напряжение превышает 410 в, понижающее выходное напряжение) защита от обратной полярности на входе: Да (без самозаживления, предохранитель обратного горения, вам лучше не обращать его вспять).
Размеры: 60 (Д) * 50 (Ш) * 22 (В) мм

Время зарядки конденсатора измеряется данными:
470 мкФ Полная зарядка до 390 в время 2 секунды
1000 мкФ Полная зарядка до 390 в время 4 секунды
2200 мкФ Полная зарядка до 390 в время 8 секунд
4700 мкФ Полная зарядка до 390 в время составляет 18 секунд

Предупреждение! Выходная мощность модуля Высоковольтная, на людей, животных опасна для жизни, конечно, пожалуйста, обратите внимание на меры безопасности. Мы не несем ответственности.

Посылка в комплекте:
1 х повышающий преобразователь постоянного тока ± 45-390 в выход
