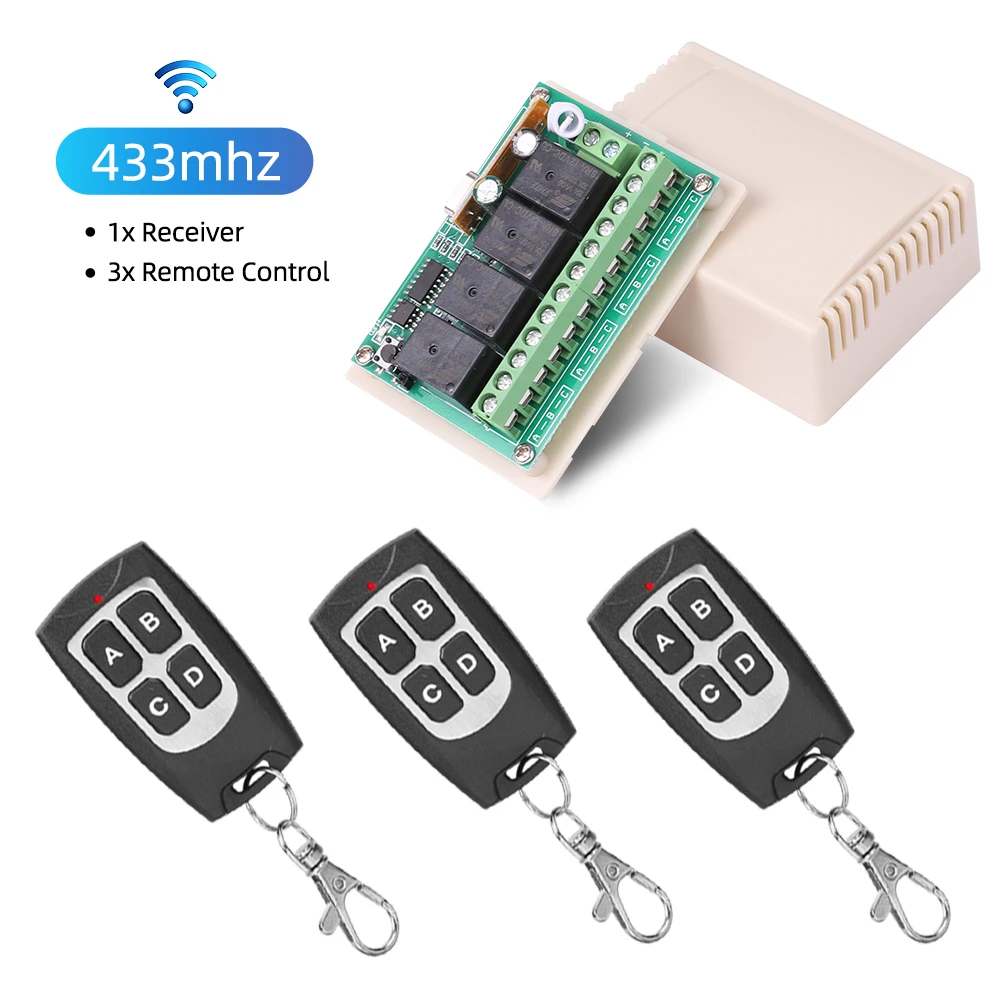

Релейный модуль 433 МГц 6 в 12 В постоянного тока

Для модуля приемника:
Рабочее напряжение: 12 В постоянного тока
Вид продукции: 4-канальном пульте дистанционного управления Управление переключатель
Режим работы RF: задать супергетеродинный
Режим приемной модуляции: ASK
Режим работы: Мгновенный/тумблер/защелкивающийся и т. Д.
Режим соответствия: Интеллектуальный код обучения.
Частота RF: 433 МГц
Чувствительность приема: >104dbm








Для дистанционного передатчика:
Рабочая частота RF: 433 МГц
Кодированная система: 1527 код обучения
Рабочее напряжение: 6 В постоянного тока
Рабочий ток: 15 мА
Система модуляции: ASK
Беспроводное Рабочее расстояние: 100 м (свободное пространство)
Цвет: черный

Описание операции:

О режиме работы:

1. Мгновенный/Joggle: Нажмите и удерживайте->On; Release->OffKeep нажмите на одну кнопку, соответствующий канал работает/ВКЛ; Отпустите палец стоп/выкл. (4-канальный переключатель (приемник) требуется 4 кнопки дистанционного управления (передатчик)

2. Переключение/самоблокировка: нажатие-> включение; Повторное нажатие-> выключение нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите эту же кнопку снова, чтобы остановить/выключить. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

3. Блокировка/блокировка: нажатие-> ВКЛ; Нажмите другую кнопку-> выключение нажмите одну кнопку в течение одного времени, соответствующий канал работает/включается; нажмите другую кнопку, чтобы остановить/выключить (в то же время работает другой соответствующий канал). (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик).

Настройка режима работы:

1. Мгновенный режим: Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор на пульте управления позволяет успешно установить мгновенный режим.

2. Режим переключения: два раза нажмите кнопку обучения на плате приемника дважды (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный пульт дистанционного управления позволяет успешно установить режим переключения.

3. Блокированный режим: Нажмите кнопку обучения на плате приемника три раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, три раза сигнальный светодиодный индикатор на пульте дистанционного управления позволяет успешно установить режим блокировки (первая кнопка включена, Вторая кнопка выключается).

4.2CH мгновенный + 2CH переключатель: Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.

5. 2CH мгновенный + 2CH Блокировка: Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.

6. Переключение 2CH + Блокировка 2CH: Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.

7. 2CH защелка + 2CH защелка: Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза через светодиодный индикатор дистанционного управления означает успешную настройку.

8. Удаление существующих данных дистанционного управления: восемь раз нажмите кнопку обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, это означает, что существующие пульты дистанционного управления удаляются успешно.
