NE555 Модуль реле задержки/Модуль реле отключения задержки

Модуль реле отключения задержки

Параметры и описание продукта

• Размер: 6,8 см * 2,1 см

• Основной чип: NE555

• Рабочее напряжение: 12 вольт постоянного тока

Особенности:

Когда реле источника питания включено, оно немедленно втягивается, а затем отключается с задержкой в 1-10 секунд. В частности: после подачи питания 12 В на Реле немедленно закроется, а состояние выходной клеммы реле: нормально разомкнутый и общественный проводимость, нормально замкнутый и общественное отключение; после задержки 1-10 С (можно регулировать) реле отключается, в это время, Состояние релейного выходного терминала: нормально разомкнутый и отключенный, нормально закрытый и общественный проводимость; до тех пор, пока модуль выключен, это состояние всегда будет поддерживаться.

• Время задержки регулируется (0 ~ 10 секунд)

• Добавление потенциометра может увеличить время задержки

• Увеличение конденсатора C1 может увеличить время задержки

• С индикатором входной мощности

• С встроенным индикатором реле

• Он может управлять оборудованием переменного тока 220 В/10 А. (Максимальное устройство управления 2000 Вт)

• С релейной защитой от свободного хода.

• Формула времени задержки: T = 1.1RC. Например: конденсатор 100 мкФ Резистор 100K T = 1,1*100000*0,0001 = 11 секунд

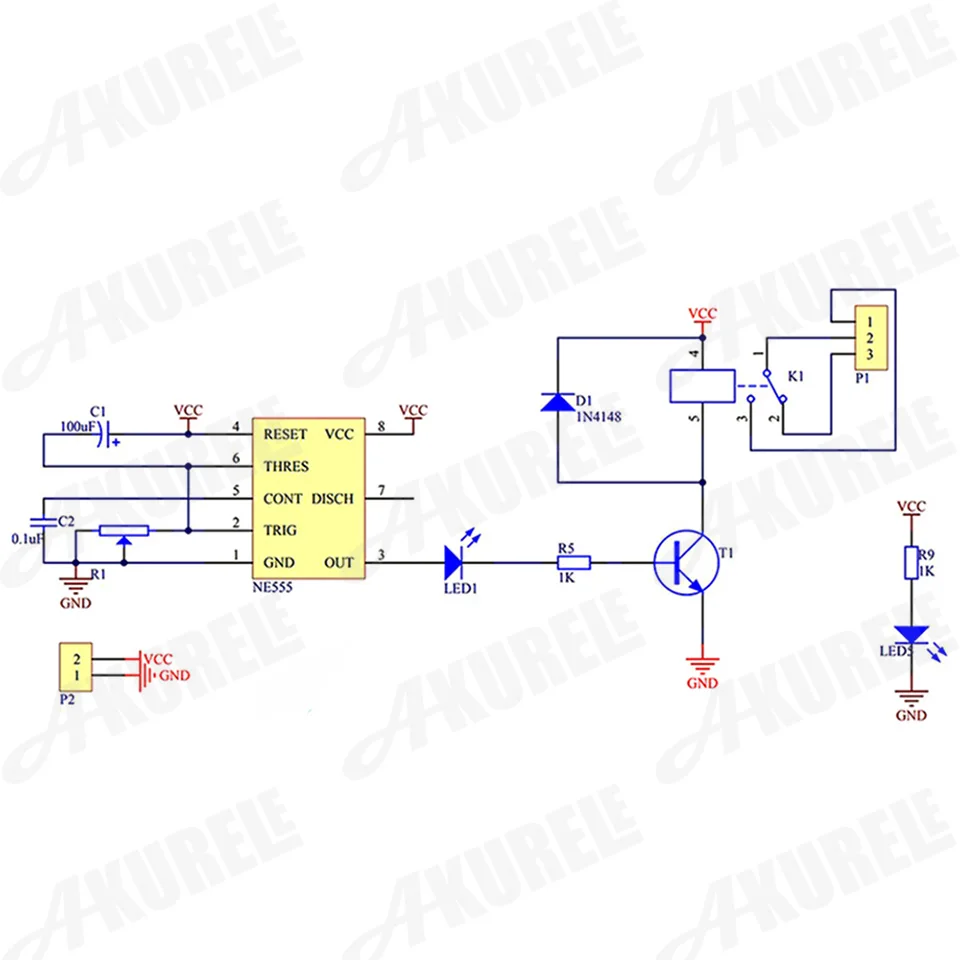

Принципиальная схема:

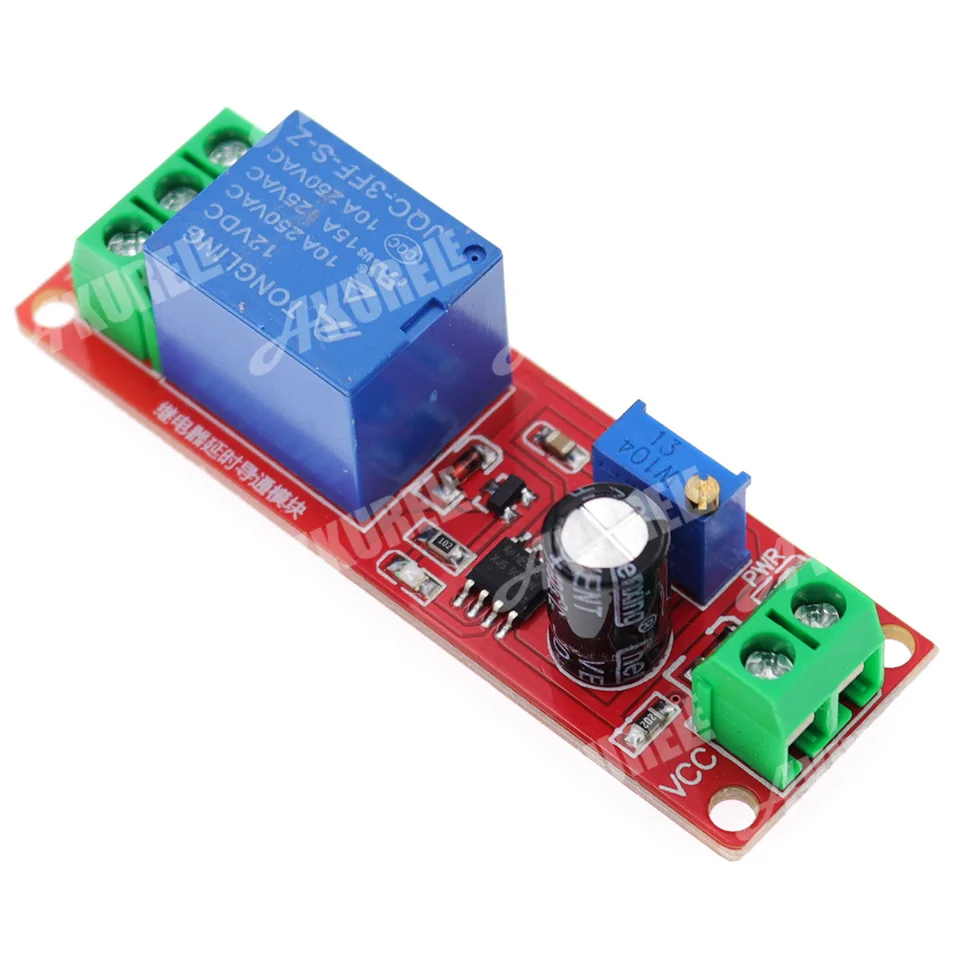

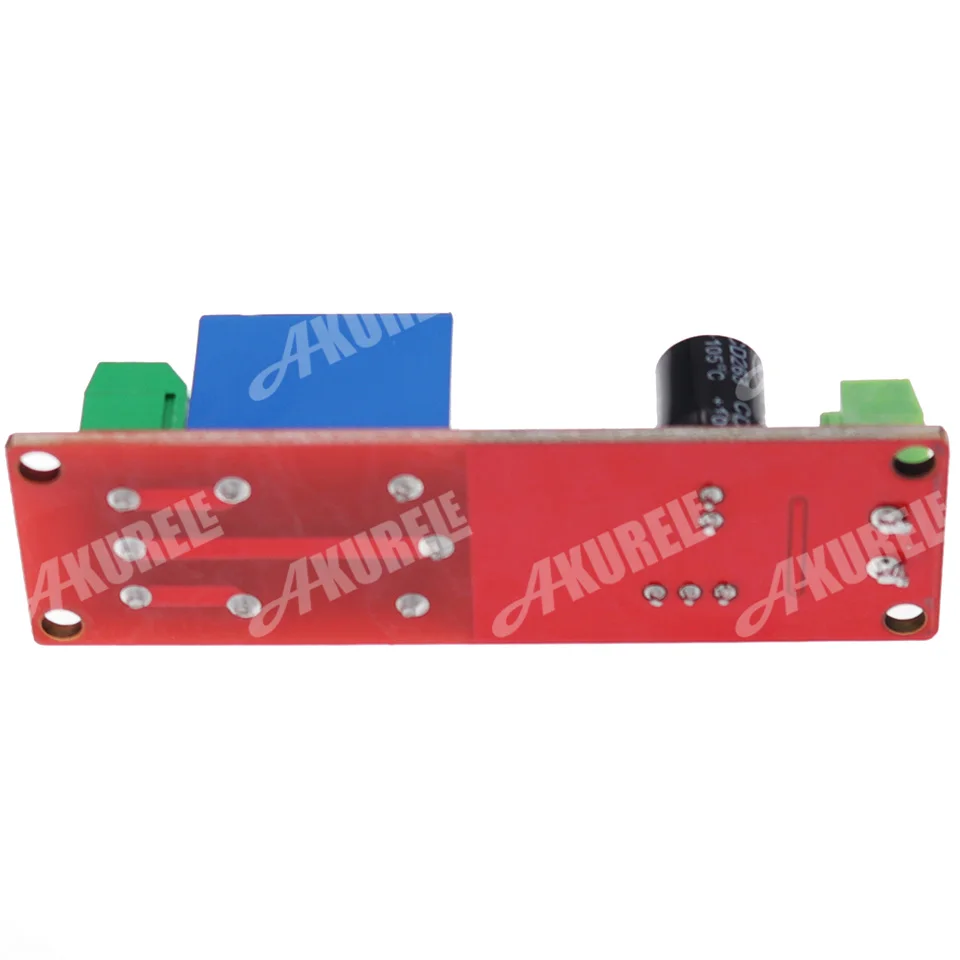

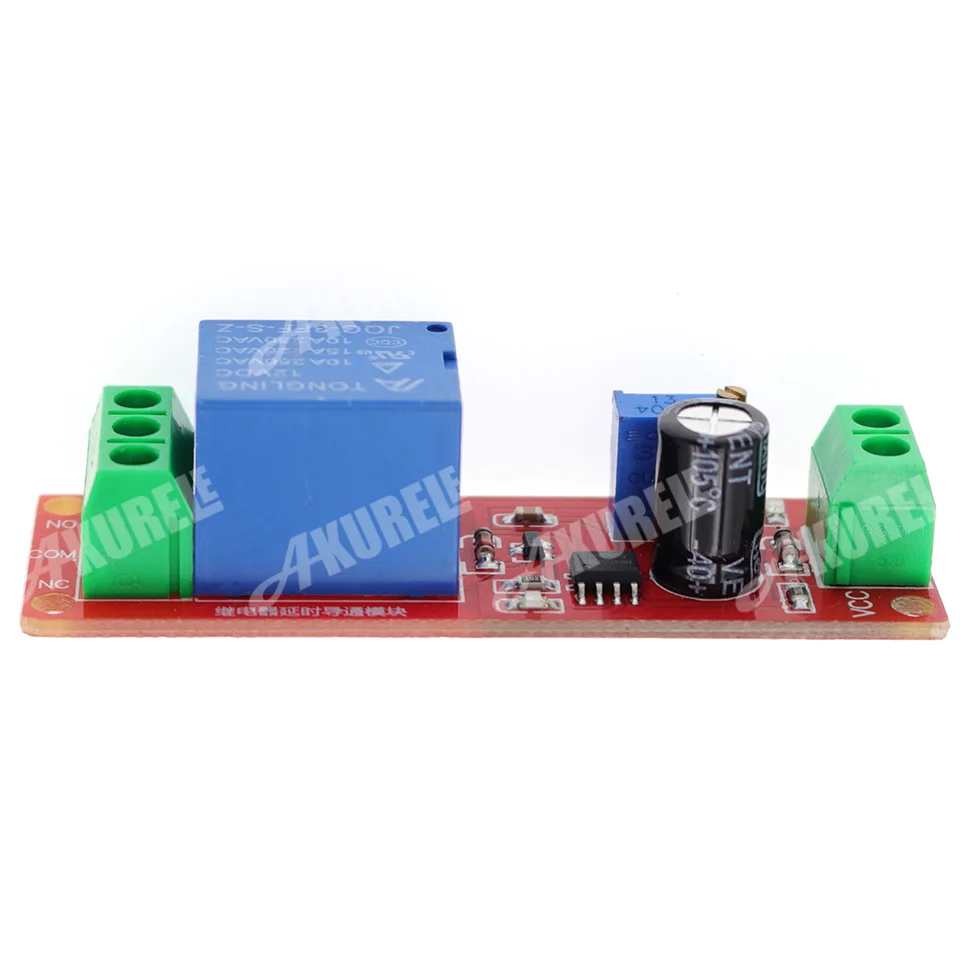

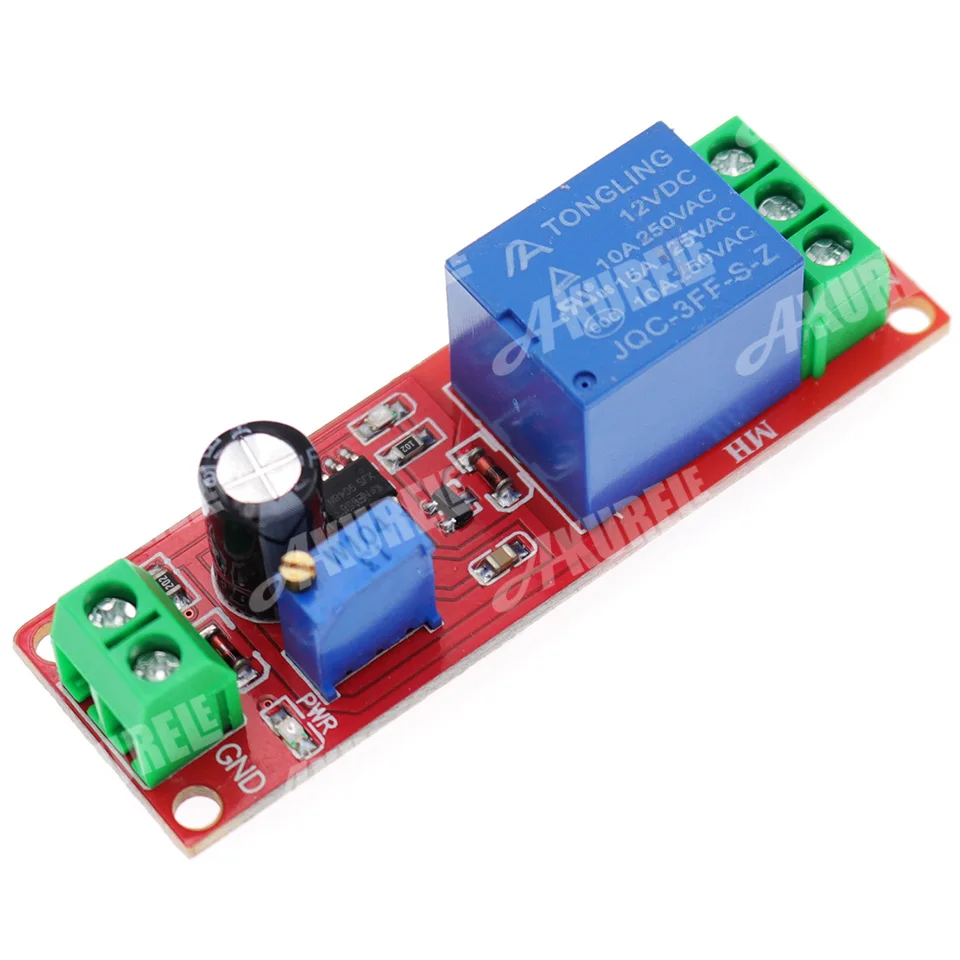

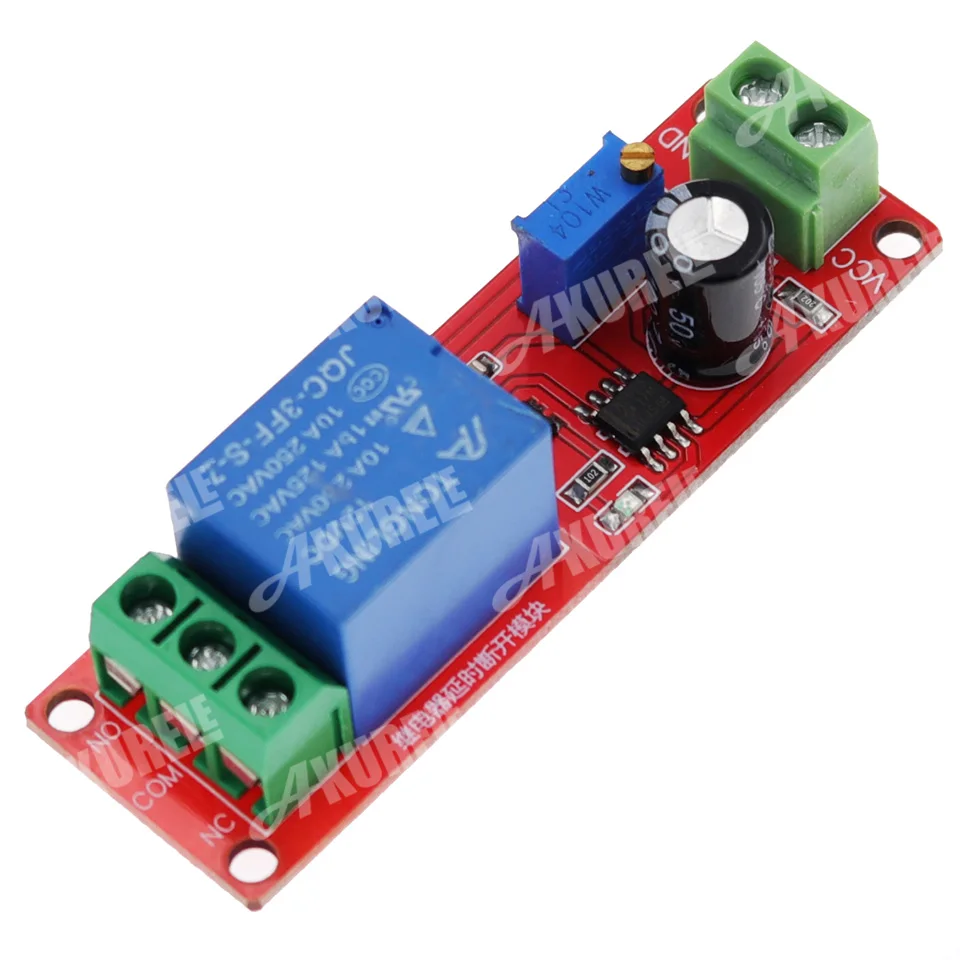

Фотографии продукта:Модуль реле задержки

Приложения:

• Встроенное оборудование подключено со временем задержки, чтобы предотвратить сгорание оборудования автомобиля из-за чрезмерного тока, когда автомобиль горит.

• Когда необходимо запускать последовательно, не допускайте одновременного запуска нескольких устройств, а ток слишком велик, чтобы сжечь электроприборы.

Описание параметра продукта:

• Размер: 6,8 см * 2,1 см

• Основной чип: NE555

• Рабочее напряжение: 12 вольт постоянного тока

Особенности:

• Включите реле питания, чтобы задержать втягивание. В частности: после подачи питания 12 В на реле не поглощается немедленно, а состояние выходной клеммы реле: нормально разомкнутый и отключение общего пользования, нормально замкнутый и общественное проводимость; после задержки 1-10 С (можно отрегулировать) Реле В это время, Состояние релейного выхода: нормально разомкнутый и общая проводимость, нормально замкнутый и общее отключение; до тех пор, пока модуль не запитан, это состояние всегда будет поддерживаться.

• Время задержки регулируется (0 ~ 10 секунд)

• Добавление потенциометра может увеличить время задержки

• Увеличение конденсатора C1 может увеличить время задержки

• С индикатором входной мощности

• С встроенным индикатором реле

• Он может управлять оборудованием переменного тока 220 В/10 А. (Максимальное устройство управления 2000 Вт)

• С релейной защитой от свободного хода.

• Формула времени задержки: T = 1.1RC. Например: конденсатор 100 мкФ Резистор 100K T = 1,1*100000*0,0001 = 11 секунд

Принципиальная схема:
