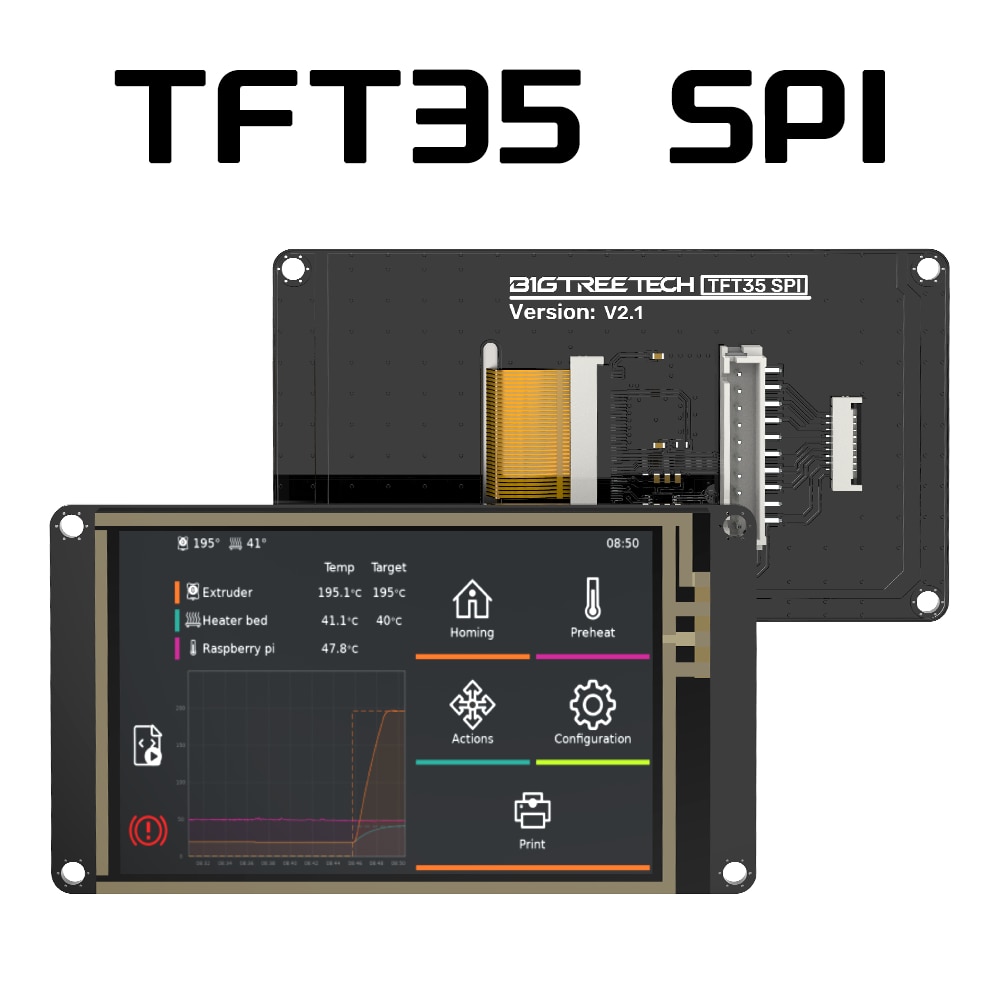

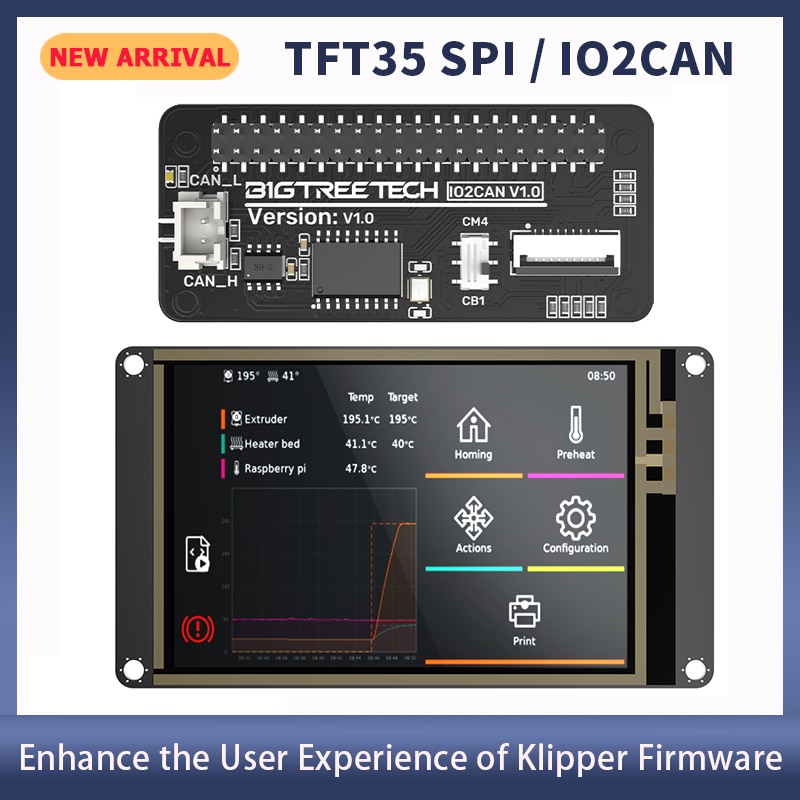

Сенсорный экран BIGTREETECH TFT35 SPI V2.1 с модулем IO2CAN V1.0

Примечание.

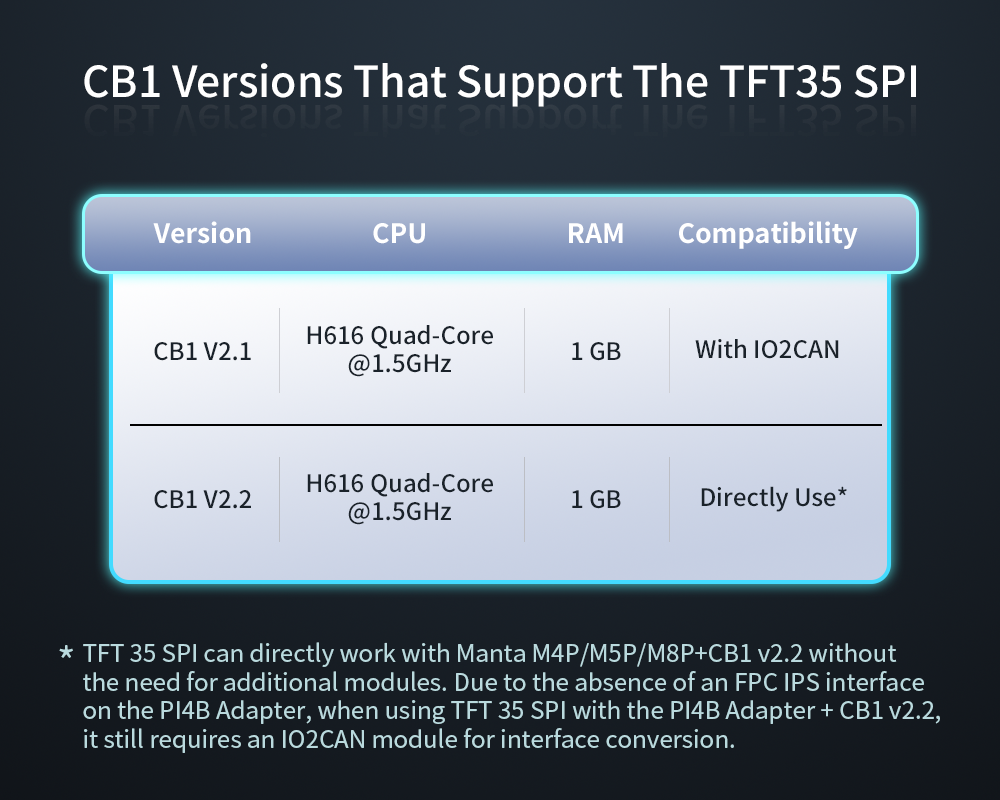

Если у вас естьCB1 V2.1,Пожалуйста, выберите:TFT35SPI V2.1 + IO2CAN V1.0

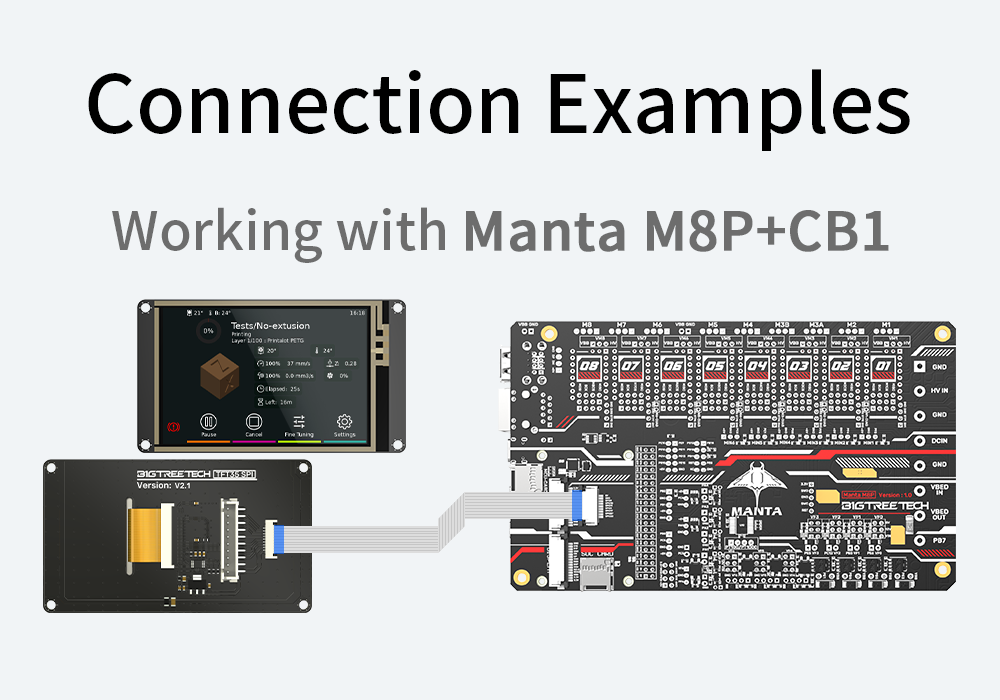

TFT 35 SPI может напрямую работать с Manta M4P/M5P/M8P + CB1 v2.2 без необходимости дополнительных модулей.

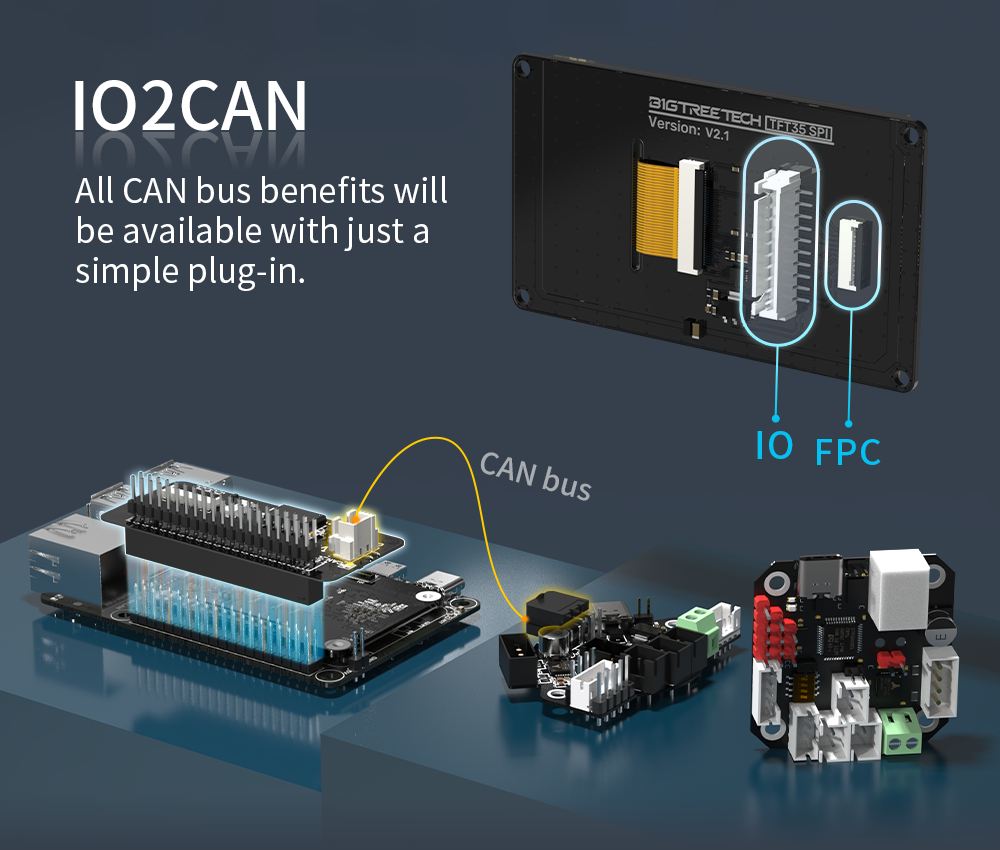

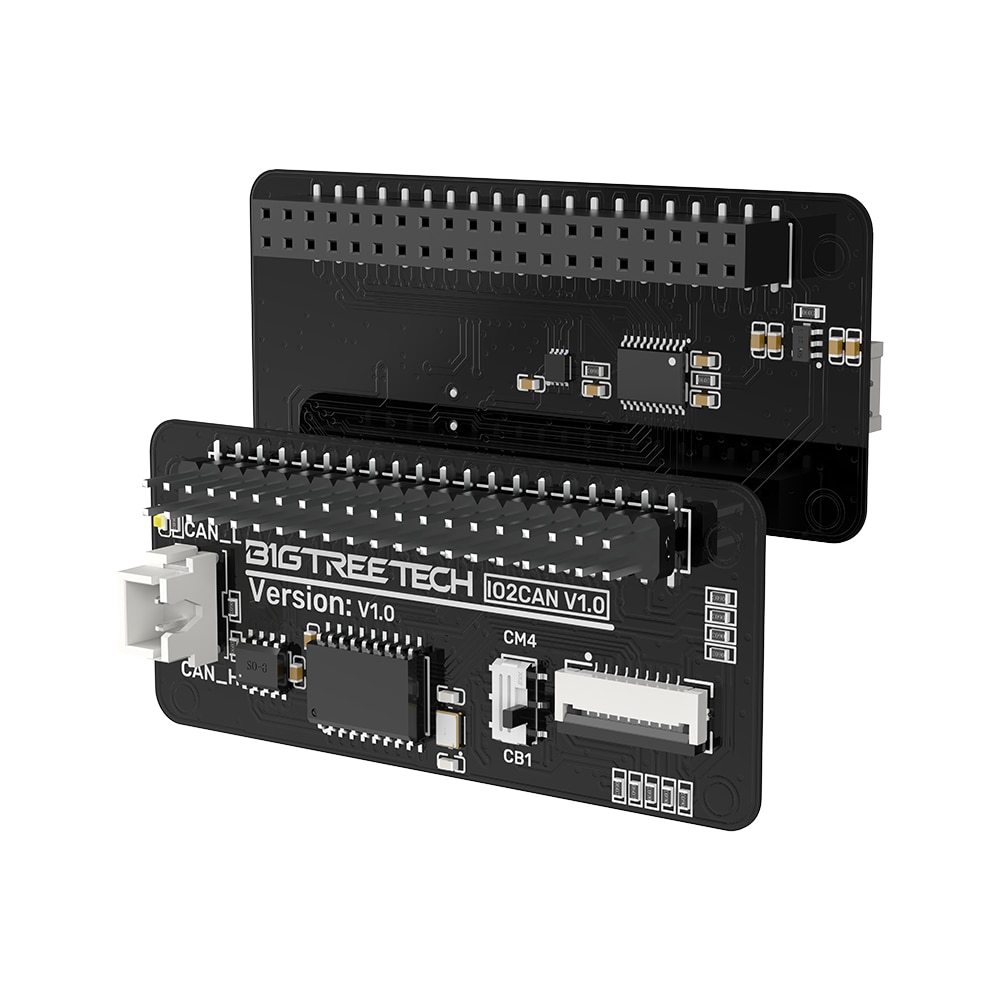

Из-за отсутствия интерфейса FPC IPS на адаптере PI4B при использовании TFT 35 SPI с адаптером PI4B + CB1 v2.2 требуется модуль IO2CAN для преобразования интерфейса.

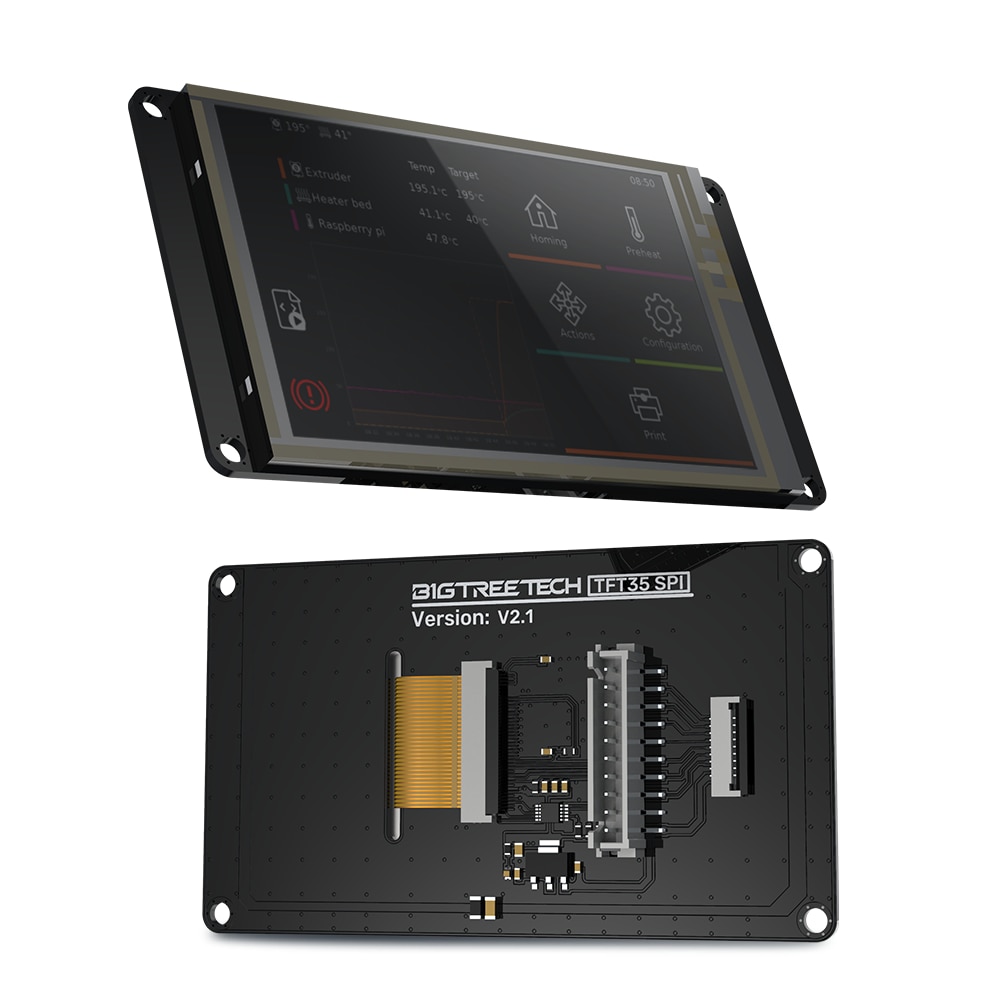

1. Краткое введение TFT35 SPI

BIGTREETECH TFT35 SPI V2.1-это средний и прозрачный 3D-принтер, разработанный командой 3D печати Shenzhen Big Tree Technology Co., Ltd.

1,1 TFT35 SPI основные характеристики

1. SPI используется для ЖК-дисплея, а I2C используется для сенсорного экрана. Сенсорный экран управляется чипом на материнской плате, что значительно снижает его стоимость.

2. Подключается к материнской плате через кабель FPC, простой и удобный.

3. Разработан с XH2.54 терминалом, который может общаться с платой через терминал.

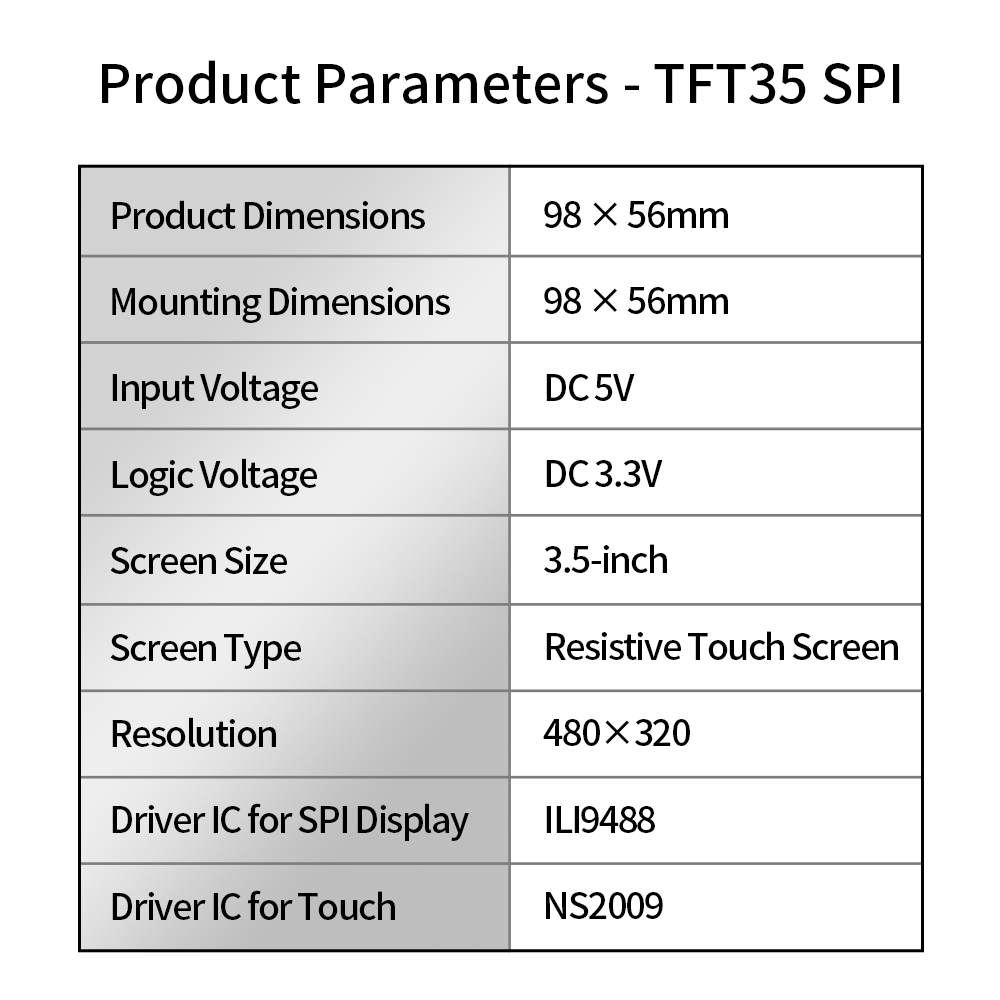

1,2 TFT35 SPI Параметры продукта

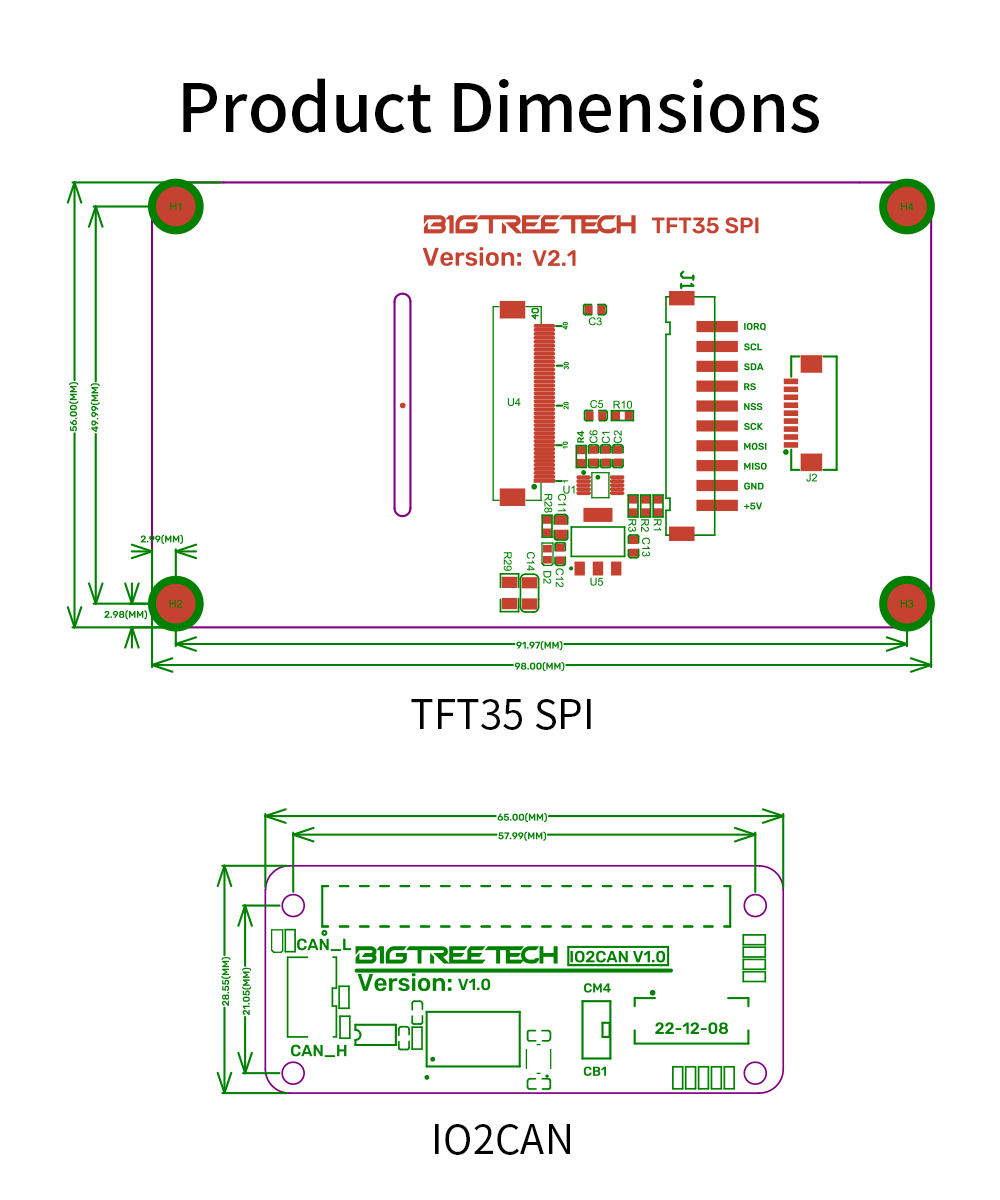

1. Размеры изделия: 98x56 мм

2. Размеры крепления: 98x56 мм

3. Входное напряжение: 5 В постоянного тока

4. Логическое напряжение: 3,3 В постоянного тока

5. Размер экрана: 3,5 дюйма

6. Разрешение: 480x320

7. IC драйвера для SPI дисплея: ILI9488

8. Драйвер IC для сенсорного экрана: NS2009
