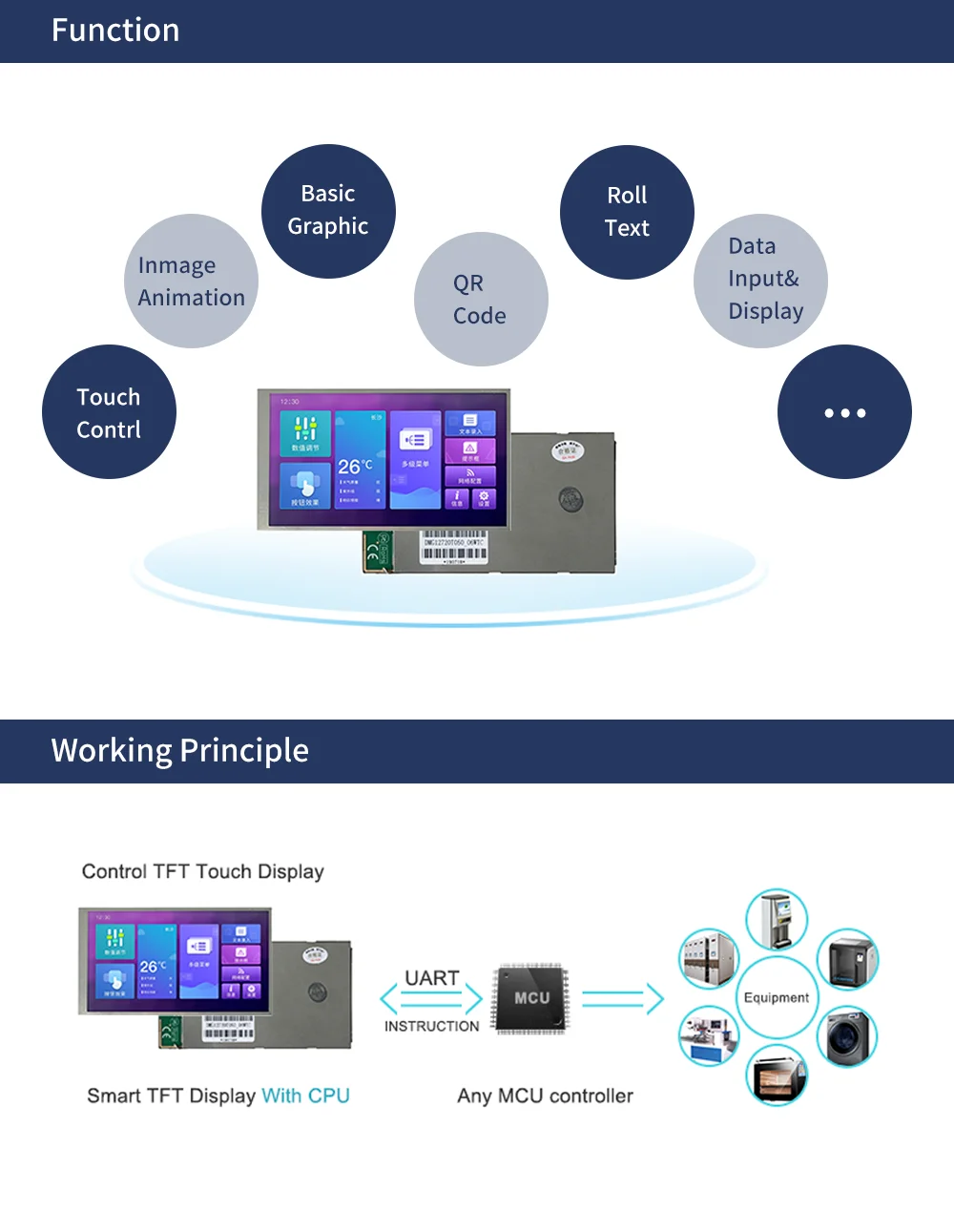

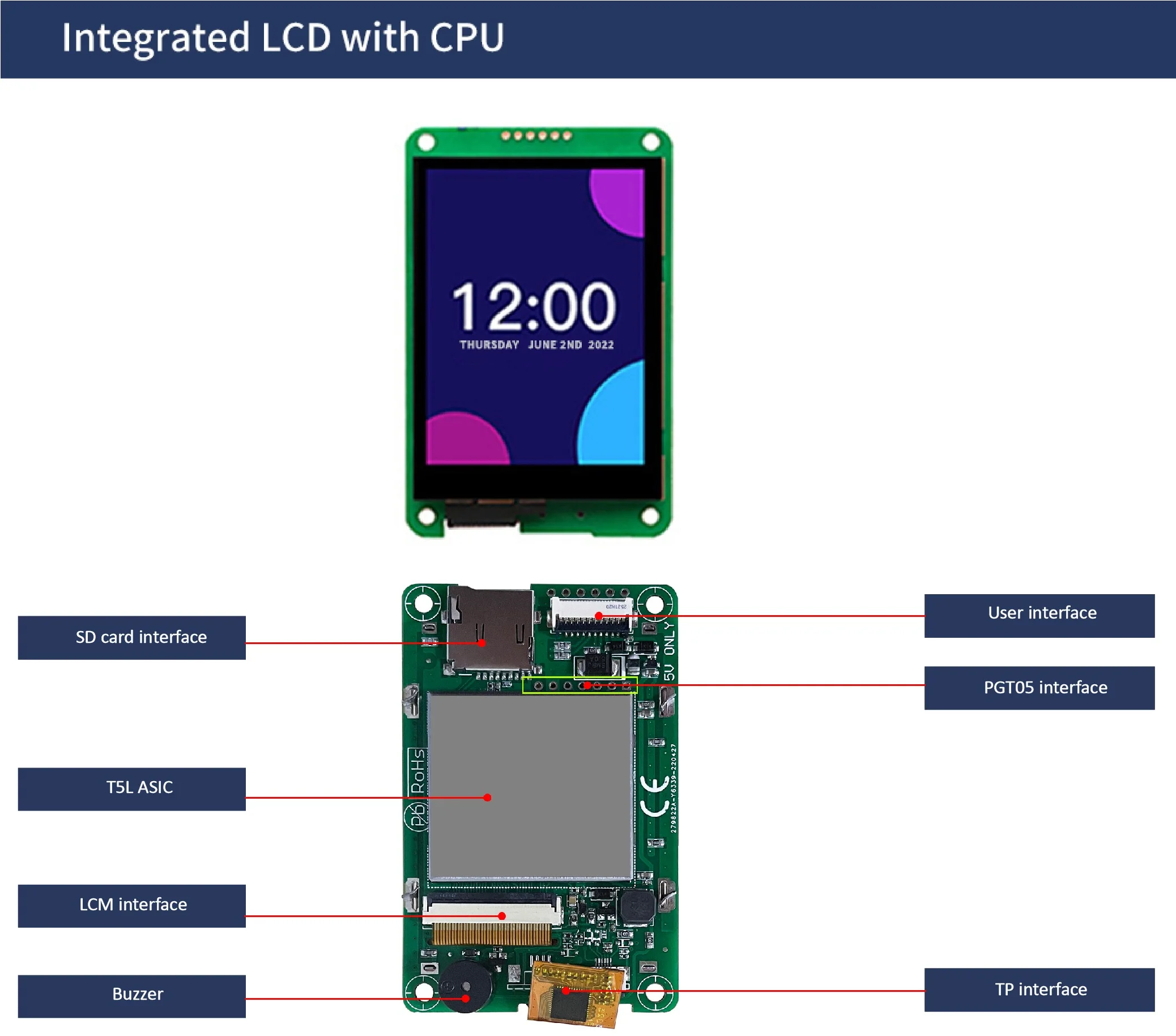

Сенсорный экран DWIN 2,4 дюйма, разрешение 320*240, HMI

Параметры отображения

Тип ЖК

ЖК-дисплей TN, TFT

Угол обзора

Нормальный угол наблюдения, 70 °/70 °/50 °/70 ° (Л/Р/У/Д)

Разрешение

240 × 320 пикселей (0 °/90 °/180 °/270 °)

Цвет

18-битная 6R6G6B

Активная область (A.A.)

36,7 мм (Ш) × 49,0 мм (В)

Область просмотра (V.A.)

-

Режим подсветки

СИД

Срок службы подсветки

> 20000 часов (время спада яркости до 50% при условии непрерывной работы с максимальной яркостью)

Яркость

WTC и WTR:250 нит
WN:300 нит

Регулировка яркости

0 ~ 100 класс (когда яркость отрегулирована до 1% ~ 30% от максимальной яркости, может произойти мерцание, и не рекомендуется использовать в этом диапазоне)

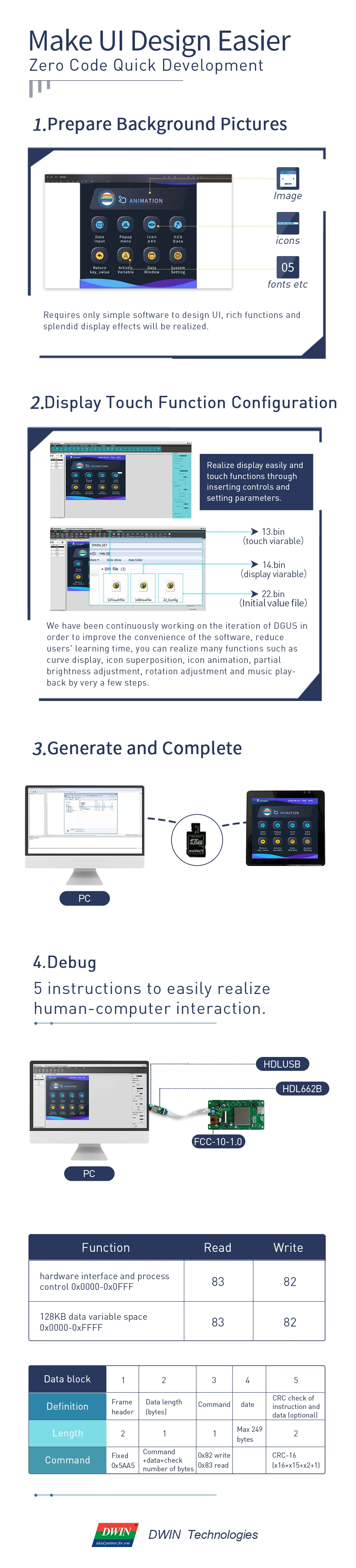

Параметры последовательного интерфейса

Режим

UART2: TTL/CMOS;
UART4: TTL/CMOS; (доступно только после настройки ОС)

Уровень напряжения

Условия испытаний

Мин

Тип

Макс

Единица

Выход 1, Iout = -4 мА

3.0

3.3

-

V

Выход 0, Iout = 4 мА

-

0

0.3

V

Вход 1

2.4

3.3

5.0

V

Вход 0

0

-

0.5

V

Скорость передачи

3150 ~ 3225600bps, типичное значение 115200bps

Формат данных

UART2: N81
UART4: N81/E81/O81/N82 ,4 режима (конфигурация ОС)

Интерфейсный кабель

10 дюймов _ 1,0 мм

Электрические характеристики

Номинальная мощность

<5 Вт

Рабочее напряжение

4,5 ~ 5,5 В, типичное значение 5 В

Рабочий ток

120 мА

VCC = 5 В, максимальная подсветка

60 мА

VCC = 5 В, подсветка выключена

Рекомендуемый Источник питания: 5 В 1 А постоянного тока

Оперативная среда

Рабочая температура

-20 ℃ ~ 70 ℃(5 В при 60% относительной влажности)

Температура хранения

-30℃~80℃

Конформное покрытие

Нет

Влажность при эксплуатации

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

Тест esd

Температура испытания: 25 ° C. Влажность теста: 50% РХ.
Процесс теста: продукт был помещен на стенде теста для того чтобы выполнить контакт и разрядку воздуха в свою очередь рамки и области дисплея утюга серийного экрана. Во время экспериментального процесса наблюдалось, мертв ли экран, черный, белый, всплеск или перезагрузка. Согласно результатам эксперимента, представление в линии с уровнем критериев ГБ/Т 17626,2 б и выше.

Тип разряда

Значение разряда

Результат

Контактный разряд

± 4 кВ

Нормальная работа

Сброс воздуха

± 4 кВ

Нормальная работа

Упаковка & размеры

Форм-фактор

ВТС: 47,8 мм (Ш) × 76,2 мм (В) × 12,4 мм (Т)
WTR: 47,8 мм (Ш) × 76,2 мм (В) × 12,0 мм (Т)
WN: 47,8 мм (Ш) × 76,2 мм (В) × 10,8 мм (Т)

Установочные размеры

Позиционирующее отверстие: 43,7 (+ 0,3 мм) × 60,5 (+ 0,3 мм)

Вес нетто

ВТС: 40 г
WTR:35 г
WN:30 г

Стандарты упаковки

Модель

Размеры

Слои

Количество/слой

Количество (шт)

Картонная упаковка 1:

220 мм (Д) × 160 мм (Ш) × 47 мм (В)

1

2

2

Картон 2:

250 мм (Д) × 200 мм (Ш) × 80 мм (В)

2

2

4

Картонная 3:

320 мм (Д) × 270 мм (Ш) × 80 мм (В)

2

4

8

Картон 4:

450 мм (Д) × 350 мм (Ш) × 300 мм (В)

2

30

60

Картон 5:

600 мм (Д) × 450 мм (Ш) × 300 мм (В)

3

75

225
