Сенсорный экран с разрешением 5,0 х48 0 ESP32, диагональ экрана х48, умный модуль дисплея с обучением для Arduino/ LVGL

ESP32 5,0-дюймовый сенсорный экран с разрешением 800x480 TFT-LCD Модуль интеллектуального дисплея с обучением для Arduino/ LVGL

Описание

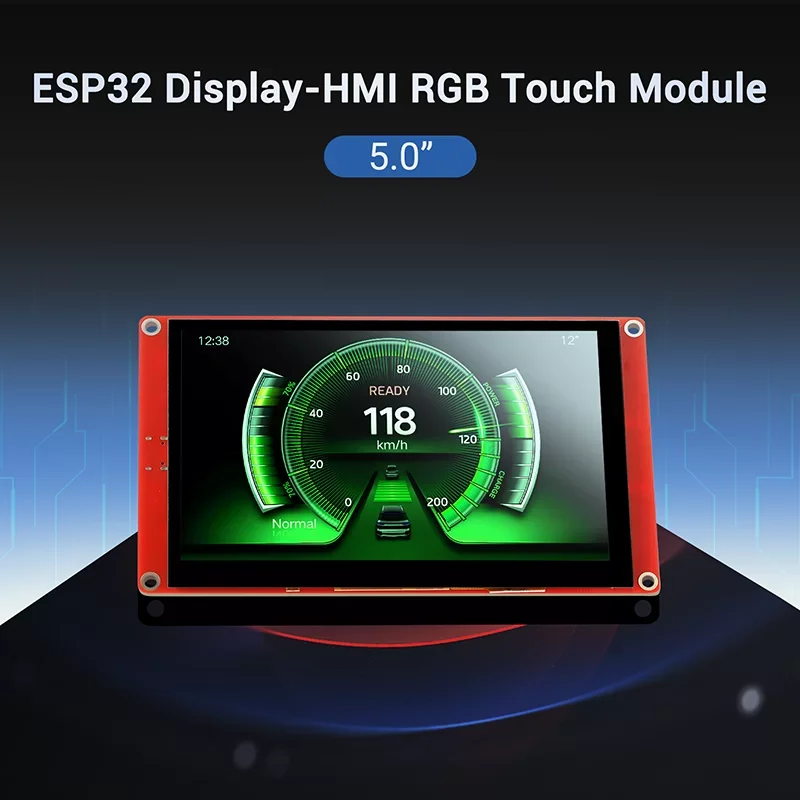

5,0-дюймовый модуль Elecrow ESP32 Display-это мощный емкостный сенсорный экран HMI с ЖК-дисплеем с разрешением 800*480. Он использует модуль ESP32-S3-WROOM-1-N4R8 в качестве основного процессора управления с двухъядерным 32-битным микропроцессором LX6, интегрированными функциями беспроводной связи WiFi и Bluetooth, основная частота до 240 МГц, обеспечение высокой производительности и универсальных приложений, подходящих для устройств приложений IoT и других сцен.

Модуль включает в себя 5,0-дюймовый ЖК-дисплей и плату драйвера. На экране дисплея используется технология емкостного касания, а на плате есть слот для карт TF, несколько периферийных интерфейсов, интерфейс USB, интерфейс динамика, интерфейс батареи и т. Д., Предоставляющие больше возможностей расширения. Он поддерживает среды разработки, такие как Arduino IDE, Espressif IDF, Lua RTOS, Micro Python, и совместим с графической библиотекой LVGL. Это позволяет разработчикам не только настраивать собственные интерфейсы пользовательского интерфейса, но и быстро и легко создавать интересные проекты, значительно сокращая цикл разработки.

5,0-дюймовый модуль ESP32 Display подходит для широкого спектра сцен, таких как автомобильный HMI, медицинское оборудование, промышленное управление, энергетика, гражданская Электроника, автоматизация, GPS, новая энергия, и устройства приложений IoT. Его различные интерфейсы и функции расширения позволяют удовлетворить потребности различных областей, предоставляя пользователям более комплексное решение.

Поддержка нескольких сред разработки.

Он поддерживает различные среды разработки, такие как Arduino IDE, Espressif IDF, Lua RTOS и Micro Python, чтобы удовлетворить потребности различных разработчиков и сделать возможным каждый проект.

Поддержка графической библиотеки с открытым исходным кодом-LVGL

Он поддерживает графическую библиотеку LVGL. Вы можете использовать редактор пользовательского интерфейса drag-and-drop для разработки и реализации своего собственного пользовательского интерфейса. (На рисунке ниже показано официальное программное обеспечение для дизайна пользовательского интерфейса LVGL Squareline Studio)

Особенности

• Встроенный модуль ESP32-S3-WROOM-1-N4R8, встроенная беспроводная связь Wi-Fi 2,4 ГГц (802,11 B/G/N) и Bluetooth 5,0;

• Поддержка среды разработки Arduino IDE, Espressif IDF, Lua RTOS, Micro Python и совместимость с графической библиотекой LVGL;

• Встроенный демонстрационный интерфейс LVGL и пример Arduino, подключи и работай;

• ЖК-дисплей 800*480 5,0 дюймов TFT-LCD емкостный экран с драйвером IC ILI6122 или ILI5960;

• Богатые периферийные интерфейсы и функции расширения позволяют ему удовлетворить потребности различных областей.

Сравнение дисплеев ESP32

Параметры

• Модель: 5,0 дюймов Wizee-ESP32 дисплей

• Главный Процессор: ESP32-S3-WROOM-1-N4R8

• Разрешение: 800*480

• Глубина цвета: 16 м

• Тип касания: емкостный сенсорный экран

• Тип дисплея: Панель TN

• Экран: TFT-ЖК-экран

• Драйвер дисплея: ILI6122 или ILI5960

• Внешний Источник питания: DC5V-2A

• Интерфейс: 2 * UART0,1 * GPIO,1 * батарея

• Кнопка: кнопка загрузки и кнопка сброса

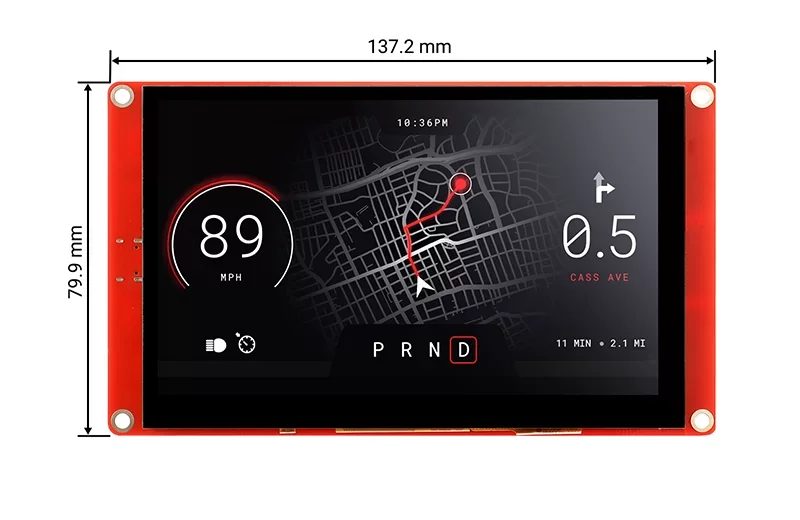

• Активная область: 108*64,8 мм (Ш * В)

Список пакетов

• 1x дисплей ESP32-5,0-дюймовый модуль

• 1x USB-A для кабеля Type-C

• 1x кабель Crotaill/Grove на 4-контактный кабель DuPont

• 1x резистивная сенсорная ручка

Вики & Внешние ссылки

• Вики

• Принципиальная схема

• ESP32-S3-WROOM-1N4R8 Таблица данных

• Библиотеки Arduino

• Ссылка LVGL
