ШИМ-контроллер заряда солнечной батареи 60A 50A 30A 20A 10A 12/24 в

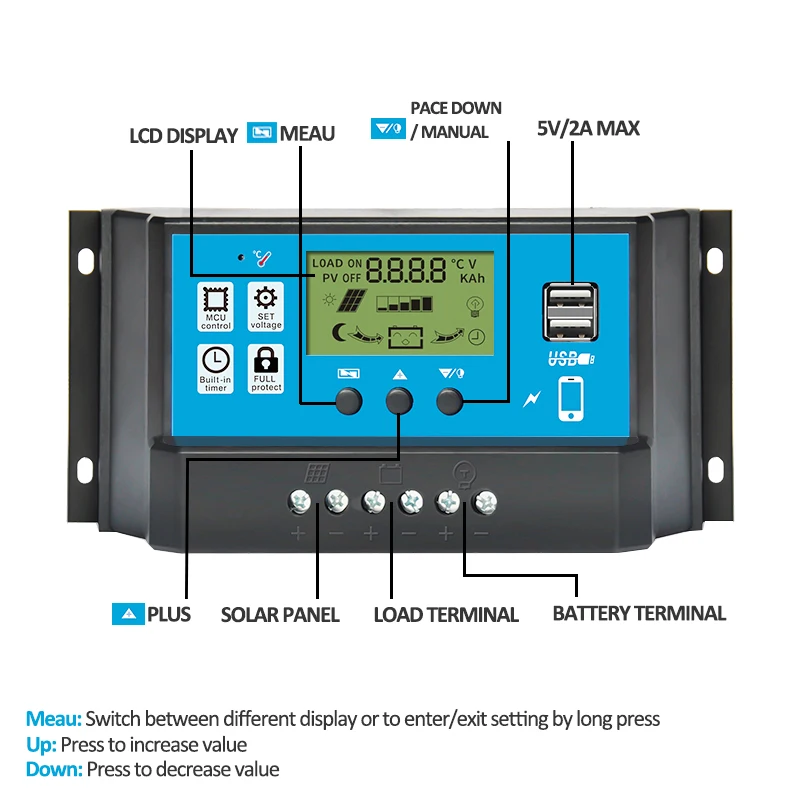

СОЕДИНЕНИЕ СИСТЕМЫ

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

При деустановке действует обратный порядок!

Неверный порядок последовательности может повредить контроллер!

Введение:

Это очень практичный Солнечный контроллер ШИМ, он маленький и легкий, вы можете использовать свинцово-кислотные, гелевые, герметичные, Затопленные, AGM батареи 12 В и 24 В. Он может полностью удовлетворить требования вашей домашней фотоэлектрической системы (включая систему домашнего освещения).

Есть дополнительная модель 30A 60A

Спесификатион:

SCDS-10A, Максимальное напряжение: 24 В (12 В), 48 В (24 В); Максимальная мощность: 120 Вт (12 В), 240 Вт (24 В)

SCDS-20A, Максимальное напряжение: 24 В (12 В), 48 В (24 В); Максимальная мощность: 240 Вт (12 В), 480 Вт (24 В)

SCDS-30A, Максимальное напряжение: 24 В (12 В), 48 В (24 В); Максимальная мощность: 360 Вт (12 В), 720 Вт (24 В)

SCDS-40A, Максимальное напряжение: 24 В (12 В), 48 В (24 В); Максимальная мощность: 520 Вт (12 В), 1040 Вт (24 В)

SCDS-50A, Максимальное напряжение: 24 В (12 В), 48 В (24 В); Максимальная мощность: 650 Вт (12 В), 1300 Вт (24 В)

SCDS-60A, Максимальное напряжение: 24 В (12 В), 48 В (24 В); Максимальная мощность: 780 Вт (12 В), 1560 Вт (24 В)

Особенности:

1. Строени-в промышленном микро-регуляторе.

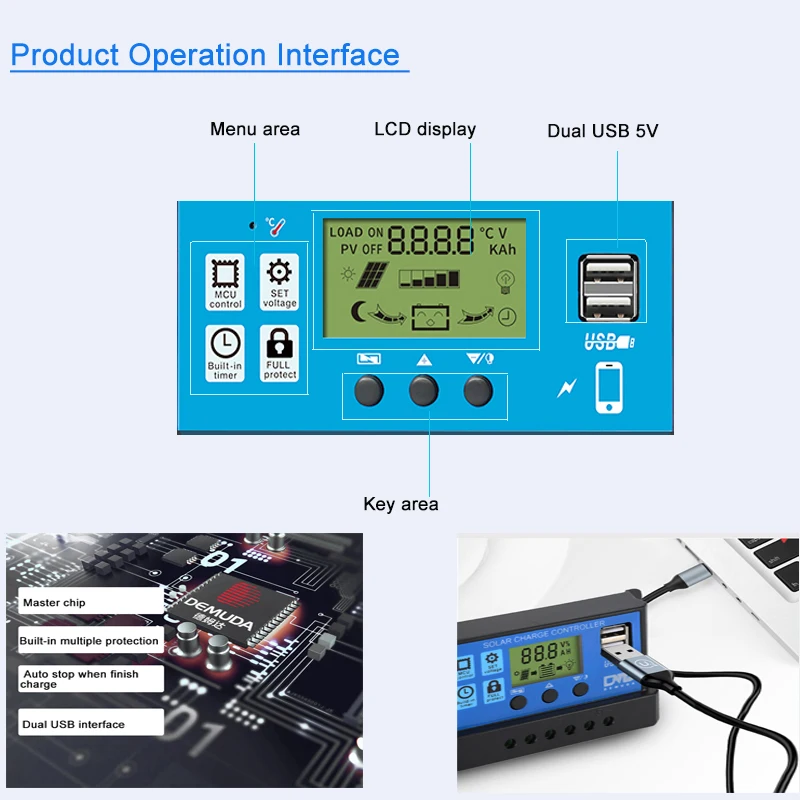

2. Большой ЖК-дисплей, все регулируемые параметры.

3. Полностью 4-ступенчатое управление зарядом PWM.

4. Встроенная защита от короткого замыкания, защита от обрыва цепи, обратная защита, защита от перегрузки.

5. Двойная защита от обратного тока MOSFET, низкое тепловыделение.

Параметр:

Примечание:

Этот контроллер подходит для свинцово-кислотных аккумуляторов, а не для литиевых.

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

При деустановке действует обратный порядок!

Неверный порядок последовательности может повредить контроллер!
