ШИМ-модуль управления скоростью двигателя 12 В

Пункт продажи продукта:
1: маленький размер
2: простой в использовании
3: Рабочий Цикл можно регулировать от 0% до 97%, а диапазон регулирования скорости широк.
4: частота ШИМ 25 кГц
5: Простота установки

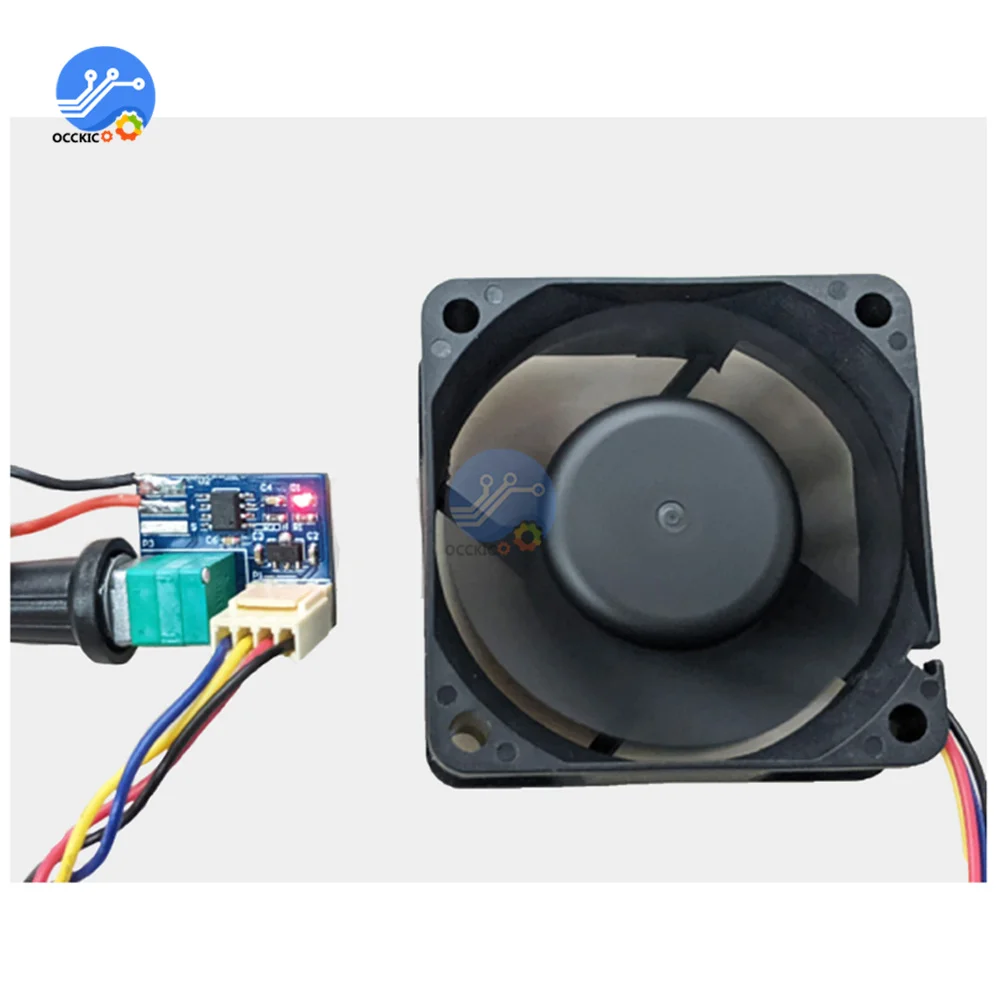

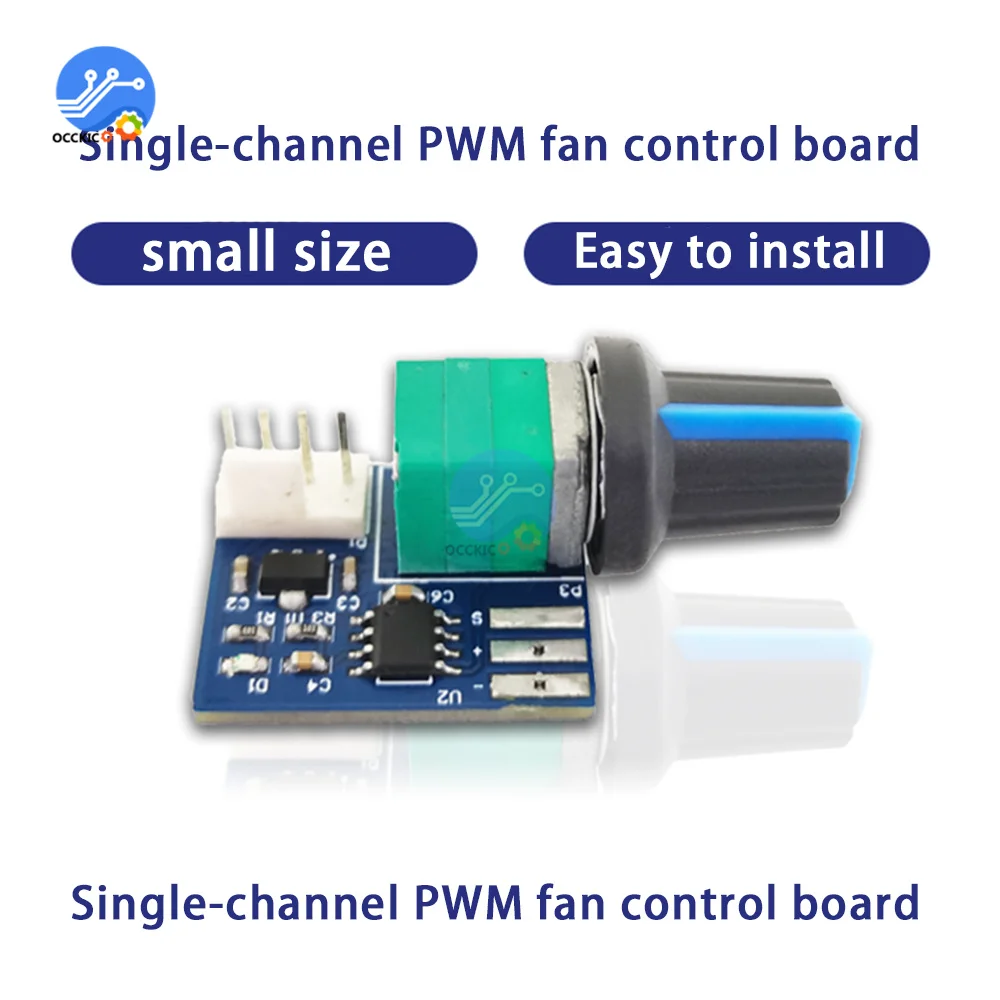

Одноканальная плата управления вентилятором PWM использует схему регулирования скорости PWM, которая может лучше адаптироваться к 4-проводным вентиляторам регулирования скорости, представленных на рынке.
Вращая потенциометр, можно легко отрегулировать скорость вентилятора.
1. Частота ШИМ составляет 25 кГц, что позволяет адаптировать ее к большинству представленных на рынке вентиляторов с регулируемой скоростью 12 В.
2. Рабочий Цикл можно регулировать от 0% до 97%, а диапазон регулирования скорости широк.

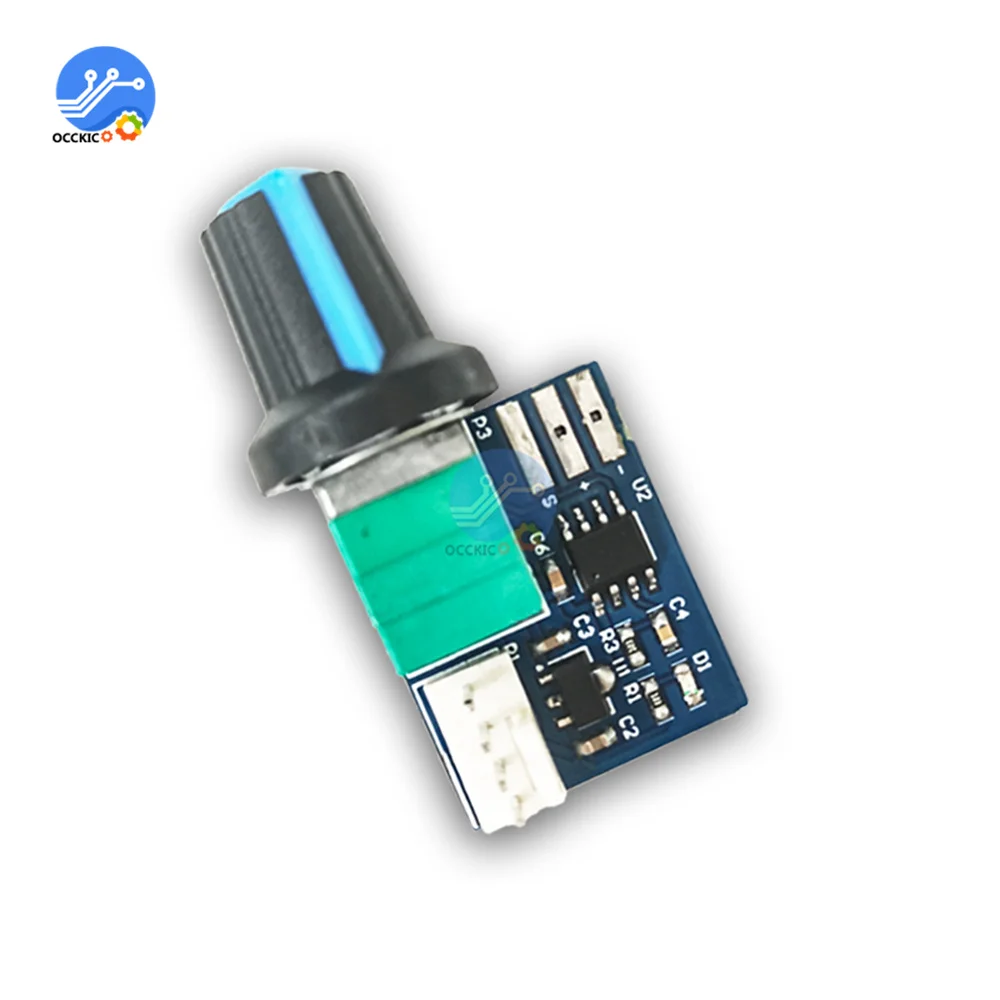

3. Поворотный потенциометр с переключателем, легко запускается и останавливается.
4. Входное напряжение: 12 В
5. Небольшой размер, простота установки


Инструкция по применению:
Необходимо самостоятельно припаять провод, подключить к напряжению 12 В, обратить внимание на последовательность подключения сверху вниз, 1 контакт заземлен, 2 контакта подключены к 12 В, и 3 контакта остаются пустыми.
Поверните потенциометр, включите переключатель, загорится красный светодиод, что означает, что источник питания в норме. Продолжайте регулировать потенциометр по часовой стрелке, и скорость вентилятора будет постепенно увеличиваться.


В комплект входит:
1 * регулятор скорости ШИМ
