Широкополосная 2G/3G/4G антенна KROKS усиление 18 дБ KAA18-1700/2700, KP18-1700/2700 для усиления интернет сигнала уличная панельная антена mimo F(female)

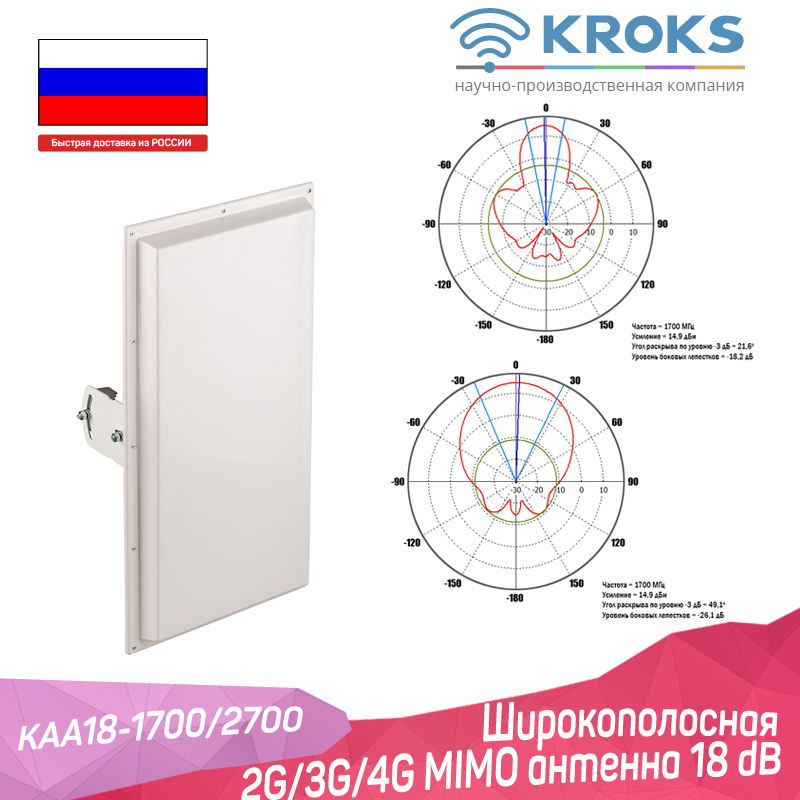

1. KAA18-1700/2700

Панельная антенна KAA18-1700/2700 предназначена для использования совместно с 3G/4G/YOTA модемами, GSM/3G репитерами в диапазоне 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

• 2G (EDGE, GPRS на частотах GSM1800)

• 3G (UMTS 2100)

• 4G (LTE1800, LTE2600)

• Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

Корпус антенны выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

ХАРАКТЕРИСТИКИ:

Графики КСВ, диаграммы направленности:

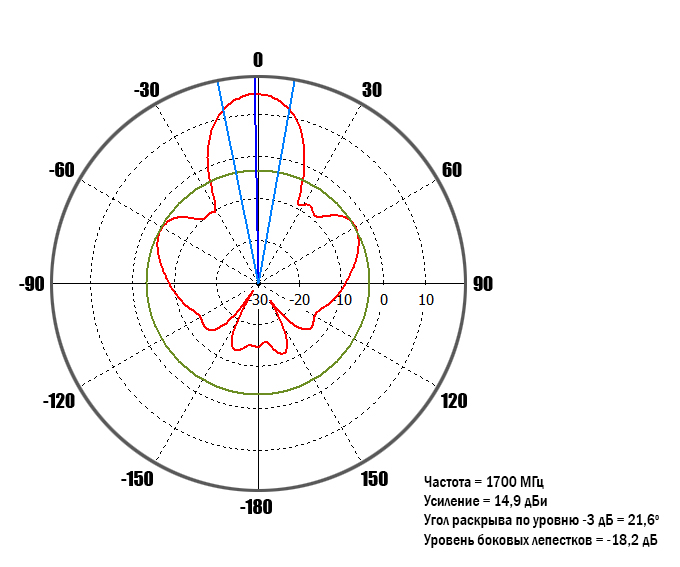

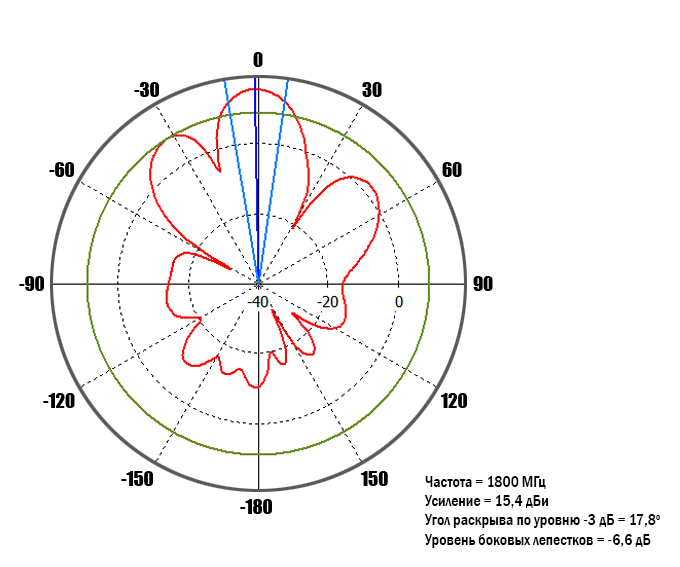

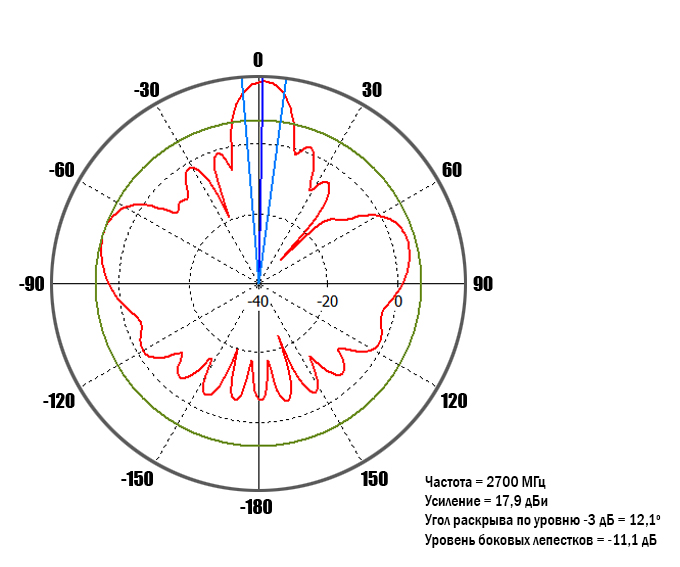

Диаграмма направленности в вертикальной плоскости:

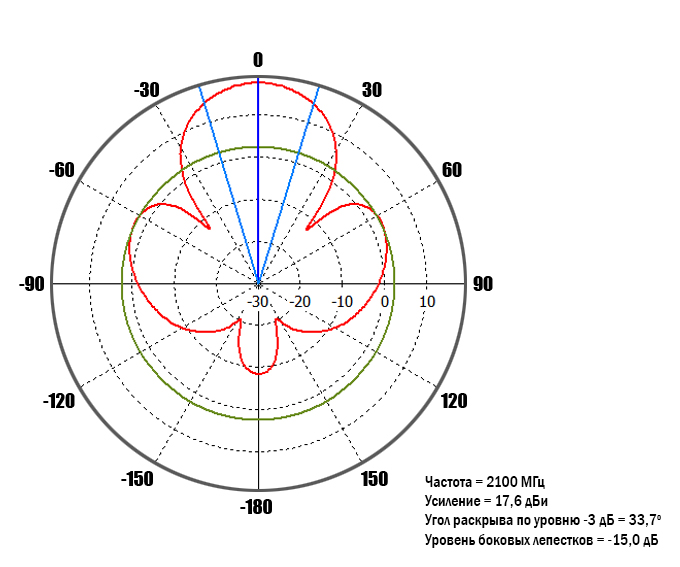

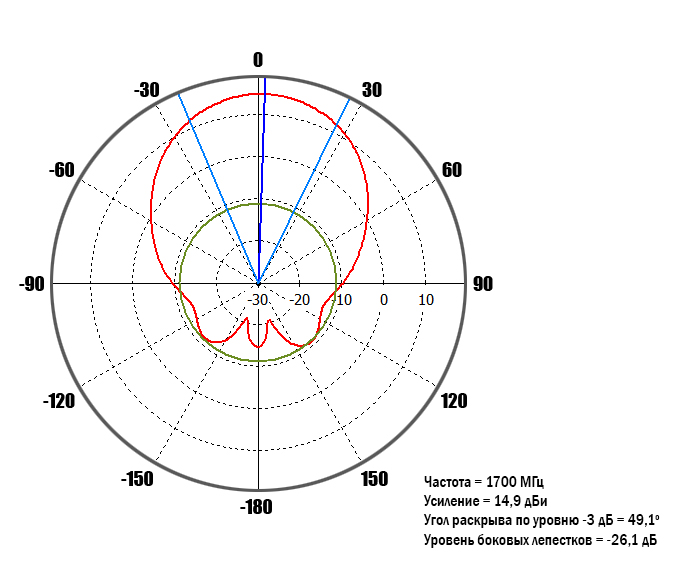

Диаграмма направленности в горизонтальной плоскости:

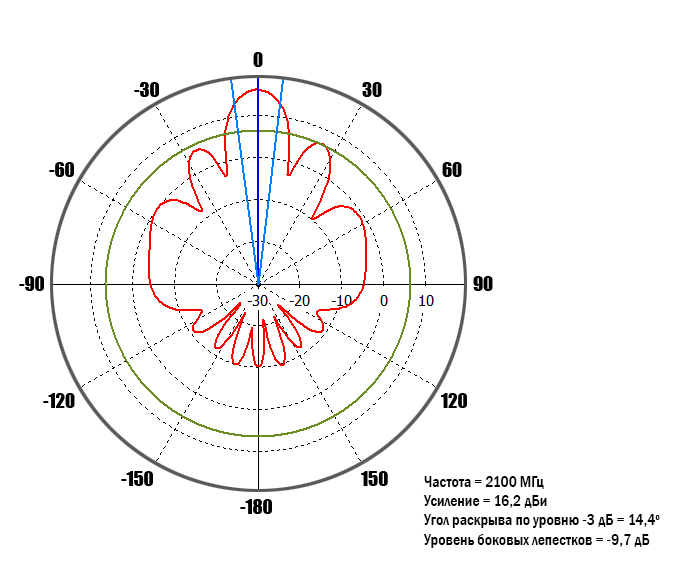

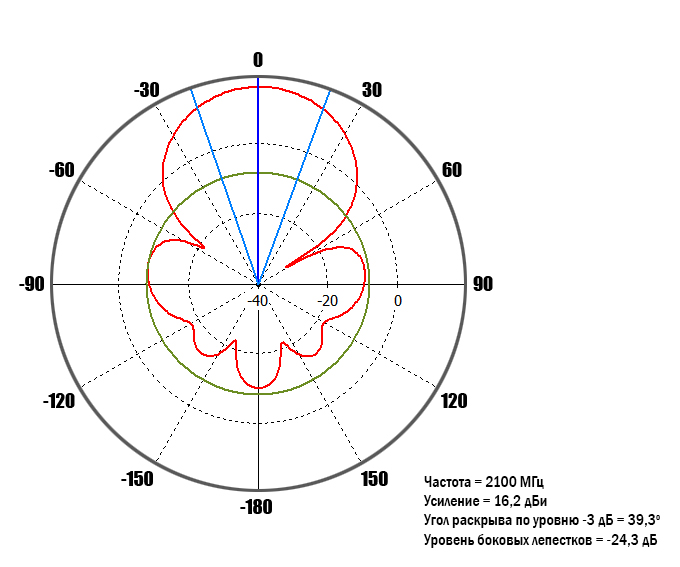

Диаграмма направленности в вертикальной плоскости:

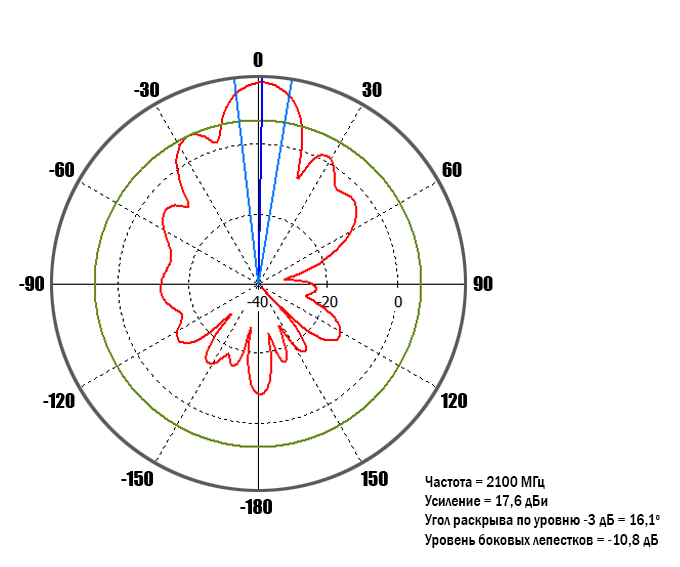

Диаграмма направленности в горизонтальной плоскости:

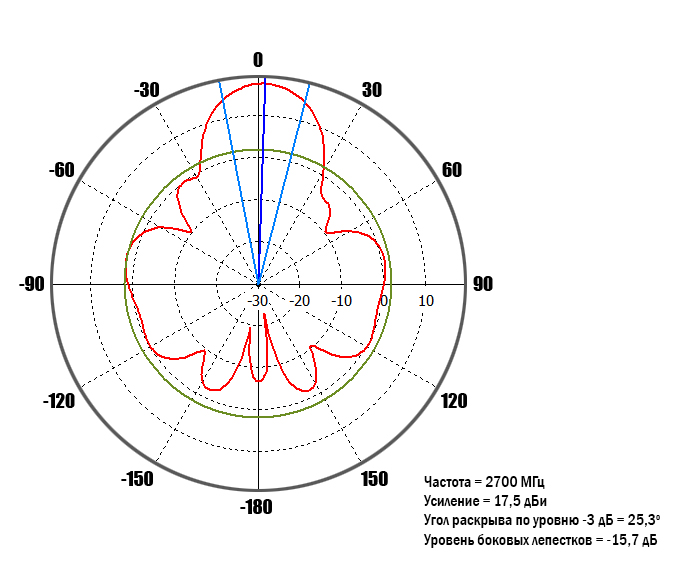

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

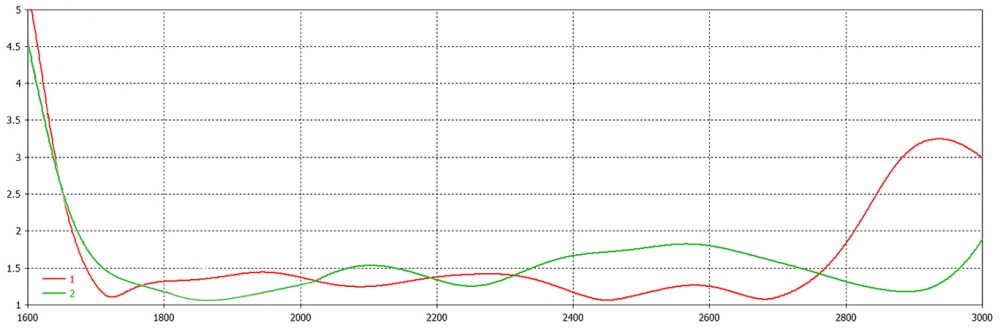

КСВН:

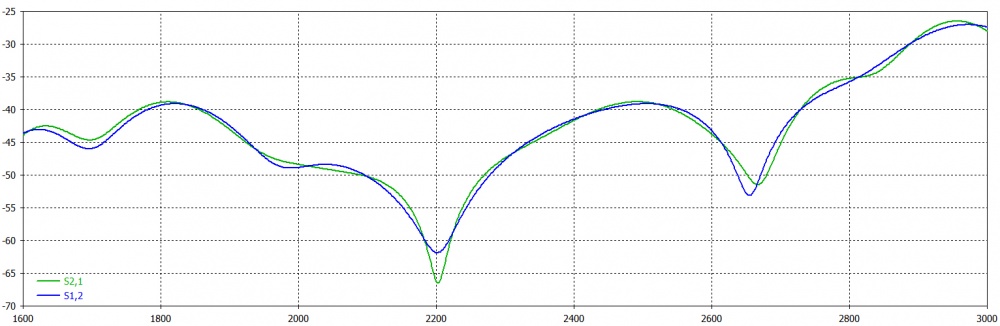

График изоляции между входами антенны:

2. KP18-1700/2700

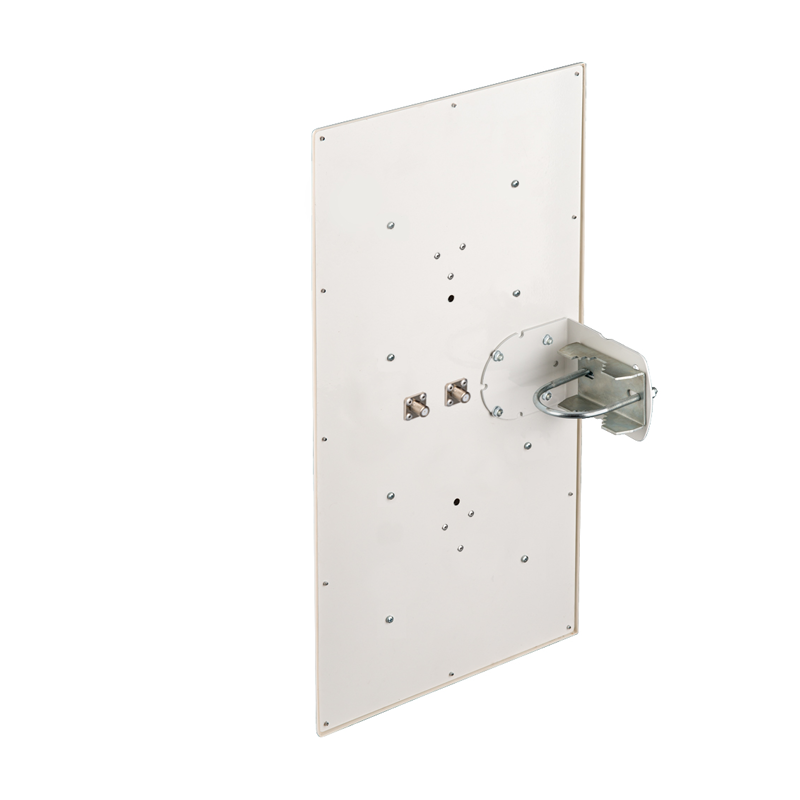

Панельная антенна KP18-1700/2700 предназначена для использования совместно с 3G/4G/YOTA модемами, GSM/3G репитерами в диапазоне 1700-2700 МГц.

Антенна совместима с оборудованием для следующих стандартов:

• 2G (EDGE, GPRS на частотах GSM1800)

• 3G (UMTS 2100)

• 4G (LTE1800, LTE2600)

• WI-FI 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

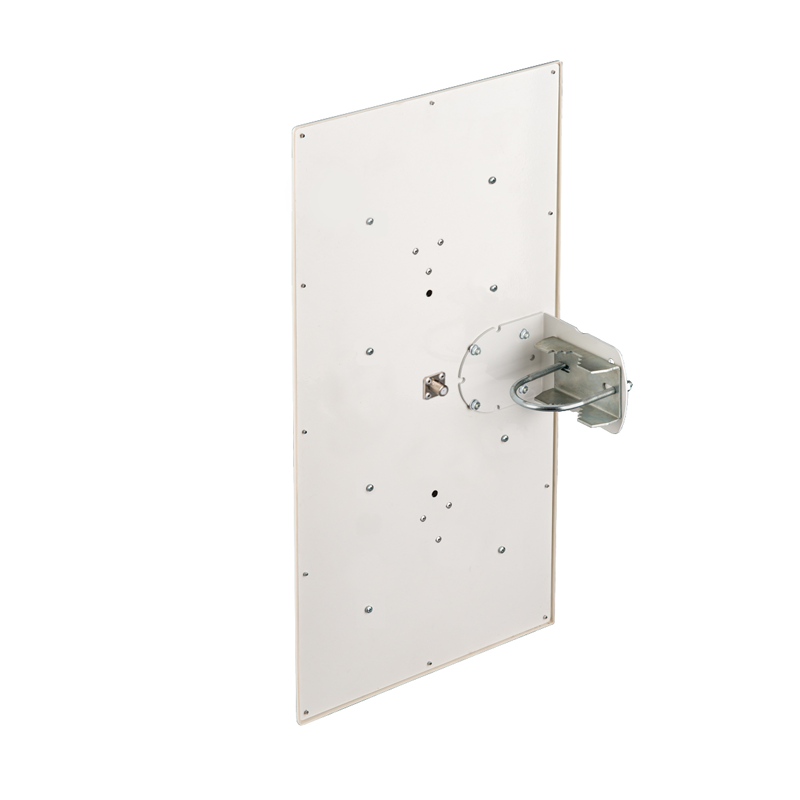

Корпус антенны выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества, и делает необязательным применение грозоразрядника.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

ХАРАКТЕРИСТИКИ

Габариты (длина , ширина , высота ), мм

470  x   260  x   140

Габариты, вес, количество товара в упаковке:

Габариты в упаковке (длина , ширина , высота ), мм

485  x   270  x   85

Масса в упаковке, грамм

2000

Количество товара в упаковке, шт

8

Антенны- характеристики :

Рабочий диапазон частот, МГц

1700-2700

Усиление антенны, дБ

15-18

КСВ в рабочем диапазоне частот, не более

1.8

Поляризация

Вертикальная

Волновое сопротивление, Ом

50 (N разъём)

75 (F разъём)

Максимальная подводимая мощность, Вт

10

Разъём

F- female

N- female

Допустимая ветровая нагрузка, м/с

30

Диапазон рабочих температур, оС

-40 … +50

Максимально допустимая влажность воздуха, %

100

Стандарт связи

UMTS 2100

LTE 2600

GSM 1800

LTE 1800

Многодиапазонная

WiFi 2400

Тип монтажа

на трубу

Тип исполнения

Панельная

Графики КСВ, диаграммы направленности:

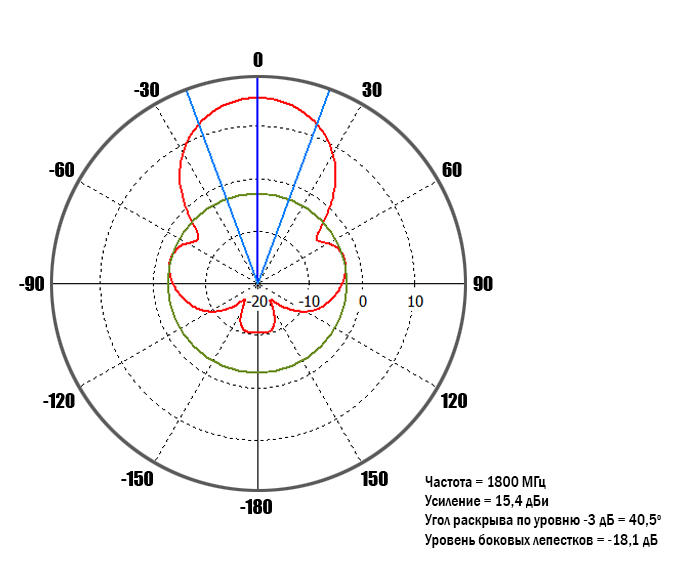

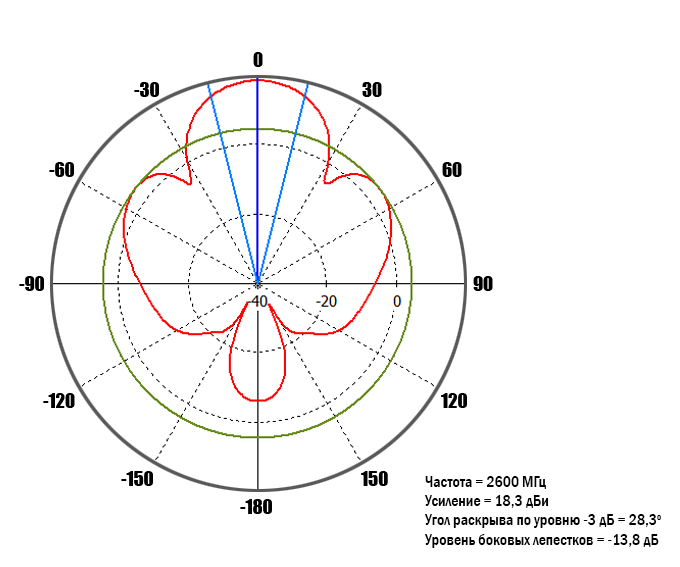

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

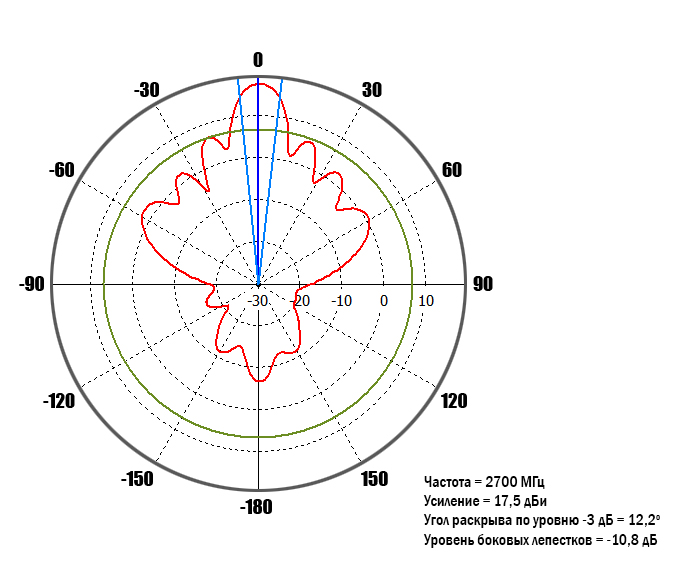

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

Диаграмма направленности в вертикальной плоскости:

Диаграмма направленности в горизонтальной плоскости:

КСВН:
