Шпиндель с водяным охлаждением для фрезерного станка с ЧПУ

Код товара: A1005003412409261

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

1.5kw with ER11 2.2kw with ER20

Доставка:

Китай экспресс

Длина:

110V 220V

Описание:

Комплект шпинделя с водяным охлаждением 2 кВт фрезерный мотор шпинделя с ЧПУ + 2 кВт VFD + 80 мм зажим + водяной насос + водопровод + 13 шт. ER20 цанговый станок для ЧПУ

Посылка включает:

2.2 кВт набор шпинделя:

1x2,2 кВт CNC шпиндель с водяным охлаждением

1x2,2 кВт VDF

1x3,5 м водяной насос

1 х 5 м водопроводные трубы

Шпиндельный зажим 1x80 мм

13 x ER20 Цанга (1,2,3.175,4,5,6,7,8,9,10,11,12.7,13 мм)

1,5 кВт набор шпинделя:

1x1,5 кВт CNC шпиндель с водяным охлаждением

1x1,5 кВт VDF

1x3,5 м водяной насос

1 х 5 м водопроводные трубы

1x65 мм Шпиндельный зажим

13 x ER11 цанги (1,2,3.175,4,5,6,7,8,9,10,11,12.7,13 мм)

Характеристика:

1.2.2 кВт шпиндель с водяным охлаждением

Гравировальный помол 80х230мм

Размер: 80x230 мм (средний диаметр корпуса: 80 мм x Длина: 230 мм)

Мощность: 2 кВт

Напряжение: 220 В переменного тока

Частота: 0-400 Гц

Скорость: 10-24000 об/мин

Водяное охлаждение ER20 collet chunk

Runout off: менее 0,05 мм

Германия SKS 4 шт подшипник

Смазка для смазки

Препараты перед использованием:

Температура рабочей среды шпинделя обычно составляет-10 ~ 40.

Перед установкой первой электрической головки шпинделя, повернутой вручную, следует чувствовать себя гибким, не блокирующим явление.

Использование правильно:

1. Шпиндель для сохранения и транспортировки, высокоскоростная смазка внутри подшипника изменится, клиенты должны работать на низкой скорости в течение 30 минут. 3000 об/мин, а затем следуйте за плохим увеличением, пробежите по 20 минут каждый. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора должны соответствовать параметрам шпинделей.

2. Подключите шпиндель инвертора, трехфазный шнур питания инвертора должен быть паян в штепсельной вилке 1 (U), 2 (V), 3 (W) футов, 4 фута для Земли. После включения питания, чтобы наблюдать, соответствует ли ось вращения шпинделя направлению. Если несоответствие должно быть немедленно отключено, замените инвертор и шпиндель, соединенные двумя проводами трехфазного источника питания.

3. Перед использованием шпинделя с водяным охлаждением система охлаждения работает должным образом. Каждый день перед использованием шпинделя должен работать на низкой скорости в течение 15-20 минут. Прижимная фрезы к шпинделю, коллетным газам, коллетам, резакам должна быть достаточно чистой. Хвостовик, вставленный в Коллет, должен быть больше 15 мм.

Уход и обслуживание:

1. Шпиндель с водяным охлаждением должен использоваться с водяным насосом. В противном случае шпиндель скоро сломается.

2. Двигатель шпинделя переменного тока должен использоваться с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор сразу сломаются.

3. Когда вы используете шпиндель, шум не такой, как всегда, пожалуйста, немедленно остановите шпиндель. Вам может потребоваться заменить подшипники шпинделя.

2. Переменный Частотный Привод VFD инвертор 2.2KW 3HP 220VAC

Технические параметры:

Входное напряжение: 220 В (+/-15%), у нас также есть 380 В (+/-15%), пожалуйста, свяжитесь с нами

Выходное напряжение 110 В переменного тока или 220 В переменного тока

Входная частота: 48-63 Гц

Выходная частота: 0-400 Гц

Входная Фаза: 1 или 3 фазы

Выходная Фаза: 3 фазы

Руководство по эксплуатации инвертора:

https:/u.pcloud.link/publink/show?code = USM

Как сбросить инвертор на заводские настройки?

Восстановление заводских настроек: P00.13 настроен на 10, нажмите кнопку подтверждения, затем выключите питание и подождите, пока инвертор не выключится, прежде чем включить, в противном случае восстановление потерпит неудачу

Параметр Инвертор:

PD005 = 400

PD004 = 400

PD003 = 400

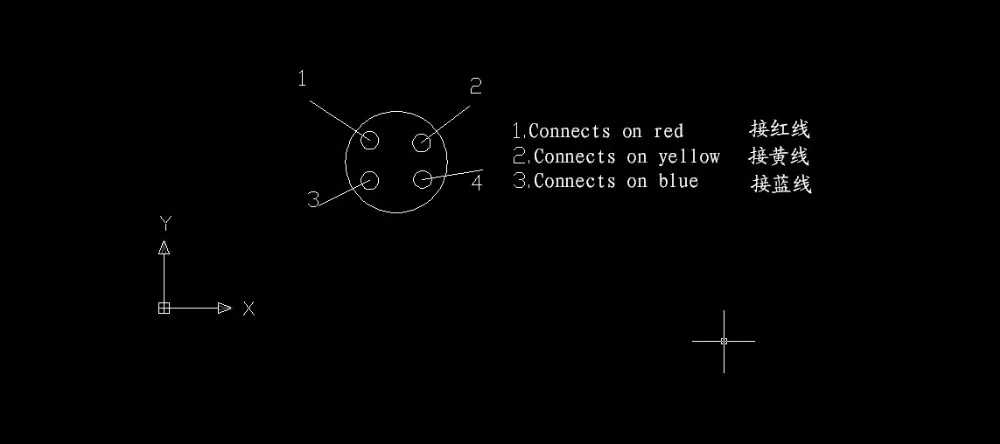

Как подключить:

Посылка поставляется с двумя авиационными вилками, просто поместите маленький в шпиндель, затем используйте большой, чтобы закрепить в маленький, вы увидите отмеченный номер (1.2.3.4)На верхней части большой, Pin 1 идет к терминалу U на vfd. Pin 2 переходит к клемме V на vfd. Pin 3 переходит к клемме W на vfd. Штырь 4 является наземным/общим.

3. Двигатель шпинделя гравировального Станка водяного насоса охлаждения:

Напряжение: 220 В (может быть непосредственно подключен к домашнему источнику питания)

Головка: 3,5 м

Поток: 3500л/ч

Мощность: 80 Вт

Использование:

Была установлена непосредственно после того, как водяных насосов и труб соединено с цистерной, резервуар для воды уровня высота должна быть больше, чем 2,5 раз больше, чем высота насоса из самых популярных моделей!

Не сушить в сухом состоянии!

4. Коллет:

1 комплект er20 13 шт.

(1,2,3.175,4,5,6,7,8,9,10,11,12, 7,13 мм)

5. Зажим: 80 мм зажим:

Использование:

Приспособление из литого алюминия в основном используется для фиксации вспомогательных продуктов.

Тем самым обеспечивая вертикальность балансировки и вспомогательные продукты.

Вспомогательные продукты для повышения точности бега, снижения уровня шума и уменьшения накопленной ошибки.

Вопросы и ответы:

В: будет ли шпиндель работать в горизонтальном, довольно вертикальном положении?

Я беспокоюсь о водяном охлаждении шпинделя.

О: Да, водяное охлаждение осуществляется с помощью полости в корпусе вокруг сердечника двигателя, поэтому даже перевернутый будет работать до тех пор, пока ваш водяной насос будет достаточным. И для какой-то перспективы водяной насос будет работать труднее, чтобы прокачать воду до двигателя, а затем накачивать воду через двигатель.

Вопрос: Можно ли насос 110V или 220V?

A: 220V.

В: Как я могу получить Комплект для подключения двигателя к приводу?

О: Прежде всего, пожалуйста, не просто подключите источник питания. Если вы просто сделаете это, он легко взорвет инвертор и шпиндель. Привод должен быть запрограммирован перед запуском шпинделя. Если вы столкнулись с проблемой, которую вы не понимаете или не понимаете, пожалуйста, свяжитесь с поставщиком и попросите их отправить вам схему подключения. Они также отправляют информацию о программировании накопителя.

Вопрос: включаете ли вы четыре разъема для подключения двигателя к приводу? Кабель с разъемом был бы еще лучше?

A: разъем поставляется с набором, но не с кабелем. Будьте очень осторожны с тем, какой кабель вы используете. Он должен быть тяжелым экранированным VFD кабелем, в противном случае вы можете разрушить двигатель от количества EM помех.

В: может ли это быть проводным для 110 В?

О: это только для 220 В, но если у вас есть трансформатор, вы можете изменить напряжение, чтобы быть подключенным для 110 В. Наш технический персонал будет исследовать новый 110V фрезерный шпиндель в будущем, также, мы продаем 110V шпиндель и инвертор, если вам нужно, пожалуйста, оставьте сообщение.

В: Как использовать инвертор? Есть ли у вас руководство на английском языке?

О: Да, у нас есть руководство на английском языке, пожалуйста, предоставьте свой адрес электронной почты, мы отправим его вам.

В: у вас есть CE?

О: Да, у нас есть, пожалуйста, оставьте сообщение, мы отправим его вам.

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	TwoWin
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	2.2kw Water Cooled Spindle Kit
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Milling
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Максимальный крутящий момент</span>	0.597
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Привод</span>	Motor
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Скорость</span>	0-24000rpm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Type</span>	1.5kw/2.2kw Water Cooled Spindle Kit
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Cooling</span>	Water Cooling
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Speed</span>	0-24000rpm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Voltage</span>	220V/110V
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Runout off</span>	less than 0.005
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Inverter</span>	2.2KW/220V
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Input</span>	220VAC/50Hz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Output</span>	0-220VAC 3-phase
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Clamp</span>	80mm
