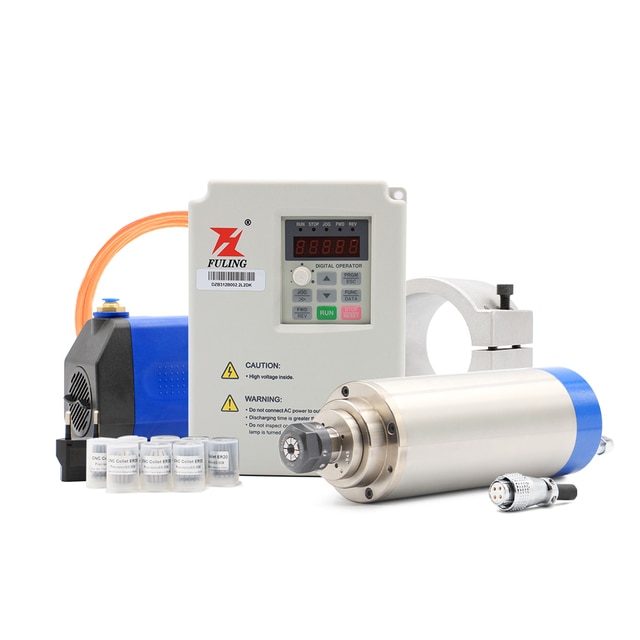

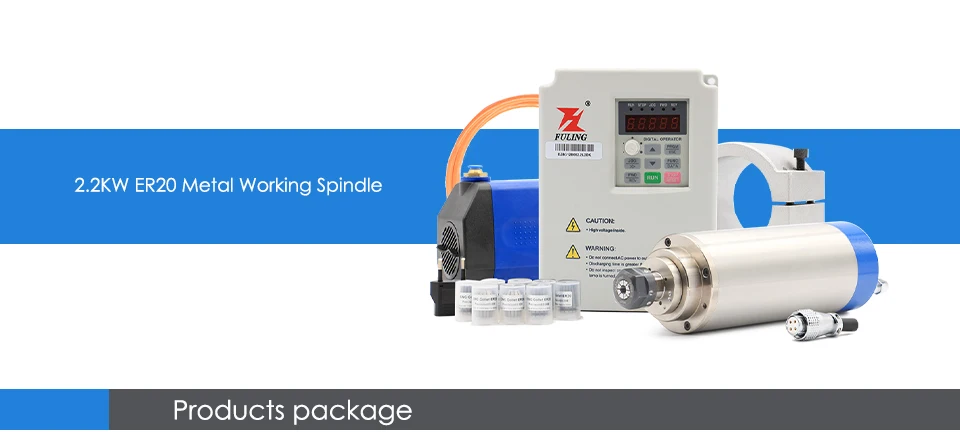

1 шт. И 220 В переменного тока 2,2 кВт металлический рабочий шпиндель двигателя водяное охлаждение 800 Гц полюс = 4 диаметра = 85 мм

1 шт. И 220 В инвертор марки Fuling 1000 Гц(BD612 / BD600 / H110)

1 шт. И кронштейн шпинделя 85 мм

1 шт. И 75 Вт водяной насос

1 шт. И 5-метровая водяная трубка

1 комплект цанги ER20 (4,6,8,10,12,1/8,1/4,1/2)

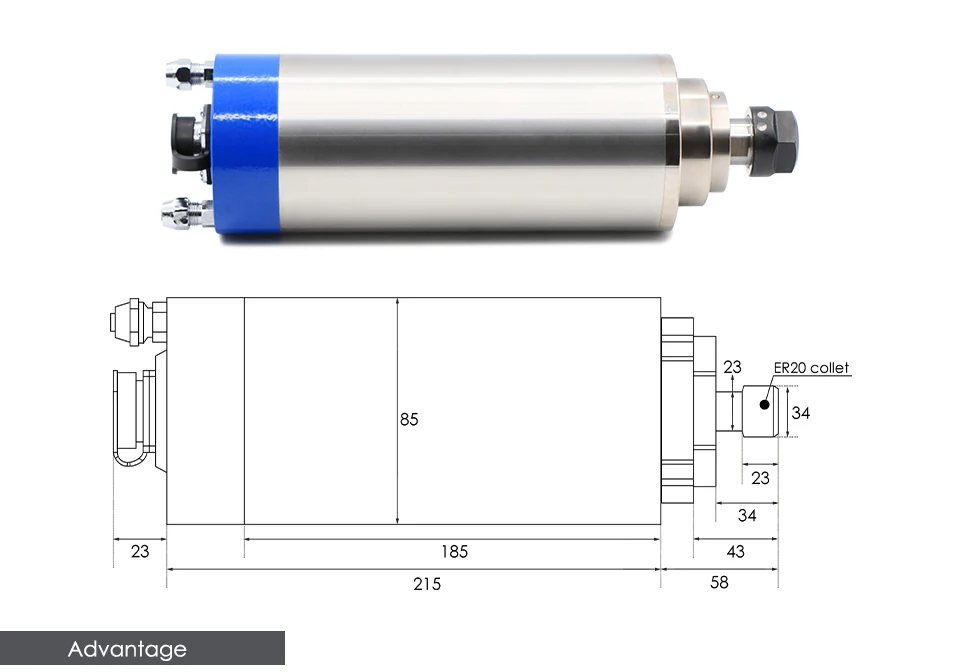

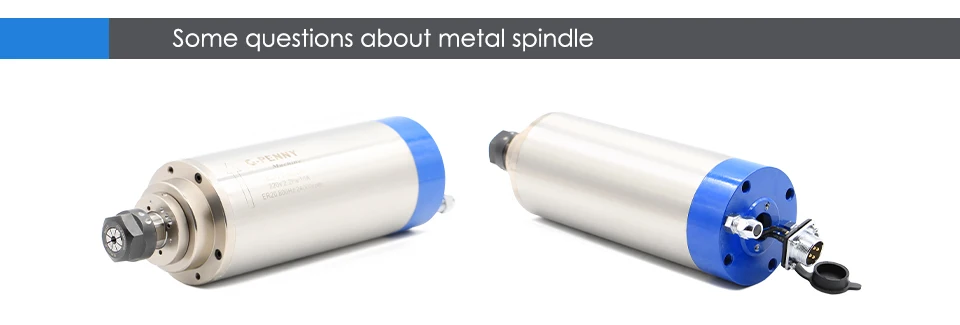

Размер:85x230 мм(Средний диаметр корпуса: 85 мм x Длина: 230 мм)

Пути скорости:Через 3-фазный выходной инвертор и отрегулируйте частоту инвертора, чтобы изменить скорость шпинделя.

Охлаждение:Водяное охлаждение

Интерфейс питания:Дополнительно H20-4 штыри Водонепроницаемая воздушная заглушка. Воздушная Заглушка с маркировкой «1», «2», «3», «4», «1», «2», «3» была подключена к инвертору (U, V, вт), 4 подключенных инвертора заземления.

Мощность:2,2 кВт

Напряжение:220 В

Текущий:10А

Частота:800 Гц

Скорость:12000-24000 об/мин

Полюс: 4

Биение выключено:Меньше чем 0,01 мм

Диаметр (мм): 85

Тип подшипника:2X7005 P4 DT и 2x7003 P4 DT

Керамические шарикоподшипники 4 шт. (Полностью герметичные Радиально-упорные подшипники)

СбEt:ER20

Диаметр зажима ножа:13 мм, 12 мм, 12,7 мм, 11 мм, 10 мм, 9 мм, 8 мм, 7 мм, 6,35 мм, 6 мм, 5 мм, 4 мм, 3175 мм, 3 мм, 2 мм, 1 мм(Стандарт 6 мм)

Кусок цанги ER20 с водяным охлаждением

Консистентная Смазка

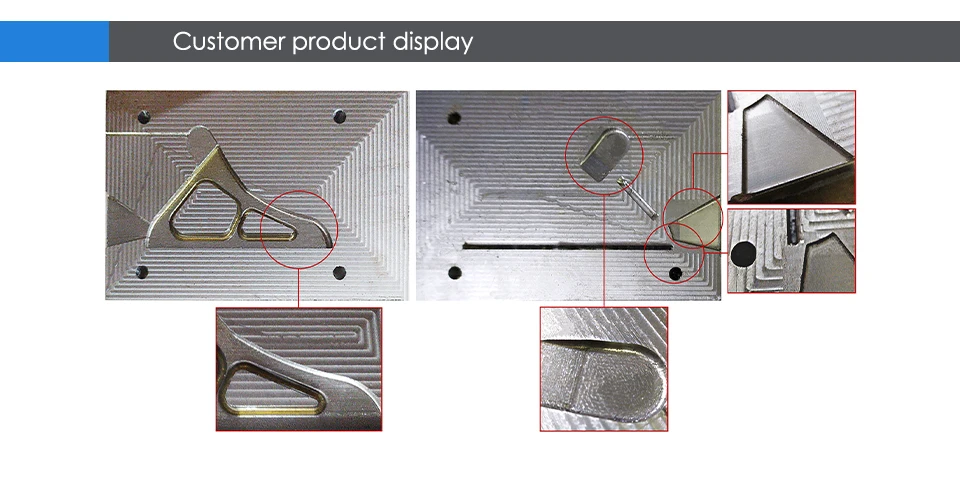

Основное Применение:Гравировка по железу, стали, нержавеющей стали, алюминию, твердой древесине и т. Д.(Это Профессиональный Металлический шпиндель, высокая точность, большой крутящий момент.

● Керамические шарикоподшипники 4 шт., Полностью герметичные радиально-упорные шарикоподшипники, 2 × 7005C P4 DT и 2 × 7003C P4 DT, увеличивают срок службы шпинделя

● Полюс = 4800 Гц, большой крутящий момент, Профессиональный Металлический шпиндель, используемый для железа, стали, нержавеющей стали и т. Д.

● Тщательная сборка делает шпиндель более прецизионным.

● Высокая точность, используемая для гравировки металла, резки. Точность 0,01 мм.

● Мы являемся производителем шпинделя, мы предлагаем вам только лучшее качество и лучшую цену.

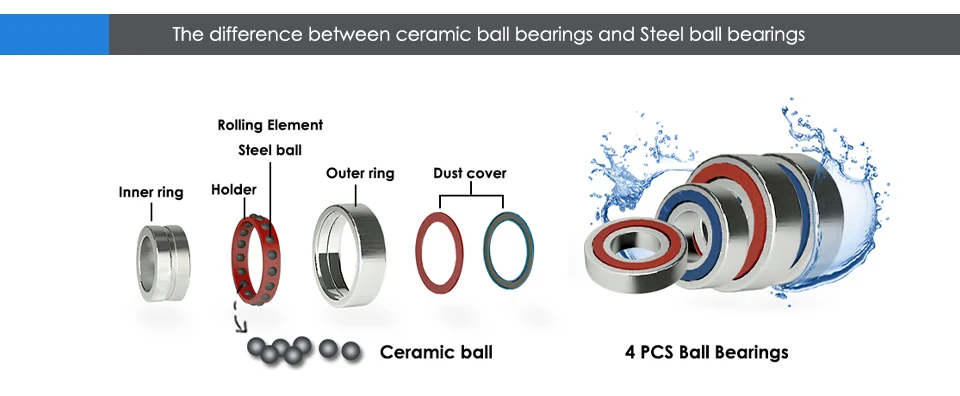

1. Наш керамический шпиндель шарикоподшипников используетКерамические шарикоподшипники 4 шт..

2. керамические шарикоподшипникиУстойчивость к высоким температурам и низким температурам, Обычно на 3-5 градусов ниже, чем стальные шарикоподшипники во время использования.

3. Керамические шарикоподшипники имеютНизкое трение, низкий уровень шума и длительный срок службы.

4. Если вы хотите использовать шпиндель для алюминия, твердой древесины, то керамические шарикоподшипники лучше, чем стальные шарикоподшипники.

Диаметр:85 мм

По сравнению с креплением из алюминиевого профиля точность намного выше, и его трудно деформировать.

Внутренняя стенка очень гладкая, внешняя-пескоструйная, относительно мелкая однородная, но не очень гладкая.

Крепление из литого алюминия намного тяжелее, чем крепление из алюминиевого профиля.

Описание продукта:

Литой алюминиевый крепеж-это высококачественный алюминий, который отливается с помощью специального производственного процесса по сравнению с обычным алюминием. Этот продукт обладает прочностью, высокой ударопрочностью, высокой твердостью и сильной антиоксидантной активностью.

Крепление из литого алюминия в основном используется для фиксации вспомогательных продуктов, тем самым обеспечивая вертикальность балансировочных и вспомогательных продуктов, вспомогательных продуктов для повышения точности работы, снижения шума, уменьшения накопленной ошибки.

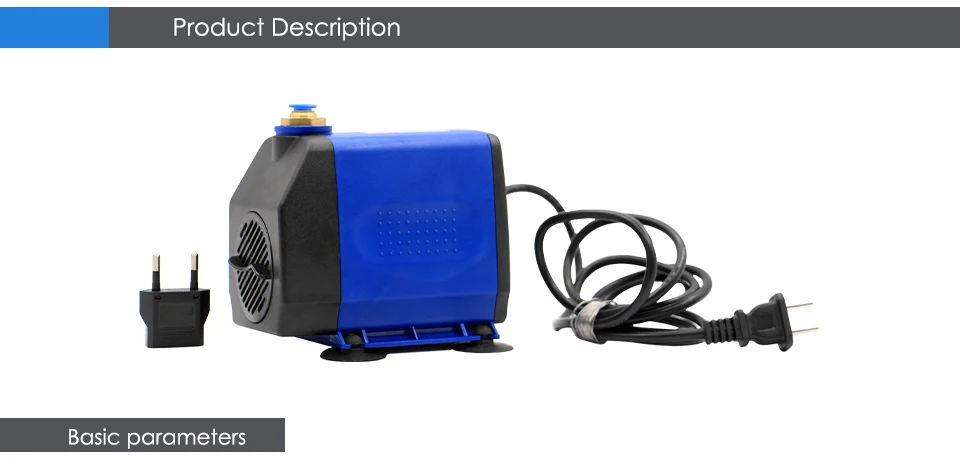

Максимальная голова:3,2 м;

Мощность:75 Вт;

Максимальный Расход:3200 л/ч

Длина шнура штекера:1,4 м

Напряжение:220 В;

Частота:50 Гц

Размер выхода:4 и 6 мм;

Размеры:145*110*90 мм

Преимущество:

Высокий подъем/большой расход/Сильно Прочный/Превосходная Изоляция/может охладить машину быстро/хорошее качество и длинная жизнь/большой инвентарь/большая сильная сила

Особенности:

Корпус изготовлен из высококачественного пластика, который отличается антикоррозийностью и высокой прочностью.

Насосы имеют отличную изоляцию благодаря полностью герметичной опоре двигателя.

Насосы combione перекачивающие, фильтрованные, кислородные и фонтаны в одном.

Примечание:

Необходимо использовать в воде.

Должен отключать электричество, если продукт работает неправильно, и должен поддерживать его после подъема из воды.

Тип: ER20 Цанга высокой точности

Материал: сталь 65 млн

Количество: 8 шт. (4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 1/4 (6,35 мм),1/8 (3175 мм),1/2 (12,7 мм)

Точность ≤ 0,008 мм

Закаленная и прецизионная земля

Широко используется в расточных, фрезерных, сверлильных, фрезерных Станках с ЧПУ для нарезания резьбы проволоки, гравировальных шпиндельных станках, обрабатывающих центрах и другой обработке.

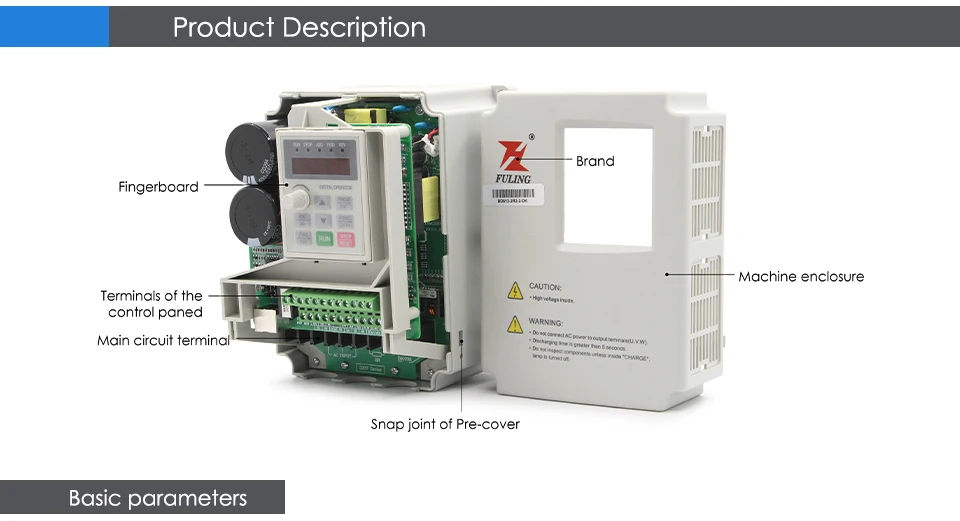

Входное напряжение:220 В/380 В (+/-15%)

Частота входного сигнала:50/60 Гц

Фаза входного сигнала:1 или 3 фазы

Выходное напряжение:220 В переменного тока

Выходная частота:0-1000 Гц

Выходной ток:10А/5А

Фаза выхода:3 фазы

Гарантия:1 год с даты покупки

● Два режима управления скоростью: управление V/F

● Без векторного управления PG (SVC): пусковой момент от 0,5 Гц до 150%

● 8-ступенчатая простая функция ПЛК, Управление несколькими скоростями и управление PID

● Поддержка нескольких настроек частоты: Цифровая настройка, аналоговая Настройка, настройка PID, Настройка связи RS485.

● Терминалы ввода/вывода можно свободно программировать для объединения нескольких режимов работы в соответствии с потребностями пользователя.

● С функцией регулировки частоты скачка он может эффективно подавлять механический резонанс и делать систему более стабильной и надежной.

● Благодаря функции удержания мгновенного отключения питания он может избежать воздействия производства из-за мгновенного сбоя питания.

● С обнаружением чрезмерного и пониженного крутящего момента

● Функция автоматической регулировки напряжения для эффективного решения проблемы низкочастотных колебаний двигателя высокой мощности.

● Обеспечивает различные функции защиты от неисправностей: перегрузки по току, перенапряжения, пониженного напряжения, перегрева, перегрузки, отсутствия равного мониторинга в реальном времени и защиты для обеспечения безопасной работы.

● Встроенный реактор с инвертором выше 37 кВт, который улучшает коэффициент мощности входной стороны и повышает эффективность и стабильность всей машины.

● Встроенный тормозной блок 0,75 ~ 15 кВт.

Сфера применения:

● Обработка металла, станки с ЧПУ, волочильные машины и другое механическое оборудование.

Воздуходувка боилера ●, вентилятор наведенного проекта, отработанный вентилятор угольной шахты подземный.

● Коммунальная техника, центральное кондиционирование, энергосберегающее преобразование.

● Для циклонов, центробежных вентиляторов и т. Д.

● Обеспечивая циркуляцию водяная помпа, водяная помпа макияжа, впрыскивающий насос воды месторождения нефти, насос доставки масла, фонтан музыки.

● Бумажное оборудование, химическая промышленность, фармацевтическая промышленность, текстильная промышленность и т. Д.

НЕ настраивайте инвертор самостоятельно, если вы не знаете, как это сделать, иначе это заставит и шпиндель, и инвертор легко сгореть.

Свяжитесь с нами, у нас есть руководства, видео и фотографии, которые вам помогут.

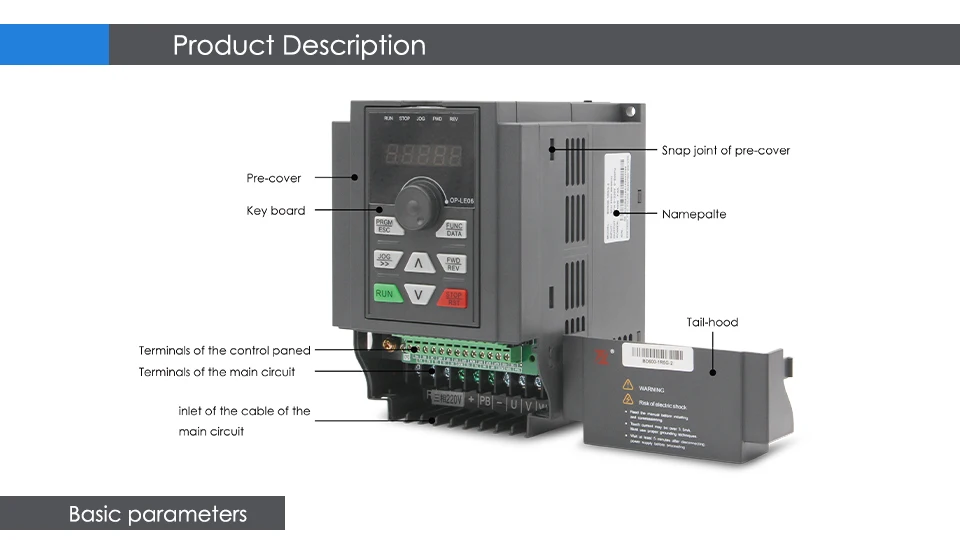

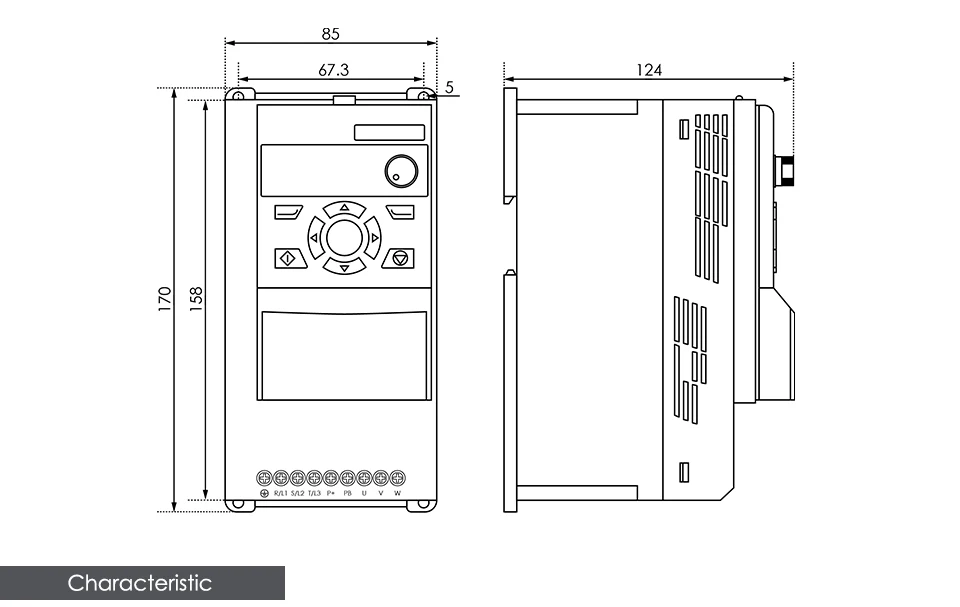

Мощность: 2,2 кВт

Входное напряжение: 220 В/380 В

Текущий:2,2 кВт (12,5 А/5 А)

Выходное напряжение: 0 ~ 220 В

Входная частота: 50/60 Гц

Фаза входа: 1 фаза/3 фазы (однофазный вход 220 В)

Выходная частота: 0 ~ 1000 Гц

Фаза выхода: 3PH

Путь управления:V/F управление; Векторное управление

· Одна машина для различных целей: применимо к асинхронному двигателю, синхронному двигателю с постоянными магнитами, однофазному двигателю.

· Высокая несущая волна: максимум 16 кГц, более Бесшумная при работе двигателя.

· Настройка: в соответствии с отраслевой настройкой удалите избыточные функции, сделайте стоимость более разумной, а качество более стабильным.

· Интегрированная конструкция: Уменьшите количество пластин и летающих проводов, максимально устраните потенциальные точки отказа и Максимизируйте электрические и электромагнитные характеристики.

· Управление напряжением шины: Управление перенапряжением обеспечивает замедление на максимальной скорости, торможение Магнитным потоком реализует быстрое замедление без тормозного сопротивления, а управление пониженным напряжением реализует функцию мгновенной остановки.

· Адаптивное векторное управление: Работа вектора, удобство VF; Параметры двигателя не чувствительны, и Самообучение не требуется.

· Независимый Воздуховод: нет принудительного воздушного потока через компоненты для улучшения приспособляемости к окружающей среде.

· Изысканный тепловой дизайн: компактный объем, удобная установка.

· Простое Использование: Выберите источник клемм в соответствии с необходимой функцией, чтобы сохранить количество и тип клемм.

· Гибкая функция: гибкие значение и команда установки сочетания из, легкие для того чтобы приспособиться к различным применениям.

· Векторное управление широким диапазоном: Диапазон частот составляет 0 ~ 1000 Гц, что подходит для большинства двигателей и обеспечивает высокую производительность при высокоскоростной работе.

· Быстрый контроль тока: высокая скорость динамического отклика (15 мс), быстрая скорость запуска, небольшие колебания скорости.

Сфера применения:

● Текстильное оборудование ● Пищевое оборудование

● Упаковочная машина ● Деревообрабатывающее оборудование

● Высекая вентилятор водяной помпы ● машины

● Печатная машина ● Керамическое оборудование

● Фотоэлектрический водяной насос ● Другие

НЕ настраивайте инвертор самостоятельно, если вы не знаете, как это сделать, иначе это заставит и шпиндель, и инвертор легко сгореть.
Свяжитесь с нами, у нас есть руководства, видео и фотографии, которые вам помогут.

Входное напряжение:220 В/380 В (+/-15%)

Частота входного сигнала:50/60 Гц

Фаза входного сигнала:3 фазы

Выходное напряжение:220 В переменного тока

Выходная частота:0-1000 Гц

Выходной ток:10А/5А

Фаза выхода:3 фазы

Гарантия:1 год с даты покупки

· 10 видов основных и вспомогательных источников частоты могут гибко реализовывать вспомогательную точную настройку частоты и синтез частоты
· Для аналогового входа добавлены два набора 4-точечных входных кривых, чтобы сделать его более гибким.
· С двумя наборами параметров двигателя он может реализовать управление переключением двух двигателей.

· Доступны различные типы энкодеров: Поддержка дифференциального энкодера, энкодера UVW, резолвера и т. Д.
· Режим линейных или S-кривой ускорения и замедления, 4 вида времени ускорения и замедления, которое можно выбрать через терминальный переключатель

· Через встроенный ПЛК или терминал управления, автоматическую деятельность переключения цикла до 16 разделов скорости можно осуществить, и время выдержки, ускорение и замедление каждого раздела скорости можно отрегулировать

· Вся серия имеет встроенную функцию отслеживания скорости, несколько режимов отслеживания скорости, а скорость отслеживания скорости можно регулировать

· Ограничение и контроль крутящего момента: функция «экскаватор» может автоматически ограничивать крутящий момент во время работы, чтобы предотвратить частое отключение перегрузки по току; Векторный режим может реализовать управление крутящим моментом

Сфера применения:

Обработка металла ●, механические инструменты КНК, машины чертежа провода и другое механическое оборудование

Воздуходувка боилера ●, вентилятор наведенного проекта, отработанный вентилятор угольной шахты подземный

● Коммунальная техника, центральное кондиционирование, энергосберегающее преобразование

● Для циклонов, центробежных вентиляторов и т. д.

Водяная помпа обеспечивая циркуляцию ●, водяная помпа макияжа, впрыскивающий насос воды месторождения нефти, насос доставки масла, фонтан музыки

● Бумажное оборудование, химическая промышленность, фармацевтическая промышленность, текстильная промышленность и т. Д.

НЕ настраивайте инвертор самостоятельно, если вы не знаете, как это сделать, иначе это заставит и шпиндель, и инвертор легко сгореть.
Свяжитесь с нами, у нас есть руководства, видео и фотографии, которые вам помогут.

Температура рабочей среды шпинделя обычно составляет-10 ~ 40.

Перед установкой первой оси электрического шпинделя, повернутой вручную, следует почувствовать гибкое, неблокирующее явление.

Шпиндель в консервации и транспортировке, высокоскоростная смазка внутри состояния подшипника изменится, клиенты должны работать на низкой скорости в течение 30 минут. 3000 об/мин, а затем следуйте плохому увеличению, бегайте по 20 минут каждый. Шпиндель и инвертор должны работать вместе. Технические характеристики инвертора и настройки параметров должны соответствовать параметрам шпинделей.

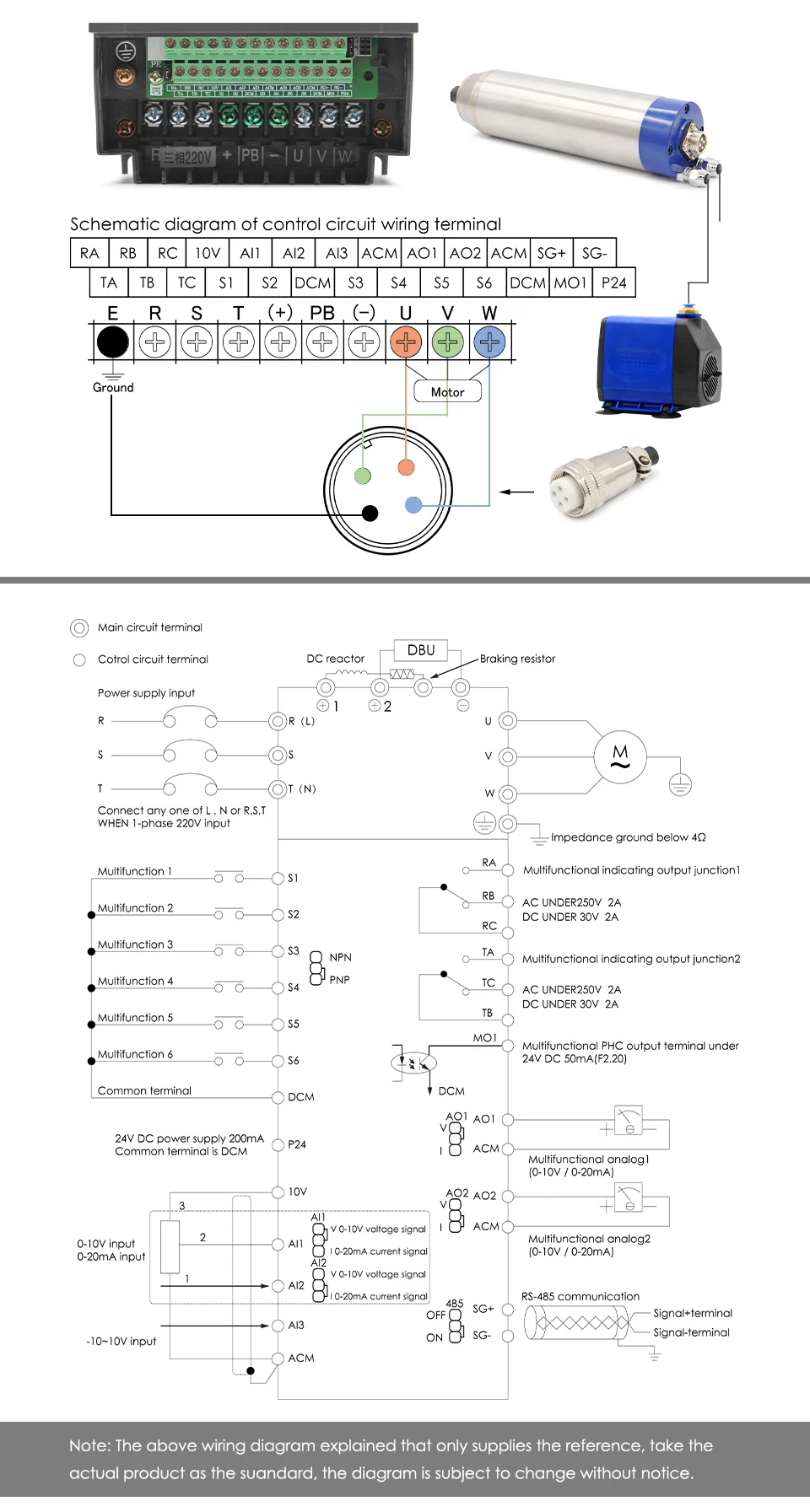

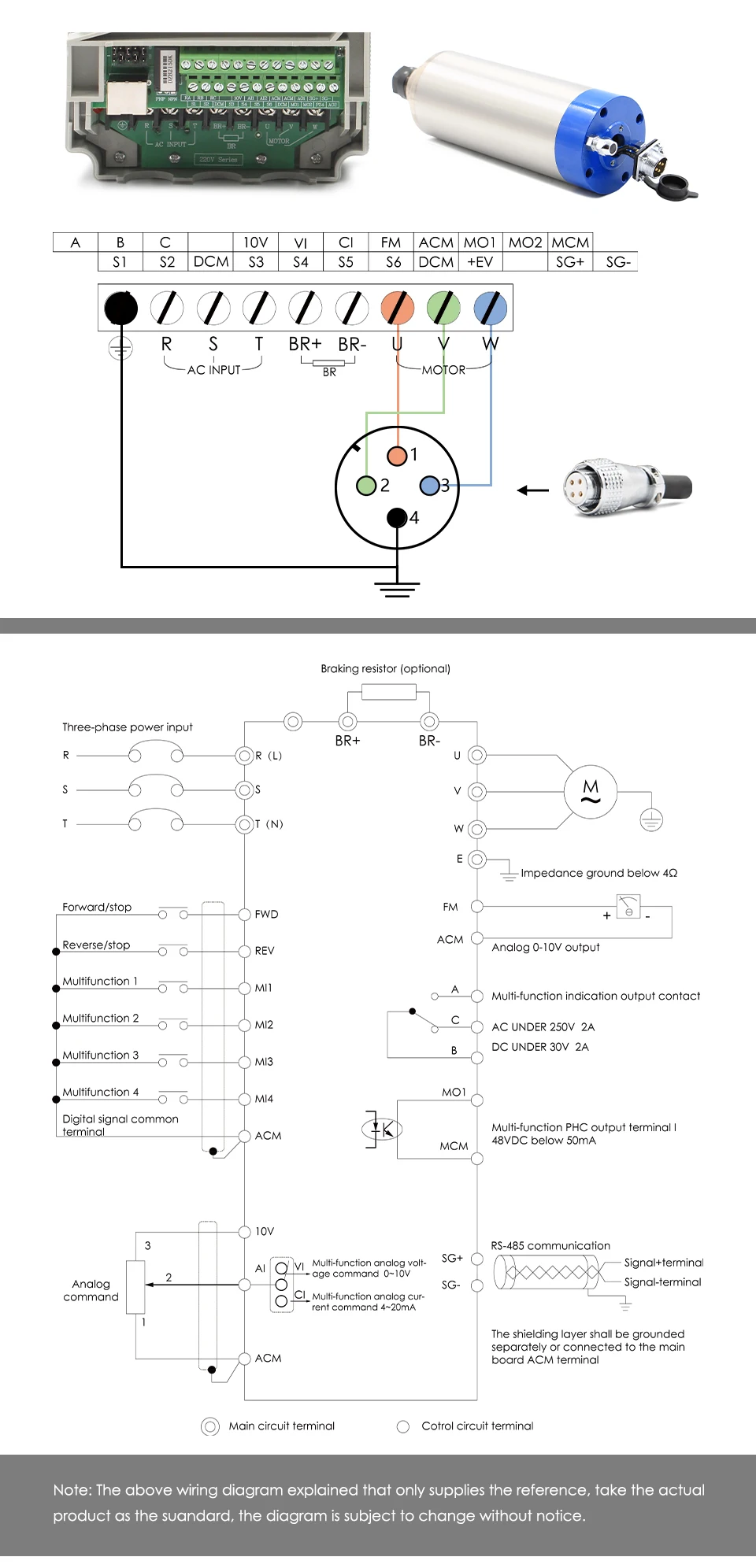

Подключите шпиндель инвертора, шнур питания трехфазного инвертора должен быть припаян в вилку 1 (U), 2 (V), 3 (W) фута, 4 фута для Земли. После включения питания проверить, указывает ли ось вращения шпинделя согласованное направление. Если несоответствие необходимо немедленно отключить, замените инвертор и подключите шпиндель двумя проводами трехфазного источника питания.

Следует убедиться, что перед использованием шпинделя с водяным охлаждением система охлаждения работает должным образом. Каждый день перед использованием шпиндель необходимо работать на низкой скорости в течение 15-20 минут. Зажим фрез на шпиндель, гайки цанги, цанги, фрезы должны быть достаточно чистыми. Хвостовик, вставленный в цангу, должен быть больше 15 мм.

Шпиндель с водяным охлаждениемДОЛЖЕНИспользоваться с водяным насосом. В противном случае шпиндель скоро сломается.

Двигатель шпинделя переменного токаДОЛЖЕНИспользовать с инвертором. Мощность инвертора должна быть равна или больше мощности шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор сломаются сразу.

Когда вы используете шпиндель, шум не такой, как всегда, пожалуйстаСТОПШпиндель сразу. Возможно, вам потребуется заменить подшипники шпинделя.

Если вы не знаете, как настроить инвертор или подключить Шпиндель к инвертору, свяжитесь с нами, мы поможем вам настроить.

Перед грузить, мы сделали уплотнение масла для избежания ржавчины во время длинной пересылки. Когда вы получите шпиндель, очистите сальник перед использованием. Спасибо тебе.

Если шпиндель не будет использоваться в течение длительного времени, Держите масло шпинделя герметичным, чтобы ржавчина не использовалась в течение длительного времени.

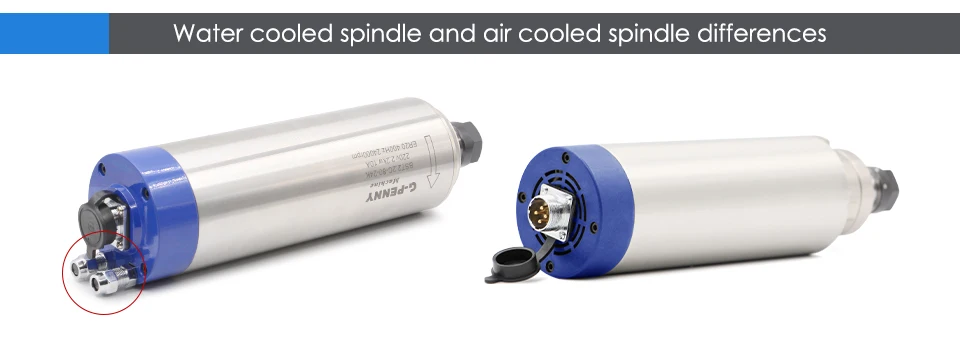

1. Охлаждение по-разному: двигатель шпинделя с водяным охлаждением-это использование водяного цикла для охлаждения тепла, выделяемого после высокоскоростного вращающегося шпинделя, двигатель шпинделя с вентиляторным охлаждением к охлаждению.

2. Шум: двигатель шпинделя с водяным охлаждением практически не шумит, но двигатель шпинделя с воздушным охлаждением работает очень громко.

3. Жизненные аспекты: двигатель шпинделя с водяным охлаждением обращает внимание на техническое обслуживание, часто меняет воду или использует промышленные охладители воды, вентилятор шпинделя с воздушным охлаждением в основном за счет ветра, дующего тепло, передаваемое радиатору, для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, твердую древесину, гранит, камень, вы можете выбрать металлический шпиндель. Металлический шпиндель намного лучше, чем деревянный шпиндель.

Шпиндель из производства-сборки-теста и, наконец, Идеальная упаковка.

Мы на 100% гарантируем безопасность рукам гостей.
