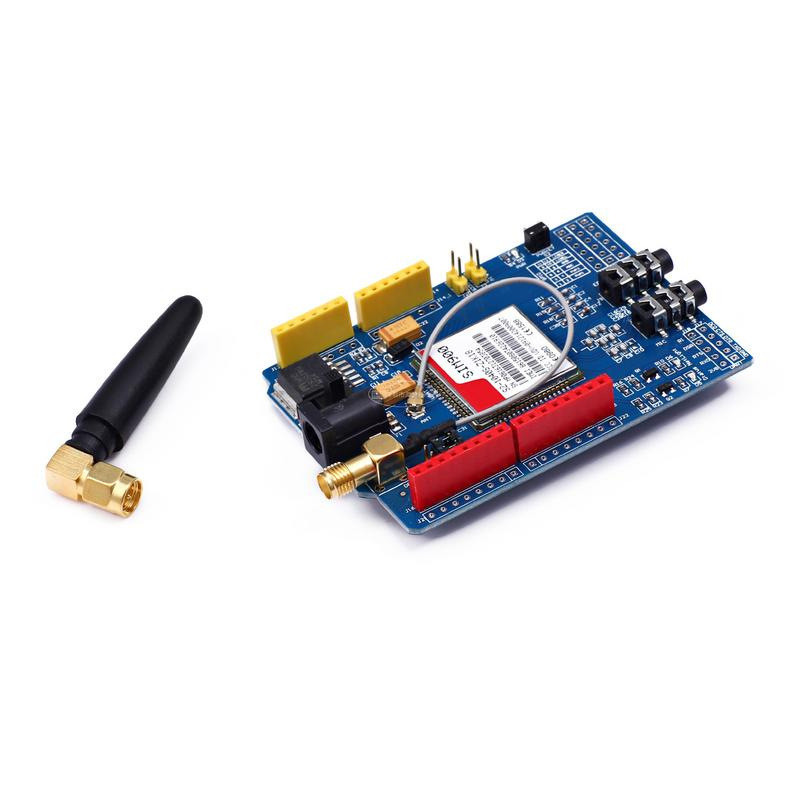

Этот модуль относится к модулю SIM900, 4-полосный Модуль доступен по всему миру.

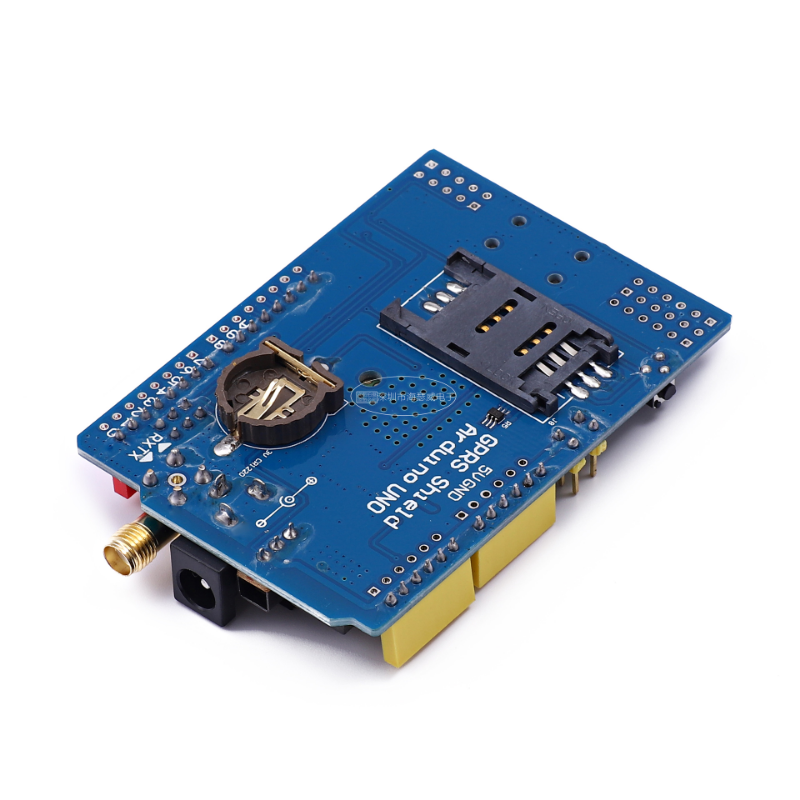

Полезный совет: иглы массива на задней стороне платы по умолчанию не привариваются.

О счете-фактуре: Наша компания может открыть обычную машину для выставления счета-фактуры 6% налогового пункта.

: http:// Пан. Baidu . com/S/1 eqjaovw: Фирн

Инструкция по применению

• Отладка компьютера USB-достаточно TTL. Электропитание этого модуля составляет 5-26 В. Если источник питания 5 В должен быть выше 2 А, рекомендуется источник питания 9 В. После того, как материнская плата Arduino подключена, источник питания должен обеспечивать ток 2А. Причина в том, что GPRS Shield требует максимальной мощности по току и максимального пикового тока 2А, но порт USB не может обеспечить такой большой ток, поэтому необходимо подключить внешнее устройство питания. Другая розетка источника питания выводит источник питания 3,7-4,5 В, который подходит для источника питания от литиевой батареи. Совместимость последовательного портаМикроконтроллер Arduino. Последовательный порт TTL совместим с MCU 3,3 и 5 В.
• Убедитесь, что ваша SIM-карта не заблокирована
• GPRS щитСкорость передачи данных предпочтительно должна составлять 19200 бит/с; 8-N-1 (скорость автоматического сопряжения GPRS Shield по умолчанию)
•

См. следующий рисунок

1. Предоставляются два вида антенных интерфейсов, которые совместимы с различными требованиями. Этот продукт поставляется с антенной с патч-кордом, поэтому он совместим с двумя интерфейсами.

2. SIM900 можно настроить с помощью перемычки для подключения к любым 2 контактам Arduino от D0 до D7, а не только к аппаратным UART, которые могут использовать только D0D1.

3. Тумблер отладки можно настроить на Подключение порта DEBUG SIM900 к Arduino или к ПК через ATMEGA8U2/FT232 на Arduino для отладки.

4. Выходы для аудио и микрофона выходят.

5. Отведено несколько портов ввода-вывода SIM900. При необходимости контакты могут быть расположены и соединены проводами DuPont-см. принципиальную схему и техническое описание конкретных контактов.

6. 3 индикатора состояния и 3 кнопки-кнопку включения можно использовать для ПИТАНИЯ SIM900 с помощью контактного управления Arduino для доступа к программному обеспечению.

7. 3,3 В и 5 В автоматически совместимы с уровнем, которые могут адаптироваться к основной плате управления 3,3 В или 5 В и поддерживать другие платы разработки платформы 3,3 В, такие как Leaf Maple и Chipkit.

GPRS Shield основан на модуле SIM900 от SIMCOM и совместим с Arduino и его клонами. GPRS Shield предоставляет вам возможность общаться с помощью сотовой телефонной сети GSM. Экран позволяет отправлять SMS, MMS, GPRS и аудио через UART, отправляя AT-команды (GSM 07,07, 07,05 и расширенные AT-команды SIMCOM). На щите также есть 12 GPIO, 2 ШИМ и АЦП модуля SIM900 (все они Логические 2V8), присутствующие на борту.

& Sect;Четырехдиапазонный 850 / 900/1800/1900 МГц-будет работать в сетях GSM во всех странах мира.

& Sect;Класс 10/8 мульти-слота ГПРС

& Sect;Мобильная станция GPRS класса B

& Sect;Соответствует GSM фазе 2/2 +

& Sect;Класс 4 (2 Вт @ 850/900 МГц)

& Sect;Класс 1 (1 Вт при 1800/1900 МГц)

& Sect;Управление с помощью AT-команд-Стандартные команды: GSM 07,07 и 07,05 | Расширенные команды: AT-команды SIMCOM.

& Sect;Служба коротких сообщений-чтобы вы могли отправлять небольшие объемы данных по сети (ASCII или необработанные шестнадцатеричные).

& Sect;Встроенный стек TCP/UDP-Позволяет загружать данные на веб-сервер.

& Sect;RTC поддерживается.

& Sect;Выбираемый последовательный порт.

& Sect;Разъемы для динамиков и наушников

& Sect;Низкое энергопотребление-1,5 мА (спящий режим)

& Sect;Промышленный диапазон температур- -40 ° К к + 85 ° К

Технические характеристики

& Sect;Аппликатоионс М2М (машина 2).

& Sect;Дистанционное управление приборами.

& Sect;Удаленная Метеостанция или беспроводная сенсорная сеть.

& Sect;Система слежения за транспортными средствами с модулем GPS.

& Sect;Убедитесь, что ваша SIM-карта разблокирована.

& Sect;Изделие предоставляется как есть без изолирующего кожуха. Пожалуйста, соблюдайте меры предосторожности ESD, особенно в сухую (низкую влажность) погоду.

& Sect;Заводская настройка по умолчанию для GPRS Shield UART составляет 19200 бит/с 8-N-1. (Можно изменить с помощью AT-команд).

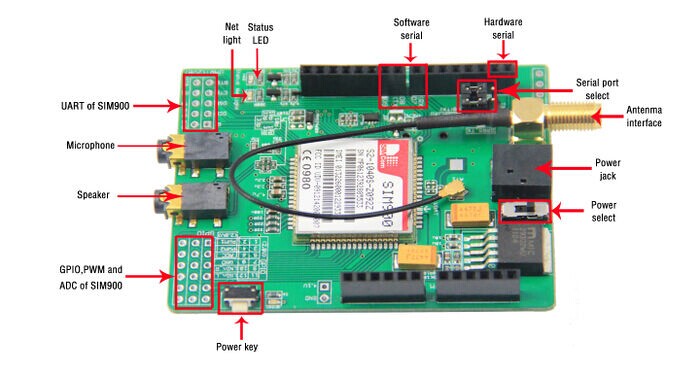

§ Выбор питания-Выберите источник питания для экрана GPRS (внешнее питание или 5 В Arduino)

& Sect;Разъем питания-подключен к внешнему источнику питания 4,8 ~ 5 В постоянного тока

& Sect;Антенный интерфейс-подключен к внешней антенне

& Sect;Выбор последовательного порта-Выберите программный последовательный порт или последовательный порт для подключения к GPRS Shield.

& Sect;Аппаратный Последовательный-D0/D1 Arduino

& Sect;Программный Последовательный-D7/D8 Arduino

& Sect;Индикатор состояния-сообщает, горит ли питание SIM900

& Sect;Сетевой свет-сообщает статус связи SIM900 с сетью

& Sect;UART SIM900-прорыв контактов UART SIM900

& Sect;Микрофон-для ответа на телефонный звонок

& Sect;Спикер-ответить на телефонный звонок

& Sect;GPIO,PWM и ADC SIM900-прорыв контактов GPIO,PWM и ADC SIM900

& Sect;Клавиша питания-включение и выключение для SIM900

Список доставки:

Один модуль

Одна антенна GSM
