Стерео аудио усилитель ST 2SC5200, 2 шт

У продукта нет принципиальной схемы. Пожалуйста, не покупайте, если вы не возражаете.


Усилитель мощности MX50X2

Рабочее напряжение: от + -15 до + -60 В постоянного тока

Мощность: 20-200 Вт 8 R

THD + N <0,01% 50 Вт 8R

Увеличение усиления = 34 раза

Входная чувствительность составляет 1,5 В

Потребляемая мощность <5 Вт (+ -40 В)

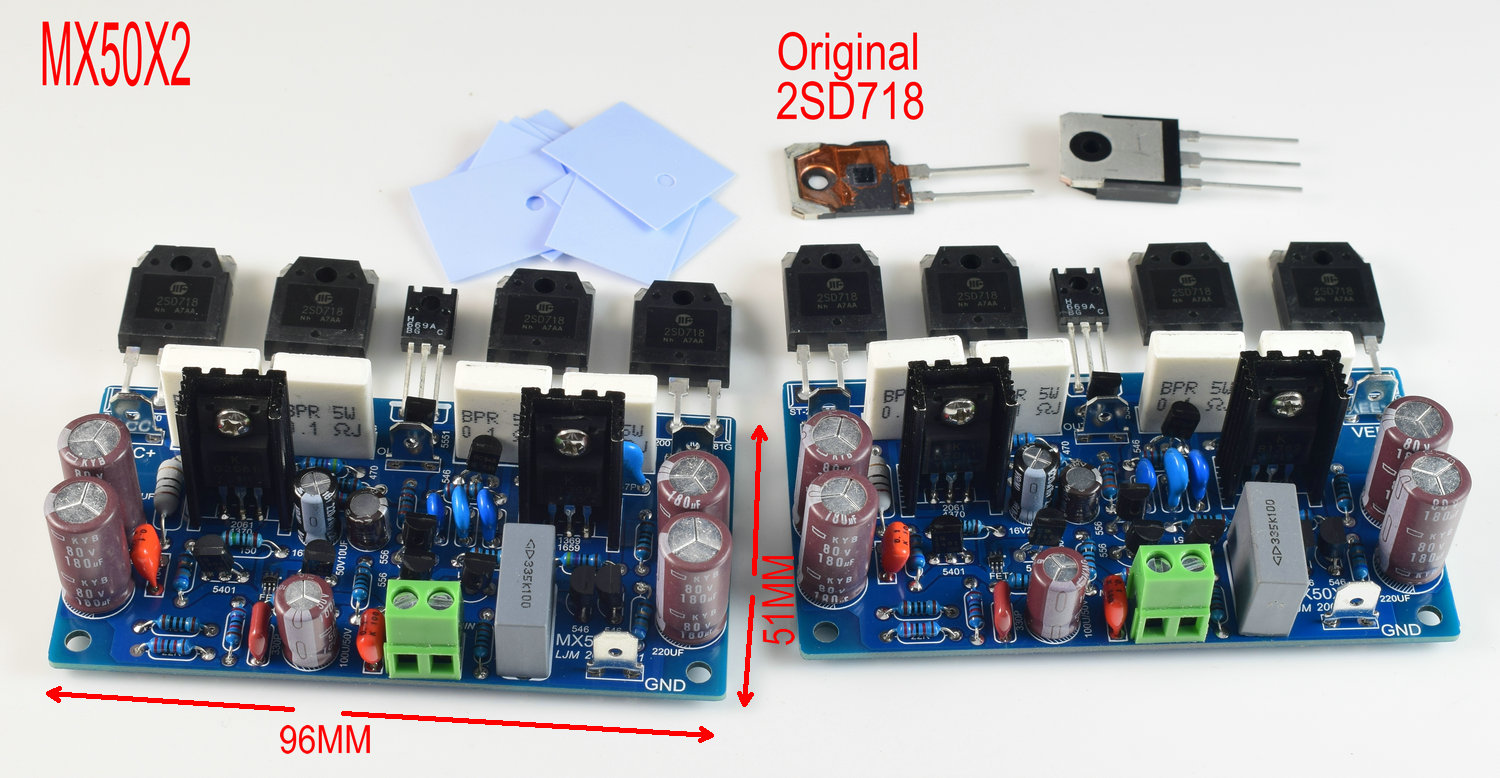

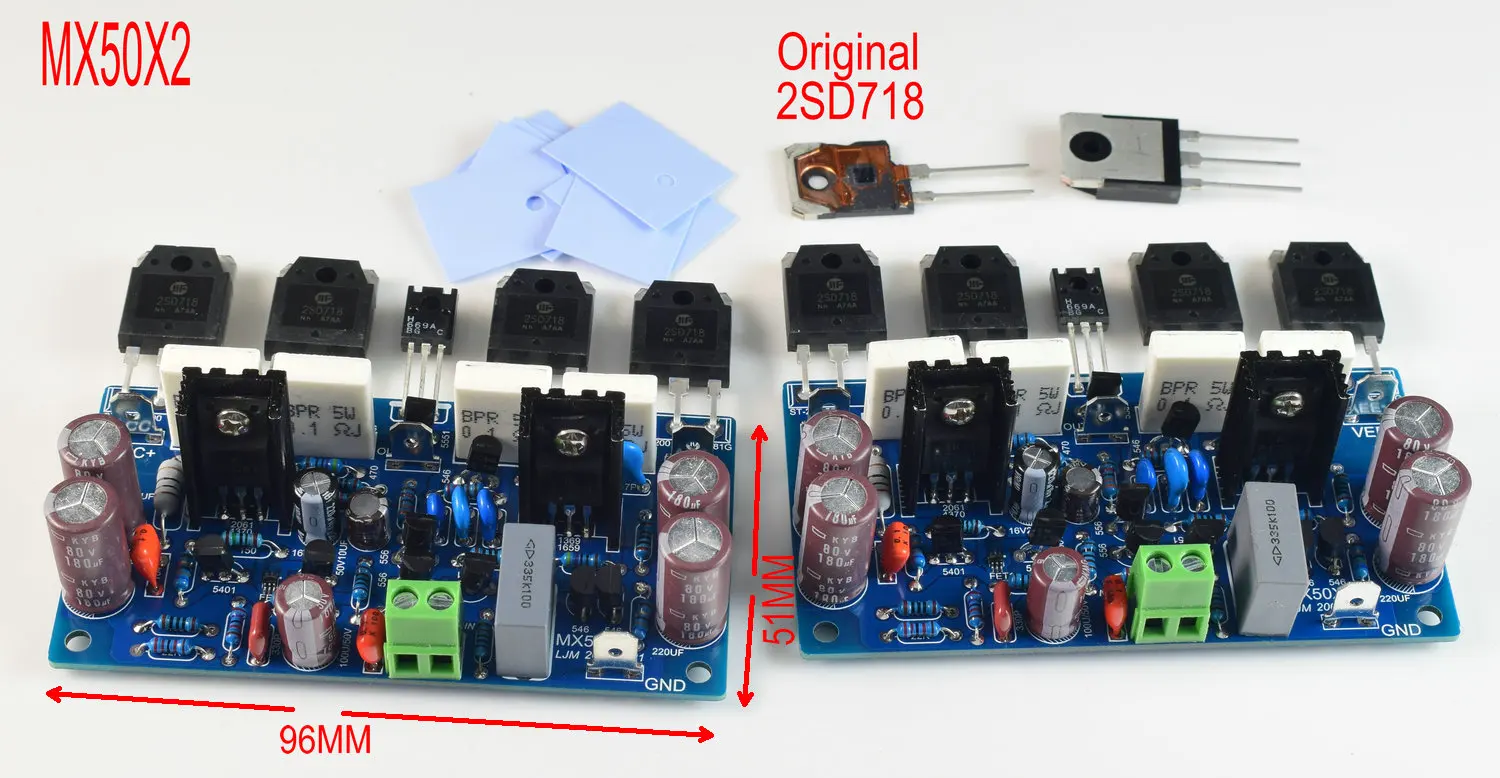

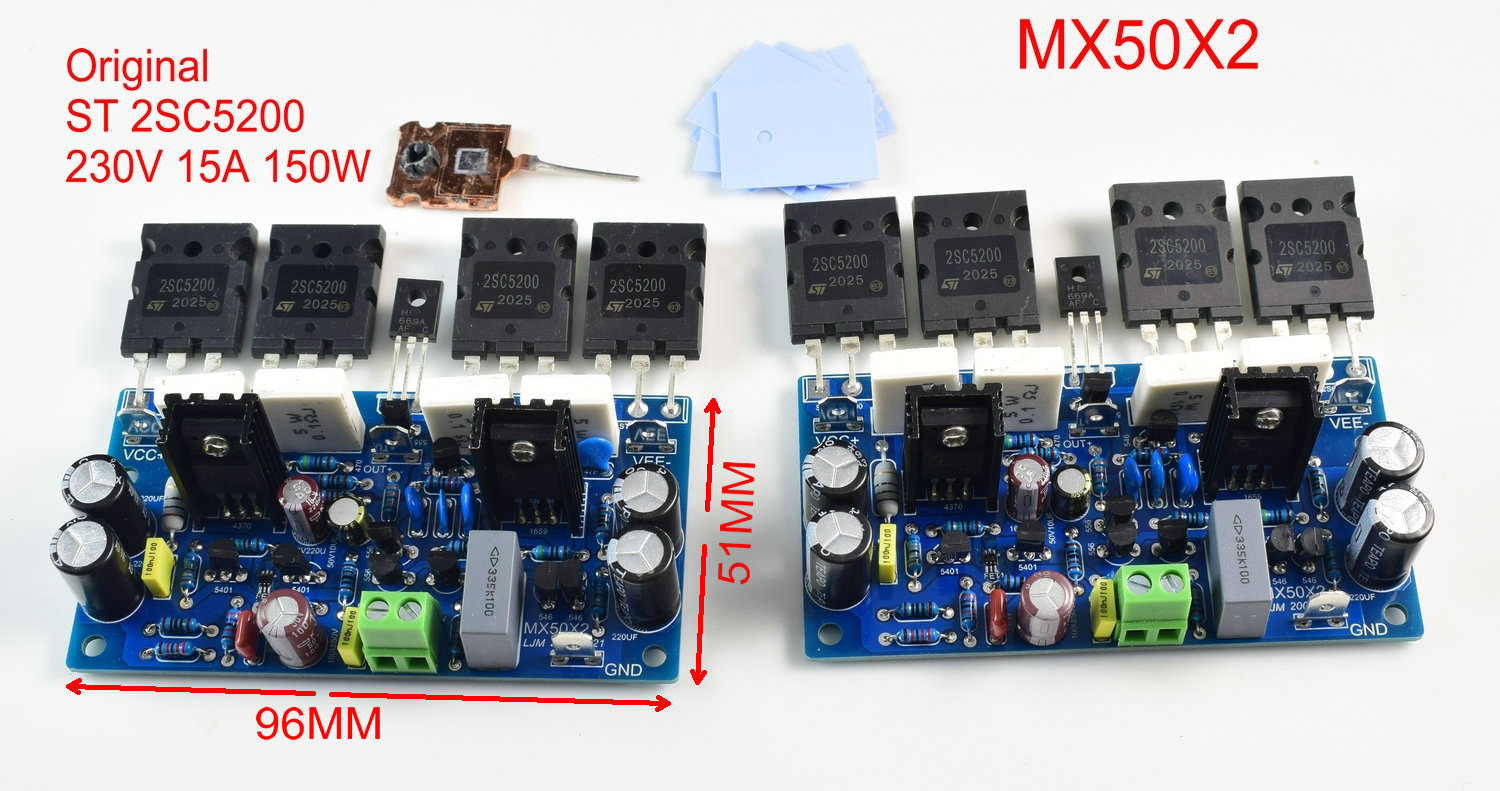

Размер печатной платы 96*51 мм

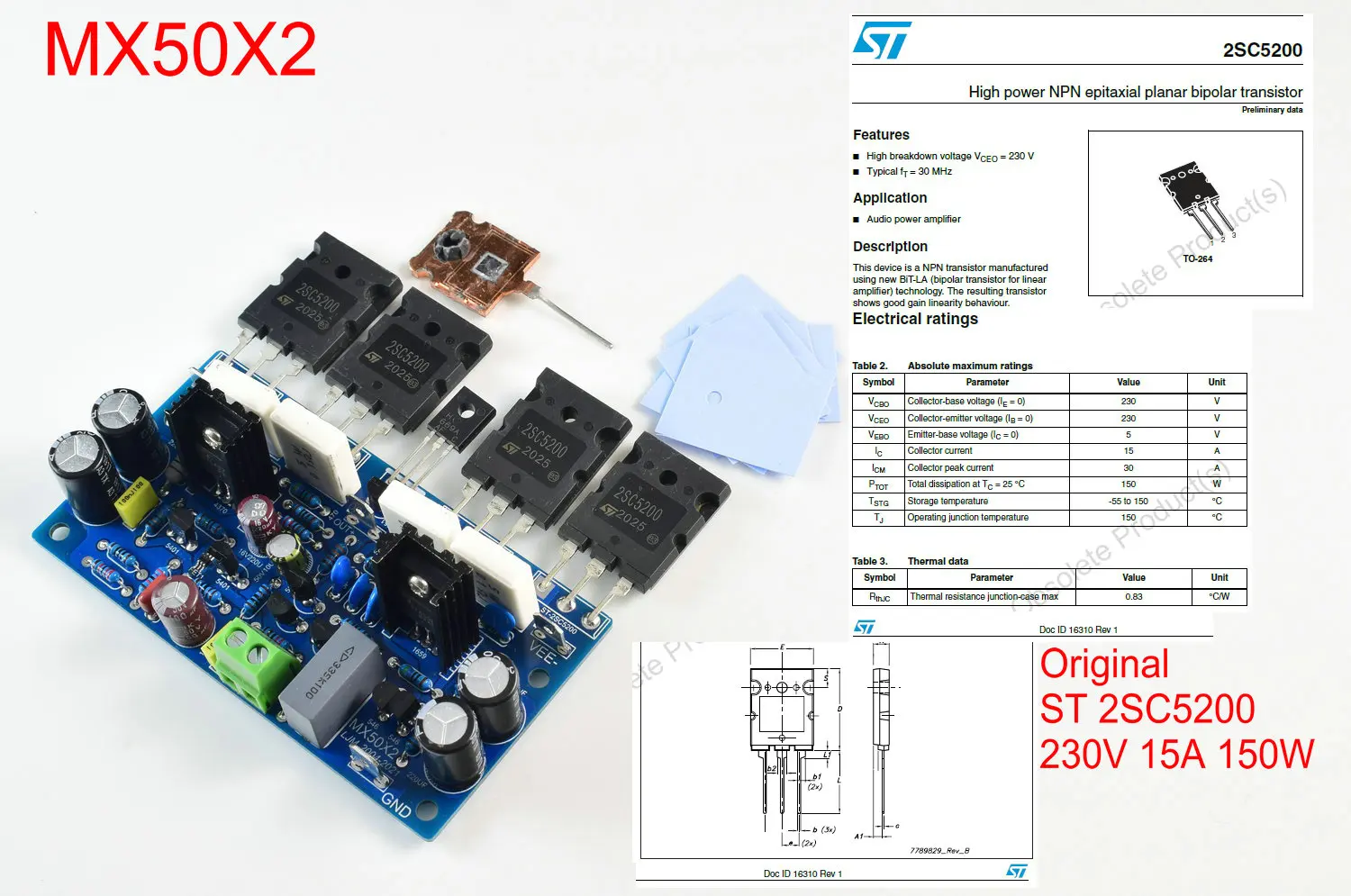

Силовая трубка с использованием оригинального ST 2SC5200 (230 В, 15 А, 150 Вт)

ИлиНджв 0281гИли2SD817Не является обязательным.

.

Выходная мощность 50 Вт RMS в 8 Вт
100 Вт RMS на 4 Вт
THD <0,04% 20 Гц-20 кГц невзвешенный
<0,01% 20 Гц-20 кГц 'A' взвешенный
<0,008% 20 Гц-20 кГц при 1 Вт невесомости
Частотная характеристика + 0,2 дБ 20 Гц-20 кГц
Отношение сигнал/шум более 102 дБ невзвешенное
Более 114 дБ с взвешенным 'A'
Расход энергии 120W

Испытательное оборудование: осциллограф TEK И АУДИО ТОЧНОСТЬ SYS TWO.

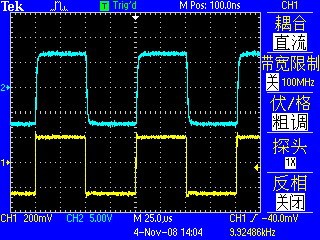

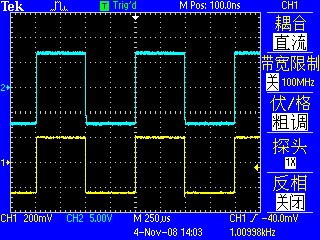

Протестируйте прямоугольную волну 1K 10 K HZ.

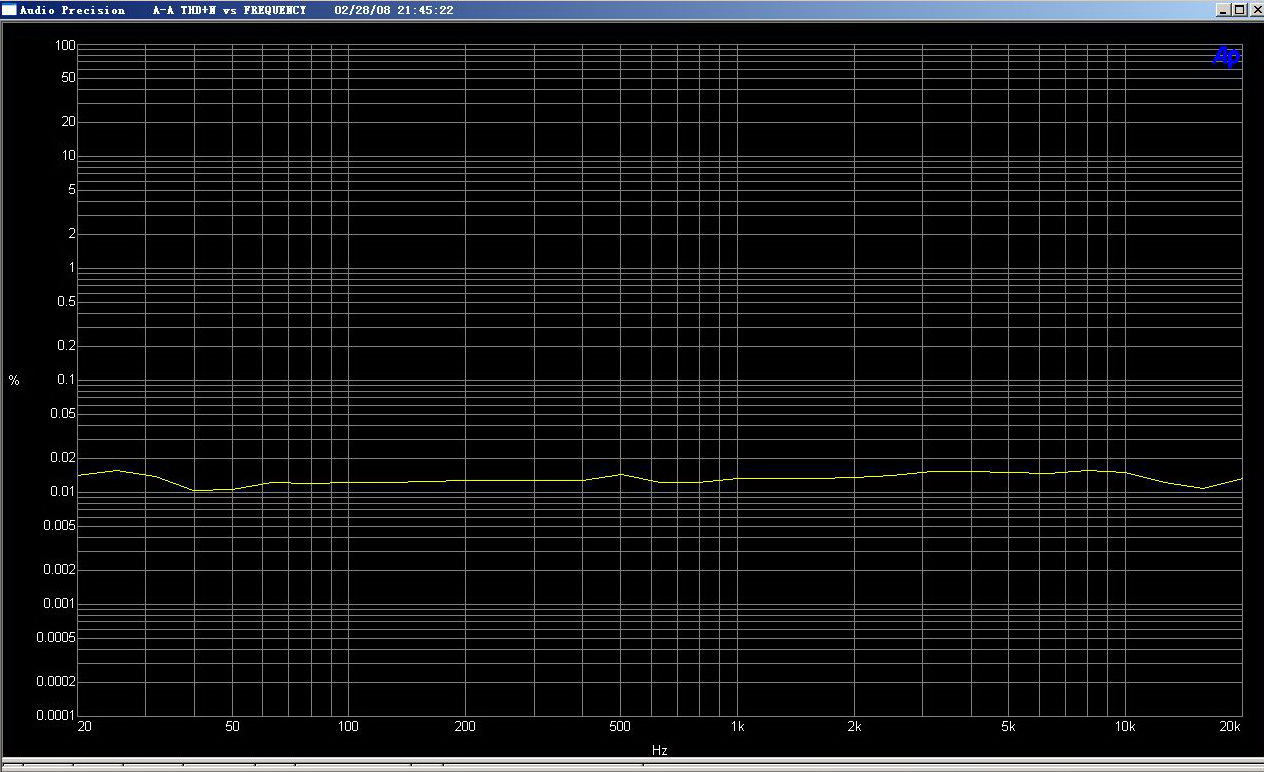

THD 11,00

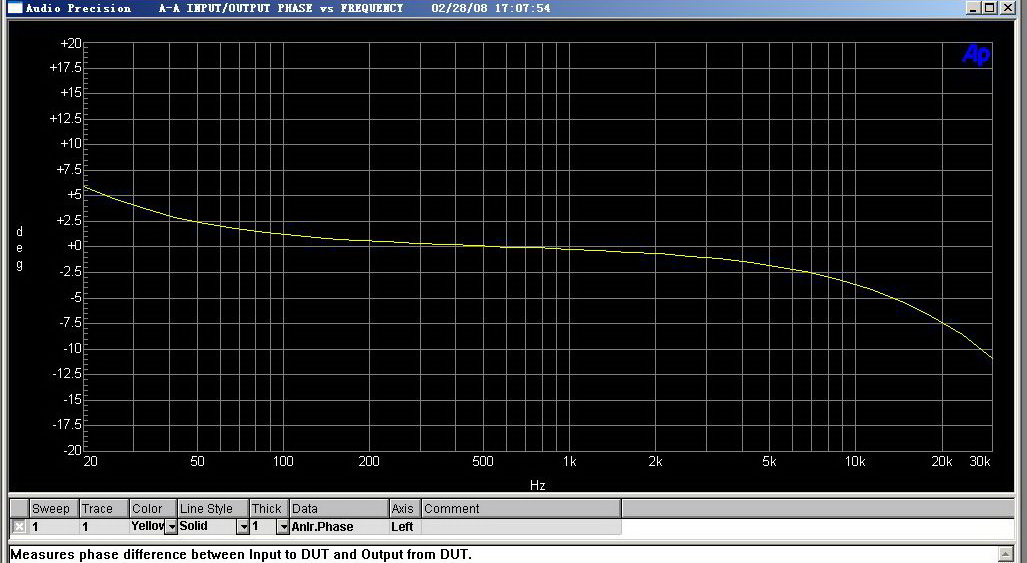

Тест искажения фазы

Тест БПФ

Тест частотной характеристики:
