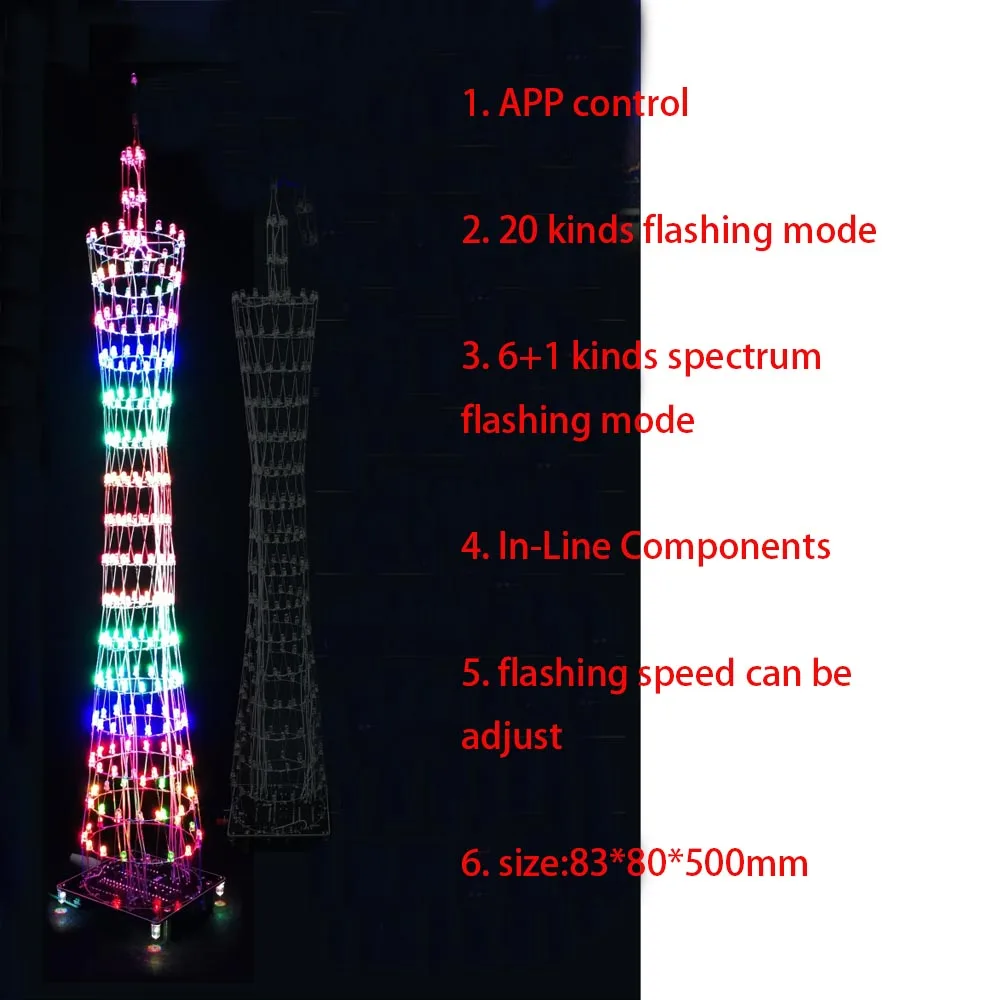

1. 20 автономных анимаций, 6 + 1 Режим спектра, каждая анимация была тщательно разработана и отлажена, и эффект очень ослепительный.

2. Модуль Wi-Fi и модуль Bluetooth были тщательно спроектированы и отлаживаны на печатной плате, а линейное расстояние передачи может достигать 10-20 метров.

3. Мобильный телефон подключен к Bluetooth, и мобильный телефон можно использовать для воспроизведения музыки со звуком. После подключения к Wi-Fi вы можете использовать специальное приложение для работы.

4. Он питается от универсального шнура питания постоянного тока, который более удобен в использовании. Шнур питания имеет длину 1 метр и может быть размещен на рабочем столе по вашему усмотрению.

5. Размеры: 83 мм × 80 мм x 500 мм

Объединительная плата состоит из печатной платы и составных частей, которые вам нужно припаять самостоятельно. 278 лампы образуют трехмерное пространство в форме небольшой талии (около 320 светодиодов поставляется) электронный комплект, разработанный в форме башни Гуанчжоу, представительного здания в Гуанчжоу. С 20 видами автономной анимации, он также может передавать через bluetooth и прыгать в ритме музыки, показывая очень великолепный эффект. Версия приложения Guangzhou Tower имеет дизайн с полным подключаемым модулем, а Сварка проста. С беспроводным пультом дистанционного управления вы можете переключать различные режимы по своему усмотрению. (Пикер в комплект не входит, приобретается отдельно)

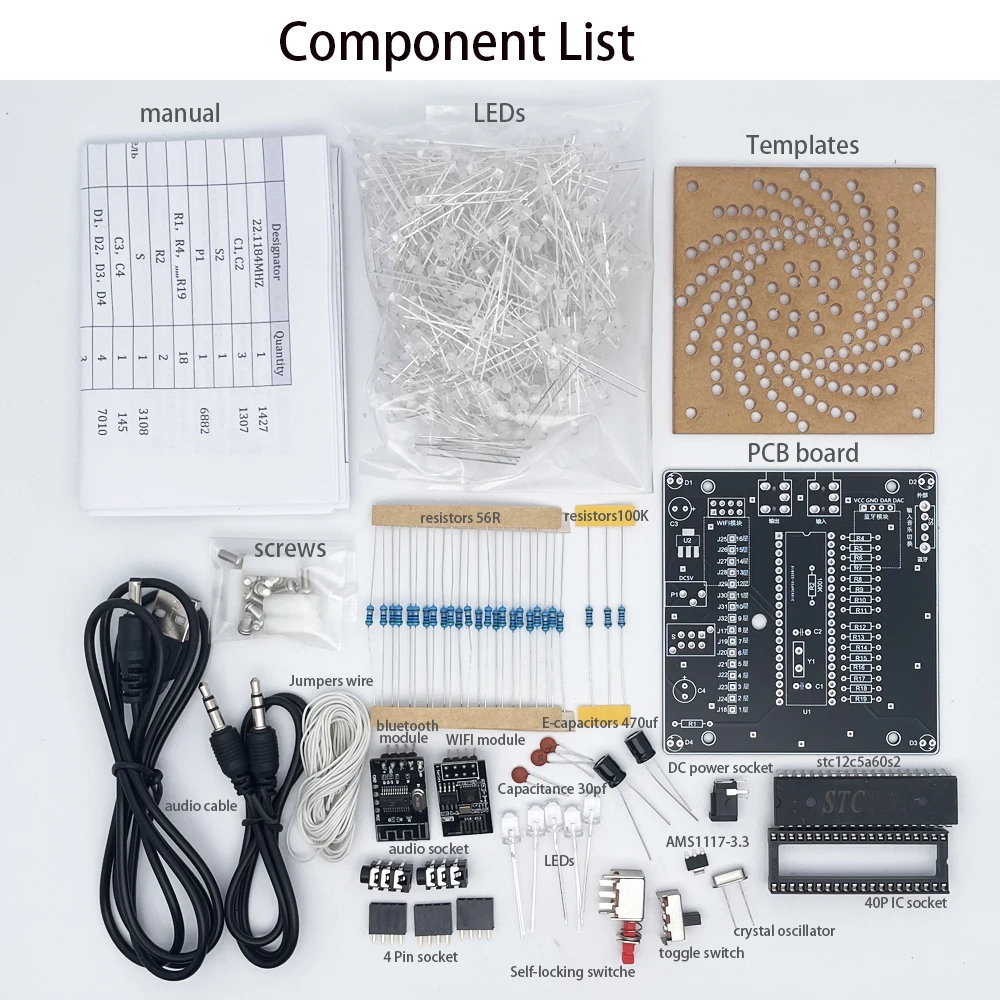

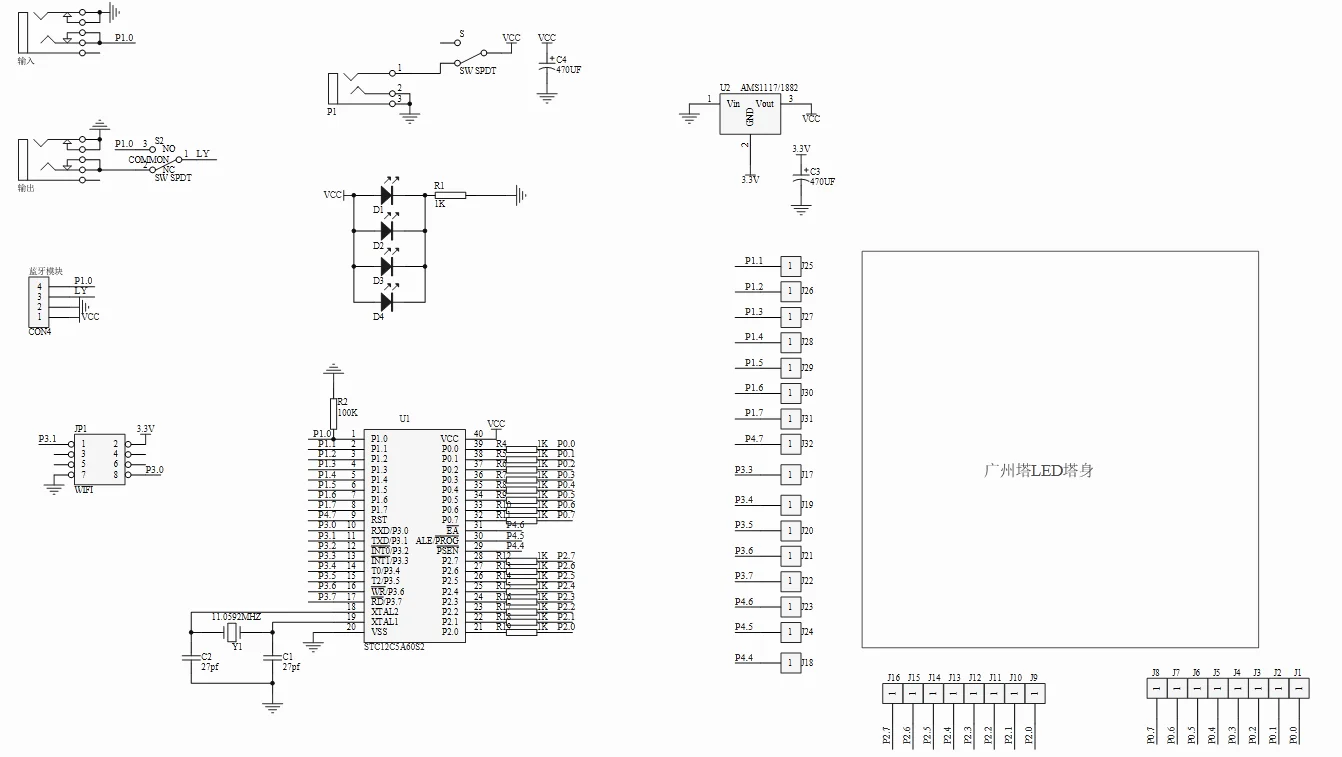

СПИСОК КОМПОНЕНТОВ

Кристаллы: 22,1184 МГц 1 шт.

Емкость 30pf:C1, C2 2 шт.

Тумблер: S2 1 шт.

Разъем питания постоянного тока: P1 1 шт.

Вставные резисторы 56R:R1,R4 ,,,,,,, R19 18 шт.

Подключаемый резистор 100k: R2 2 шт.

Самоблокирующийся переключатель: S 1 шт.

Электронные конденсаторы 470uf:C3,C4 2 шт.

Светодиодный: D1,D2,D3,D4 4 шт.

Розетка 4P 3 шт.

Розетка 40P: U7 1 шт.

Stc12c5a60s2: U7 1 шт.

Модуль Wi-Fi: Wi-Fi 1 шт.

Модуль bluetooth 1 шт.

AMS1117-3.3 1 шт.

Провод 1 шт.

Шаблоны 1 шт.

Латунная колонна М3*15 4 шт.

М3*6 винт 4 шт.

Аудио разъем 2 шт.

Аудио кабель 1 шт.

Кабель питания DC3.5 1 шт.

Печатная плата 1 шт.

3 мм Красочный светодиод 320 шт.

Микроконтроллер уже скачал программу, аренда не стесняйтесь скачивать, чтобы перезаписать изменения

1: материнская плата, пайка

Модуль с 8Pin-это модуль Wi-Fi,

Модуль с 4Pin-модуль bluetooth. Припаяйте основной чип выемкой в том же направлении, что и печатная плата.

Тест после пайки материнской платы

1 проверка пайки

(1) короткую пайку этот аспект необходимо проверить самостоятельно, пожалуйста, проверьте терпение

(2) обратите внимание, что направление микросхемы для контакта микросхемы 1 и направление зазора, обратный припой будет напрямую сожжен

Плохой чип, см. Стрелку ниже!

(3) проверка источника питания, используйте мультиметровый файл напряжения для шелкографии для x, test VCC, GND

(3) проверка источника питания, используйте мультиметрическую шестерню напряжения x, проверьте, есть ли короткое замыкание между VCC, GND, 5 В или около того. Если источник питания нормальный

2, проверка цепи драйвера

(1) простой тест

Возьмите светодиодный, короткий штифт, подключенный к любому отверстию в 1-16 слоях, длинная стопа получена рядом с

Круг любого отверстия, питание, светодиодный имеет эффект светильник, что микроконтроллер, схема драйвера, вероятно, в норме.

Схема, вероятно, нормальная.

(2) специальный тест

Светодиодный будет сделан прямо в J1-J16, без сварки, прямо в

Перемычка припаяна к отрицательному концу слоя, а другой конец по очереди подключен к интерфейсу со слоем 1 по 16.

Светодиоды слоев изменились, что означает, что выход J1 на J32 нормальный, нет фиктивной пайки или короткого замыкания.

Нет фиктивного припоя или короткого замыкания.

4 、 светодиодный хороший или плохой чек

(1) Повторите простой тест в (1) проверки цепи драйвера для каждого светодиодный, этот метод

Заключается в использовании материнской платы для тестирования каждого светодиодный до завершения.

(2) с помощью мультиметра для тестирования мультиметр будет настроен на файл включения/выключения или светодиодный Тестовый файл.

Короче говоря, это тест для светодиодов, Красное Перо подключено к положительному выводу светодиодный, черное перо подключено к отрицательному выводу.

Светодиодный может светильник до того, что светодиодный хорош.

5 、 некоторые слои башни не горят

(1) Дистанционное управление в режим отладки, вертикальная отладка

(2) тщательное наблюдение за предыдущим светильник не поднимает слой, в этом режиме в конце концов, который светильник

Не светильник вверх, заменить можно.

2 .. лампа в сборе.

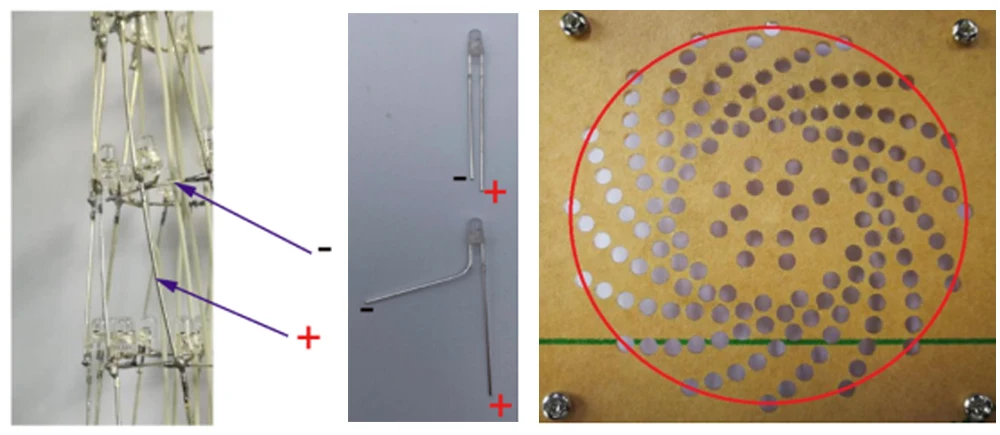

Лампа собрана слоем общего Инь, то есть короткой ножкой (1 слой-16 слоев), соединяющей одну линию на слой с соответствующим интерфейсом печатной платы; вертикальный Общий Ян, то есть длинная стопа (J1 - J16) Подключен к интерфейсу платы.

Вертикальное общее солнце также известно как Длинная нога (J1 - J16).

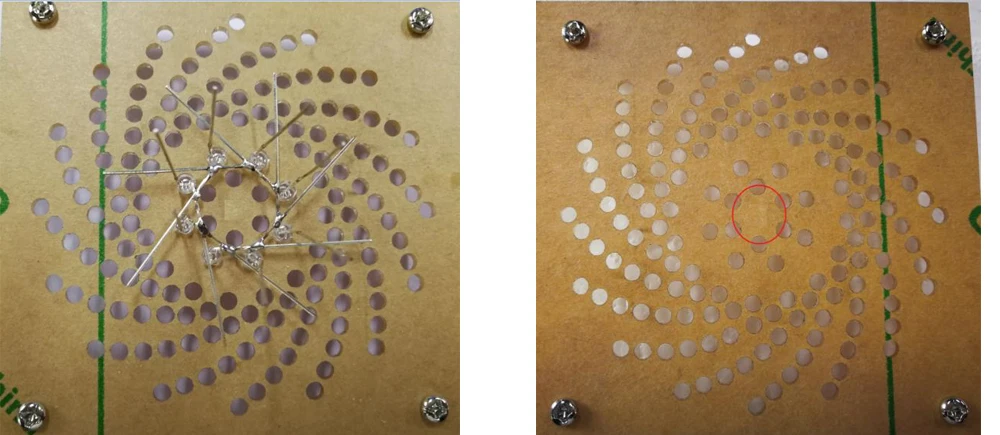

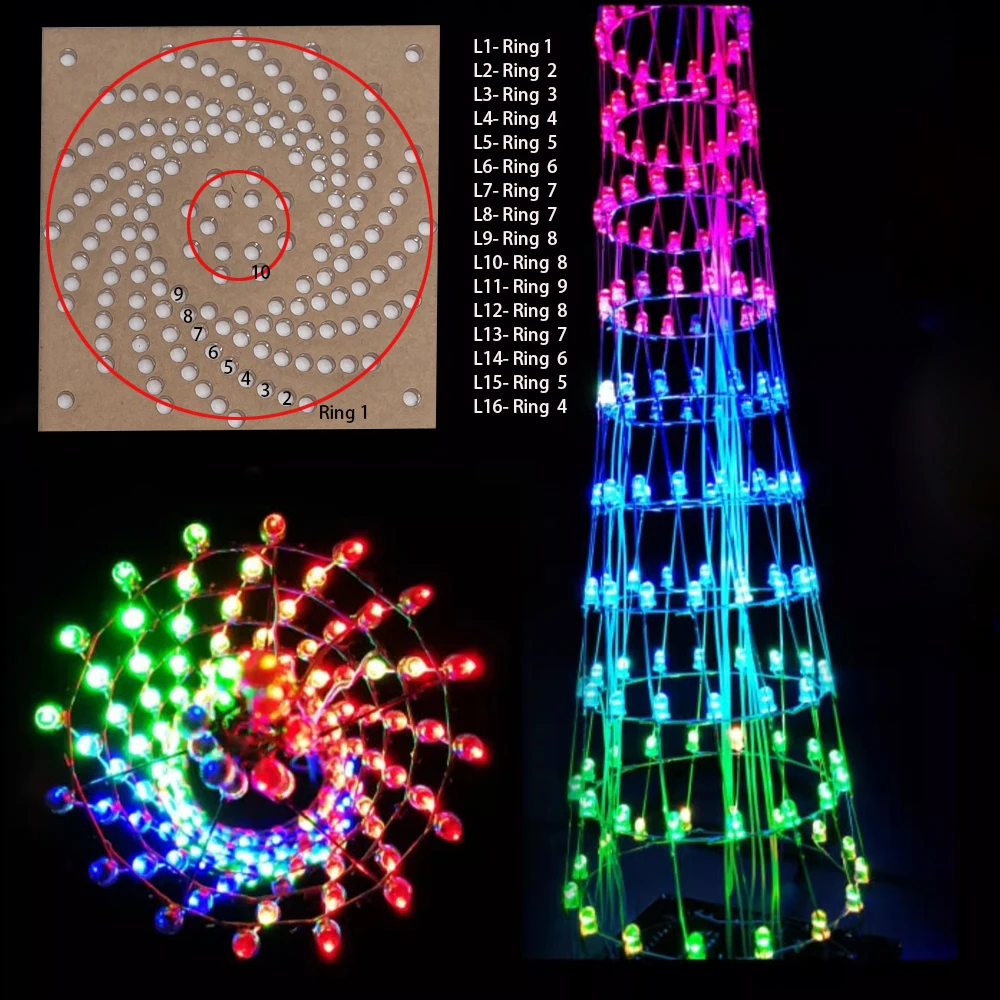

Изготовление первого слоя светодиодов на башне, выбранного для внешнего круга трафаретов

Вставьте светодиоды в самое внешнее кольцо шаблона длинными ножками, обращенными наружу, а короткими ножками, соединенными вместе, и припаяйте их вместе! И так далее, пайка первого кольца светодиодов

Отрежьте лишние штифты, чтобы создать второй светодиодный слой Башни, выбрав его для создания во втором круге шаблона.

Чтобы сделать третий слой светодиодов для башни, выберите шаблон третьего круга.

Чтобы сделать четвертый светодиодный слой Башни, выберите шаблон четвертого круга.

Чтобы создать пятый светодиодный слой Башни, выберите шаблон пятого круга.

Чтобы создать шестой светодиодный слой Башни, выберите шаблон шестого круга.

Чтобы сделать седьмой светодиодный слой Башни, выберите шаблон для седьмого круга.

Чтобы сделать восьмой светодиодный слой Башни, выберите шаблон для седьмого круга.

Чтобы сделать девятый светодиодный слой Башни, выберите шаблон восьмого круга.

Чтобы создать 10-й слой светодиодов в башне, выберите трафарет 8-го круга.

Чтобы сделать одиннадцатый слой светодиодов для башни, выберите, чтобы сделать их в девятом круге шаблона.

Чтобы сделать двенадцатый светодиодный слой Башни, выберите шаблон в восьмом круге.

Чтобы сделать тринадцатый слой светодиодов, выберите седьмой круг трафаретов.

Чтобы сделать четырнадцатый светодиодный слой Башни, выберите шаблон в шестом круге.

Чтобы сделать пятнадцатый светодиодный слой Башни, выберите пятый круг трафарета.

Чтобы сделать шестнадцатый светодиодный слой Башни, выберите четвертый круг трафарета.

(Делая верхнюю часть башни: распределение света: 8-6-6-1-1, то есть 8 огней на верхнем уровне, 6 огней на втором уровне, 6 огней на третьем уровне, 1 светильник на четвертом уровне и 1 светильник на пятом уровне).

1 лампа на четвертом этаже и 1 лампа на пятом этаже)

Шаг 19: сделайте первый слой светодиодов на вершине башни, выберите, чтобы сделать их в шаблоне десятого круга, вам нужно всего 8 ламп.

Шаг 20: Сделайте второй и третий светодиоды на вершине башни, выбрав шаблон одиннадцатого круга, нужно всего 6 ламп.

На данный момент был сделан каждый слой светодиодов, и теперь слои необходимо соединить вместе.

Шаг 1: слегка наклоните вертикальный ряд светодиодный булавок, Длинные светодиодный ножки, каждого слоя 135 градусы в одну сторону.

Поместить каждый слой светодиодов в вертикальную колонку, т. Е. Длинные светодиодный ножки с небольшим припоем внизу ножек для облегчения соединения между слоями

Соедините нижнюю часть вертикали светодиодный штифты верхнего слоя с узлами светодиодов нижнего слоя.

Верхний слой также должен быть немного смещен с нижним слоем (обычно мы привариваем второй слой к первому слою, третий слой ко второму слою, от четвертого слоя до третьего слоя и так далее).

К первому слою, третьему слою ко второму слою, четвертому слою к третьему слою и так далее).

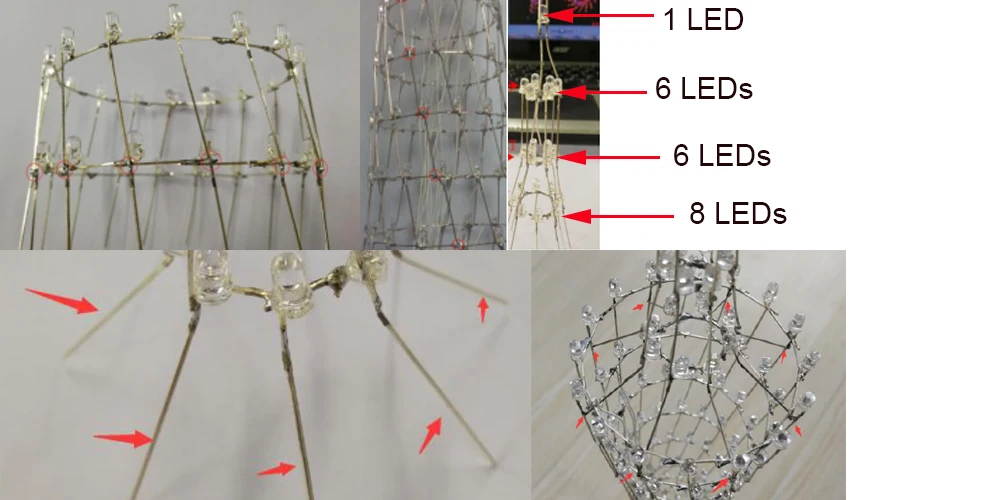

Первый уровень башни соединен со вторым уровнем, первый уровень башни-8 ламп, а второй уровень башни-6 ламп

Поэтому второй уровень подключен к первому уровню с 3 лампами с каждой стороны

Третий уровень вверху и второй уровень-это 6 ламп, поэтому вы можете просто соединить их вместе

Два верхних яруса башни сделаны из одной лампы, поэтому короткая ножка верхней лампы припаяна непосредственно к третьему ярусу.

Ярус и длинную ногу до вертикали третьего яруса.

Теперь вам нужно приварить верхнюю часть башни к корпусу башни, чтобы ее можно было соединить с 16-м этажом башни.

Ножки первого яруса лампы увеличены в стороны.

Используйте перемычки, чтобы соединить все слои верхней части башни с 16-м слоем башни.

Припаяйте нижний слой Башни, вертикальный ряд светодиодов на первом слое, к

Обратите внимание, что вся башня припаяна к стороне печатной платы, на которой нет микроконтроллера.

Никогда не паять в сторону с микроконтроллером

С помощью провода каждый слой ламп подключается к интерфейсу 1-16 слоев на плате.

Первый слой подключен к соединителю слоя 1, второй слой к соединителю слоя 2, третий слой к соединителю слоя 3, четвертый слой к соединителю слоя 4, пятый слой к соединителю слоя 5 и Шестой слой к соединителю слоя 6.

От слоя 4 до слоя 4, от слоя 5 до слоя 5, от слоя 6 до слоя 6 и так далее до слоя 16.

И так далее до 16-го этажа до 16-го этажа. Огни в верхней части башни Гуанчжоу соединены вместе с отрицательной и отрицательной клеммами.

Отрицательная и отрицательная клеммы светильников в верхней части башни соединены вместе и соединены с отрицательной клеммой 16-го этажа с помощью перемычки; положительная и положительная клеммы последовательно соединены вертикально с положительным штифтом 16-го этажа светильник.

Положительное и положительное соединения соединены вертикально к положительному штифту 16-слойной лампы.

(1) припаяйте припаянную перемычку к печатной плате, как показано ниже.

Слой 1-слой 16, как указано.

Затем выберите соответствующую перемычку для припаивания к соответствующему слою.

Припаяйте провода слоя 1 к первому слою ламп, провода слоя 2 ко второму слою ламп и так далее. И так далее.

3,1. Включите питание на кантонской башне и подождите несколько секунд после его включения. Включите свой мобильный телефон, и вы увидите, что соответствующий Wi-Fi включен. Не нужно вводить пароль, просто Подключитесь к Wi-Fi напрямую.

Перейдите прямо в приложение Guangzhou Tower после успешного подключения Wi-Fi(Свяжитесь с нами, отправленный файл приложения

Как только вы войдете в приложение Guangzhou Tower, Вы найдете основной интерфейс приложения Guangzhou Tower.

Как только вы войдете в экран настроек, можно установить только IP-адрес и номер порта. Но обычно

При нормальных обстоятельствах IP-адрес и номер порта устанавливать не нужно, они уже установлены, а модуль Wi-Fi в Гуанчжоу

Модуль Wi-Fi в вышке также настроен и включен, но, конечно, это оставлено как

Модуль Wi-Fi в башне Гуанчжоу также настроен и включен, но, конечно, эта функция остается только для будущих изменений. Приложение Guangzhou Tower также доступно на трех языках.

Приложение Guangzhou Tower также доступно на трех языках, а именно упрощенный китайский, традиционный китайский и английский.

В режиме анимации вы можете выбрать воспроизведение ваших любимых анимаций и циклически просмотреть их все.

И зациклите все анимации, и вы также можете настроить

Скорость. Скорость анимации можно регулировать в 15 шагов, а начальная скорость анимации составляет 10.

Пользователь может регулировать скорость, которую он предпочитает.

Следующий-Аудио режим, в котором есть Семь режимов спектра на выбор, при воспроизведении музыки вы можете щелкнуть, чтобы выбрать другой светильник аудио спектр

Затем мы переходим к экрану редактирования анимации и в матрице управления освещением мы можем щелкнуть на небольшой квадрат, чтобы управлять одним из соответствующих огней кантонской башни. Здесь кнопки вверх, вниз, влево и вправо перемещают светильник вы загорелись вверх, вниз, влево и вправо.

Вы можете выделить шаблон, который хотите сохранить анимацию, затем выбрать его из набора анимаций для воспроизведения, он вращается по часовой стрелке

Наконец, есть вращающиеся буквы, где вы можете ввести буквы, которые хотите вращать.

Нажмите на кнопку воспроизведения, и буквы будут воспроизводиться в цикле.

Есть Режим отладки, основная функция режима отладки-использовать его, чтобы проверить, есть ли огни кантонской башни своими руками

Основная цель этого режима-увидеть, повреждены ли огни своими руками или не горят. Как вы можете видеть из инструкций посередине, кнопки вверх и вниз

Левая и правая кнопки предназначены для отладки-вертикальная и вертикальная подсветка.

Схема подключения и как использовать музыкальный спектр:

(1) Подключите соответствующий аудиокабель питания к DC5V.

(2) Подключите USB-конец кабеля питания к USB-порту вашего компьютера или другому источнику питания USB + 5 В.

1. Используйте Bluetooth для передачи музыки (при подключении Bluetooth убедитесь, что модуль Bluetooth башни Гуанчжоу не подключен к

Другие устройства подключены):

(1) Откройте свой мобильный телефон Bluetooth-Найдите устройство-выберите Bluetooth-нажмите подключиться

(2) Подключите кабель аудиовхода аудиоустройства к разъему аудиовыхода.

(3) Воспроизводите музыку на своем мобильный телефон, после того, как ваш мобильный телефон подключен к W | FI, используйте программное обеспечение управления башней Гуанчжоу, чтобы нажать

Нажмите на дисплей спектра, дисплей спектра слишком маленький или большой, вы можете отрегулировать выходную громкость плеера

Контроль.

Подключение напрямую с помощью аудиокабеля:

(1) используйте соответствующий аудиокабель для подключения одного конца к разъему аудиовхода базовой платы, а другого конца к

Игроку, например, разъему для наушников мобильный телефон.

(2) Подключите аудиовходной кабель аудиоустройства к интерфейсу аудиовыхода опорной пластины.

(3) воспроизведение музыки на вашем мобильный телефон, пульт дистанционного управления может вызывать Отображение спектра, нажимая 1, 4 или 8.

Отображение спектра слишком маленькое или большое, вы можете настроить регулировку громкости плеера.
