Описание:

Внимание: акриловый корпус применим только к старой версии тестера транзисторов, а не к новой версии тестера транзисторов.

Инструкция по эксплуатации тестера транзисторов GM328A

Примечание: все следующие функции доступны в английской версии, некоторые функции не обновляются в русской версии.

Описание:

Входное напряжение: 6,8-12 В постоянного тока

Рабочее напряжение: около 30 мА, измеренное при вводе напряжения постоянного тока 7,5 В

Управление тестером транзисторов

Тестер управляется поворотным переключателем энкодера,

Переключатель поворотного энкодера может выполнять в общей сложности 6 операций: короткое нажатие, длительное нажатие, левое вращение, правое вращение, удержание левого вращения, удержание правого вращения.

В состоянии выключения кратковременно нажмите один раз, чтобы включить питание и начать тест.

После завершения теста, если устройство не обнаружено. Нажмите и удерживайте переключатель или левый и правый поворотный переключатель, чтобы войти в меню функций. После входа в меню функций левый или правый поворотный переключатель можно выбрать вверх и вниз в пункте меню. Чтобы войти в функциональный элемент, кратковременно нажмите переключатель один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

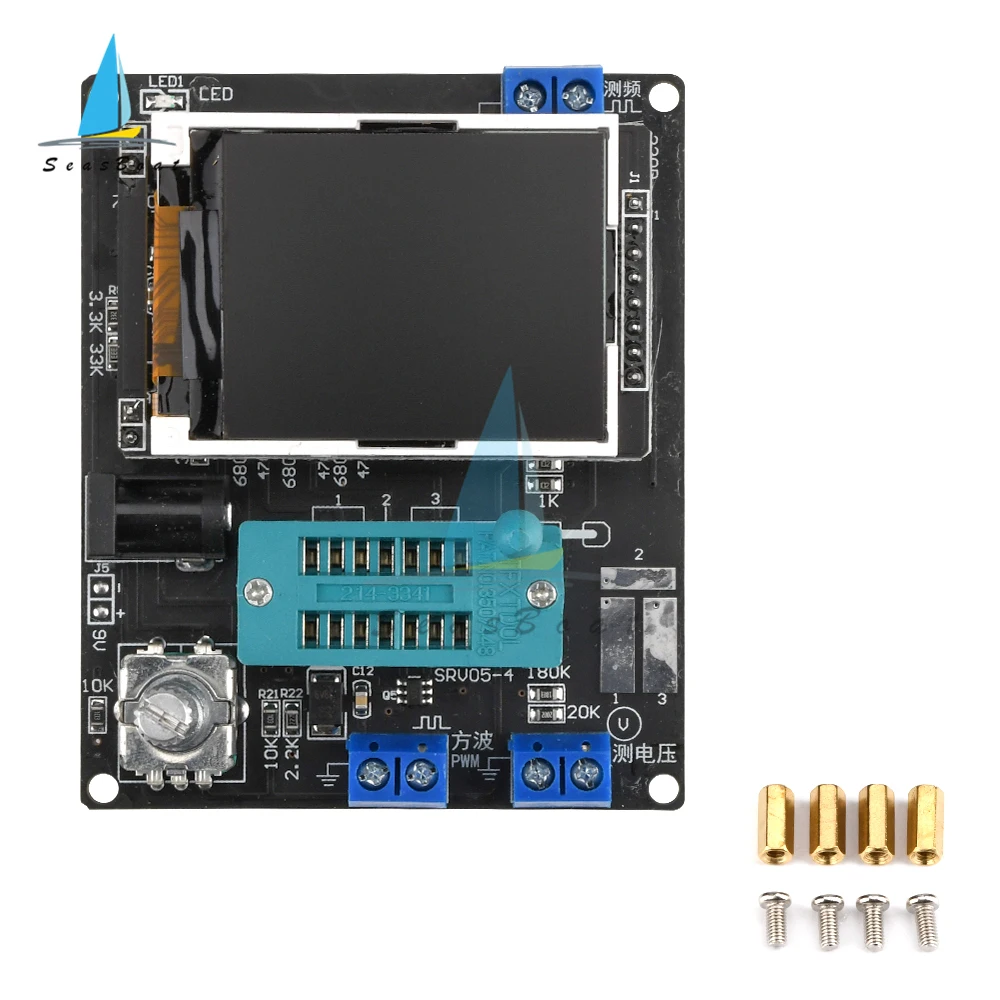

①Кнопка управления

② Квадратная волна и выход ШИМ

③ Интерфейс измерения напряжения

④Оригинальный тестовый бит

⑤В исходной тестовой базе

Дисплей полного цвета ⑥ 160 × 128

⑦ Интерфейс измерения частоты

⑧Разъем адаптера питания

⑨ 9 В контакт батареи 9 В

⑩Индикатор работы

Сравнение функций версии

Особенности	Английский	Русский
Выключить	Да
Транзистор	Да
F-генератор	Да
10-битный ШИМ	Да
:3	Да
C + ESR @ TP1:3	Да
1-\|\|-3	Да
DS18B20	Да	Нет
C(uF)-коррекция	Да
IR_декодер	Да	Нет
IR_Encoder	Да	Нет
DHT11	Да	Нет
Самотестирование	Да
Напряжение	Да
Передний цвет	Да	Нет
Задний цвет	Да	Нет
Показать данные	Да

Тестовое устройство

Тестер имеет 3 тестовые точки: TP1, TP2, TP3. Распределение этих трех испытательных точек в испытательном блоке является следующим:

С правой стороны испытательного сиденья находится испытательное положение элемента накладки; имеются соответственно цифры 1, 2 и 3, каждая из которых представляет TP1, TP2 и TP3.

При тестировании компонента только с 2 контактами контакты не делятся на порядок тестирования, 2 контакта произвольно выбираются для 2 тестовых точек, А контакты устройства с 3 контактами помещаются в три контрольные точки соответственно, независимо от порядка. После теста тестер автоматически распознает имя контакта и тестовую точку компонента и отображает их на экране.

При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически перейдет в режим непрерывного тестирования после завершения теста, так что компоненты на TP1 и TP3 можно непрерывно и синхронно измерять, не нажимая переключатель. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», проверьте только один раз. Чтобы проверить еще раз, нажмите переключатель один раз.

Перед тестированием конденсатора сначала разрядите конденсатор, а затем вставьте тестовое гнездо для измерения, в противном случае однокристальный микрокомпьютер тестера может быть поврежден.

1. Калибровка

Калибровка тестера используется для устранения ошибок собственных компонентов и повышения точности конечных результатов тестирования. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Метод работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 проводами, затем нажмите кнопку тестирования, наблюдая за экраном. Цвет экрана изменится на черно-белый. После подсказки сообщение "Режим самопроверки ..?", нажмите кнопку теста, чтобы войти в процесс быстрой калибровки; если появится подсказка "Режим самопроверки ..?" появляется, 2 секунды Если в часах нет кнопки, выполняется нормальный процесс тестирования, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После входа в процесс быстрой калибровки на экране появятся некоторые данные, просто игнорируйте их. Подождите, пока на экране появится мигающая строка

После «изолировать датчики!» удалите провода, которые замыкают TP1, TP2 и TP3. После того, как на экране появится строка символов «Test End», быстрая калибровка завершена. При первой калибровке Используйте метод полнофункциональной калибровки.

В меню функций необходимо ввести полную калибровку функций, а также требуется конденсатор 220 НФ. Полнофункциональная калибровка обеспечивает более полный процесс калибровки и займет больше времени. После входа в меню функций поверните кнопку тестирования к пункту меню «Самотестирование», а затем нажмите кнопку тестирования, чтобы войти в процесс полнофункциональной калибровки. На экране появляется мигающая строка «короткие зонды!», такая же, как и при быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь продолжения процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые замыкают три тестовые точки, и продолжайте ждать продолжения процесса калибровки. Когда выводится символьная строка «1-|-3> 100 нФ», установите подготовленные конденсаторы 220 НФ на контрольные точки TP1 и TP3. Подождите, пока на экране не появится сообщение «Test End», полнофункциональный процесс калибровки завершен.

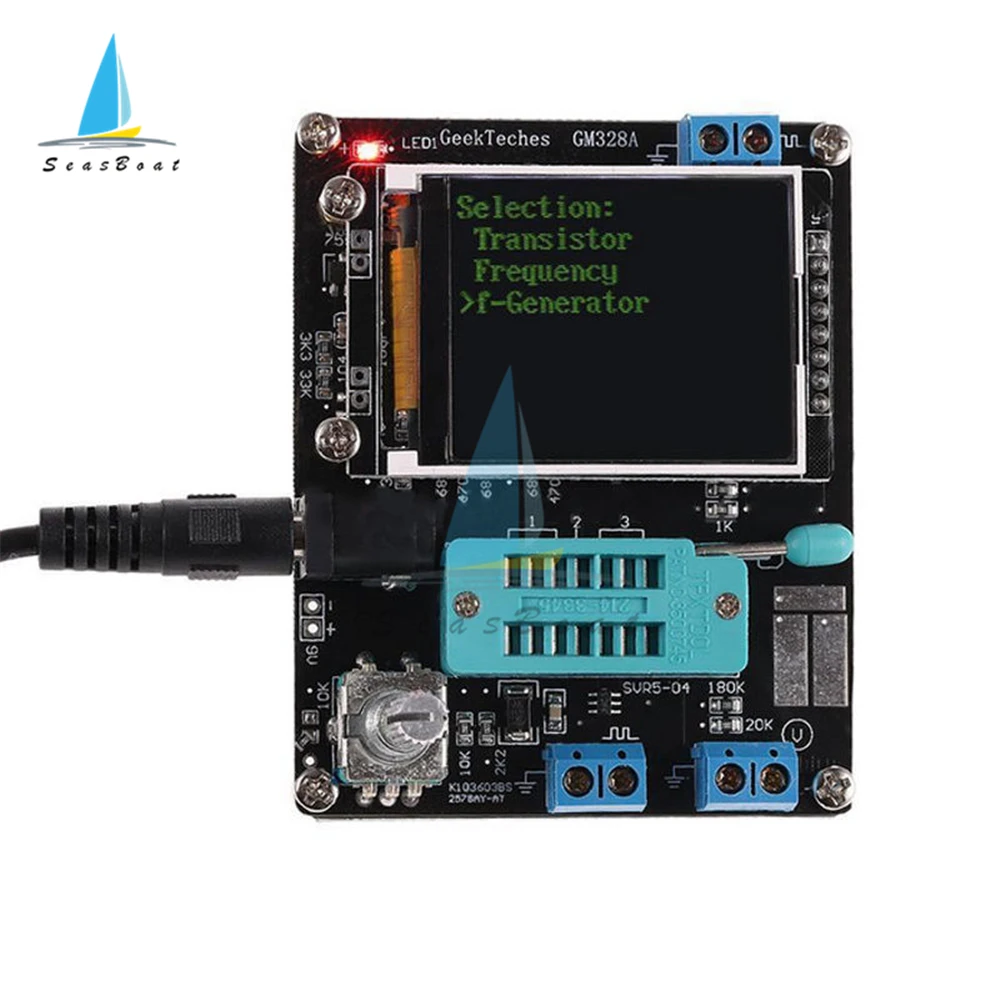

2. Функциональное меню

2,1 Выключить

2,2 Транзистор

2,3 Частота

Частота измерения. Нажмите и удерживайте кнопку теста, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, отображается период

2,4 F-генератор

Генератор прямоугольных волн, есть несколько прямоугольных частот на выбор, Тестовая кнопка вращения влево или вправо для переключения различных прямоугольных частот, нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора прямоугольных волн.

2, 5 10-битный ШИМ

Генератор импульсных сигналов, поверните кнопку тестирования влево или вправо, чтобы отрегулировать рабочий цикл импульса от 1% до 99%. Нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора импульсных сигналов.

2,6 C + ESR @ TP1:3

Функция онлайн-измерения емкости, из TP1 и TP3 можно извлечь два провода, а значение емкости и ESR конденсаторов 2 мкФ-50 мФ можно измерить онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед тестом. Если это онлайн-измерение, цепь, в которой находится емкость, должна быть полностью отключена. Это может быть проведено только после электричества.

2.7

Метод непрерывного измерения сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеренного сопротивления составляет менее 2100 Ом, а диапазон измерения индуктивности составляет 0,01 мГн-20 ч. Нажмите и удерживайте кнопку тестирования, чтобы выйти.

2.8 1-||-3

Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости только этот метод может использоваться для измерения значения емкости. Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов более 90 нФ, а разрешение ESR составляет 0,01 Ом. Конденсаторы выше 5000 пФ показывают скорость падения напряжения после зарядки.

2, 9 DS18B20 Русская версия не имеет этой функции

DS18B20-это датчик температуры, который использует связь по одной шине для передачи данных. Он имеет тот же корпус (TO-92), что и Триод. На рисунке ниже показано распределение контактов DS18B20.

После входа в тестовую функцию DS18B20 вторая строка дисплея показывает соотношение соединений между тестовой розеткой и DS18B20, «1 = GND 2 = DQ 3 = VDD», что означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, а TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознать DS18B20, поэтому для установки вы должны следовать инструкциям во второй строке.

Установите DS18B20. Тестер может считывать 12-значные результаты температуры, измеренные DS18B20, и отображать соответствующую температуру в градусах Цельсия в третьей строке с разрешением 0,0625 ° C.

Scratchpad: содержимое 8 блоков памяти внутри DS18B20, считываемое тестером, плюс значение проверки CRC последнего байта. Всего 9 байт.

Блокнот BYTE

ТЕМПЕРАТУРА LSB	0
ТЕМПЕРАТУРА MSB	1
TH/ПОЛЬЗОВАТЕЛЬСКИЙ ОБЪЕМ 1	2
TL/ПОЛЬЗОВАТЕЛЬ BYTE 2	3
КОНФИГ	4
ЗАЩИЩЕНО	5
ЗАЩИЩЕНО	6
ЗАЩИЩЕНО	7

КПР

Например, значение, прочитанное один раз, представляет собой Scratchpad: EC014B467FF0C102A имеет следующее отношение:

Скретч значение BYTE

ТЕМПЕРАТУРА LSB	ЕС	0
ТЕМПЕРАТУРА MSB	01	1
TH/ПОЛЬЗОВАТЕЛЬСКИЙ ОБЪЕМ 1	4Б	2
TL/ПОЛЬЗОВАТЕЛЬ BYTE 2	46	3
КОНФИГ	7F	4
ЗАЩИЩЕНО	ТФ	5
ЗАЩИЩЕНО	0С	6
ЗАЩИЩЕНО	10	7

КПР

2А

64-битное ПЗУ: Глобальный уникальный идентификатор устройства каждого DS18B20, считываемый тестером. Идентификатор имеет длину 64 бита. Разделен на 3 части.

Например, 64-битное ПЗУ, считываемое DS18B20, является

64-битная ПЗУ: 28FF4D58361604A1

Тогда есть

8-битный СЕМЕЙНЫЙ КОД	28
СЕРИЙНЫЙ НОМЕР 48-BIT	041636584DFF
8-КОД КРК БИТА	А1

Примечание. За исключением того, что значение температуры (TEMP) указано в десятичной системе, остальные-в шестнадцатеричной системе.

Диапазон измерения температуры DS18B20 составляет-55 ℃-125 ℃. Нажмите и удерживайте кнопку тестирования, чтобы выйти из этой функции.

2,10 C (мкФ)-поправка

Эта функция используется для корректировки измеренного значения конденсаторов большой емкости. Значение по умолчанию-0%. То есть коррекции нет, диапазон настройки составляет-0,2%-8%, когда это положительное значение, это уменьшит измеренное значение емкости, И когда это отрицательное значение, это увеличит измеренное значение емкости.

После настройки нажмите и удерживайте кнопку тестирования, чтобы выйти.

2,11 IR_декодер Русская версия не имеет этой функции

Функция декодирования инфракрасного пульта дистанционного управления. Для этой функции требуется Встроенный инфракрасный приемник 1838 (импульсного типа). После входа в эту функцию следите за подсказкой на экране дисплея. Во второй строке отобразится строка символов "" 1 = DOUT 2 = GND 3 = VCC ", строка символов означает соотношение соединений между 3 контрольными точками на тестере и инфракрасным приемником, и соединение должно быть строго в соответствии с инструкциями. Только один инфракрасный приемник может быть установлен на тестовое сиденье пустым или правильным образом. Для других компонентов не допускается короткое замыкание контрольных точек проводами, чтобы избежать непредсказуемых сбоев. На следующем рисунке показано направление установки примера инфракрасного приемника.

TP1 подключен к контакту DOUT инфракрасного приемника, TP2 подключен к GND, а TP3 подключен к VCC.

Функция декодирования инфракрасного пульта дистанционного управления поддерживает два формата кодирования инфракрасного пульта дистанционного управления.

Формат 1

Вышеуказанные два формата примерно одинаковы, разница заключается в длине пилотного кода. Формат один-9 мс, формат два-4,5 мс.

Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121 для указания формата один и TC9012 для указания формата два.
