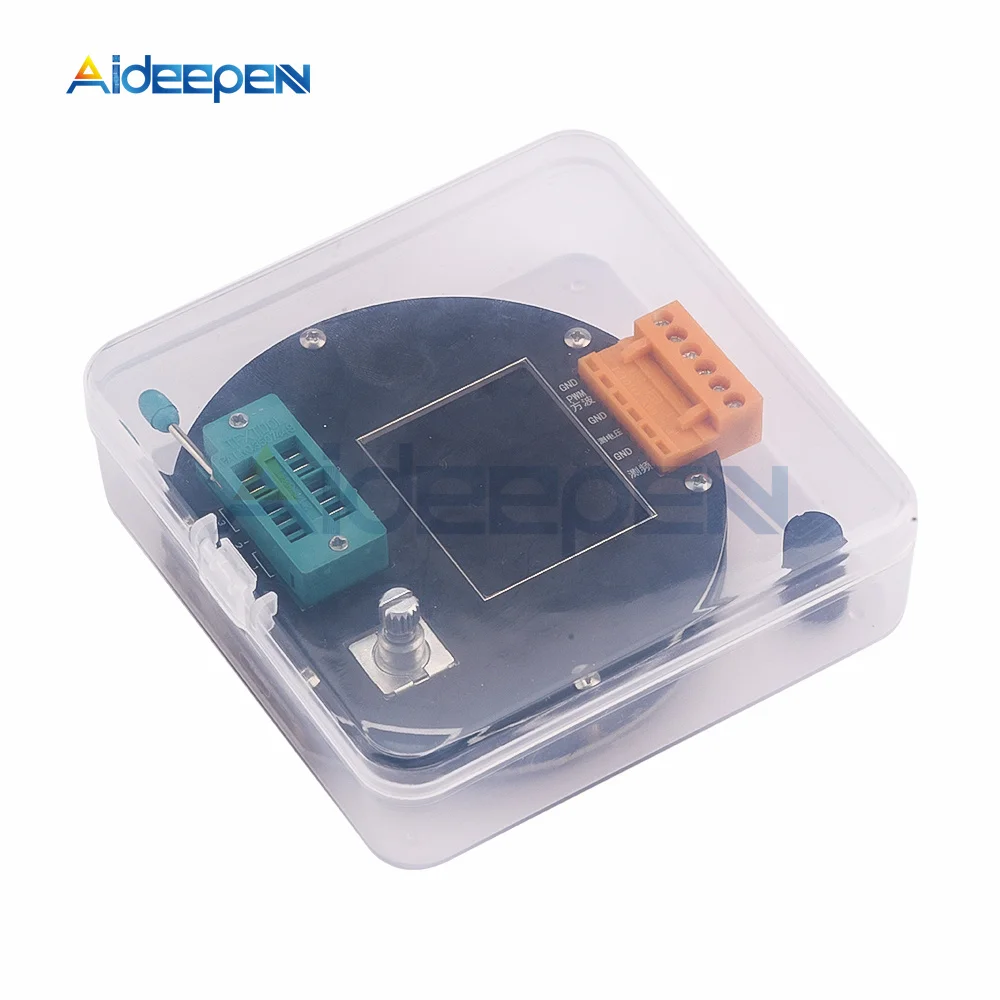

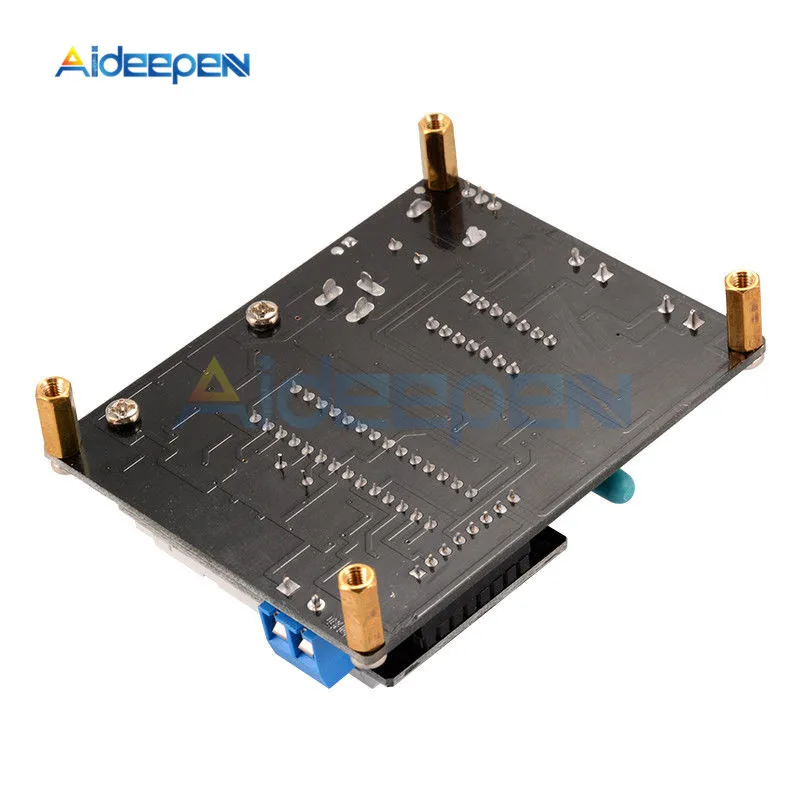

Тестер транзисторов GM328A GM328B, измеритель частоты и емкости LCR диодов, ШИМ, с чехлом, «сделай сам»

Код товара: A1005003809783908

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Светло-серый Светло-зеленый Светло-желтый Темный хаки Черный Красный

Доставка из:

CHINA Российская Федерация

Описание:

Инструкции по использованию тестер транзисторов GM328A

Примечание: все следующие функции доступны на английском языке, некоторые функции не обновляются в русской версии

Описание:

Вход напряжение: DC 6,8 V-12V

Рабочее напряжение: около 30mA, измерены при вводе 7,5 V напряжение постоянного тока

Прибор для проверки транзисторов

Тестер управляется поворотным переключателем кодировщика,

Поворотный переключатель может иметь в общей сложности 6 операций, короткое нажатие, длительное нажатие, левое вращение, правое вращение, левое вращение, правое вращение.

В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование.

После завершения теста, если устройство не обнаружено. Удерживайте переключатель или левый и правый поворотный переключатель, чтобы войти в функциональное меню. После входа в функциональное меню, левый или правый поворотный переключатель можно выбрать вверх и вниз в пункт меню. Для ввода функционального элемента нажмите кнопку один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

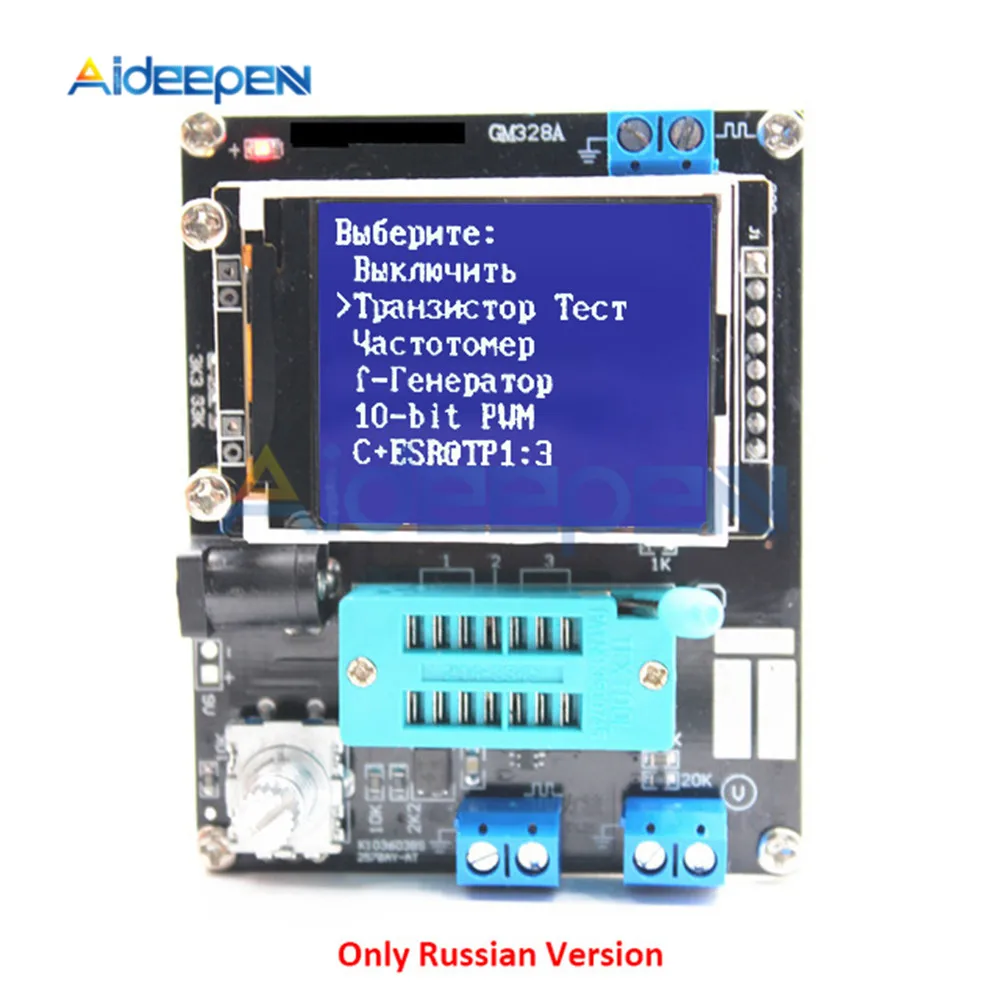

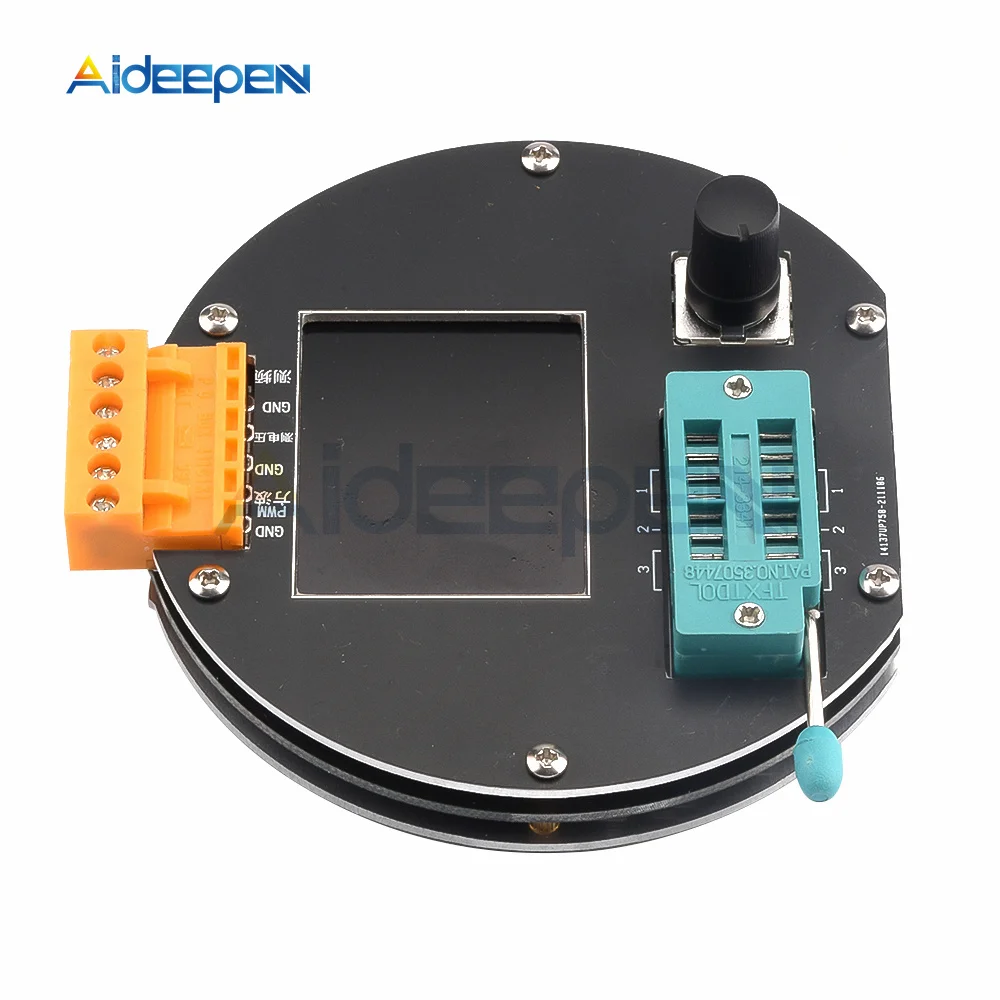

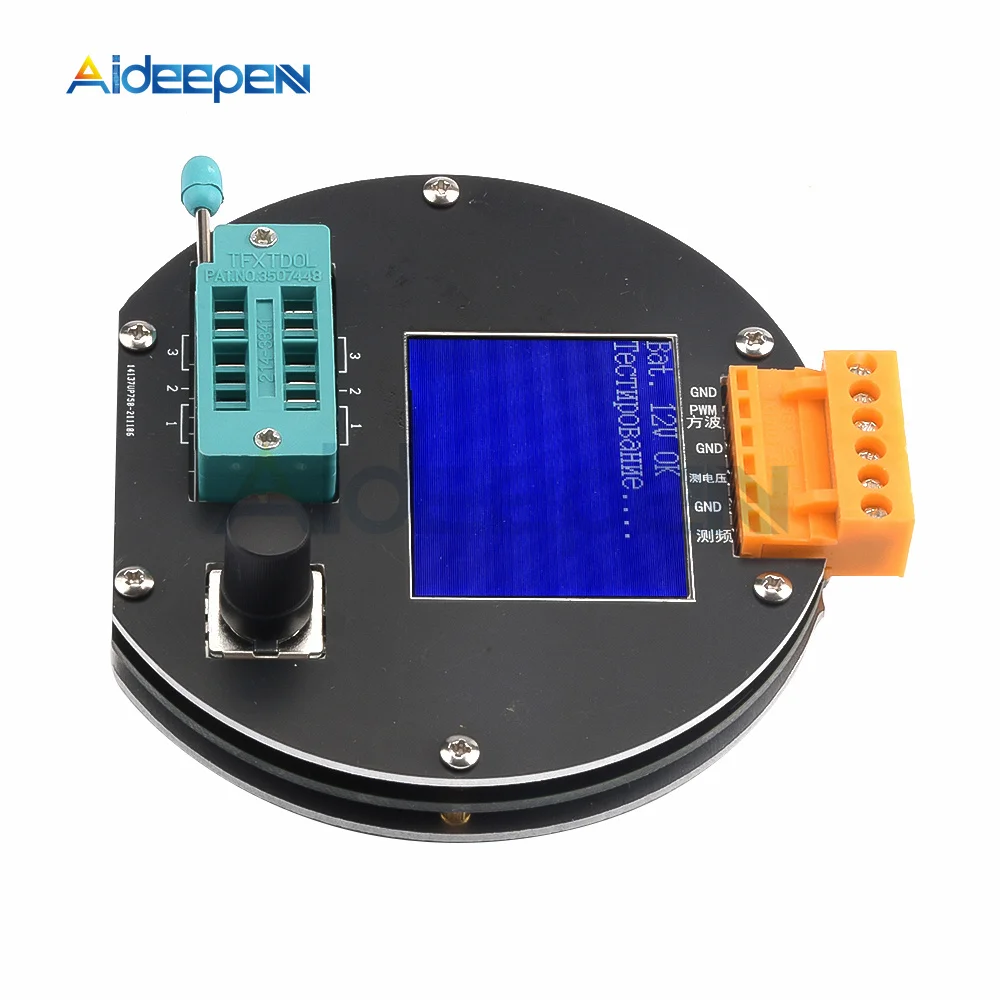

①Control кнопка

②Square wave и PWM outputinterface

③ Интерфейс измерения напряжения

④Original тест бит

⑤In оригинальный основание теста

160 полноцветный дисплей 160 × 128

⑦Frequency измерительными интерфейс

⑧Power разъем адаптера

Contact 9V контакт батареи 9V

⑩Work индикатор

Сравнение функций версии

Особенности	Английский	Русский
Выключить	Да
Транзистор	Да
F-генератор	Да
10-битная ШИМ	Да
: 3	Да
C + ESR @ TP1:3	Да
1-\|-3	Да
DS18B20	Да	Нет
C(uF)-коррекция	Да
IR_Decoder	Да	Нет
IR_Encoder	Да	Нет
DHT11	Да	Нет
SelfTest	Да
Напряжение	Да
Цвет фронта	Да	Нет
Задний цвет	Да	Нет
Отображение данных	Да

Испытательное устройство

Тестер имеет 3 тестовых точки, TP1, TP2, TP3. Распределение этих трех тестовых точек в тестовом блоке следующим образом:

На правой стороне испытательного сиденья находится тестовое положение патча, есть номера 1, 2 и 3 соответственно, каждый из которых соответствует TP1, TP2 и TP3

При тестировании компонента, имеющего только 2 контакта, булавки не делятся на Тестовый заказ, 2 контакта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовых пункта соответственно, независимо от заказа. После тестирования тестер автоматически распознает имя и точку тестирования компонента и отображает его на экране.

При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически войдет в непрерывный тестовый режим после завершения теста, так что компоненты на TP1 и TP3 могут быть непрерывно и синхронно измерены без нажатия на выключатель. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», только один раз. Чтобы проверить снова, нажмите на переключатель один раз.

Перед тестированием конденсатора сначала разрядите конденсатор, а затем вставьте тестовую розетку для измерения, в противном случае может быть поврежден однокристальный микрокомпьютер тестера.

1. Калибровка

Калибровка тестера используется для устранения ошибок собственных компонентов и более точного определения конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Способ работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку тестирования при наблюдении за экраном. Цвет экрана изменится на черный и белый. После быстрого сообщения «Selftest mode ..?"Появляется, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если подсказка сообщение" Selftest mode ..?"Появляется, 2 секунды, если нет кнопки в часах, нормальный процесс тестирования выполняется, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, просто игнорируйте это. Подождите, пока на экране появится мигающая строка

После «изолировать зонды!», снимите провода, которые короткого замыкания TP1, TP2 и TP3. После того, как на экране появится строка «тестовый конец», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.

Полную калибровку необходимо ввести из функционального меню, а также требуется конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. Мигающая строка «короткие зонды!» появляется на экране, что соответствует быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые короткое замыкание трех тестовых точек и продолжайте ждать, пока процесс калибровки продолжится. При выводе символьной строки «1-|-3> 100nf» Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Подождите, пока экран не подскажет «тестовый конец», полный процесс калибровки завершен.

2. Функциональное меню

2,1 выключение

2,2 транзистор

2,3 частота

Частота измерения. Нажмите кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, период отображается

2,4 f-генератор

Квадратный генератор волн, есть несколько квадратных волновых частот на выбор, Левая или правая кнопка тестирования вращения для переключения различных квадратных волновых частот, длительное нажатие кнопки тестирования, чтобы выйти из квадратный генератор волн.

2,5 10-битная ШИМ

Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо, чтобы настроить рабочий цикл импульса, от 1%-99%. Нажмите кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.

2,6 C + ESR @ TP1:3

Функция измерения емкости онлайн, два провода могут быть сделаны из TP1 и TP3, а значение емкости и ESR конденсаторов 2uF-50mF могут быть измерены онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед тестом. Если это онлайн-измерение, цепь, где находится емкость, должна быть полностью отключена, она может быть осуществлена только после электричества.

2,7

Метод измерения непрерывного сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеряется сопротивление составляет менее 2100 Ом, и диапазон измерения индуктивности является 0,01 mH 20 гн. Нажмите кнопку проверки для выхода.

2,8 1-|-3

Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости можно использовать только этот метод для измерения значения емкости. Измерьте эквивалентное сопротивление серии (ESR) конденсаторов больше, чем 90nF, и разрешение ESR составляет 0.01Ω. Конденсаторы выше 5000pF показывают скорость падения напряжения после зарядки.

2,9 DS18B20Русская версия не имеет этой функции

DS18B20-это датчик температуры, который использует одноавтобусную связь для передачи данных. Посылка (TO-92) в качестве триода. На рисунке ниже показано распределение контактов DS18B20.

После ввода функции тестирования DS18B20 вторая линия дисплея показывает связь между тестовым гнездом и DS18B20, "1 = GND 2 = DQ 3 = VDD", что означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознавать DS18B20, поэтому вы должны следовать инструкциям на второй линии для установки

Установка DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений с помощью DS18B20, а также отображать соответствующий температуры в градусах Цельсия, третья строка с разрешением 0,0625 °C.

Scratchpad: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс контрольное значение CRC последнего байта. Всего 9 байт.

Скребок байт

Температура LSB	0
Температура MSB	1
TH/USER BYTE 1	2
TL/Пользовательский байт 2	3
CONFIG	4
Защищены	5
Защищены	6
Защищены	7

CRC

Например, значение read once-Scratchpad: EC014B467FFF0C102A имеет следующие отношения:

Scratchpad значение байта

Температура LSB	EC	0
Температура MSB	01	1
TH/USER BYTE 1	4B	2
TL/Пользовательский байт 2	46	3
CONFIG	7F	4
Защищены	FF	5
Защищены	0C	6
Защищены	10	7

CRC

2а

Четырёхъядерный 64-разрядный процессор бит Встроенная память: по всему миру, уникальный идентификатор устройства каждого DS18B20 прочитана прибор для проверки. Идентификатор имеет длину 64 бит. Разделен на 3 части.

К примеру, 64-разрядная Встроенная память читает DS18B20 является

Четырёхъядерный 64-разрядный процессор бит Встроенная память: 28FF4D58361604A1

Тогда есть

8-бит семья код	28
48-бит серийный номер	041636584DFF
8-бит CRC код	A1

Примечание: за исключением того, что значение температуры (темп) в десятичном, остальное в шестигранном.

Диапазон измерения температуры DS18B20 составляет-55 ℃-125 ℃. Нажмите кнопку тестирования, чтобы выйти из этой функции.

2,10 C(uF)-коррекция

Эта функция используется для коррекции измеренного значения конденсаторов большой емкости. Значение по умолчанию 0%. То есть, нет коррекции, диапазон настройки-0.2%-8%, когда это положительное значение, это уменьшит измеренное значение емкости, И когда это отрицательное значение, это увеличит измеренное значение емкости.

После установки нажмите кнопку тестирования, чтобы выйти.

2,11 IR_DecoderРусская версия не имеет этой функции

Функция декодирования инфракрасного пульта дистанционного управления. Эта функция требует 1838 интегрированного инфракрасного приемника (импульсный тип). После ввода этой функции, наблюдайте за подсказкой на экране дисплея. Во второй строке будет отображаться символ «1 = DOUT 2 = GND 3 = VCC», строка символа означает связь между 3 тестовыми точками на тестере и инфракрасным приемником, и соединение должно быть строго в соответствии с инструкциями. Только один инфракрасный приемник может быть установлен на тестовом сидении пустым или правильно. Для других компонентов не допускается короткое замыкание тестовых точек с проводами, чтобы избежать ненепредвиденных сбоев. На следующем рисунке показано направление установки инфракрасного приемника.

TP1 подключен к выходному контакту инфракрасного приемника, TP2 подключен к GND, и TP3 подключен к VCC.

Функция декодирования инфракрасного пульта дистанционного управления поддерживает два инфракрасного дистанционного управления форматами кодирования.

Формат один

Вышеуказанные два формата примерно одинаковы, разница заключается в длине пилотного кода. Формат-9 г-жа и формат двух-4,5 MS.

Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121, чтобы указать формат один, и TC9012, чтобы указать формат два.

Инструкции:

Функция декодирования инфракрасного пульта ДУ доступна только из функционального меню. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления на тестовом основании и на выходном терминале квадратной волны не должно быть компонентов. Введите функцию декодирования инфракрасного пульта дистанционного управления, после того как на дисплее появится строка «стоя by...», установите интегрированный инфракрасный приемник в тестовую розетку и зафиксируйте его. Затем вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете определить код, используемый пультом дистанционного управления. В третьей строке будет отображена строка «>» символов, что означает успешное декодирование, а в четвертой строке будет отображаться формат кодирования, используемый пультом дистанционного управления. Пятая линия показывает первый байт пользовательского кода (user code1), а шестая строка показывает второй байт пользовательского кода (user code2). Седьмая линия показывает код данных (данные) и обратный код данных

(~ Данные), последняя линия интегрирована дисплей 32 бит. Все значения функции инфракрасного декодирования выражены в шестигранном формате.

Функция инфракрасного декодирования поддерживает только одноклавишный режим, а не непрерывный режим. При тестировании этой функции обнаруживается, что для тестирования используется несколько ТВ-пультов дистанционного управления TC9012, маленький Mp3 Пульт дистанционного управления uPD6121, и пульт дистанционного управления кондиционера не может быть распознан:-(). Из-за условий больше никаких тестов не может быть сделано.

Чтобы выйти из этой функции, сначала снимите принимающую головку на тестовом сидении, а затем нажмите и удерживайте переключатель поворотного датчика для выхода.

2,11 IR_EncoderРусская версия не имеет этой функции

Функция кодирования инфракрасного пульта дистанционного управления, эта функция требует инфракрасного светоизлучающего диода. Тестер может контролировать инфракрасный светильник-излучающий диод для реализации функции инфракрасного пульта дистанционного управления. Так как тестер может обеспечить только ток вождения около 6 мА, расстояние управления нельзя сравнить с обычным инфракрасным пультом дистанционного управления. Чехол, направленный на инфракрасный приемник, находится примерно в пределах 2 метров.

Код инфракрасного пульта дистанционного управления поддерживает два формата, которые идентичны формату декодирования инфракрасного пульта дистанционного управления, описанного выше. Также Используйте uPD6121 для формата one и TC9012 для формата two.

Инструкции

Функция кодирования инфракрасного пульта ДУ доступна только из функционального меню. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления на тестовом основании и на выходном терминале квадратной волны не может быть компонентов. После ввода функции кодирования инфракрасного пульта дистанционного управления Подключите инфракрасный светильник к выходному терминалу квадратной волны. Отрицательный электрод инфракрасный светильник-излучающий диод подключен к земле и положительный электрод подключен к выходу. Провода могут использоваться для расширения положительных и отрицательных электродов ИК-светильник-излучающий диод для облегчения работы. Длинный инфракрасный светодиодный индикатор является положительным, а Короткая-отрицательным.

Самый левый столбец дисплея-символ «>», указывающий параметр, который в настоящее время устанавливается. Короткое нажатие кнопки тестирования для переключения между каждым элементом настройки «>». Вторая строка «протокол» устанавливает формат кодирования, который будет использоваться. Поверните тестовую кнопку влево и вправо, чтобы переключиться между «uPD6121» и «TC9012».

В третьей и четвертой строках «user code1» и «user code2» установлен первый и второй байт пользовательского кода, кнопка проверки левой руки может быть уменьшена на 1 единицу, И кнопка проверки правой руки может быть увеличена на 1 единицу.

Пятая линия устанавливает код данных (данные), левая кнопка тестирования может быть уменьшена на 1 единицу, а правая кнопка тестирования может быть увеличена на 1 единицу. Обратный код данных автоматически рассчитывается кодом данных и не может быть установлен вручную.

При установке значения пользовательского кода и кода данных, в дополнение к вращению кнопки тестирования влево и вправо, чтобы изменить его значение в единицах 1, он также может быть увеличен в единицах 0x10. Метод работы заключается в том, чтобы нажать и удерживать кнопку тестирования, но долгое время не может быть слишком длинным. Если он слишком длинный, он будет выходить из этой функции. Эта степень не легко быть уверенным на первом месте. Шестая линия-контроль выбросов «излучает:». Когда знак «>» перемещается к этой линии, поверните тестовую кнопку влево и вправо, чтобы излучать инфракрасные лучи в соответствии с данными, приведенными выше. Когда вы поворачиваете тестовый переключатель, вы можете быстро увидеть мигание символа «-». Указывает, что данные передавались один раз.

Пример операции:

Чтобы использовать функцию инфракрасного кодирования для управления электрическим устройством, вы должны сначала знать формат кодирования пульта дистанционного управления, который контролирует электрическое устройство. Таким образом, первым шагом является использование функции инфракрасного декодирования для чтения кодового значения кнопки на пульте дистанционного управления.

Например, если телевизор является ЖК-телевизором Samsung, нажмите кнопку уменьшения громкости пульта дистанционного управления, значение декодированного

TC9012 user code1 = 07 user code2 = 07

Данные = 0B ~ данные = F4

Все 32 бит = F40B0707

Запись вышеуказанных данных, а затем в инфракрасной функции кодирования, соответственно Установите Протокол: TC9012 user code1 = 07 user code2 = 07

Данные = 0B ~ данные = F4

Затем переместите символ «>», чтобы издать:

> Излучает:

Инфракрасный светильник, подключенный к выходному терминалу квадратной волны транзисторного тестера, выровнен с положением инфракрасного приемника телевизора, и кнопка тестирования поворачивается, чтобы начать передачу, И телевизор можно контролировать, чтобы уменьшить громкость.

Чтобы выйти из этой функции, сначала снимите инфракрасный светодиодный индикатор, подключенный к тестеру, а затем нажмите кнопку тестирования, чтобы выйти

Примечание: тестер транзисторов поддерживает только два формата кодирования, TC9012 и uPD6121. Все значения выражены в гексадецимальном

2,12 DHT11Русская версия не имеет этой функции

DHT11-это датчик температуры и влажности, в дополнение к измерению температуры, он также может измерять влажность. Распределение штифта показано на рисунке ниже.

После ввода функции тестирования DHT11, вторая линия дисплея показывает связь между тестовым гнездом и DHT11, "1 = GND 2 = DQ 3 = VDD", указывая, что TP1 подключен к GND DHT11, TP2 подключен к данным DHT11, TP3 подключен к VCC DHT11. N/A pin может быть подключен к TP1 вместе с GND pin, или он может быть оставлен плавающим. После успешного тестирования «Темп» представляет значение температуры, а «ГУМИ»-значение влажности. Все отображаются в десятичном виде.

Чтобы выйти из функции, нажмите кнопку тестирования

2,13 SelfTest

Полнофункциональная функция калибровки.

2.14 напряжение

Измерение напряжения постоянного тока, можно измерить до 50 В. Измеряемое напряжение должно быть входом от интерфейса «Измерение напряжения» (не входите измеренное напряжение от других интерфейсов, таких как интерфейс «выход частоты», который повредит микроконтроллер). Чтобы выйти из этой функции, быстро поверните кодировщик влево и вправо.

2,16 цвет фронтаРусская версия не имеет этой функции

Установите цвет переднего плана, то есть цвет персонажа. Поверните тестовую кнопку влево или вправо, чтобы изменить соответствующее значение цветового компонента. Нажмите кнопку тестирования, чтобы выбрать три основных цвета: красный, зеленый и синий. 16 бит цветовому коду использует RGB (565) Формат соответствует максимальное значение 31 для красное вино, 63 для зеленого цвета, и 31 синего цвета. После установки нажмите кнопку тестирования, чтобы сохранить и выйти из нее. Будьте осторожны, чтобы не устанавливать передний план и цвет фона на один и тот же цвет, иначе ничего не будет видно. Если это произойдет, выключите и выполните быструю калибровку. Метод быстрой калибровки описан выше, и цвет экрана станет черным и белым. Измените цвет экрана сразу же после завершения быстрой калибровки.

2,17 BackColorРусская версия не имеет этой функции

Метод такой же, как Настройка цвета переднего плана, но это изменение цвета фона.

2,18 показать данные

Отображение внутренних данных тестера, из которых вы можете наблюдать за функцией тестирования тестера.

Характеристики:

Brand Name	Aideepen
Model Number	GM328A GM328B Transistor Tester
Origin	Mainland China
is_customized	Yes
Certification	NONE
Measurement unit	piece/pieces
Each pack	1
