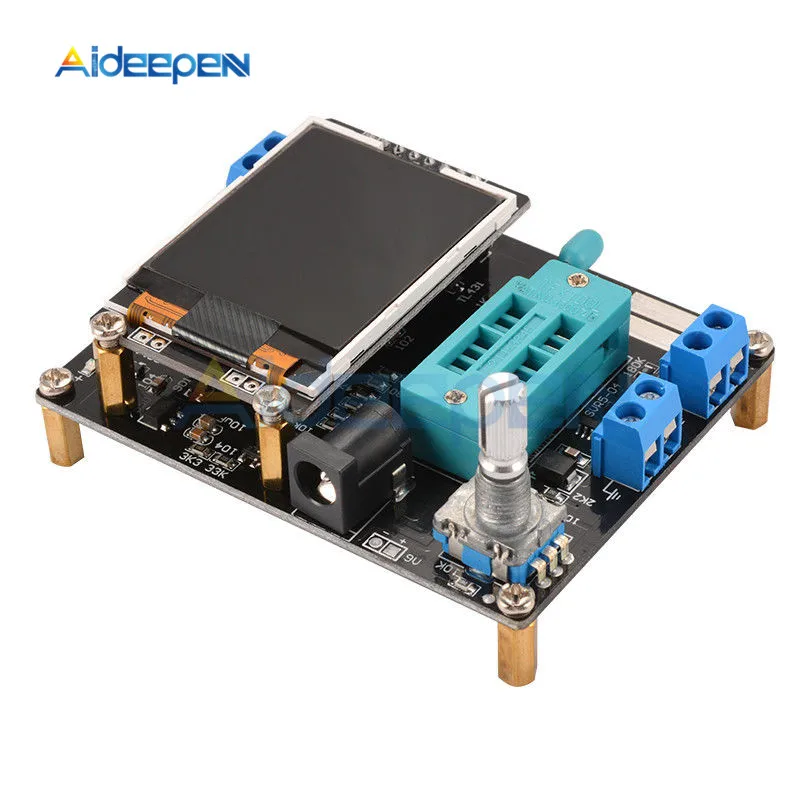

Тестер транзисторов GM328A GM328B LCR, емкость диодов, ESR, измеритель частоты напряжения, ШИМ, набор для самостоятельной сборки с чехлом

Код товара: A4000366255405

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

English and Case Shell Without Tester English Version New Russian Version New English Version

Описание:

Инструкция по эксплуатации тестера транзисторов GM328A

Примечание: все следующие функции доступны в английской версии, некоторые функции не обновляются в русской версии.

Описание:

Входное напряжение: 6,8-12 В постоянного тока

Рабочее напряжение: около 30 мА, измеренное при вводе напряжения постоянного тока 7,5 В

Управление тестером транзисторов

Тестер управляется поворотным переключателем энкодера,

Переключатель поворотного энкодера может выполнять в общей сложности 6 операций: короткое нажатие, длительное нажатие, левое вращение, правое вращение, удержание левого вращения, удержание правого вращения.

В состоянии выключения кратковременно нажмите один раз, чтобы включить питание и начать тест.

После завершения теста, если устройство не обнаружено. Нажмите и удерживайте переключатель или левый и правый поворотный переключатель, чтобы войти в меню функций. После входа в меню функций левый или правый поворотный переключатель можно выбрать вверх и вниз в пункте меню. Чтобы войти в функциональный элемент, кратковременно нажмите переключатель один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

①Кнопка управления

② Квадратная волна и выход ШИМ

③ Интерфейс измерения напряжения

④Оригинальный тестовый бит

⑤В исходной тестовой базе

Дисплей полного цвета ⑥ 160 × 128

⑦ Интерфейс измерения частоты

⑧Разъем адаптера питания

⑨ 9 В контакт батареи 9 В

⑩Индикатор работы

Сравнение функций версии

Особенности	Английский	Русский
Выключить	Да
Транзистор	Да
F-генератор	Да
10-битный ШИМ	Да
:3	Да
C + ESR @ TP1:3	Да
1-\|\|-3	Да
DS18B20	Да	Нет
C(uF)-коррекция	Да
IR_декодер	Да	Нет
IR_Encoder	Да	Нет
DHT11	Да	Нет
Самотестирование	Да
Напряжение	Да
Фронтальный цвет	Да	Нет
Задний цвет	Да	Нет
Показать данные	Да

Тестовое устройство

Тестер имеет 3 тестовые точки: TP1, TP2, TP3. Распределение этих трех испытательных точек в испытательном блоке является следующим:

С правой стороны испытательного сиденья находится испытательное положение элемента накладки; имеются соответственно цифры 1, 2 и 3, каждая из которых представляет TP1, TP2 и TP3.

При тестировании компонента только с 2 контактами контакты не делятся на порядок тестирования, 2 контакта произвольно выбираются для 2 контрольных точек, А контакты устройства с 3 контактами помещаются в три контрольные точки соответственно, независимо от порядка. После теста тестер автоматически распознает имя контакта и контрольную точку компонента и отображает их на экране.

При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически перейдет в режим непрерывного тестирования после завершения теста, так что компоненты на TP1 и TP3 можно непрерывно и синхронно измерять, не нажимая переключатель. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», проверьте только один раз. Чтобы проверить еще раз, нажмите переключатель один раз.

Перед тестированием конденсатора сначала разрядите конденсатор, а затем вставьте тестовое гнездо для измерения, в противном случае однокристальный микрокомпьютер тестера может быть поврежден.

1. Калибровка

Калибровка тестера используется для устранения ошибок собственных компонентов и повышения точности конечных результатов тестирования. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Метод работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 проводами, затем нажмите кнопку тестирования, наблюдая за экраном. Цвет экрана изменится на черно-белый. После сообщения подсказки «Режим самопроверки ..?", нажмите кнопку теста, чтобы войти в процесс быстрой калибровки; если появится подсказка" Режим самопроверки ..?"появляется, 2 секунды Если в часах нет кнопки, выполняется нормальный процесс тестирования, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После входа в процесс быстрой калибровки на экране появятся некоторые данные, просто игнорируйте их. Подождите, пока на экране появится мигающая строка

После «изолировать датчики!» удалите провода, которые замыкают TP1, TP2 и TP3. После того, как на экране появится строка символов «Test End», быстрая калибровка завершена. При первой калибровке Используйте метод полнофункциональной калибровки.

В меню функций необходимо ввести полную калибровку функций, а также требуется конденсатор 220 НФ. Полнофункциональная калибровка обеспечивает более полный процесс калибровки и займет больше времени. После входа в меню функций поверните кнопку тестирования к пункту меню «Самотестирование», а затем нажмите кнопку тестирования, чтобы войти в процесс полнофункциональной калибровки. На экране появляется мигающая строка «короткие зонды!», такая же, как и при быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь продолжения процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые замыкают три тестовые точки, и продолжайте ждать продолжения процесса калибровки. Когда выводится символьная строка «1-|-3> 100 нФ», установите подготовленные конденсаторы 220 НФ на контрольные точки TP1 и TP3. Подождите, пока на экране не появится сообщение «Test End», полнофункциональный процесс калибровки завершен.

2. Функциональное меню

2,1 Выключить

2,2 Транзистор

2,3 Частота

Частота измерения. Нажмите и удерживайте кнопку теста, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, отображается период

2,4 F-генератор

Генератор прямоугольных волн, есть несколько прямоугольных частот на выбор, Тестовая кнопка вращения влево или вправо для переключения различных прямоугольных частот, нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора прямоугольных волн.

2, 5 10-битный ШИМ

Генератор импульсных сигналов, поверните кнопку тестирования влево или вправо, чтобы отрегулировать рабочий цикл импульса от 1% до 99%. Нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора импульсных сигналов.

2,6 C + ESR @ TP1:3

Функция онлайн-измерения емкости, из TP1 и TP3 можно извлечь два провода, а значение емкости и ESR конденсаторов 2 мкФ-50 мФ можно измерить онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед тестом. Если это онлайн-измерение, цепь, в которой находится емкость, должна быть полностью отключена. Это может быть проведено только после электричества.

2.7

Метод непрерывного измерения сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеренного сопротивления составляет менее 2100 Ом, а диапазон измерения индуктивности составляет 0,01 мГн-20 ч. Нажмите и удерживайте кнопку тестирования, чтобы выйти.

2.8 1-||-3

Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости только этот метод может использоваться для измерения значения емкости. Измерьте эквивалентное последовательное сопротивление (ESR) конденсаторов более 90 нФ, а разрешение ESR составляет 0,01 Ом. Конденсаторы выше 5000 пФ показывают скорость падения напряжения после зарядки.

2, 9 DS18B20 Русская версия не имеет этой функции

DS18B20-это датчик температуры, который использует связь по одной шине для передачи данных. Он имеет тот же корпус (TO-92), что и Триод. На рисунке ниже показано распределение контактов DS18B20.

После входа в тестовую функцию DS18B20 вторая строка дисплея показывает соотношение соединений между тестовым разъемом и DS18B20, «1 = GND 2 = DQ 3 = VDD», что означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, а TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознать DS18B20, поэтому для установки вы должны следовать инструкциям во второй строке.

Установите DS18B20. Тестер может считывать 12-значные результаты температуры, измеренные DS18B20, и отображать соответствующую температуру в градусах Цельсия в третьей строке с разрешением 0,0625 ° C.

Scratchpad: содержимое 8 блоков памяти внутри DS18B20, считываемое тестером, плюс значение проверки CRC последнего байта. Всего 9 байт.

Блокнот BYTE

ТЕМПЕРАТУРА LSB	0
ТЕМПЕРАТУРА MSB	1
TH/ПОЛЬЗОВАТЕЛЬСКИЙ ОБЪЕМ 1	2
TL/ПОЛЬЗОВАТЕЛЬСКИЙ ОБЪЕМ 2	3
КОНФИГ	4
ЗАЩИЩЕНО	5
ЗАЩИЩЕНО	6
ЗАЩИЩЕНО	7

КПР

Например, значение, прочитанное один раз, представляет собой Scratchpad: EC014B467FF0C102A имеет следующее отношение:

Скретч значение BYTE

ТЕМПЕРАТУРА LSB	ЕС	0
ТЕМПЕРАТУРА MSB	01	1
TH/ПОЛЬЗОВАТЕЛЬСКИЙ ОБЪЕМ 1	4Б	2
TL/ПОЛЬЗОВАТЕЛЬСКИЙ ОБЪЕМ 2	46	3
КОНФИГ	7F	4
ЗАЩИЩЕНО	ТФ	5
ЗАЩИЩЕНО	0С	6
ЗАЩИЩЕНО	10	7

КПР

2А

64-битное ПЗУ: Глобальный уникальный идентификатор устройства каждого DS18B20, считанного тестером. Идентификатор имеет длину 64 бита. Разделен на 3 части.

Например, 64-битное ПЗУ, считываемое DS18B20, является

64-битная ПЗУ: 28FF4D58361604A1

Тогда есть

8-битный СЕМЕЙНЫЙ КОД	28
СЕРИЙНЫЙ НОМЕР 48-BIT	041636584DFF
8-КОД КРК БИТА	А1

Примечание. За исключением того, что значение температуры (TEMP) указано в десятичной системе, остальные-в шестнадцатеричной системе.

Диапазон измерения температуры DS18B20 составляет-55 ℃-125 ℃. Нажмите и удерживайте кнопку тестирования, чтобы выйти из этой функции.

2,10 C (мкФ)-поправка

Эта функция используется для корректировки измеренного значения конденсаторов большой емкости. Значение по умолчанию-0%. То есть коррекции нет, диапазон настройки составляет-0,2%-8%, когда это положительное значение, это уменьшит измеренное значение емкости, И когда это отрицательное значение, это увеличит измеренное значение емкости.

После настройки нажмите и удерживайте кнопку тестирования, чтобы выйти.

2,11 IR_декодер Русская версия не имеет этой функции

Функция декодирования инфракрасного пульта дистанционного управления. Для этой функции требуется Встроенный инфракрасный приемник 1838 (импульсного типа). После входа в эту функцию следите за подсказкой на экране дисплея. Во второй строке отобразится строка символов "" 1 = DOUT 2 = GND 3 = VCC ", строка символов означает соотношение соединений между 3 контрольными точками на тестере и инфракрасным приемником, и соединение должно быть строго в соответствии с инструкциями. Только один инфракрасный приемник может быть установлен на тестовое сиденье пустым или правильным образом. Для других компонентов не допускается короткое замыкание контрольных точек проводами, чтобы избежать непредсказуемых сбоев. На следующем рисунке показано направление установки примера инфракрасного приемника.

TP1 подключен к контакту DOUT инфракрасного приемника, TP2 подключен к GND, а TP3 подключен к VCC.

Функция декодирования инфракрасного пульта дистанционного управления поддерживает два формата кодирования инфракрасного пульта дистанционного управления.

Формат 1

Вышеуказанные два формата примерно одинаковы, разница заключается в длине пилотного кода. Формат один-9 мс, формат два-4,5 мс.

Функция декодирования инфракрасного пульта дистанционного управления использует uPD6121 для указания формата один и TC9012 для указания формата два.

Инструкции:

Доступ к функции декодирования инфракрасного пульта дистанционного управления можно получить только из меню функций. Перед входом в функцию декодирования инфракрасного пульта дистанционного управления на тестовой базе и выходной клемме прямоугольной формы не должно быть компонентов. Войдите в функцию декодирования инфракрасного пульта дистанционного управления, после того, как на дисплее появится строка «stand by...», установите Встроенный инфракрасный приемник в тестовое гнездо и заблокируйте его. Затем вы можете направить пульт дистанционного управления на инфракрасный приемник для запуска. Если вы можете определить код, используемый пультом дистанционного управления. В третьей строке будет отображаться строка символов «>>>>>>>>, что означает успешное декодирование, а в четвертой строке будет отображаться формат кодирования, используемый пультом дистанционного управления. Пятая строка показывает первый байт кода пользователя (код пользователя 1), а шестая строка показывает второй байт кода пользователя (код пользователя 2). В седьмой строке показан код данных (данные) и обратный код данных

(~ Data), последняя строка-встроенный дисплей 32 бит. Все значения функции инфракрасного декодирования выражены в шестнадцатеричном формате.

Функция инфракрасного декодирования поддерживает только режим с одной кнопкой, а не непрерывный режим. При тестировании этой функции обнаруживается, что для тестирования используется несколько пультов дистанционного управления телевизором, все из которых являются TC9012, маленький пульт дистанционного управления Mp3-uPD6121, а пульт дистанционного управления кондиционером не может быть распознан:-(). Из-за условий больше никаких тестов не может быть сделано.

Чтобы выйти из этой функции, сначала снимите приемную головку на испытательном сиденье, а затем нажмите и удерживайте поворотный переключатель энкодера, чтобы выйти.

2,11 IR_Encoder Русская версия не имеет этой функции

Функция кодирования инфракрасного пульта дистанционного управления, для этой функции требуется инфракрасный светоизлучающий диод. Тестер может управлять инфракрасным светоизлучающим диодом, чтобы реализовать функцию инфракрасного пульта дистанционного управления. Поскольку тестер может обеспечивать Управляющий ток не более 6 мА, расстояние управления нельзя сравнить с обычным инфракрасным пультом дистанционного управления. В случае наведения на инфракрасный приемник он находится примерно в пределах 2 метров.

Код инфракрасного пульта дистанционного управления поддерживает два формата, которые являются такими же, как формат декодирования инфракрасного пульта дистанционного управления, описанный выше. Также Используйте uPD6121 для формата один и TC9012 для формата два.

Инструкции

Доступ к функции кодирования инфракрасного пульта дистанционного управления можно получить только из меню функций. Перед входом в функцию кодирования инфракрасного пульта дистанционного управления на тестовой базе и выходной клемме прямоугольной формы не может быть компонентов. После входа в функцию кодирования инфракрасного пульта дистанционного управления Подключите инфракрасный светоизлучающий диод к выходной клемме прямоугольной формы. Отрицательный электрод инфракрасного светоизлучающего диода подключен к земле, а положительный электрод-к выходу. Провода могут использоваться для удлинения положительных и отрицательных электродов инфракрасного светодиода для облегчения работы. Длинная ножка инфракрасного светодиода положительная, а Короткая-отрицательная.

Самый левый столбец дисплея представляет собой символ ">", указывающий на параметр, который в данный момент устанавливается. Кратковременно нажмите кнопку теста, чтобы переключиться между каждым элементом настройки «>». Вторая строка "протокол" устанавливает формат кодирования, который будет использоваться. Поверните кнопку тестирования влево и вправо, чтобы переключиться между «uPD6121» и «TC9012».

Третья и четвертая строки «код пользователя 1» и «код пользователя 2» устанавливают первый и второй байты кода пользователя, кнопка тестирования для левой руки может быть уменьшена на 1 единицу, А кнопку тестирования правой руки можно увеличить на 1 единицу.

Пятая строка устанавливает код данных (данные), кнопка тестирования левой руки может быть уменьшена на 1 единицу, а кнопка тестирования правой руки может быть увеличена на 1 единицу. Обратный код данных рассчитывается автоматически по коду данных и не может быть установлен вручную.

При установке значения кода пользователя и кода данных, помимо поворота тестовой кнопки влево и вправо для изменения его значения в единицах 1, его также можно увеличить в единицах 0x10. Метод деятельности отжимать и держать кнопку теста, но долгое время не может быть слишком длинным. Если он будет слишком длинным, он выйдет из этой функции. В этой степени не легко быть уверенным на первых порах. Шестая строка-это контрольная строка "embit:". Когда знак «>» перемещен на эту строку, поверните кнопку тестирования влево и вправо, чтобы излучать инфракрасные лучи в соответствии с набором данных выше. Когда вы включаете тестовый переключатель, вы видите, что символ «->» быстро мигает. Указывает, что данные были переданы один раз.

Пример операции:

Чтобы использовать функцию инфракрасного кодирования для управления электрическим прибором, вы должны сначала знать формат кодирования пульта дистанционного управления, который управляет электрическим прибором. Таким образом, первым шагом является использование функции инфракрасного декодирования для считывания кодового значения кнопки на пульте дистанционного управления.

Например, если телевизор представляет собой ЖК-телевизор Samsung, нажмите кнопку уменьшения громкости на пульте дистанционного управления, декодированное значение будет

TC9012 код пользователя 1 = 07 код пользователя 2 = 07

Данные = 0B ~ данные = F4

Все 32 бит = F40B0707

Запишите Вышеуказанные данные, а затем в функции инфракрасного кодирования Установите Протокол соответственно: TC9012 User code1 = 07 User CODE2 = 07

Данные = 0B ~ данные = F4

Затем переместите символ ">", чтобы испустить:

> Испускать:

Инфракрасный светоизлучающий диод, подключенный к прямоугольной выходной клемме тестера транзисторов, совмещен с положением инфракрасного приемника телевизора, и Тестовая кнопка поворачивается, чтобы начать передачу, и телевизором можно управлять, чтобы уменьшить громкость.

Чтобы выйти из этой функции, сначала удалите инфракрасный светодиод, подключенный к тестеру, а затем нажмите и удерживайте кнопку тестирования, чтобы выйти.

Примечание. Тестер транзисторов поддерживает только два формата кодирования: TC9012 и uPD6121. Все значения выражены в шестнадцатеричном формате.

2,12 DHT11 Русская версия не имеет этой функции

DHT11-это датчик температуры и влажности, который помимо измерения температуры также может измерять влажность. Распределение контактов показано на рисунке ниже.

После входа в тестовую функцию DHT11 во второй строке дисплея отображается соотношение соединений между тестовым разъемом и DHT11: «1 = GND 2 = DQ 3 = VDD», указывая, что TP1 подключен к GND DHT11, TP2 подключен к DATA DHT11, TP3 подключен к VCC DHT11. Вывод N/A можно подключить к TP1 вместе с выводом GND, или его можно оставить плавающим. После успешного проведения теста «TEMP» представляет значение температуры, а «HUMI» представляет значение влажности. Все они отображаются в десятичной форме.

Чтобы выйти из функции, нажмите и удерживайте кнопку тестирования

2,13 Самотестирование

Полнофункциональная функция калибровки.

2.14 Напряжение

Измерение постоянного напряжения, можно измерить до 50 В. Измеряемое напряжение должно вводиться через интерфейс «измерения напряжения» (Не вводите измеренное напряжение от других интерфейсов, таких как интерфейс «частотного выхода», который может повредить микроконтроллер). Чтобы выйти из этой функции, быстро поверните энкодер влево и вправо.

2,16 Цвет фронта Русская версия не имеет этой функции

Установите цвет переднего плана, то есть цвет персонажа. Поверните кнопку теста влево или вправо, чтобы изменить значение соответствующего цветового компонента. Кратковременно нажмите кнопку теста, чтобы выбрать три основных цвета: красный, зеленый и синий, которые необходимо изменить. 16-битный цветовой код использует RGB (565). Формат соответствует максимальному значению 31 для красного, 63 для зеленого и 31 для синего. После настройки нажмите и удерживайте кнопку тестирования, чтобы сохранить и выйти. Будьте осторожны, чтобы не установить цвета переднего плана и фона в один цвет, иначе ничего не будет видно. Если это произойдет, выключите и выполните быструю калибровку. Способ ввода быстрой калибровки описан выше, и цвет экрана станет черно-белым. Измените цвет экрана сразу после завершения быстрой калибровки.

2,17 Цвет фона Русская версия не имеет этой функции

Метод такой же, как установка цвета переднего плана, но это изменение цвета фона.

2,18 Показать данные

Отображение внутренних данных тестера, из которых можно наблюдать тестовую функцию тестера.
