Тестер транзисторов с подсветкой

Код товара: A1005002476393123

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

LCR-TC2 TC-T7-H LCR-T7 LCR-TC1

Доставка:

Китай экспресс

Описание:

В чем разница между 4 версиями?

LCR-T7 / LCR-TC1: Цветной экран/чип M644, две функции одинаковы! T7 работает немного быстрее! Экран TC1 немного больше, и все они питаются от литиевых батарей. Помимо измерения сопротивления, емкости, индуктивности, диодов, МОП-транзисторов, тиристоров, он также может измерять дополнительные регуляторы напряжения, инфракрасное декодирование (ограничено форматом Hitachi).

TC-T7-H: Это обновленная версия LCR-T7, актуальная/Самая быстрая версия

LCR-TC2: Является обновленной версией TC-T7-H. По сравнению с TC-T7-H, он имеет улучшенную структуру схемы, длительное время автономной работы, оптимизированный код, сопротивление составляет одну тысячную (это связано с повторяющейся последовательностью тестирования, то есть, одно и то же сопротивление не повторяется. Будут изменения, и некоторые повторные тесты будут иметь ошибки)

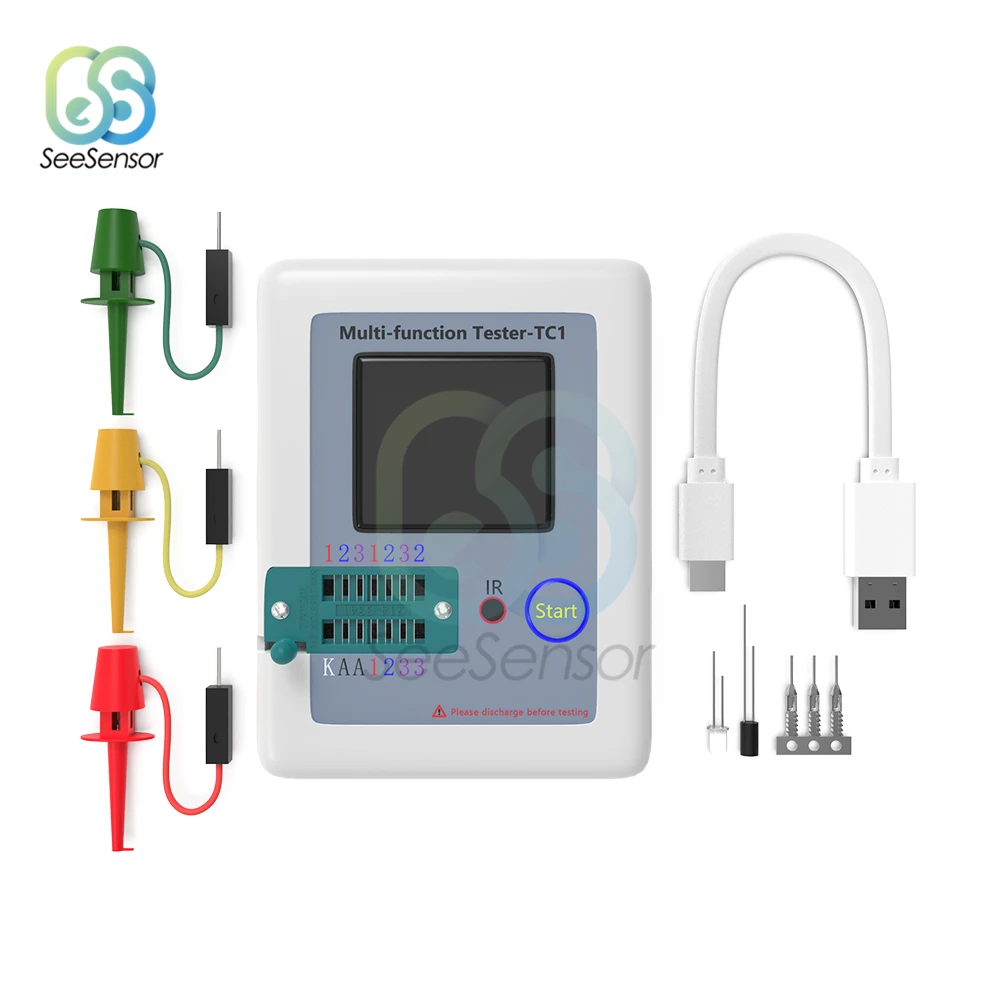

LCR-TC1

Особенность:

Самостоятельный тест с автоматической калибровкой

Размер: 70*90*26 м/2,71 х 3,58 х 1,10 дюйма

Дисплей: Экран TFT, экран цвета

Диапазон диодов: менее 4,5 В

Стабилитрон: Область обнаружения транзистора: 0,01-4,5 В

Область обнаружения стабилитрона: 0,01-30 В

Диапазон симистора: IGT менее 6 мА

Емкость: 25 пФ-100 мФ

Резистор: 0,01-50 МОм

Индуктивность: 0,01 мГн-20 Гн

Напряжение питания: 3,7 В

Питание: Встроенная перезаряжаемая литиевая батарея

Результаты измерений с использованием графического TFT-дисплея (160x128)

Управление одной кнопкой

Автоматическое отключение питания (Настройка тайм-аута)

Встроенный литий-ионный аккумулятор большой емкости

Определение напряжения литий-ионной батареи

Поддержка китайского и английского языков

Предупреждение: Встроенный литий-ионный аккумулятор, категорически запрещается погружать тестер в воду или рядом с источником тепла!

Предупреждение: Для вашей личной безопасности строго соблюдайте спецификации и меры предосторожности при использовании литий-ионных аккумуляторов!

Обнаружение транзисторов:

После завершения состояния отключения питания или теста поместите тестовый компонент в тестовую зону транзистора тестового гнезда, нажмите ручку замка, нажмите многофункциональную кнопку, тестер автоматически выполняет измерения, и результат измерения отображается в конце теста.

Предупреждение: Всегда разряжайте конденсаторы перед подключением их к тестеру! Тестер может быть поврежден до его включения!

Предупреждение: Не рекомендуем использовать тестер для измерения заряда батареи! Напряжение аккумулятора должно быть менее 4,5 В, иначе тестер может выйти из строя!

Размещение компонентов:

Тестовый разъем разделен на тестовые зоны транзисторов и стабилитронов, как описано в 1,1.

Примечание. Не выполняйте другие операции во время процесса калибровки, чтобы не повлиять на точность калибровки!

Список упаковки:

1 х Многофункциональный тестер транзисторов TFT

1 х группа электронных компонентов (отправляется случайным образом)

3 х тестовый крючок

Закоротите три тестовых гнезда, кратковременно нажмите многофункциональную кнопку, и тестер автоматически откалибрирует.

После отключения короткого замыкания проводки в соответствии с подсказкой в процессе калибровки никаких других операций не требуется.

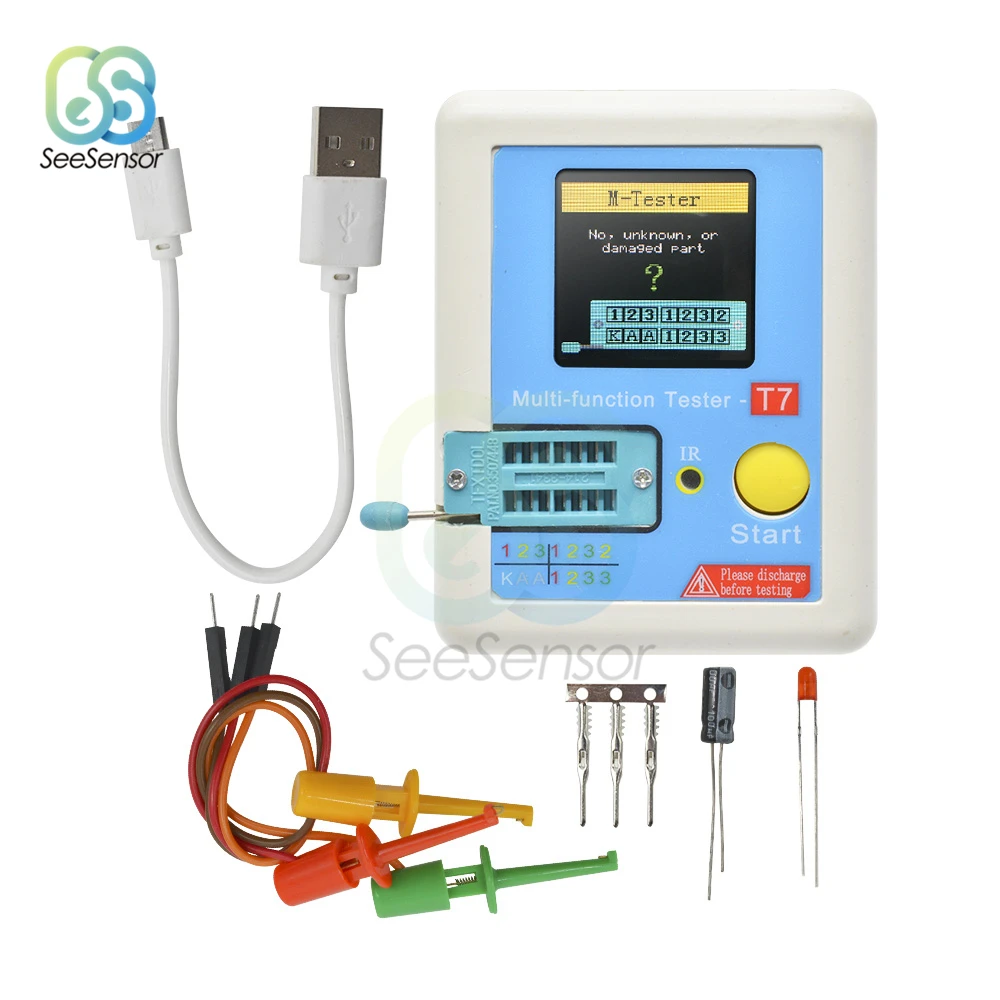

TCR-T7

1,1 Введение

-160x128 TFT-дисплей

-Многофункциональная клавиша

-Область тестирования транзисторов

-Испытательная зона стабилитрона

-Окно ИК-приемника

-Интерфейс зарядки Micro USB

-Светодиодный индикатор заряда

1.1 Особенности

TC-V2.12k-это многофункциональный тестер с графическим TFT-дисплеем.

L тестер транзисторов

-Автоматическое определение диода стабилитрона 0,01-30 В

-Самотестирование с автоматической калибровкой

L ИК декодер

-Поддержка ИК-кодирования Hitachi

-ИК-дисплей формы волны

-Инфракрасная приемная инструкция

L Другое

-Результаты измерений с использованием графического TFT-дисплея (160x128)

-Одна ключевая операция

-Автоматическое отключение питания (Настройка тайм-аут)

-Встроенный литий-ионный аккумулятор большой емкости

-Обнаружение напряжения литий-ионной батареи

-Поддержка китайского и английского языков

1 Инструкция по эксплуатации

1,1 Ключевые рабочие определения

Многофункциональная клавиша выполняет два действия:

L Короткое нажатие: нажмите кнопку и не менее 10 мс, отпустите кнопку в течение 1,5 секунд

L Длительное нажатие: Нажмите кнопку более 1,5 секунд

1.2 включения

В выключенном состоянии кратковременно нажмите многофункциональную кнопку, тестер включается и автоматически измеряется.

L Включение питания и интерфейс измерения

TC-T7-H

128x128 TFT дисплей

Многофункциональная клавиша

Область тестирования транзисторов

Испытательная зона стабилитрона

Окно ИК приемника

Микро USB интерфейс зарядки

Светодиодный индикатор заряда

Особенности:

TC-T7-H-это многофункциональный тестер с графическим TFT-дисплеем.

Тестер транзисторов:

Автоматическое Обнаружение биполярных транзисторов NPN и PNP, N-канальных и P-канальных MOSFET, JFET, диодов (включая двойные диоды), N-и P-IGBT, резисторов (включая потенциометры), катушки индуктивности, конденсаторы, Тиристоры, Симисторы и аккумулятор (0,1-4,5 В)

Автоматическое определение стабилитрона (0,01-20 В)

Самостоятельный тест с автоматической калибровкой

ИК Декодер:

Поддержка ИК-кодирования Hitachi

ИК дисплей формы волны

Инфракрасная приемная инструкция

Другое:

Результаты измерений с использованием графического TFT-дисплея (160x128)

Одна ключевая операция

Автоматическое отключение питания (настраиваемое время ожидания)

Встроенный литий-ионный аккумулятор большой емкости

Обнаружение напряжения литий-ионной батареи

Поддержка китайского и английского языков

Параметры производительности:

Многофункциональный тестер может автоматически определять элементы и автоматически определять расположение контактов, а также диапазон автоматического переключения.

Основные параметры производительности заключаются в следующем:

Компонент	Диапазон	Описание параметра
БЮТ	-	HFE (усиление постоянного тока), Ube (напряжение база-эмиттер), Ic (ток коллектора), Iceo (ток отключения коллектора (IB = 0), ices (ток короткого замыкания коллектора), Uf (прямое напряжение защитного диода) ③
Диод	Прямое напряжение <4,50 В	Прямое напряжение, емкость диода, Ir (обратный ток) ②
Двойные диоды	Прямое напряжение <4,50 В	Прямое напряжение
Стабилитрон	0,01-4,50 В (Область тестирования транзисторов)	Прямое напряжение, обратное напряжение
Стабилитрон	0,01-20 В (Испытательная зона стабилитрона)	Обратное напряжение
МОП-транзистор	JFET	Cg (емкость затвора), Id (ток стока) при Vgs (пороговое напряжение от затвора до источника), Uf (прямое напряжение защитного диода) ④
	IGBT	Id (ток стока) при Vgs (пороговое напряжение от затвора до источника), Uf (прямое напряжение защитного диода) ④
	МОП-транзистор	Vt (пороговое напряжение от затвора до источника), Cg (емкость затвора), Rds (от стока до источника при сопротивлении), Uf (прямое напряжение защитного диода) ④
Тиристор	Igt (ток срабатывания затвора)<6 мА	Напряжение запуска затвора
Симистор	Igt (ток срабатывания затвора)<6 мА	Напряжение запуска затвора
Конденсатор	25пФ-100мФ	Емкость, ESR (эквивалентное последовательное сопротивление), Vloss ①
Резистор	0,01-50 МОм	Сопротивление
Индуктор	0,01 мГн-20 Гн	Индуктивность, сопротивление постоянному току ⑤
Батарея	0,1-4,5 В	Напряжение, полярность батареи

Примечание ①: Iceo, Ices, Uf отображаются только при эффективном использовании.

Примечание ②: емкость диода, Ir (обратный ток) отображается только при эффективном

Примечание ③: отображается только при наличии защитного диода

Примечание ④: ESR, Vloss отображаются только при эффективном использовании.

Примечание ⑤: измерение катушек индуктивности с сопротивлением ниже 2100 Ом.

Часто задаваемые вопросы

Вопрос	Причина	Решение
Невозможно включится	Встроенный литий-ионный аккумулятор разряжен	Зарядка литий-ионного аккумулятора, способы зарядки см. Раздел 2,9
Неточные измерения	Неточные параметры калибровки	Пожалуйста, повторите калибровку, см. Раздел 2,4.

ПРИМЕЧАНИЕ:

1. Встроенный литий-ионный аккумулятор, категорически запрещается погружать тестер в воду или рядом с источником тепла!

2. Для вашей личной безопасности строго соблюдайте спецификации и меры предосторожности при использовании литий-ионных аккумуляторов!

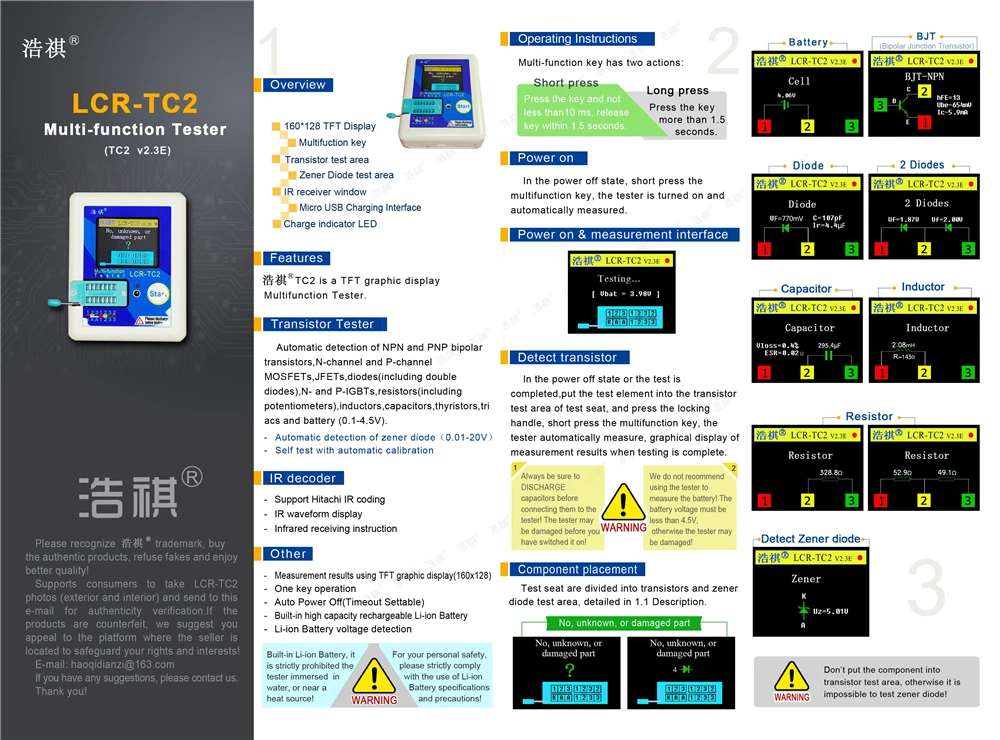

LCR-TC2

Характеристики:
