TFT-дисплей 0,96/1,3/1,44/1,77/1,8/2,0 дюймов IPS 7P SPI HD 65K TFT полноцветный ЖК-модуль ST7735 привод для Arduino

Код товара: A1005004259333504

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

0.96 TFT 1.3 TFT Blue Board 1.44 TFT 1.77 TFT 1.8 TFT Red 1.8 TFT Blue 2.0 TFT 1.3 TFT Black Board

Описание:

0,96 дюйма

SIZE0.96inch

Дисплей ModeNormally черный IPS

Формат дисплея 80RGB * 160 точечная матрица

Входной интерфейс DataSPI

Привод ICST7735S

Dimensional outline24(W)* 30 (H)* 2,8 +/-0,1 (T) мм

Разрешение 80rgb * 160 точек

ЖК активный area10.8 (W)* 21,7 (H)

Точка 0135 (в) x 0,1356 (В) мм

Просмотр DirectionAll

Рабочая температура-20 ~ 70 °C

2. Описание штифта:

PIN NoSymbolDescription

1GNDGround

2VCCPower 3,3 V

3 штыря для часов SCLSerial.

4SDASerial ввод данных

5RESLCM сброс pin

Этот штырь является сигнальным входом сброса. Когда штырь низкий, инициализация чипа

Выполнено. Держите этот штифт на высоком уровне во время нормальной работы.

6DCData/Управление командой

7CSChip выберите

8BLKBacklight контрольный штифт

1,3 дюймов

1. Особенности

Дисплей ModeNormally черный IPS

Формат дисплея 240RGB * 240 точечная матрица

Входной интерфейс DataSPI

Привод ICST7789VW

Габаритный outline27.78 (Ш) * 39,22 (В) * 3,0 +/-0,1 (Т) мм

Разрешение 240RGB * 240 точек

ЖК активный area23.4 (W)* 23,4 (H)

Точка 0,0975 (в) x 0,0975 (В) мм

Просмотр DirectionAll

Рабочая температура-20 ~ 70 °C

2. Описание штифта:

PIN NoSymbolDescription

1GNDGround

2VCCPower 3,3 V

3 штыря для часов SCLSerial.

4SDASerial ввод данных

5RESLCM сброс pin

Этот штырь является сигнальным входом сброса. Когда штырь низкий, инициализация чипа

Выполнено. Держите этот штифт на высоком уровне во время нормальной работы.

6DCData/Управление командой

7BLKBacklight контрольный штифт

1,77 дюймовый TFT ЖК-модуль:

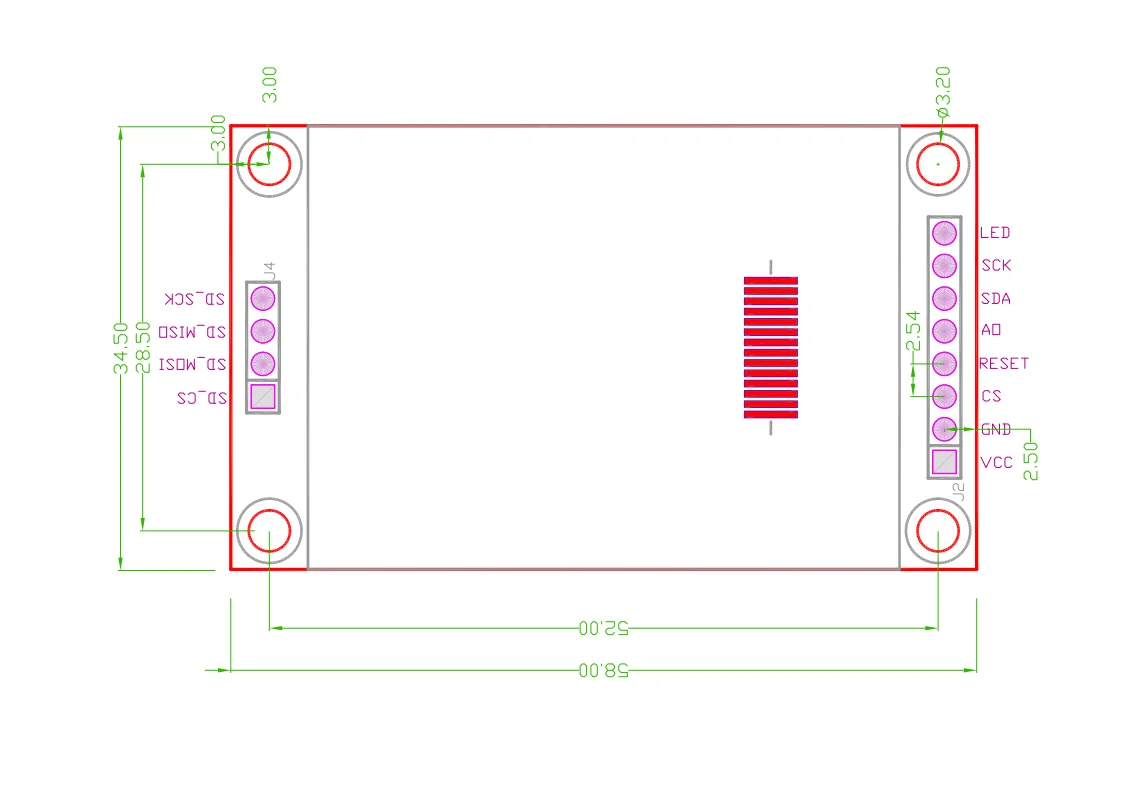

1,8 дюймов TFT ЖК-дисплей модуль:

1,8 дюймовый последовательный порт SPI 128*160 инструкции

По умолчанию используется метод подключения IO:

Sbit LCD_CS = P0 ^ 0; /выбор чипа

Sbit LCD_AO = P0 ^ 2; /data/command switch

Sbit LCD_SDA = P1 ^ 5; /данные

Sbit LCD_SCK = P1 ^ 7; /часы

Sbit LCD_REST = P0 ^ 1; /сброс

●TFT источника питания выключение экрана через заданный промежуток времени источника питания 2,8-3,3 V; Помните, что не нужно использовать 5V

(Модули с PCB унаследовали 3V регулятор IC , 5V может быть вход)

● Подсветка источника питания (светодиодный штырями): Максимальная Подсветка источника питания-3,2 V.

(5 ток Ома ограничивающий резистор может быть подключен в серии под 3,3 V источника питания или 25 Ом резистор в серии под 5V).

Описание товара

2,4-дюймовый цветной экран, поддержка 65 к цветной сенсорный экран дисплея, дисплей насыщенного цвета
Разрешение 320X240, Опциональная Сенсорная функция
С помощью последовательной шины SPI требуется всего несколько IOs, чтобы осветить дисплей
Легко расширить эксперимент со слотом для sd-карты
Предоставить богатый образец программы
Стандарты военного процесса, долгосрочная стабильная работа
Обеспечить техническую поддержку базового драйвера

Параметры продукта

Название	Параметр
Цвет дисплея	RGB 65K цвет
SKU	Сенсорный экран: MSP2402
SKU	Нет сенсорного экрана: MSP2401
Размер экрана	2,4 (дюйм)
Тип	TFT
Драйвер IC	ST7789V
Разрешение	320*240 (пиксель)
Интерфейс модуля	4-провод SPI интерфейс
Активная область (зона АА)	36,72x48,96 (мм)
Размер модуля PCB	77,18x42,72 (мм)
Рабочая температура	-20 ℃ ~ 60 ℃
Температура хранения	-30 ℃ ~ 70 ℃
VCC напряжение питания	3,3 V ~ 5V
Логическое напряжение порта IO	3,3 V(TTL)
Энергопотребление	ТБД
Приблизительный вес (посылка содержит)	No touch: 26(g) /touch: 36(g)

2,0 дюймов TFT ЖК-дисплей модуль:

Характеристики:

Название бренда	Estardyn
Номер модели	TFT Display 0.96/1.3/1.44/1.77/1.8/2.0/2.4/2.8 inch LCD
Происхождение	Китай
Тип	TN
Индивидуальное изготовление	Да
Разрешение	128*64
Режим отображения	1
Единица измерения	штука/штуки
Количество	1
