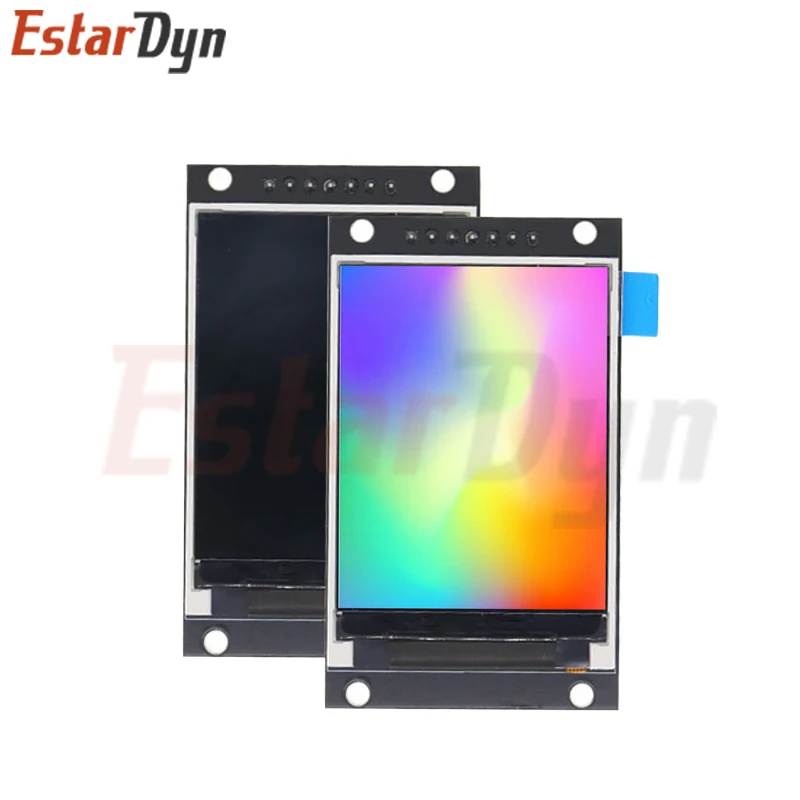

TFT-дисплей 0,96/1,3/1,44/1,77/1,8/2,0 дюймов IPS 7P SPI HD 65K TFT полноцветный ЖК-модуль ST7735 привод для Arduino

1,8 дюйма последовательный порт SPI 128*160 инструкции

/*

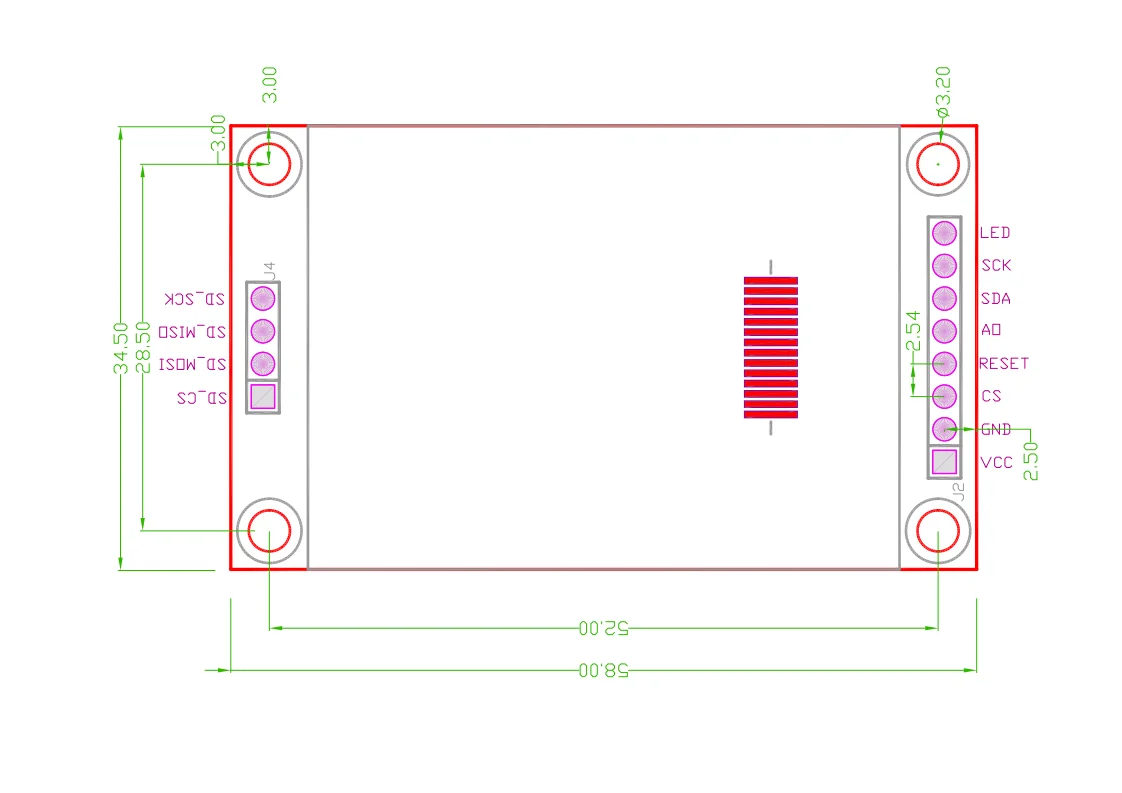

По умолчанию используется метод подключения IO:

Sbit LCD_CS = P0 ^ 0; /выбор чипа

Sbit LCD_AO = P0 ^ 2; /data/command switch

Sbit LCD_SDA = P1 ^ 5; /данные

Sbit LCD_SCK = P1 ^ 7; /часы

Sbit LCD_REST = P0 ^ 1; /сброс

*/

● TFT Источник питания: экран питания 2,8-3,3 В; Не забывайте использовать 5 В

(Модули с PCB унаследовали 3V регулятор IC , 5V может быть вход)

● Источник питания с подсветкой (светодиодный pin): максимальный источник питания с подсветкой-3,2 В.

(Ограничительный резистор 5 ток Ома может быть соединен в серии под 3,3 в источник питания или резистор 25 Ом в серии под 5 В).

Описание товара

• 2,4-дюймовый цветной экран, поддержка цветового дисплея 65K, отображение насыщенных цветов

• Разрешение 320X240, Опциональная Сенсорная функция

• С помощью последовательной шины SPI требуется всего несколько IOs, чтобы осветить дисплей

• Легко расширить эксперимент со слотом для sd-карты

• Предоставить богатый образец программы

• Стандарты военного процесса, долгосрочная стабильная работа

• Обеспечить техническую поддержку базового драйвера

Параметры продукта
