Трехфазный бесщеточный двигатель постоянного тока, управляемая лампочка управления двигателем, 380 Вт BLDC PWM сигнал без датчика Холла, плата драйвера управления двигателем Холла

Код товара: A1005003307191220

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Доставка из:

CHINA Российская Федерация

Напряжение:

18 В 220 В

Описание:

DC 6,5-с алюминиевой крышкой, 50В 380W BLDC 3 фазовый бесщеточный мотор драйвер Hallless двигатель постоянного тока привода доска Скорость контроллер модуль PWM сигналов Вход

Описание:
Этот привод является трехфазным бесщеточным и бесконтактным контроллером постоянного тока, и двигатель может нормально работать без холла.
BLDC широкое напряжение 6,5-50 В Высокая мощность 380 Вт постоянного тока трехфазный высокоскоростной бесщеточный Бессенсорный контроллер, новый вход ШИМ сигнала поддерживает систему 3,3 В, PLC 0-5 в моделирование, контроль входного сигнала

Специальные инструкции по входу внешнего сигнала:
1. Соединение короткого контакта V/P означает, что входной сигнал PWM эффективно распознает реальный сигнал PMW для поддержки системы 3,3 V, И сигнал PMW должен быть вход от двух портов (PWM GND) терминала.
2. Когда короткий контакт V/P отключен, вход аналогового сигнала 0-5 в действителен (по умолчанию отключен на заводе). Когда Аналоговое количество Входное, бортовой потенциометр может быть использован для регулировки скорости. Если вы хотите подключить внешний аналоговый сигнал 0 для-5 В, вы должны отсоединить колпачок перемычки на плате, чтобы отрезать сигнал делителя потенциометра, И затем введите аналоговый сигнал 0-5 в из двух портов (0-5 GND) терминала. Максимальное напряжение не должно превышать 5 В
3. Вращение вперед и назад и тормоз заземлены через переключатель, который является низким уровнем эффективности. Внешний MCU также может давать сигналы низкого уровня. Передний ряд проводных терминалов является слабым сигналом тока, непосредственно входящим в MCU главный контроль, и не может быть тронут или тронут. Высокое напряжение и сильный ток.

Описание интерфейса:
1.U V W 3-фазный линейный выход соединен с бесщеточным Мотором
2. 5 В GND материнская плата поставляется с 5 В (ток не превышает 200 мА)
3. VCC GND основной источник питания (внешний источник питания постоянного тока)
4. Выход импульсного сигнала скорости SC (только интерфейс защищены, техническая поддержка отсутствует)
5. Управление вперед и назад обеспечивает низкий уровень эффективности (может быть подключен к внешнему переключателю)
6. Тормозное Управление поддерживает низкий уровень активности (может быть подключен к внешнему переключателю)
6,0-5V контроль скорости PWM сигналов двойной входных сигналов (бортовой потенциометр для ограничения скорости, также может быть включен перемычкой для подключения внешних 0-5V Аналоговый количество ШИМ скважность входного сигнала контроль скорости)

Характеристики материнской платы:

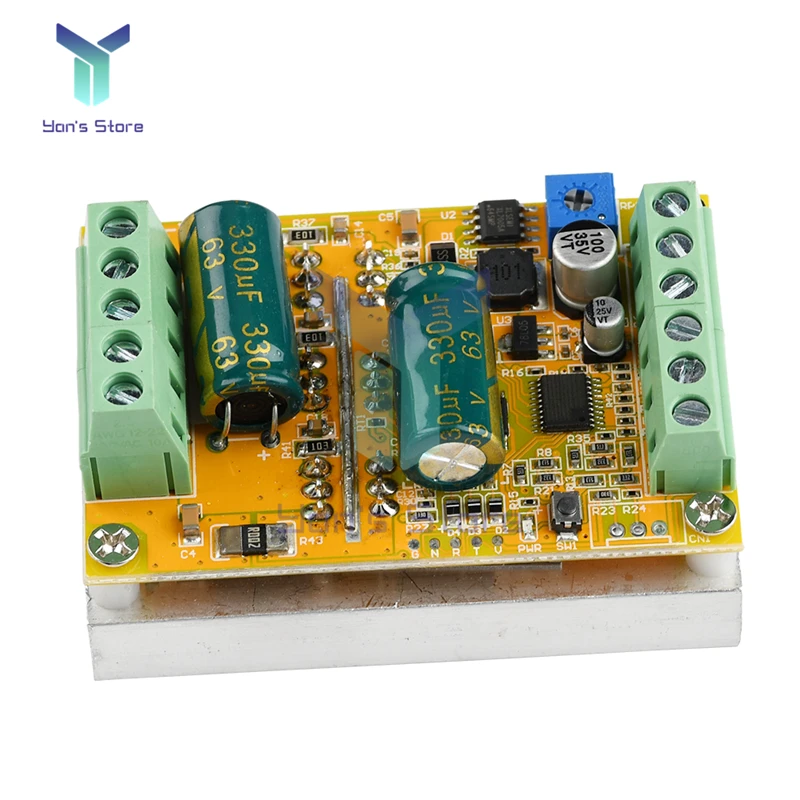

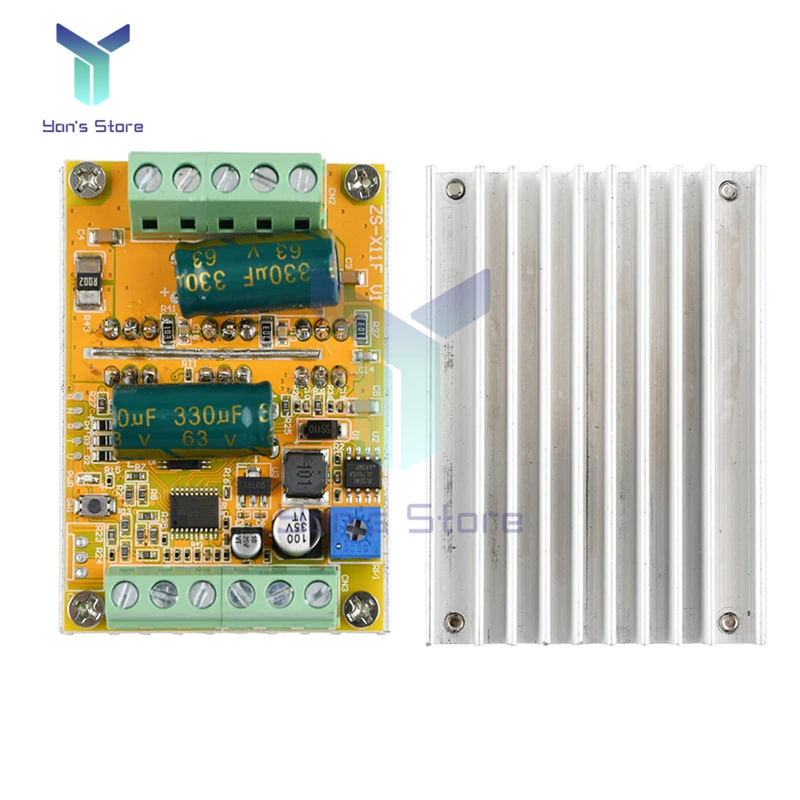

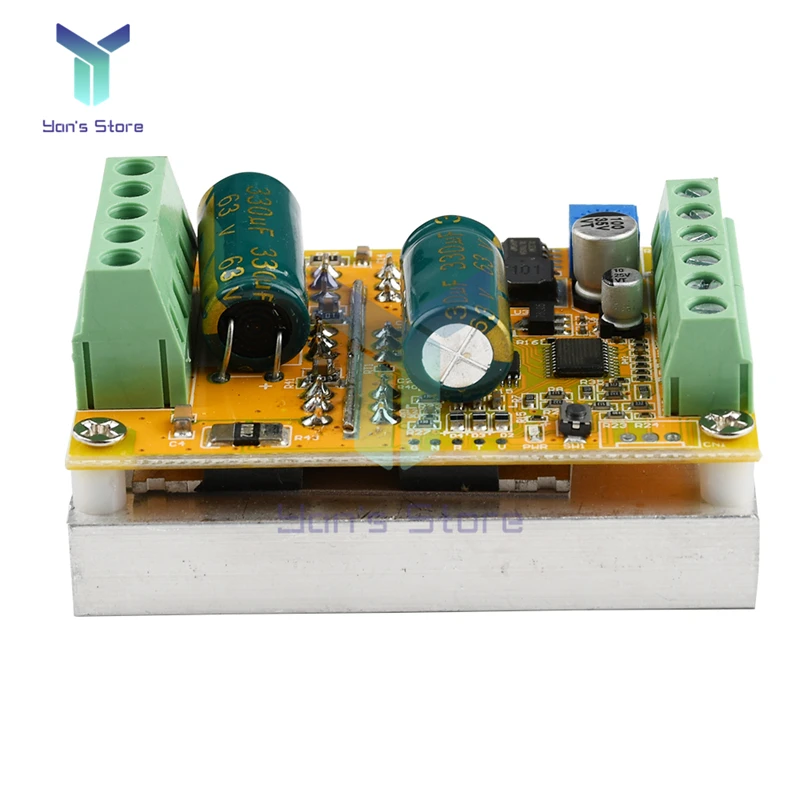

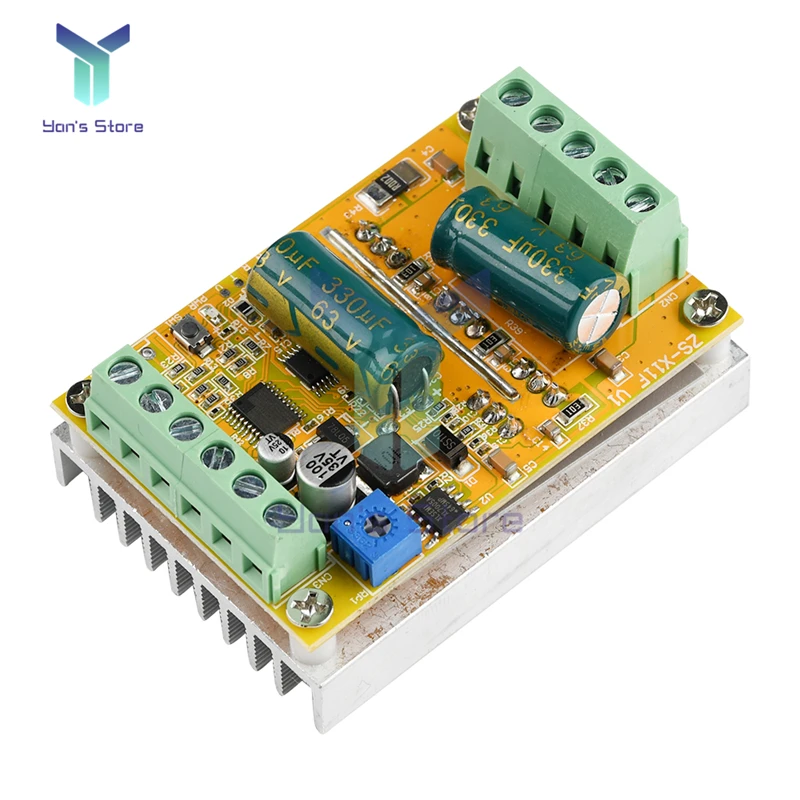

Название продукта: zs-x11f-2
Рабочее напряжение: 6,5-с алюминиевой крышкой, 50В
Ток привода: Номинальная 16А плюс воздушное охлаждение 30А
Максимальная мощность: 380 Вт
Защита от перегрузки по току: Да
Защита от блокировки ротора: Да (после блокировки ротора ток автоматически отключается и запускается с интервалом)
Защита от перегрева: Да (мощность перегрева в два раза)
Максимальная скорость: 224000 об/мин (2 полюса двигателя), 74000 об/мин (6 полюсного мотора), 40000 об/мин (12 полюсного мотора), 35000 об/мин (14 полюсного мотора).
Размер изделия: длина 63 мм * ширина 45 мм * Высота 31 мм

Меры предосторожности:
1. Обратное соединение положительных и отрицательных полюсов источника питания на материнской плате приведет к постоянному повреждению некоторых чипов на плате (даже в течение 1 секунды)
2. Во время нормальной работы на выходе двигателя осуществляется Выборочная защита от перегрузки по току. Поскольку мощность и ток модуля велики, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. Как только короткое замыкание, цепь может быть сожжена и трубка может лопнуть. Пожалуйста, проверьте низкий ток и низкое напряжение. После ОК, подключитесь к высокому току и высокому напряжению. Поскольку это модуль с голой панелью, пожалуйста, обратите внимание на изоляцию головки проводки. Строго запрещено прикасаться к частям платы с сильным напряжением.
3. Не подключайте двигатель, который, очевидно, несовместим с напряжением модуля привода, током или мощностью.

Посылка включает в себя:

1 x DC 6,5-с алюминиевой крышкой, 50В 380W BLDC 3-фазный бесщеточный Hallless двигатель постоянного тока привода доска

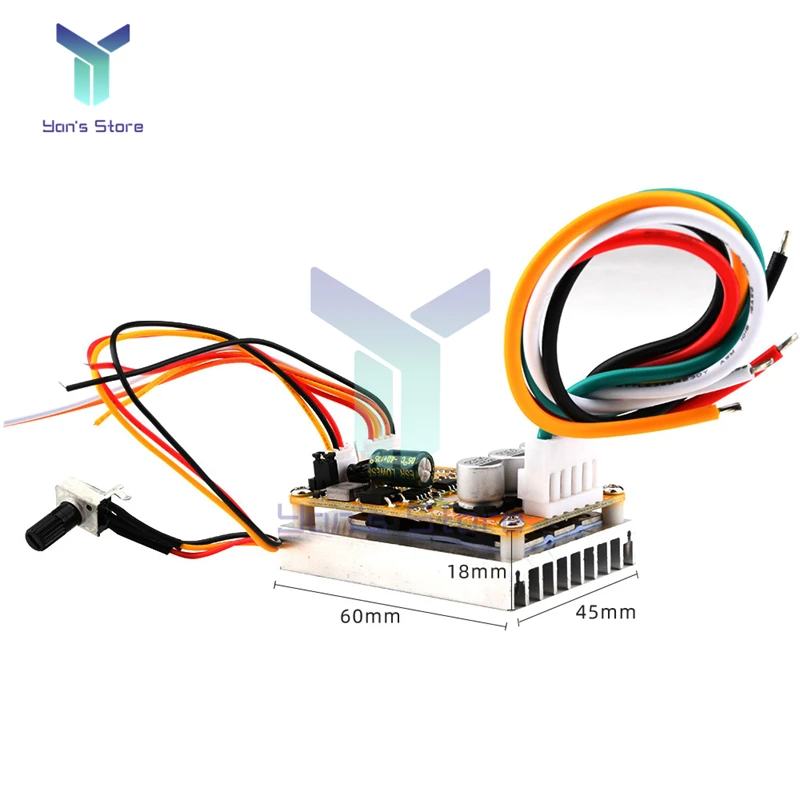

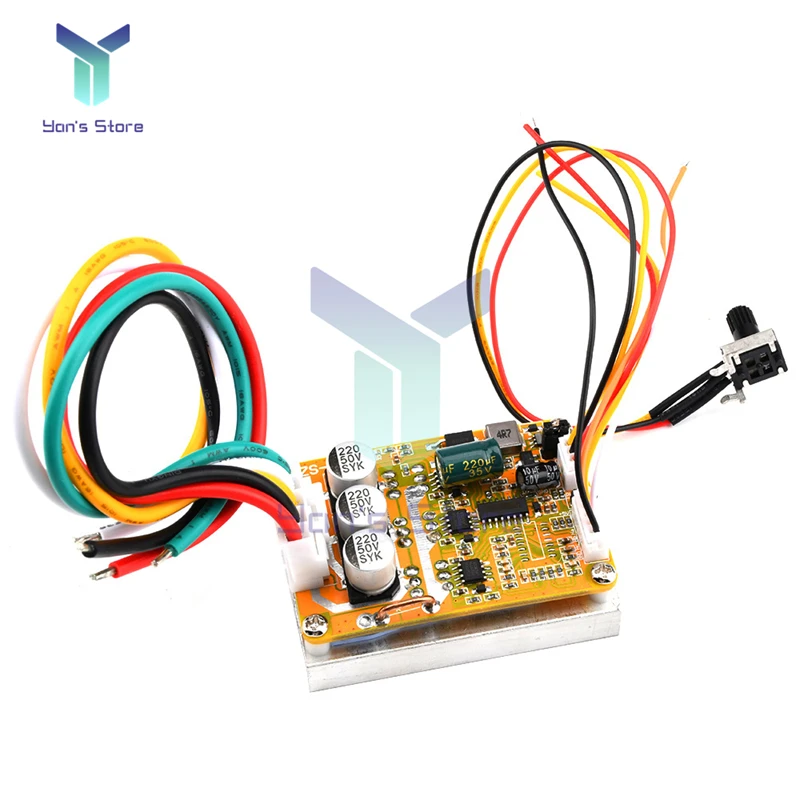

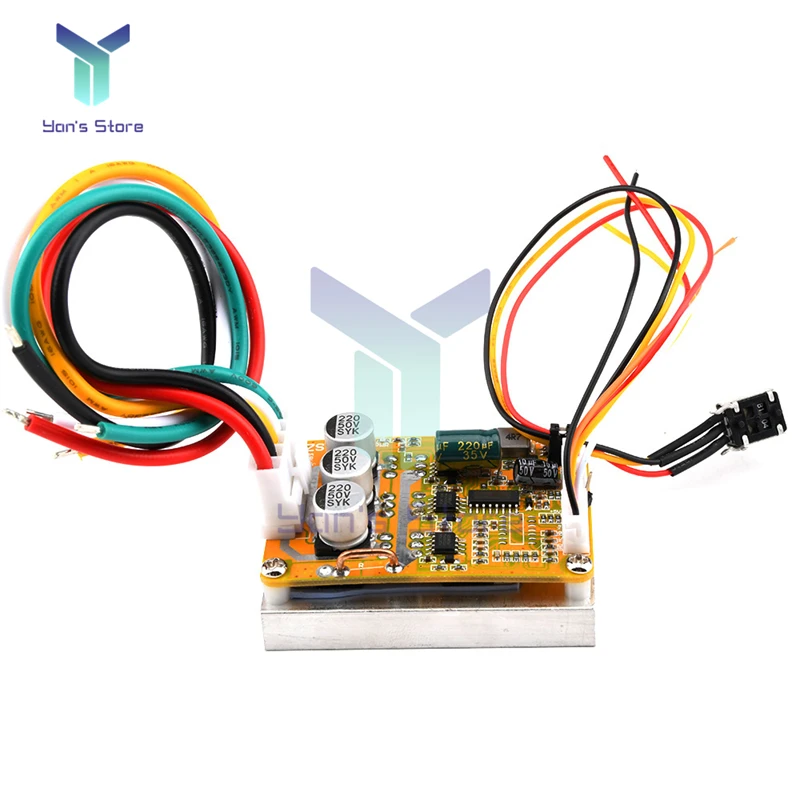

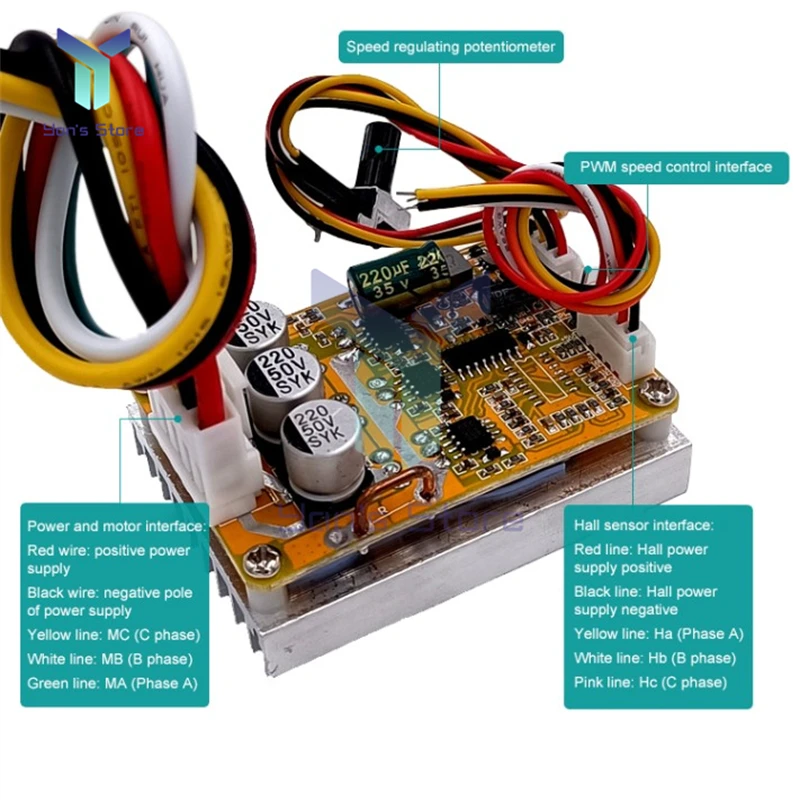

DC5V-35V 350 Вт

Введение продукта:

BLDC широкое напряжение 5-35 В Высокая мощность 350 Вт DC трехфазный бесщеточный контроллер зала/без контроллера зала, PLC 0-5V Моделирование управления скоростью регулирования и вперед и Обратный контроль PWM регулирование скорости рабочего цикла добавляются. Продукт подходит для DC бесщеточный зал/без Холла мотор с электрическим углом 120 градусов

Вопросы, требующие внимания

1. На основной плате нет предохранителя, и Рекомендуется добавить его самостоятельно. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже 2 секунды)

2. Во время нормальной работы выходной терминал двигателя снабжен защитой от перегрузки по току. Из-за большой мощности и тока модуля, пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. Как только короткое замыкание возможно сжечь линию и разорвать трубу, пожалуйста, проверьте низкий ток и низкое напряжение для первого тестирования проводки. После ок Включите высокий ток и высокое напряжение. Так как он продается как модуль голой платы, обратите внимание на изоляцию головки проводки и запрещают сильное напряжение касаться частей на плате

3. Не подключайте двигатель, который, очевидно, несовместим с напряжением, током и мощностью модуля привода или находится далеко от того же, чтобы избежать необъяснимых повреждений

4. Если двигатель не может быть запущен нормально или его трудно запустить (иногда его нужно начинать вручную), фаза проводки может быть неправильной. Пожалуйста, немедленно отключите питание, в противном случае легко повредить драйвер мгновенно

Напоминание:

После получения товаров, как правило, на бесщеточном двигателе есть 5 проводов холла, из которых 2 являются проводами питания холла и 3 являются сигнальными проводами холла, которые следует отличить, особенно провода источника питания. Последовательность трех сигнальных проводов холла, подключенных к приводной плате, должна соответствовать последовательности трех фазовых проводов, подключенных к приводной плате двигателя для одного-одного, чтобы работать нормально. Если определение Холла не ясно, это может быть на первом шаге во время первого включения питания, провести низковольтный и низкий ток ввода в эксплуатацию. Медленно меняйте заказ линии Холла несколько раз, пока он не работает нормально. Не проводите ввод в эксплуатацию высокого тока и высокого напряжения. Если заказ линии Холла не подключен правильно, попробуйте устройство с высоким напряжением и высоким током, что может повредить трубку MOS. Если три сигнальные линии Холла подключены правильно, двигатель будет работать плавно, начать плавно на низкой скорости и иметь большой крутящий момент; Три сигналы холла, если линия не подключена правильно, он имеет следующие характеристики: 1. Двигатель не может быть запущен нормально или трудно начать (Иногда нужно вручную повернуть двигатель для запуска) 2. Двигатель запускается с слабым дрожанием, шумом и сильным нагревом силовой трубки.

Посылка включает в себя:

Драйвер x1

Характеристики:

Brand Name	None
Model Number	BLDC Three Phase DC Brushless Motor Controller Board
Origin	Mainland China
Certification	NONE
Power Supply	DC
Motor Type	DC Motor
Measurement unit	piece/pieces
Each pack	1
Model Number	Motor Driver Board
Maximum speed	224000 RPM (2 pole motor)
Type1	DC three-phase high speed Brushless Motor Controller
Type2	PLC 0-5V analog
Type3	Brushless and Hallless Motor Control Drive Board
