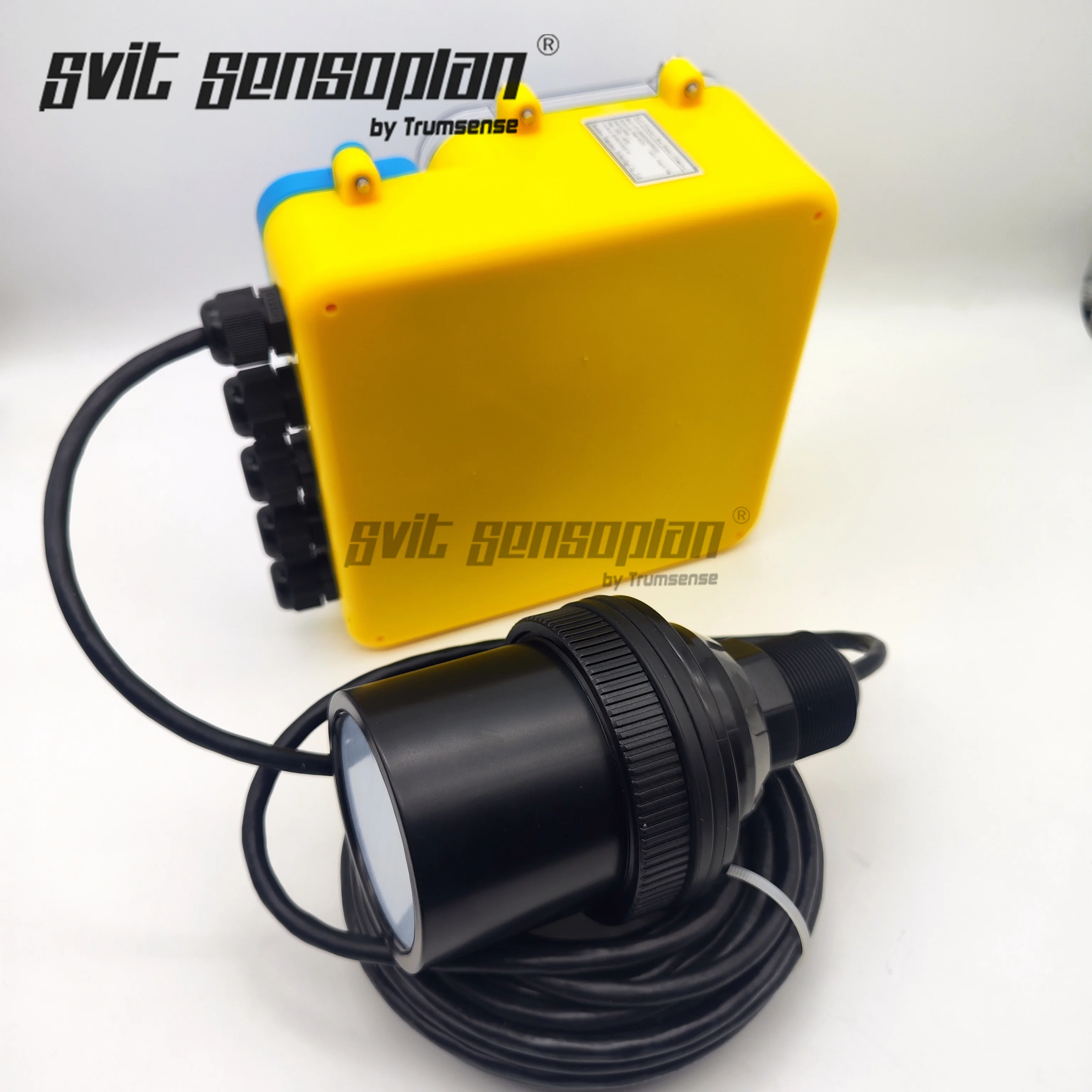

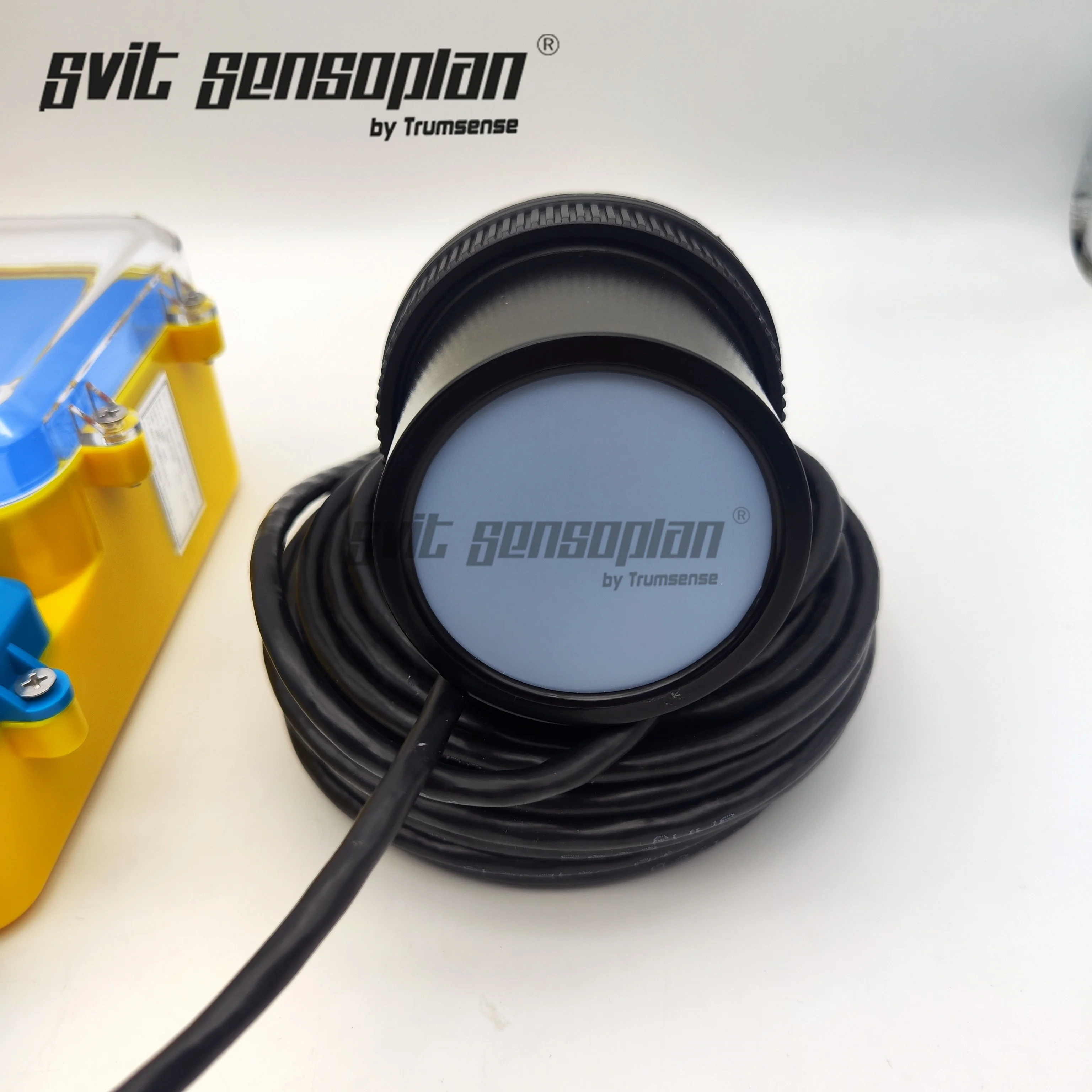

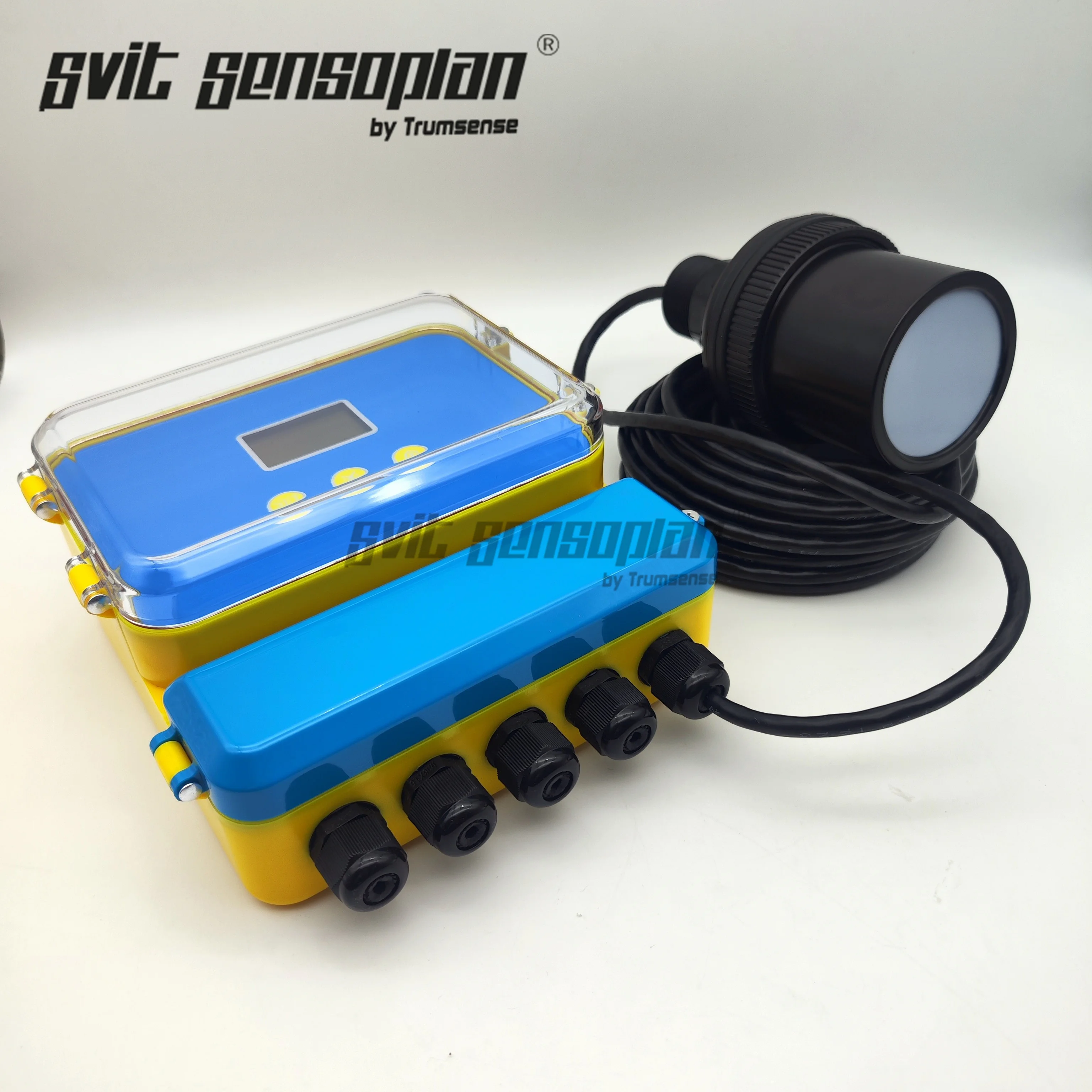

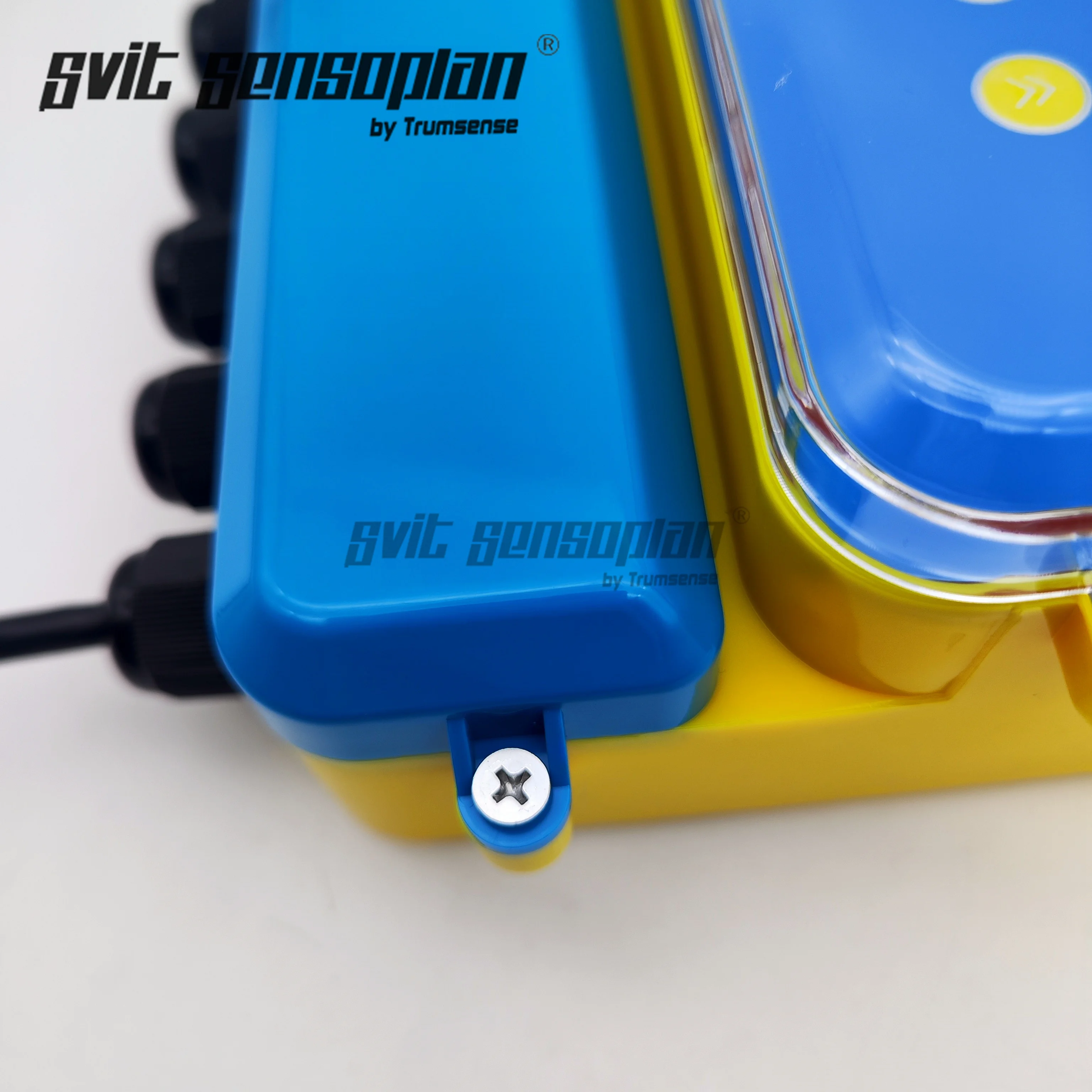

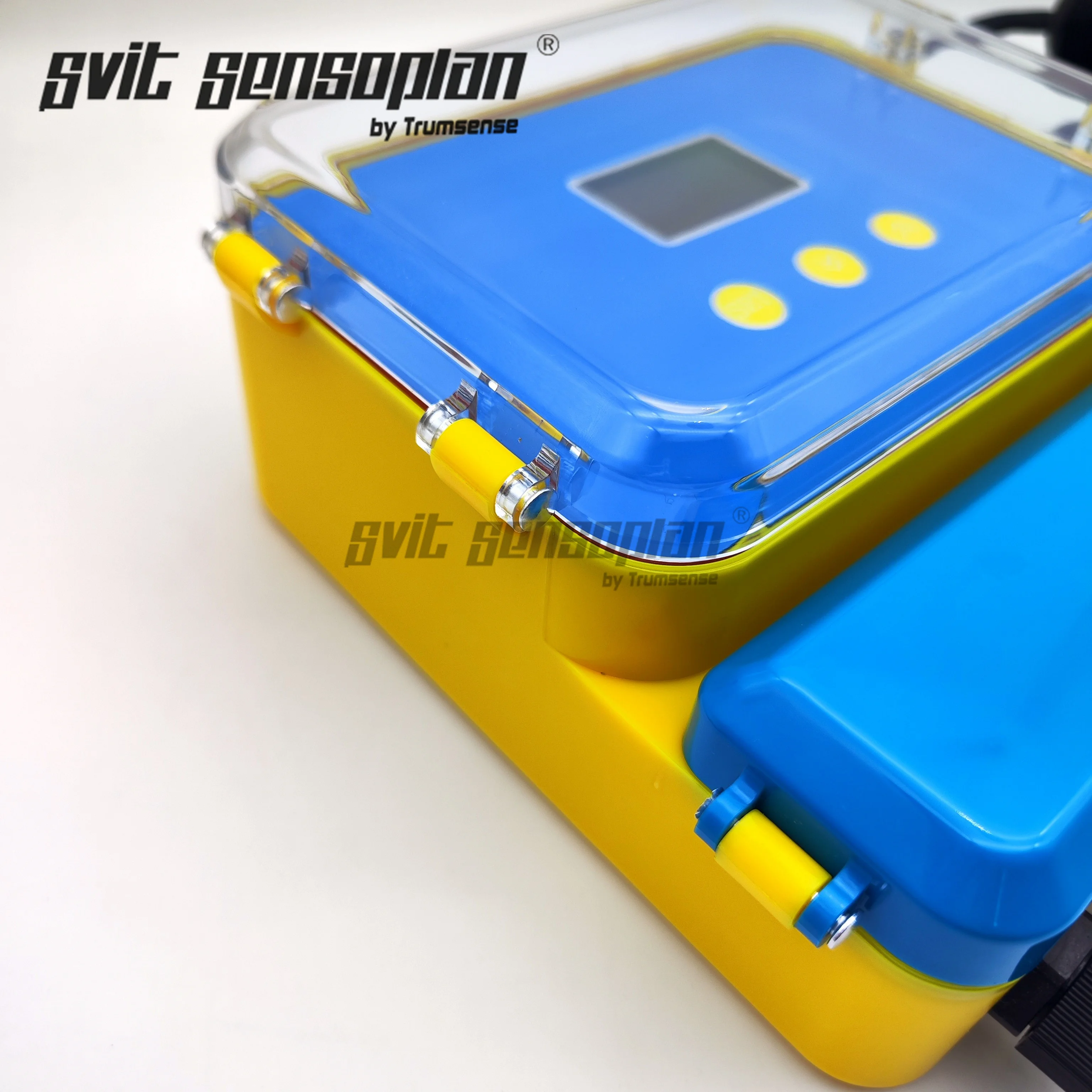

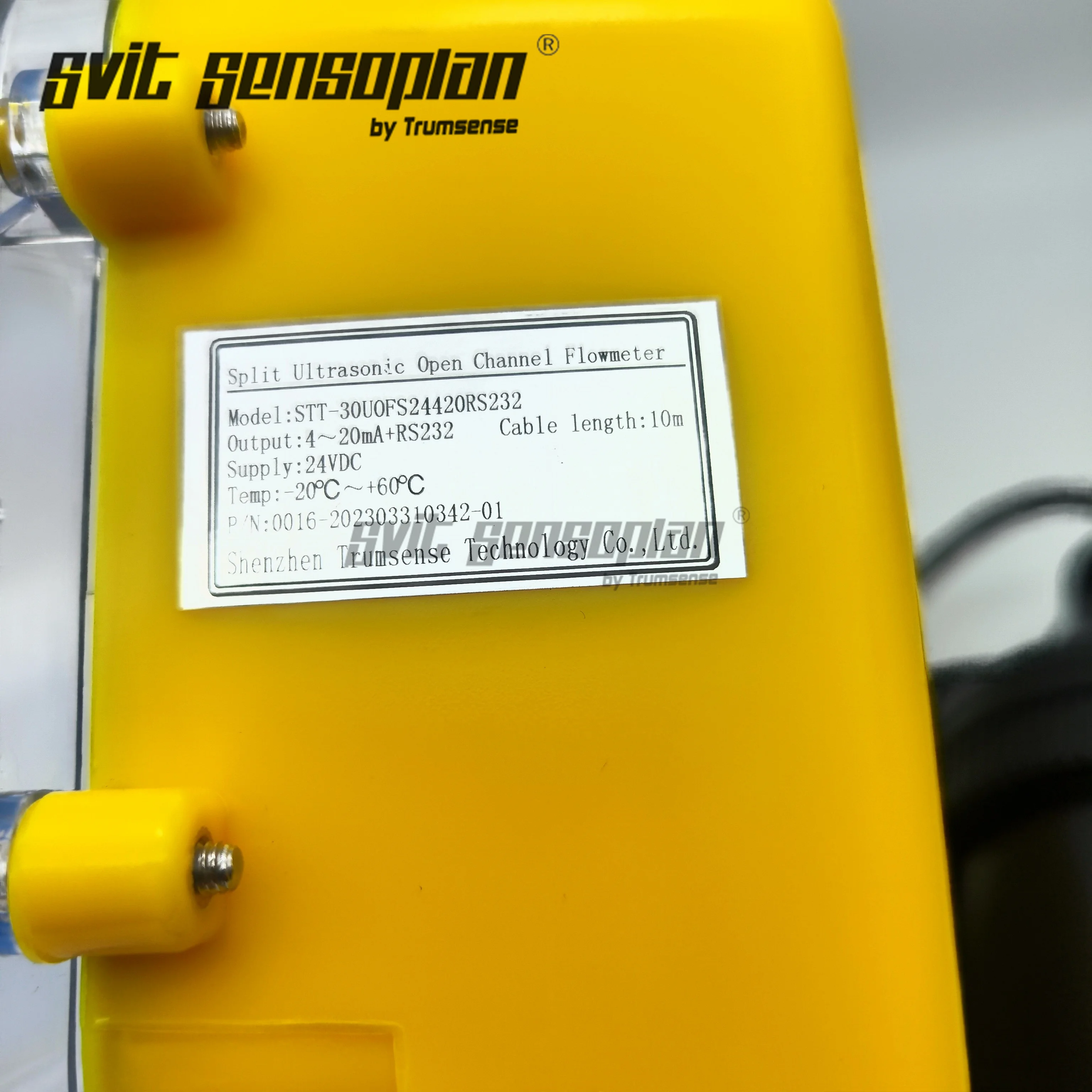

Trumsense 3 м ультразвуковой расходомер открытого канала STT-03UOFS24420RS232 от 4 до 20 мА RS232 выход 24 в источник питания расходомер воды

Код товара: A1005005914641106

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

24V 4 to 20mA RS232

Описание:

Разделенный Тип Ультразвуковой счетчик-расходомер открытого канала (необходимое flumeconstruction плотины)

Для измерения ниже 1 до 3 одновременно:

1: Уровень жидкости

2: Мгновенный поток

3: Совокупный поток (накопительный объем потока)

Подходит для:

Каналы орошения сельскохозяйственных угодий/

Корпоративные канализационные выходы/

Очистные сооружения/

Экологический мониторинг стока гидроэлектростанций/

... ...

Важно:

1: Стандартный источник питания-24 В постоянного тока, 220 В переменного тока или 12 В постоянного тока доступны за дополнительную плату.

2: Эта ссылка означает выход от 4 до 20 мА + RS232, дополнительный2 группы переменного тока 220 В/8 А или постоянного тока 24 В/5 А или, Или доступно больше релейных выходов за дополнительную плату

3: Во-вторых, подтвердите все детали у нас, прежде чем разместить заказ или до того, как Наша мастерская организует производство, или перед нашим складом, чтобы организовать доставку для вас.

Мы первоначальная фабрика, если вышеуказанные параметры не могут удовлетворять ваши специфические потребности, то контактируем в любое время, наша команда техника предложит вам предложение в течение 24 часов.

1.Принцип ультразвукового измерения уровня жидкости

Расход воды в открытом канале можно измерить с помощью ультразвукового расходомера открытого канала и измерительных плотин и Дымов. Он в основном используется для подачи измерительных выходов сточных вод очистных сооружений, предприятий и учреждений, подачи городских сточных вод и оросительных каналов.

Эта серия метров сразу измерить жидкостную высоту в канале или дыме. Когда он используется для измерения потока открытого канала, измерительная плотина и дымовой поток должны быть установлены на открытом канале. Измерительная плотина или поток изменяет скорость потока в открытом канале до уровня жидкости. Измеритель сначала измеряет уровень воды в плотинах или потоках и рассчитывает скорость потока в соответствии с соотношением между уровнем воды измерительной плотины и потока и скоростью потока.

Ультразвуковой импульс, излучаемый передающим ультразвуковым преобразователем, передается на измеряемую поверхность по воздуху. После этого он возвращается в принимающий преобразователь по воздуху после отражения. Затем измеряется время ультразвукового импульса, передаваемого и принимаемого в средах передачи звука. Основываясь на скорости звука в воздухе, можно рассчитать расстояние от преобразователя до уровня жидкости. Таким образом, определяется уровень жидкости. Таким образом, мы можем вычислить расстояние от зонда до отражающей поверхности D = C * t/2 (разделенное на 2, потому что звуковая волна является круговым путем от передачи к приему. D указывает расстояние, C указывает скорость звука, t указывает время). Затем уровень жидкости можно рассчитать путем вычитания.

2. Принцип измерения расхода воды при измерении плотин и стоков

Чем Больше поток в открытом канале с плавной циркуляцией, тем выше уровень жидкости. Чем меньше расход, тем ниже уровень жидкости (как показано на рис. 2,1). Поток может быть рассчитан путем измерения уровня воды. Соответствующее соотношение между потоком и уровнем воды в обычных открытых каналах зависит от коэффициента наклона и шероховатости поверхности. Измерительные плотины и стоки в канале могут быть установлены для дросселирования, так что скорость потока и уровень жидкости в открытом канале имеют фиксированное соответствующее соотношение, что в основном зависит от размера измеряемых плотин и потоков и сводит к минимуму влияние канала, насколько это возможно.

Обычно используются плотина с прямым треугольником, прямоугольная плотина и Флюм Parsall.

Если использовать ультразвуковой счетчик-расходомер открытого канала, то необходимо знать отношение между уровнем воды измеряя плотина или Flume и подачей перед установкой.

Взаимосвязь между уровнем воды в измерительной плотине или дыме и потоком может быть установлена в национальных правилах метрологической поверки, Правилах проверки плотин и Дымов для измерения расхода (JJG711-90), часть которого приводится в настоящем руководстве. После того как ширина горловины парсхольского потока известна как b, соответствующее соотношение между уровнем воды и потоком может быть рассчитано по соответствующей формуле.

Отношение для этого плотины правого треугольника также может быть вычислено с помощью этой формулы.

Прямоугольная плотина также имеет соответствующую формулу, и это также связано с размером устанавливаемого канала. При определении соотношения "вода-поток" должны учитываться ширина В, ширина проема В и высота гребня плотины р.

Если вы не знакомы с расчетом уровня воды плотины/потока, вы можете сообщить производителю счетчика о параметрах измерительных плотин и потоков. Изготовитель должен помочь в расчете. Следует отметить, что должны быть также представлены вышеуказанные параметры, связанные с определением соотношения "вода-поток".

3. Основные Технические параметры:

Функции	Интеграл-тип	Разделение Тип
Выбор зонда	Выбор датчика: Предлагается использовать зонд 100 кГц M48 × 2 для дымового потока № 1-4 Parshell. Диапазон измерения составляет 1 м, так что маловероятно, что он ударится о стену паршальского потока или углы, образуя ложный сигнал. Зонд M48 × 2 имеет небольшую отмостку, всего 10 см, а Монтажный кронштейн можно сделать еще ниже. Предлагается использовать зонд M48 × 2 64 кГц для дымового потока № 5-25 Parshall. Диапазон измерения составляет 2 м, а отмостка-30 см.
Диапазон измерения	Параметры в диапазоне от 0,1 Л/С ~ 99999,99 м/Ч можно определить по разным Плотины и потоки.
Накопительный поток	Макс.: 4290000000.00m3
Максимальный диапазон уровня жидкости	Его можно сделать для 3 типов: 1 м, 2 м и 3 м. Если требуется большой диапазон, он должен быть настроен.
Точность измерения уровня жидкости	0.5%
Разрешение	3 мм или 0,1% (в зависимости от того, что больше)
Дисплей	ЖК дисплей
Точность измерения расхода	1 ~ 5% для стандартных плотин и стоков (те соотвествуют национальных стандартов.) 10 ~ 50%, если для нестандартных плотин и стоков.
Аналоговый выход	4-проводная нагрузка 4 ~ 20 мА/600 Ом
Релейный выход	(Опция) 2 группы переменного тока 220 В/8 А или постоянного тока 24 В/5 А,
Электропитание	220 В переменного тока+15% 50 Гц или 24 В постоянного тока 120 мА;
Электропитание	(Вариант) 12 ВДК, электропитание батареи, солнечное Электропитание
Рабочая температура окружающей среды	Метр дисплея-20 ~ + 60 ℃, зонд-20 ~ + 80 ℃
Давление рабочей среды	Нормальная атмосфера
Рабочая Влажность окружающей среды	≤ 90% относительной влажности, без конденсации
Температура процесса	-20～+80℃；
Давление процесса	Нормальная атмосфера
Телекоммуникационные	Дополнительная связь 485 и 232, протокол MODBUS
Класс защиты	Измеритель дисплея IP65, зонд IP68	Измеритель дисплея IP64, Зонд IP68
Кабель зонда	Нет	Стандарт 10 м, максимум 100 м
Материал зонда	Стандартный материал-АБС-пластик и антикоррозийный материал. Должны использоваться в агрессивной среде.

Сплит-тип

Продуктмощность
Потребление

Счетчик сплит-типа питается от источника питания 24 В, а потребляемая мощность без реле составляет 100 мА. Требуется 120 мА, если с одним

Реле, 145 м, если с двумя реле, 170 мА, если с тремя реле и 190 мА

Если с четырьмя реле.

Удельная мощность заключается в следующем:

24 × 100 мА = 2,4 Вт без реле;

24 × 120 мА = 2,9 Вт для одностороннего реле; 24 × 145 мА = 3,5 Вт для 2-стороннего реле;

24 × 170 мА = 4,1 Вт для 3-стороннего реле; и 24 × 190 мА = 4,6 Вт для 2-стороннего реле

Реле;

Интеграл-тип

Продукт
Потребеление энергии

Встроенная четырехпроводная система питается от источника питания 24 В, и

Потребляемая мощность без реле составляет 80 мА. Ему требуется 105 мА, если с одним реле, и 130 м, если с двумя реле.

24 × 145 мА = 3,1 Вт для двухстороннего реле

4. Форма и размер ультразвукового расходомера Trumsense с открытым каналом:

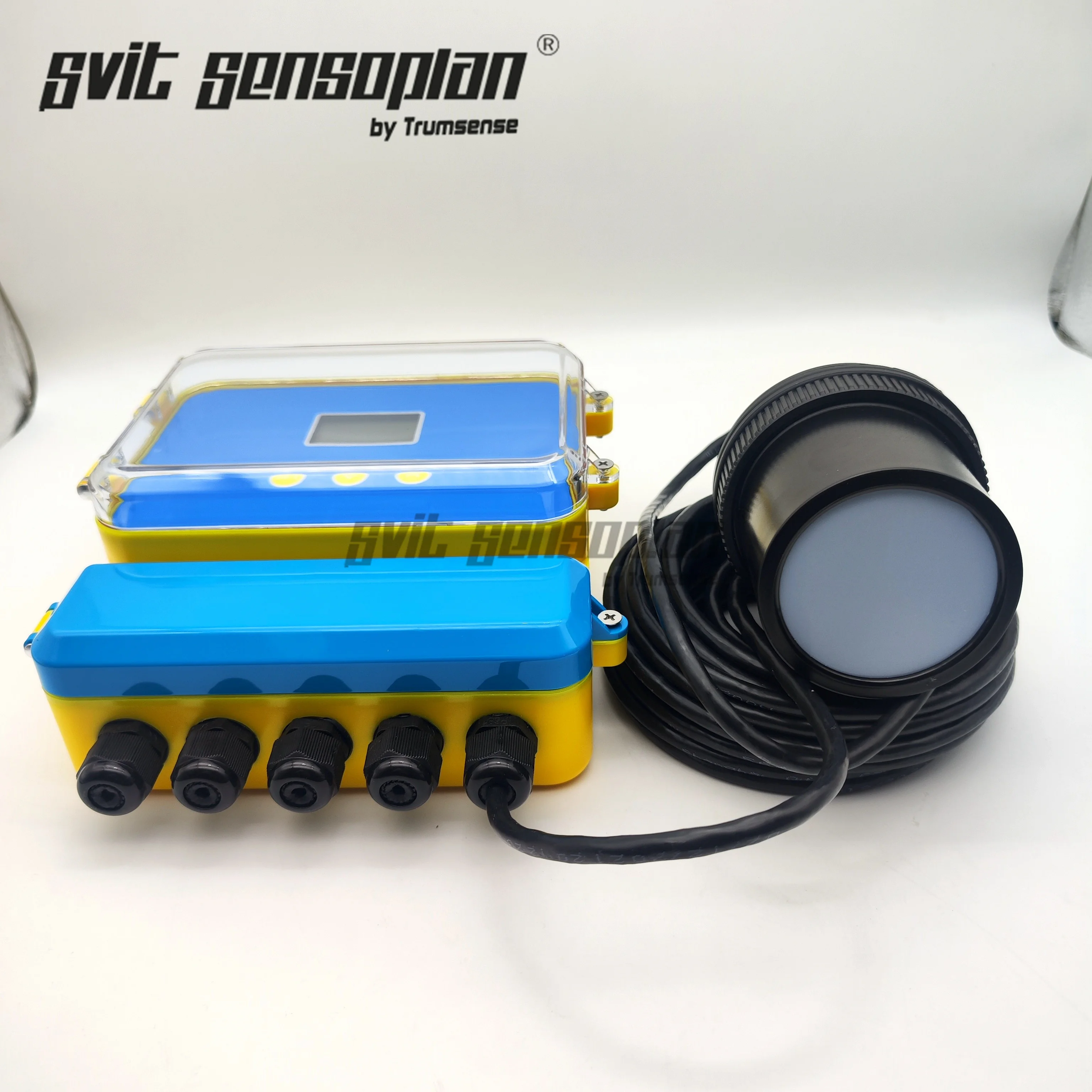

Дисплей метра типа разделени ультразвукового открытого счетчика-расходомера канала должен быть установлен внутри помещения. Помещение должно быть хорошо проветриваемым и свободным от агрессивных газов. Счетчик должен быть установлен на стене. Если условия в помещении плохие или он должен быть повешен на открытом воздухе, он должен быть установлен в защитную коробку счетчика, чтобы избежать воздействия солнца и дождя.

5. Установка ультраосного зонда ультразвукового расходомера Trumsense с открытым каналом:

6. Нижняя резьба вУстановка ультразвукового расходомера Trumsense с открытым каналом:

7. Установка верхней резьбы расходомера открытого канала Trumsense Split ультразвукового:

8. Установка скважины Trumsense Split Ультразвуковой расходомер с открытым каналом:

Во многих случаях есть ошибки измерения или нет сигнала измерения, потому что вода в канале может иметь мусор, пену или другие плавающие предметы; или потому, что нет прямых каналов достаточной длины вверх по течению, а поверхность воды сильно колеблется. В этом случае можно использовать хорошо остекление.

Внутренняя стенка уклада должна быть> 50 см в диаметре, а внутренняя стенка должна быть гладкой, без каких-либо неровностей и заусенцев. После установки зонда передающая поверхность зонда должна находиться на расстоянии> 0,3 м от самой высокой поверхности воды.

9. Установка треугольной плотины для Trumsense Split Ультразвуковой расходомер открытого канала:

10. УстановкаaТион прямоугольной плотины для TruУльтразвуковой расходомер с открытым каналом Msense:

11. УстановкаТион Паршэлла Флюме для ТрумаУльтразвуковой расходомер с открытым каналом Sense:

12. Установка плотин и каналов для трубыУльтразвуковой расходомер с открытым каналом Sense:

Центровая линия измерительной плотины и потока должна быть выровнена С центральной линией канала, чтобы вода текла в водослив и поток без тока смещения.

После того как вода течет через измеряя плотина и Флюм, вода будет иметь свободный поток.

Нижний уровень воды треугольной плотины и прямоугольной плотины ниже, чем гребень плотины. Степень затопления паршальского дымового потока меньше критической степени затопления в "параметрах паршальского дымового потока".

Перед измерительной плотиной и потоком должна быть как минимум плоская и прямая секция, превышающая ширину канала в 10 раз; таким образом, чтобы поток воды мог плавно войти в измерительную плотину и поток, для чего не должно быть «брызг на поверхности воды». То есть не должно быть ни левого, ни правого дрейфа, ни наклона канала, образованного тягой.

Если перед измерительной плотиной и потоком меньше, чем в 10 раз от плоского и прямого участка, а поток воды сильно колеблется или есть большое количество пены, можно добавить два слоя амортизаторов с отверстиями, как показано на рисунке ниже.

Измерительная плотина и дым должны быть закреплены на канале. Он должен быть плотно соединен с боковой стенкой и дном канала без утечки воды. Поток воды должен проходить через измерительную часть плотины и потока. Измерительная часть измерительной пластины плотины воды-это гребень плотины, а измерительный поток-это горловина в потоке.

13. Причины, почему вы выбираете Trumsense для покупки?

● OEM ODM завод

● Поставленное предложение часов 7 КС 24 онлайн

● 100% удовлетворенных послепродажного обслуживания

Trumsense Technology-ультразвуковая технологическая компания, объединяющая исследования и разработки, производство и продажи. Фокусируя на НИОКР и продукции ультразвуковых материальных метров уровня (жидкости), метров разницы уровня жидкости, счетчиков прокачки открытого канала, метров грязи ровных, датчиков, датчиков и других продуктов, оноЗанимает почти 45% из ультразвукового жидкостного рынка индустрии уровня и материального уровня.

Главным образом приниманнсяый за ультразвуковая материальная (жидкость) Серия Измерителя Уровня, уровень давления/серия передатчика, серия счетчика-расходомера.

Основные области применения продукта:Работы воды завода нечистот, шахты, Conservancy воды, электростанции, химические заводы, заводы по изготовлению стали, промышленные предприятия машинного оборудования печатания, etc., измерение жидкостного уровня в различных промышленных полях, специально очистка сточных вод, измерение кислотных и щелочных жидкостей.

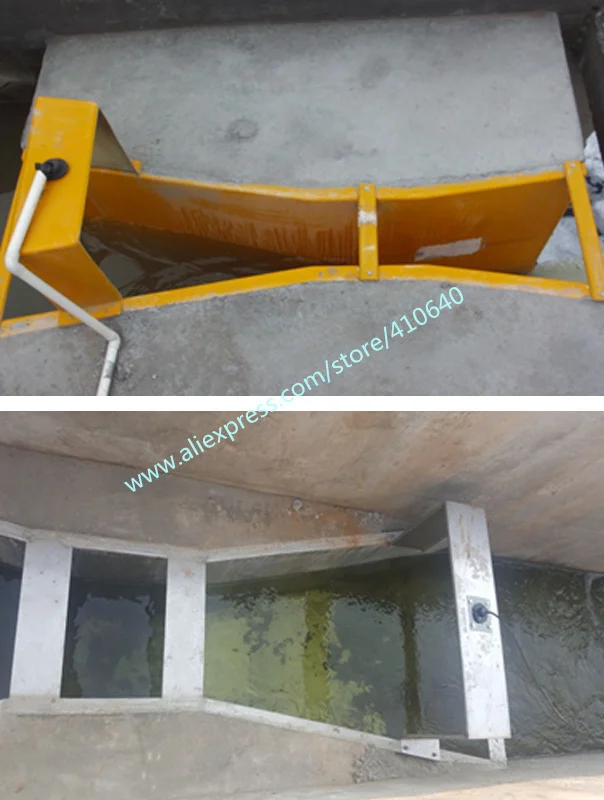

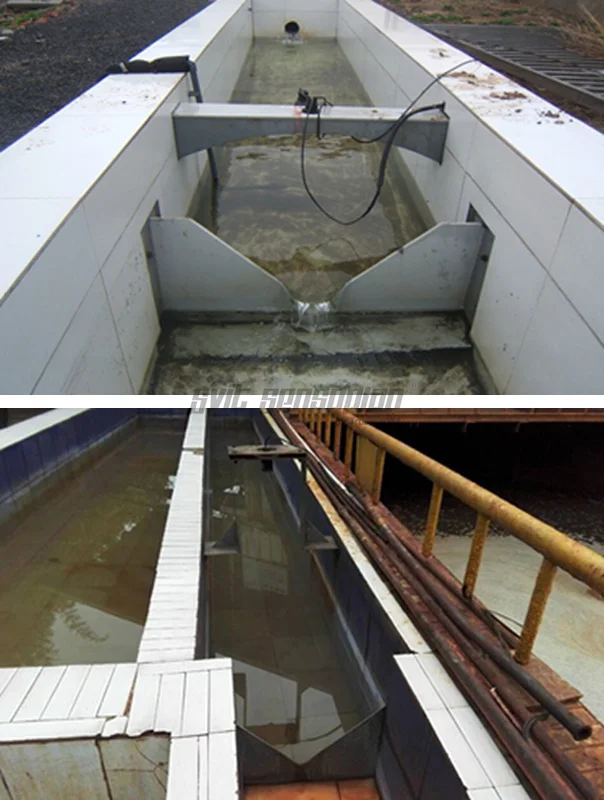

14: ТрумПример применения ультразвукового расходомера с открытым каналом Sense Split:

15: Вы получите ТрумSense STT-03UOFS24420RS232 Ультразвуковой расходомер с открытым каналом, как показано ниже:

Trumsense, Китай смарт-датчик, тепловой массовый расходомер газа, тепловой массовый расходомер газа, расходомер, расходомер, вихревой расходомер, электромагнитный расходомер, вихревой расходомер, электромагнитный расходомер, принцип работы теплового массового расходомера, тепловой массовый расходомер, типы массового расходомера, массовый расходомер, тепловой датчик расхода воды, электромагнитный расходомер, электромагнитный расходомер, как работает электромагнитный расходомер, электромагнитный расходомер для воды, электромагнитный расходомер для воды, электромагнитный расходомер для газа, электромагнитный расходомер Для газа, лучший электромагнитный расходомер, trumsense, Китай умный датчик расходомер, Китай умный датчик расходомер, trumsense расходомер, trumsense расходомер, электромагнитный расходомер, ультразвуковой открытый канал расходомер, ультразвуковой открытый канал расходомер, ультразвуковой расходомер открытого канала, ультразвуковой расходомер открытого канала, расходомер открытого канала,

Emerson расходомер, Электромагнитный вихревой расходомер, Электромагнитный вихревой расходомер, расходомер вихревой, расходомер вихревой, Rosemount расходомер, Rosemount расходомер, установка Вихревого расходомера, вихревой расходомер ручной, вихревой расходомер, вихревой Расходомер Yokogawa, Вихревой Расходомер Yokogawa, что такое вихревой расходомер, как работают вихревые расходомеры, как работают вихревой расходомер, Вихревой уличный расходомер, массовый расходомер водорода, массовый расходомер водорода,

Характеристики:
