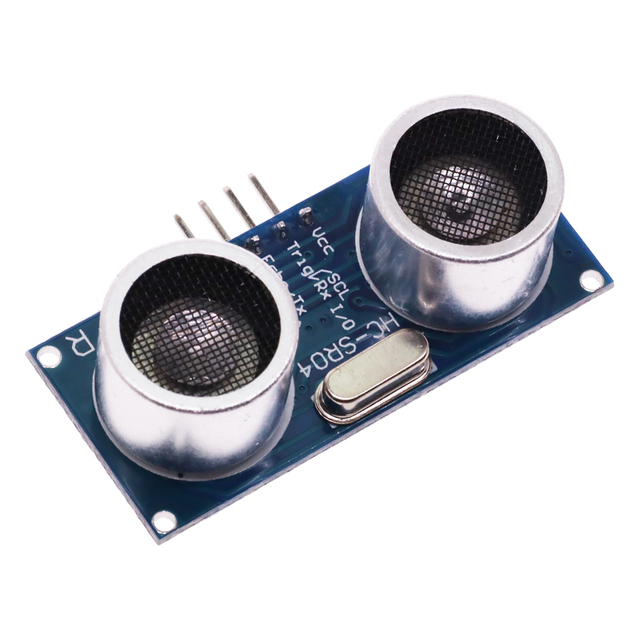

Ультразвуковой модуль для измерения расстояния Arduino HCSR04 DC 5V

Код товара: A1980983785

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

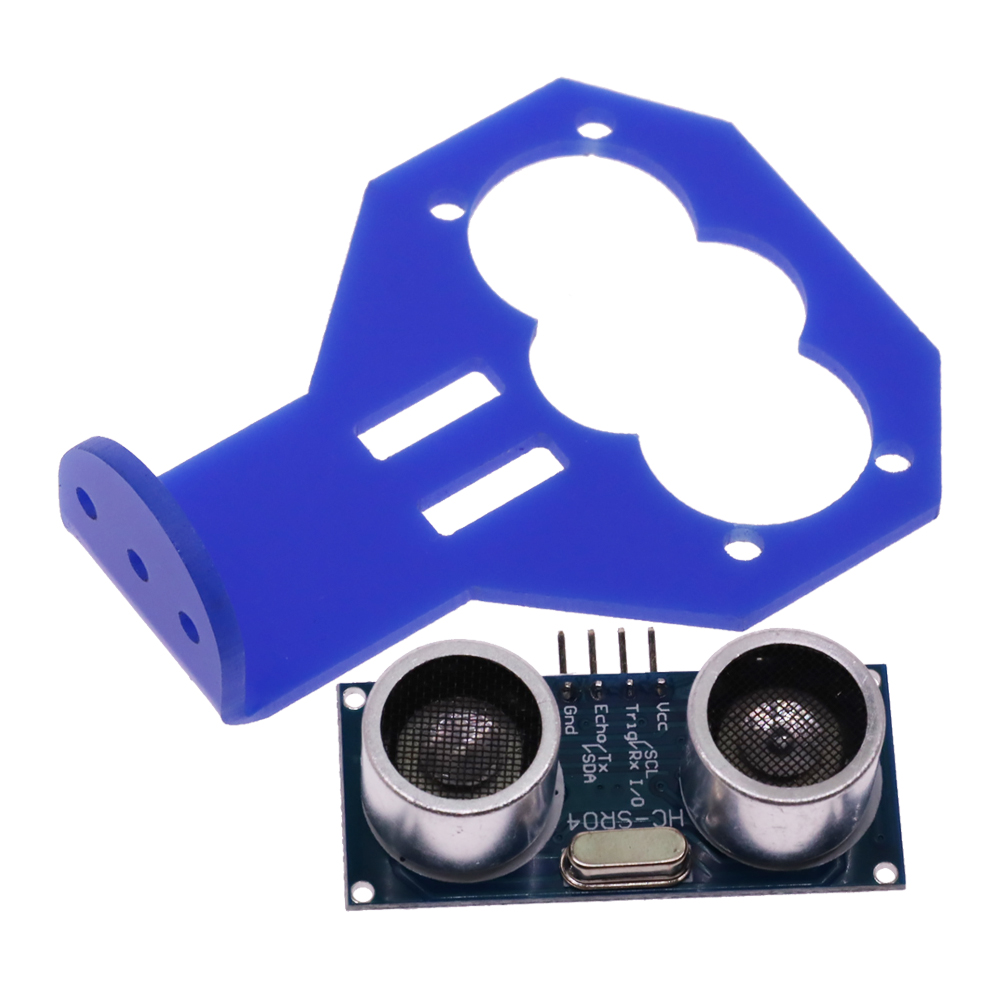

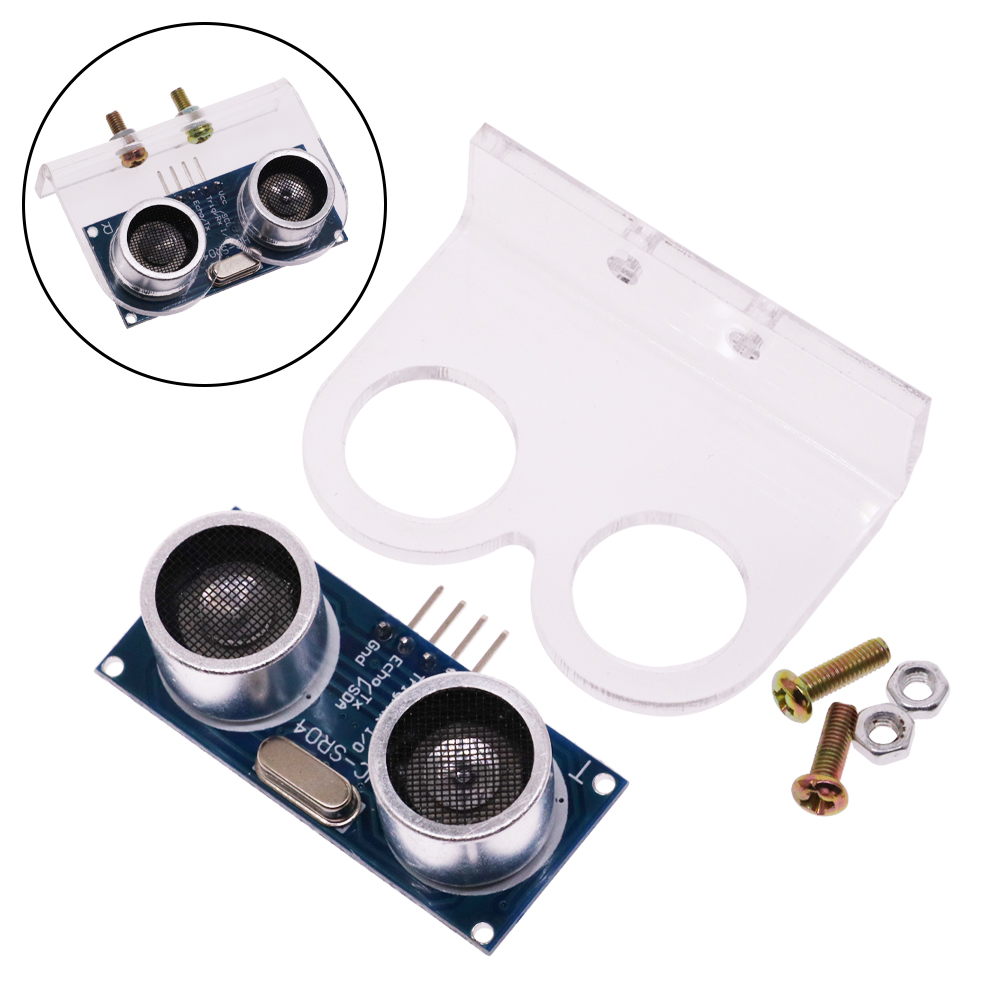

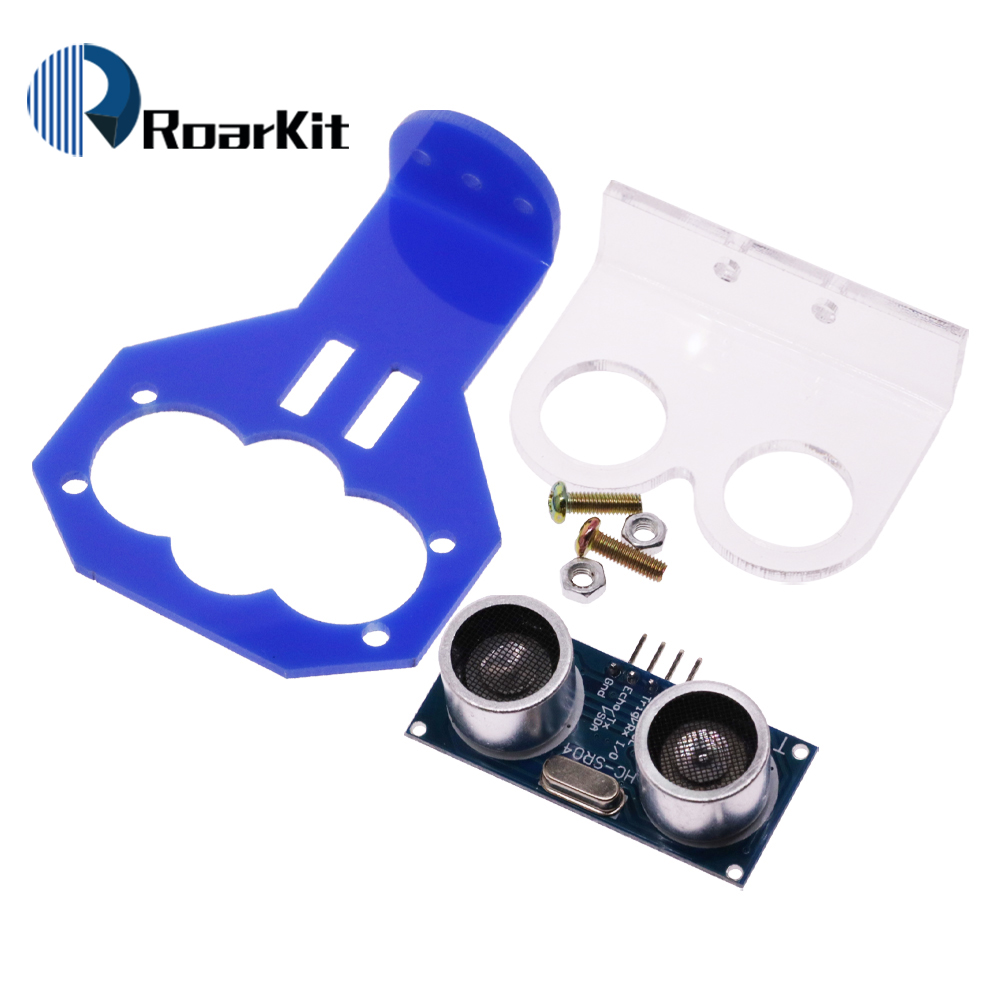

1set Transparent Blue Bracket Transparent Bracket HC-SR04 1set Blue

Описание:

1, производительность этого модуля является стабильной и точной мерой расстояния. И сопоставимый зарубежный Ультразвуковой модуль определения дальности SRF05, SRF02. Точность модуля, слепые зоны (2 см), сверхблизкое, Стабильное измерение расстояния-это сильное решение, основанное на успешном выходе этого продукта на рынок! Этот модуль имеет совершенно скромную емкость GH-311 противоугонного модуля

Два основных технических параметра:

1: напряжение: 5 В постоянного тока

2: Ток покоя: <2 мА

3: выход уровня: выход high-5V

4: Уровень: Конец 0 В

5: угол индукции: не более 15 градусов

6: диапазон обнаружения: 2 см-450 см

7: высокая точность: до 0,3 см

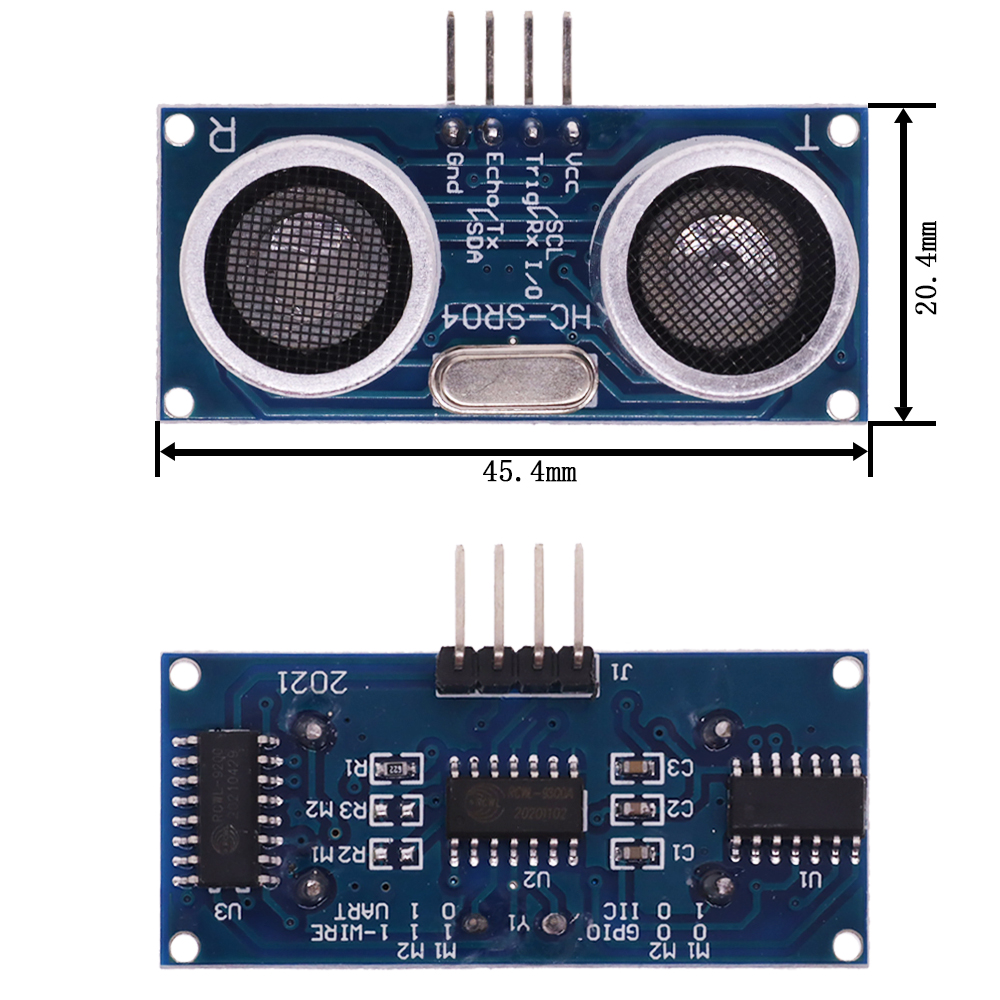

Проводка панели, VCC, trig \\\'s (сторона управления), эхо (принимающий конец), выход (пустые ножки), GND

Примечание: внутренний подтягивающий резистор 10 кОм, вывод порта IO микроконтроллера с отключением, а затем импульсный сигнал 10 МКС.

Из контакта для этого модуля в качестве выходного контакта переключателя, когда Противоугонный модуль, модули дальности не используют эту ногу!

Примечание: модуль должен быть вставлен, к счастью, печатная плата повторно подключена, и Избегайте высоких неисправностей, если они повторно подключены, прежде чем они решат.

Этот модуль может быть предоставлен программой ранжирования: C51, микроконтроллер PIC18F877 Yoshitatsu, три эталонных теста MCU.

3 модуль URF04 работает:

(1) триггер IO в диапазоне сигнала высокого уровня не менее 10 МКС;

(2) модуль автоматически отправляет восемь прямоугольных волн 40 кГц, автоматически определяет, возвращается ли сигнал;

(3) сигнал для возврата к высокому выходу IO, большая продолжительность ультразвукового времени от запуска до возврата.

Расстояние испытания = (время высокое * скорость звука (340 м/с) / 2;

Этот продукт прост в использовании, а порт управления выше 10 МКС, вы можете дождаться высокого выходного сигнала на принимающем порту. Выход может открыть таймер, может быть прочитан, когда этот порт переходит на низкое значение таймера для времени, рассчитываемого в диапазоне расстояний. Такой непрерывный цикл измерения, вы переходите к измерению значения, которое мы можем достичь ~ ~~

Модуль работает:

(1) триггер IO в диапазоне сигнала высокого уровня не менее 10 МКС;

(3) сигнал на возврат, высокий выход IO, большая продолжительность

Ультразвуковое время от запуска до возврата. Расстояние испытания = (время высокое * скорость звука (340 м/с) / 2;
