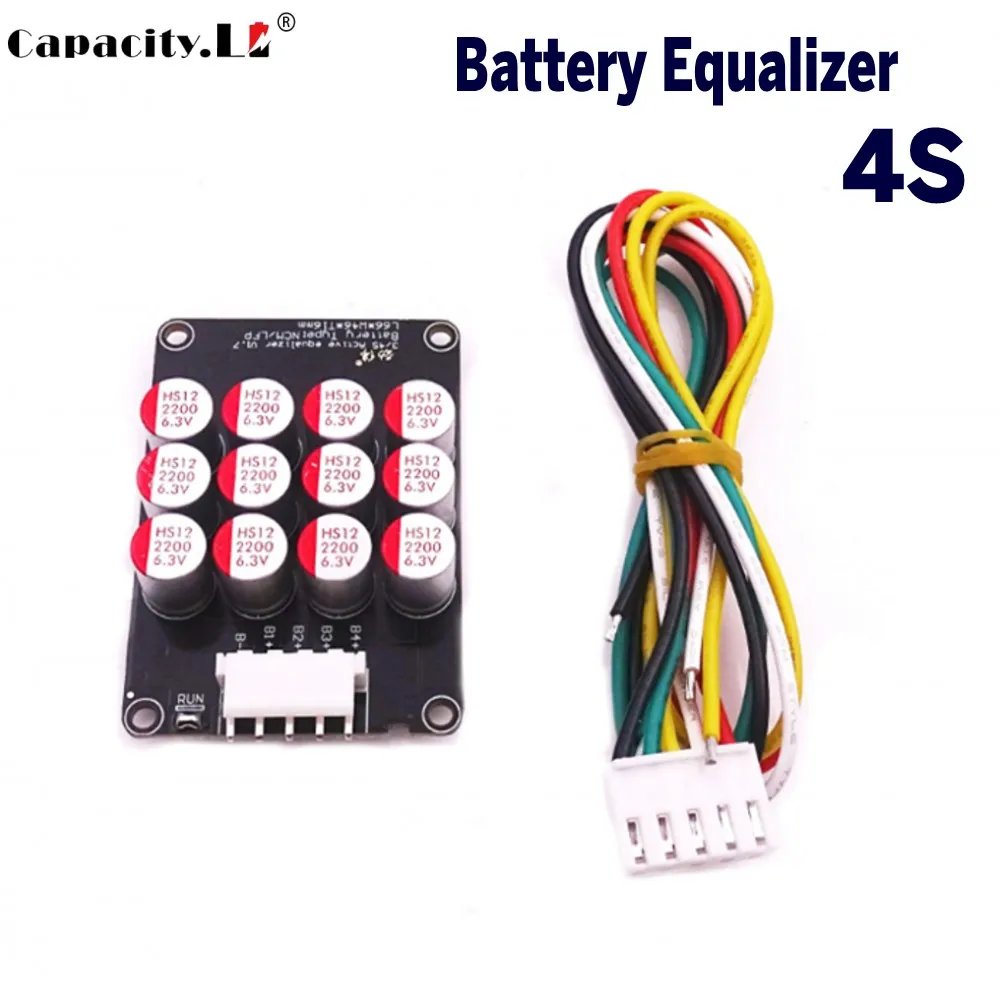

Универсальный литиевый аккумулятор 4S

Инвентарь

Несколько проводов (4S/6S длина проводки 35 см, длина проводки 17S 45 см)

100718AWG (0 75 мм

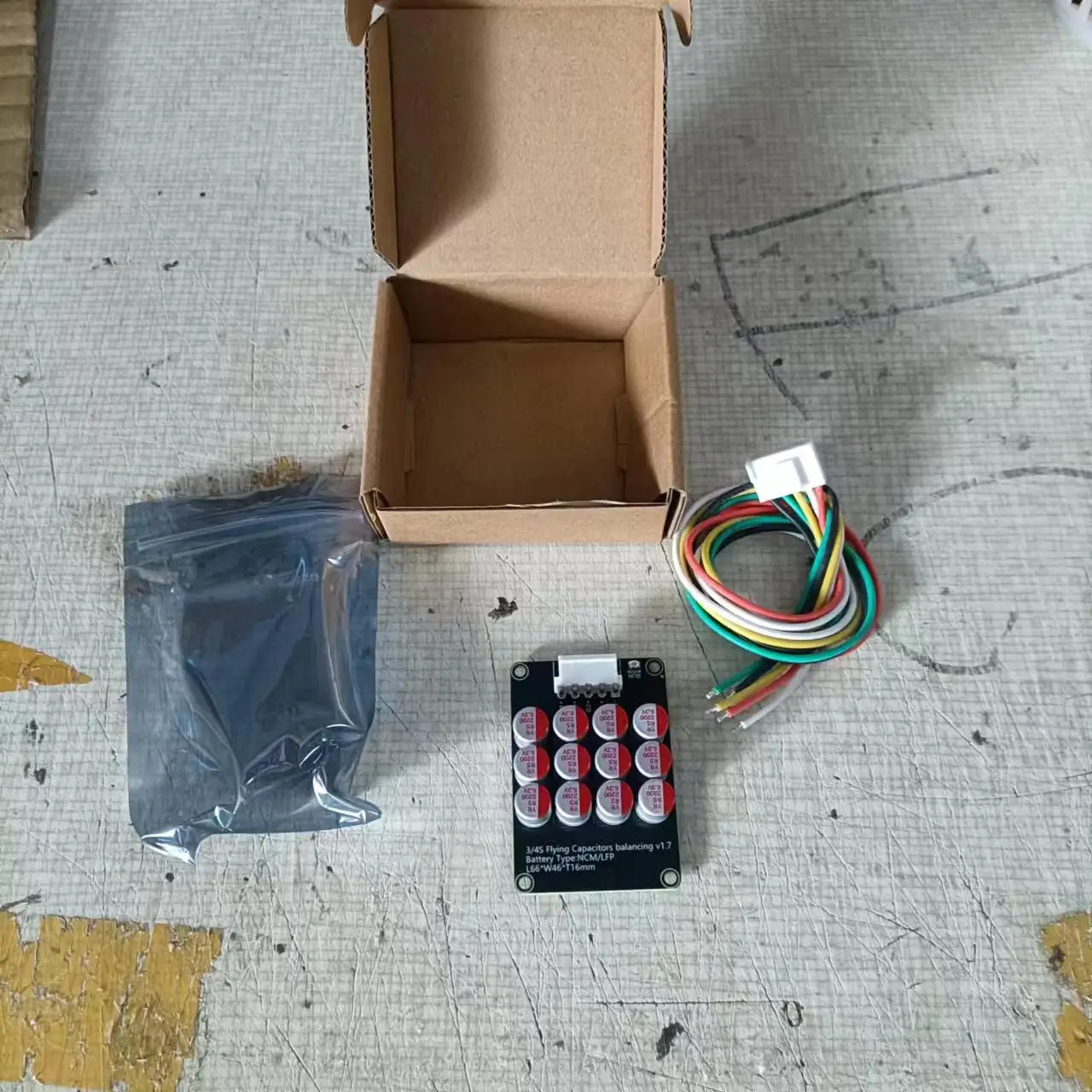

Каждый комплект включает в себя основную печатную плату и соединительные вилки.

Вопросы, требующие внимания

Обратите внимание на полярность, ошибки последовательности проводов или короткие замыкания, которые могут привести к необратимому повреждению компонентов.

Пожалуйста, Работайте с осторожностью и Защищайте изоляцию проводных цепей и материалов.

Параметры продукта

Технические характеристики модели; 4S/6S/17S

Метод балансировки: активная балансировка передачи энергии

Сбалансированный ток: максимум 6А (чем больше разница напряжений, тем больше ток, и наоборот)

Точность выравнивания: 0 01 В

Рабочая Потребляемая мощность: 1 5 мА-2 5 мА

Защита от низкого напряжения:<2 5 В автоматическое отключение

Потребляемая мощность Отключения: OmA

Применимые батареи: тройной литий, литий-фосфат железа, титанат лития

Применимое напряжение: мономер 2,5-4,4 В

Размеры продукта: иллюстрированные

Кабельный штекер: 15EDG-3 восемьдесят один

Подходящий провод: 1007 18AWG (O. 75 мм?) цвет случайный

Доброе напоминание

Конкретные рабочие параметры продукта были перечислены подробно, и соответствующие операции должны иметь эквивалентные электрические знания.

Знание,

Неправильная работа может привести к повреждению или поражению электрическим током, возгоранию и т. Д.

Мы приносим извинения за то, что не смогли популяризировать наши знания об электричестве один за другим. Поэтому мы не понимаем, как стрелять аккуратно,

Внешний источник питания не требуется, но для передачи используется внутренняя передача энергии батареи. Весь аккумулятор находится в сбалансированном состоянии.

Температура рабочей среды: 0 ℃ -60 ℃

Версия Li-ion/Lifepo4/Lipo:

Сбалансированное Пусковое напряжение: 3,0-4,2 В

Сбалансированное напряжение завершения: 2,9 В (переход в спящий режим пониженного напряжения)

Максимальный ток баланса: групповая ошибка 0, 1V1A; 0, 5V3.5A1.0V5.5A (тест кабеля 18awg 30CM)

4S статический ток полное Состояние: (4,2 В * 4 ячейки) 16,5 В 15 мА

Технический параметр

Рабочее напряжение 1,8-4,5 В, подходит для тройного лития, литий-фосфата железа, титаната лития.

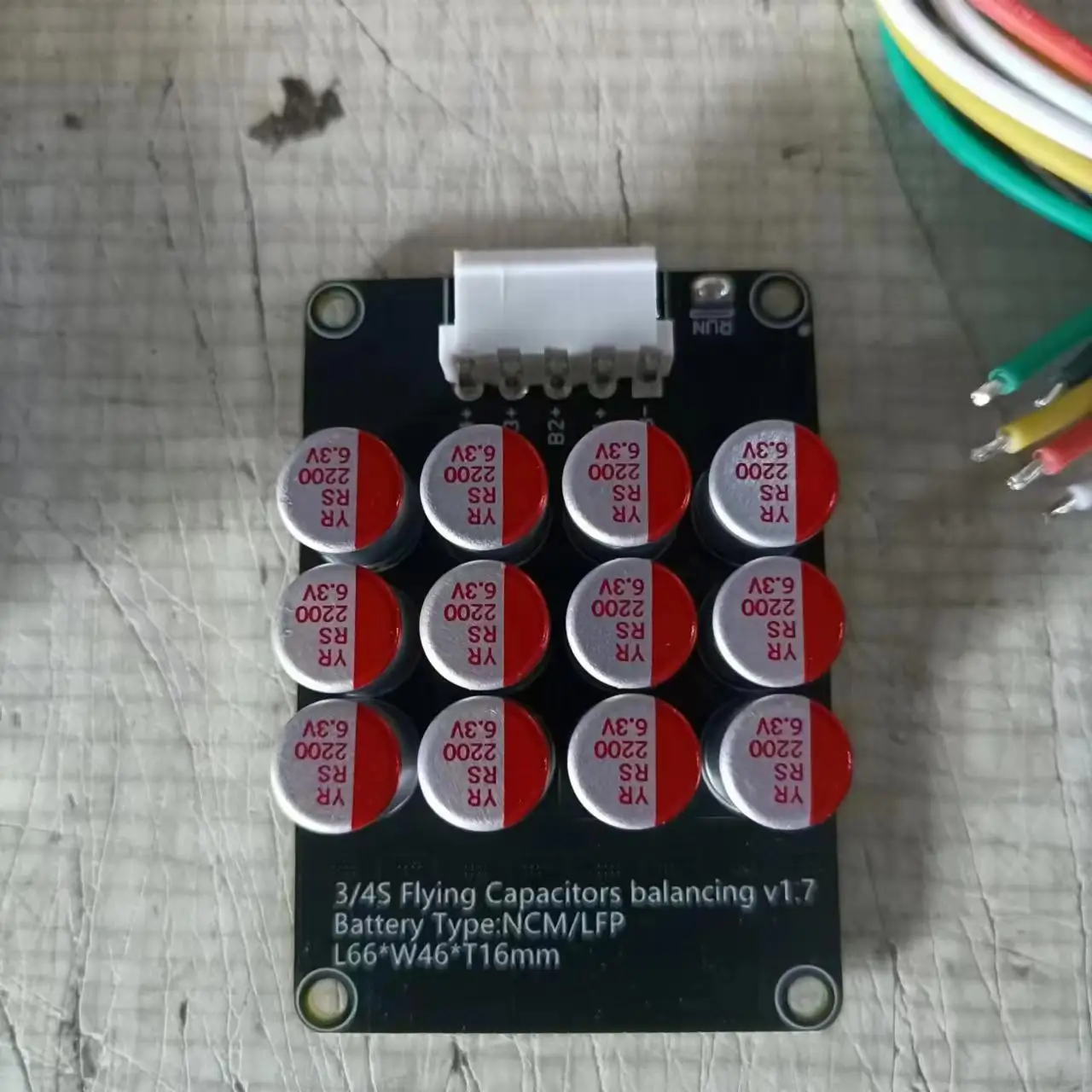

Принцип работы: оператор переноса заряда летящего конденсатора, плата выравнивания подключена к батарее и начата работа выравнивания. Он использует оригинальный новый MOS со сверхнизким внутренним сопротивлением, печатную плату толщиной 2 унции, а ток выравнивания составляет 0-5,5 А. Чем более сбалансирован аккумулятор, тем меньше ток. Зарезервированное положение подключения для спящего переключателя зарезервировано. Рабочий ток в режиме отключения питания в спящем режиме составляет менее 0,1 мА, а точность выравнивающего напряжения-в пределах 5 мВ!

Статический ток составляет около 12 мА, рекомендуется использовать батареи емкостью 60-300 Ач!

Благодаря защите от пониженного напряжения напряжение ниже 3,0 В автоматически перестанет входить в спящий режим, а потребляемая мощность в режиме ожидания составляет менее 0,1 мА.

Индуктивная плата баланса передачи энергии, сильноточный балансир напряжения батареи передачи энергии 1,2 А, значительно балансировка напряжения батареи и повышение общей эффективности аккумуляторной батареи!

Индикация баланса:

Когда индикатор баланса горит, работа баланса включается,

2. Свет выравнивания выключен, а схема выравнивания находится в состоянии сна,

3. Индикатор выравнивания мигает, струна падает или возникает неисправность цепи.

Принцип равновесия:

Этот модуль предназначен для выравнивания разности напряжений рядом. Когда разница напряжений между соседними батареями достигает 0,1 В или выше, микросхема запускает внутреннюю работу выравнивания, пока разница напряжений соседней батареи не перестанет работать в пределах 0,03 В. При использовании с аккумуляторной батареей для зарядки и разрядки существует смежная разница напряжений, вызывающая работу выравнивания, и погрешность напряжения аккумуляторной батареи также будет возвращена к относительно идеальному значению, снижение затрат на обслуживание аккумулятора.

Технические параметры:

Рабочее напряжение составляет 2,0-4,5 В, тройная литий-железная батарея универсальна, а литий-титанатная батарея LTO не применима.

Выравнивающий ток:

Смежная разница напряжений выше 0,1 В (ток около 0,5-0,7 А);

Смежная разница напряжений выше 0,2 В (достижение максимального сбалансированного тока 1,2 А);

Чем меньше разность напряжений, тем меньше Равновесный ток.

Определение проводки:

B -, общий отрицательный электрод аккумуляторной батареи (отрицательный электрод первой батареи)

B1, положительный электрод первой батареи

B2, положительный электрод второй батареи

B3. .. и так далее.

Аксессуары:

Длина линии электропроводки 30 см, чистая медь, клеммный провод 22AWG!

Баланс передачи энергии высокой точности, эксклюзивный баланс IC!
