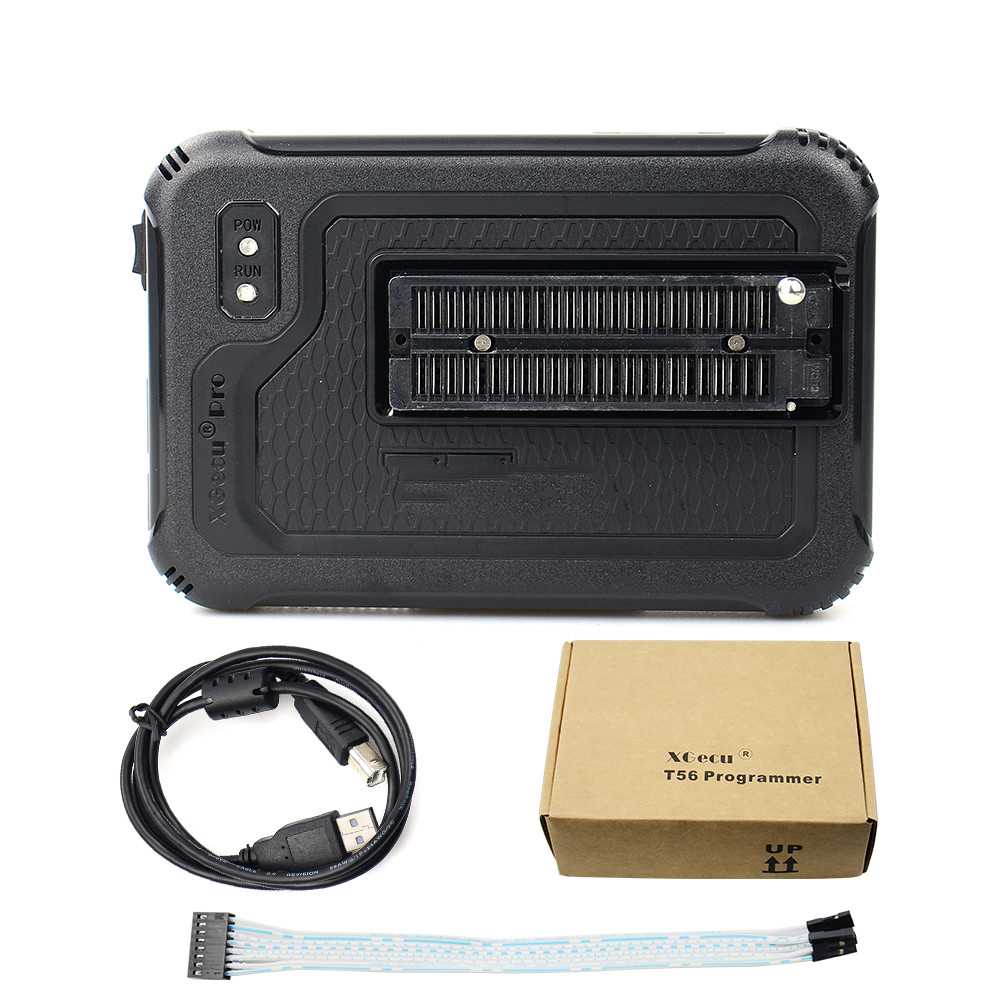

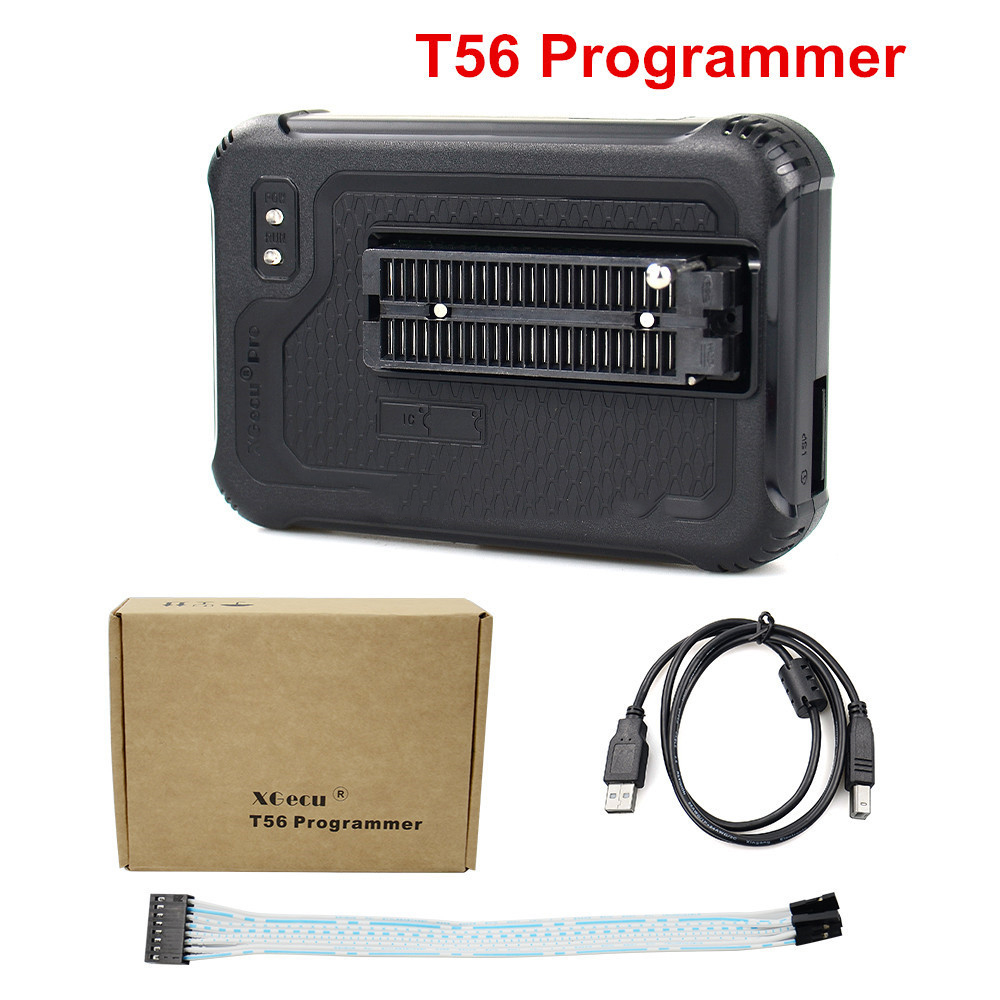

1. Поддерживает более широкий диапазон микросхем, большую емкость, более высокую скорость:

Программный интерфейс четкий, плавный и простой в использовании. Больше функций. Легко обновить программное обеспечение.

Сверхвысокая стоимость, подходит для мелкосерийного программирования ниже 5000, также подходит для разработчиков и профессионального обслуживающего персонала.

Модель чипа поддержки:

24/25/26/93 серийный EPROM, 27/28/29/36/37/39/49/50 EPROM, выкрашенный EPROM,

Флэш-память (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) и т. Д.

Пакет поддержки: Добавьте DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 на базе TL866II.

NAND EMMC поддерживает максимальную емкость до 256 ГБ

Поддержка тестирования логики IC

Поддержка VGA_HDMI ISP и инструментов VGA

2. Параметры программатора

(1). 32-битный микроконтроллер 200 МГц + структура FPGA Xilinx SP6, передача USB2.0 HS 480 МГц

(2). 56-контактный дизайн ввода-вывода с полным приводом. Все контакты имеют максимальную рабочую частоту 50 МГц и высокую надежность.

(3). Стабильный и надежный 8-контактный интерфейс программирования в цепи, длина провода составляет более 30 см, и он может надежно связываться на частоте 25 МГц.

Встроенное Программирование 25 серий/EMMC с максимальной тактовой частотой 40-50 МГц

(4). Напряжение VCC 1,2-6,5 В, 64 уровня регулировки,

Напряжение VPP 6,5-25 В 64 уровня регулируется.

Напряжение сигнала связи IO плавно регулируемое 1,2-3,6 В

VCC 120MA-320MA защита от перегрузки по току с плавной регулировкой

VPP 120MA защита от перегрузки по току.

(5). Потребляемая мощность: 5 В <500 мА. Все микросхемы не нуждаются во внешнем источнике питания.

Его можно подключить к внешнему источнику питания 5V-5,5 V 500MA для многоуровневого программирования.

Внешнее питание может питаться от зарядного устройства для сотового телефона, которое можно увидеть повсюду.

Программатор имеет несколько защит внешнего источника питания:

Защита от перенапряжения/Защита от обратного подключения/Защита от перегрузки по току/Подсказка низкого напряжения.

(6). Скорость записи EMMC: 12 МБ/с-25 МБ/с

Скорость чтения EMMC: 14-45 МБ/с в 2-5 раз быстрее, чем у аналогичных программистов.

(Это важно для микросхем большой емкости, микросхем EMMC 64 ГБ,

Если 10 МБ/с (средний программист не может достичь 10 МБ/с) Чтение занимает 6400 секунд,

T56 обычно может достигать более 20 МБ/с, около 3000 секунд)

Способность обрабатывать чрезвычайно высокие скорости, что означает, что аппаратное обеспечение программиста имеет большую стабильность на более низких скоростях.

(7). Открытая Функция самотестирования, самопроверка каждого VPP/VCC /GND/IO

3. 56-контактный ПОЛНЫЙ ПРИВОД

По сравнению с обычным 48-контактным универсальным программатором, 56-контактный полный привод имеет на 8 больше универсальных портов ввода-вывода. Преимущество 56 универсальных накопителей заключается в том, что для всех микросхем ниже 56 контактов требуется только один адаптер в одном корпусе.

Пример: Общий адаптер TSOP56, который может программировать все TSOP56, TSOP48, TSOP40, TSOP32 на программаторе T56. Один адаптер TSOP56 эквивалентен функциям пяти адаптеров обычного 48-контактного универсального программатора.

4. Высокая производительность с оптимальным дизайном программного и аппаратного обеспечения.

Для микросхем большой емкости программатор T56 соответствует или превосходит скорость большинства специализированных программаторов.

Стабильность и надежность программиста являются самыми важными.

Отличный программист. Если основной контроллер программатора может работать на более высокой скорости, его стабильность и скорость определяются максимальной рабочей частотой, поддерживаемой контактами. Чем выше частота, тем лучше противоинтерференционная способность., Более прочный и надежный.

Контакт T56, протестированный с частотой до 70 МГц. Рабочая частота контактов более чем в 3 раза выше, чем у многих аналогичных программистов. Это основная причина, по которой T56 может надежно работать на очень высокой скорости для высокоскоростных чипов большой емкости.

С другой стороны, также можно сказать, что скорость программиста также является проявлением надежности программиста.

T56 почти достигает предельной скорости передачи USB2.0 (HS 480 МГц) при чтении чипа большой емкости EMMC.

5. Поддержка высокого напряжения, максимальное напряжение достигает 25,0 В

Программатор T56 решает противоречие между высоковольтными и высокочастотными контактами.

Он поддерживает программирование на высокой скорости и высоком напряжении.

Вы можете напрямую запрограммировать многие серии 27C и MCU, для которых требуется Высокое напряжение VCC (6,5 В) и VPP (12 В-25 В)

6. Высокоскоростное Программирование SPI NAND FLASH.

SPI NAND Flash имеет широкий спектр приложений в мобильных устройствах, телевизионных приставках, картах данных, телевизорах и т. Д. Он совместим с контактами вспышки разной емкости и использует меньший корпус (Типичный WSON8).

Функция SPI NAND:

Поддержка программирования OTP

Поддержка внутренней функции включения/выключения ECC

Поддержка чтения UID (уникальная подпись)

Поддержка нескольких файловых операций

Поддержка пользовательской функции параметра NAND (новые чипы могут быть добавлены по пользовательским параметрам)

Зарезервированный пользовательский интерфейс для предоставления бесплатной технической поддержки для управления плохими блоками и алгоритма ECC. Мы можем настроить в соответствии с требованиями пользователя.

Тактовая частота программирования регулируется.

Поддержка режима QUAD X4 или SPI X1.

Поддержка программирования ISP в режиме X1 (Интернет-провайдер достигает 4 МБ/с).

SPI NAND обычно представляет собой чип емкостью 1-4 Гб. Для чтения и записи полных данных чипа 1 ГБ T56 требуется всего 12 с + 13 с = 25 секунд.

Более чем в 10 раз скорость некоторых аналогичных продуктов.

(Высокоскоростное Программирование без использования специального адаптера)

Ожидание очень неудобно, T56 может значительно сократить время ожидания

Программирование MT29F2G01ABAFD с полными данными. Только 27S + 31S

7. Высокоскоростное Программирование параллельной флэш-памяти NAND.

Функции параллельной NAND для параллели:

Поддержка программирования OTP

Автоматическая идентификация, поддерживаемая стандартом ONFI

Поддержка чтения UID (уникальная подпись)

Поддержка нескольких файловых операций

Поддержка пользовательской функции параметра NAND (новые чипы могут быть добавлены по пользовательским параметрам)

Зарезервированный пользовательский интерфейс для предоставления бесплатной технической поддержки для управления плохими блоками и алгоритма ECC. Мы можем настроить в соответствии с требованиями пользователя.

Часы программирования регулируются.

Параллельная емкость NAND может достигать более 256 ГБ, а максимальная скорость T56 может достигать в 2-5 раз скорости некоторых аналогичных продуктов.

Ожидание очень неудобно, T56 может значительно сократить время ожидания

MT29F2G16_EN_T56.jpg MT29F2G16_EN_T56.jpg

8. Специальное Введение функции программирования EMMC

(1). Большинство функций программатора EMMC, который может выполнять операции массового производства одним ключом на EMMC.

(Также можно запрограммировать с 4 машинами на одном компьютере)

Загрузите файлы проекта, загрузите все настройки параметров сразу и напрямую запрограммируйте.

Скорость чтения и записи до 12-45 МБ/с.

(2). Введение функции EMMC

2,1: Функция анализа: Анализ содержимого оригинального чипа и отображение следующих результатов:

Отображение производственной информации чипа

Визуальное отображение использования чипа до 8 разделов

Каждый раздел показывает, защищен ли он от записи, может ли он быть прочитан, может ли быть переписан или удален

Показывает, защищен ли весь чип временно или постоянно от записи

Показать, защищен ли чип паролем

Показать, использует ли чип 32-битный код аутентификации безопасности для записи в RPMB.

Показать другие важные параметры ECSD/CSD/CID

Вы можете также прочитать файл ECSD / CSD / CID в этого программиста для того чтобы вписать анализ нагрузки

Может также выполнять некоторый общий анализ файлов ECSD, прочитанных другими программами.

2,2: Функции чтения/записи (все функции могут быть выполнены с помощью одной клавиши)

Прочтите CID / CSD / ECSD.

Очистить полную защиту от временной записи перед программированием

Очистить временные группы защиты от записи перед программированием

Удалить чип перед программированием

Пустой Проверьте чип перед программированием

Программирование 32-битного ключа аутентификации

Выполните проверку пароля чипа

Партитон Конфиг

Чтение и программирование в BOOT1

Чтение и программирование в BOOT2

Чтение и программирование в RPMB

Чтение и программирование в GP1

Чтение и программирование в GP2

Чтение и программирование в GP3

Чтение и программирование в GP4

Чтение и программирование пользовательских данных (область пользователя)

Установка временных групп защиты от записи

Настройка постоянных групп защиты от записи

Установка пароля (или Сброс пароля)

Программирование ECSD

Программирование CSD

Автоматически проверять все вышеперечисленные операции после программирования

(3) . Функция внутрисхемного Программирования ISP

3,1 Сверхвысокая стабильность внутрисхемного Программирования ISP, длина провода может быть до 25 см, рабочая частота 25 МГц, надежная работа,

Если длина находится в пределах 10 см, он может работать на частоте 40-50 МГц.

3,2 ISP также может использовать 4-битный режим, скорость работы увеличена до 4 раз.

(4) . EMMC другие функции

1. Рабочую частоту и рабочее напряжение EMMC можно регулировать вручную.

2. Данные пользовательской области можно читать и записывать в несколько файлов.

3. Если при стираании есть пароль, будет выполняться принудительная стереть

4. Пароль может использовать обычный пароль или зашифрованный пароль SHA1.

5. Значение ECSD / CSD может быть загружено из файла ECSD_CSD или вручную установлено пользователем.

6. Игнорируйте ошибку CRC данных во время операции чтения.

7. Дополнительная автоматическая проверка после завершения операции чтения.

8. Информация об устройстве включает карту контактов высокой четкости и проводку ISP.

9. EMMC имеет отображение скорости в реальном времени во время операций чтения и записи, а также отображение конечной средней скорости.

(5). Адаптер EMMC и подключение ISP

BGA153/169 EMMC ISP 4 бита или 1 бит

9. Высокоскоростное Программирование параллельной NOR Flash серии 28/29.

T56 может поддерживать емкость до 2 ГБ параллельной флэш-памяти NOR 28/29. И используйте один адаптер TSOP56.

Обычный 48-контактный программатор поддерживает только до 256 МБ и требует 4 разных адаптера.

ПРИМЕР: S29GL128P11TFI01

S29GL128P11_EN_T56.jpg S29GL128P11_EN_T56.jpg

10. VGA_HDMI ISP и инструменты

Подробный метод работы см. В главе 7 руководства пользователя.

Через адаптер VGA_HDMI или интерфейс ISP

Поддержка программирования EDID

Поддержка печати последовательных портов ТВ

Поддержка чтения параметров телевизора или ЖК-устройства

Поддержка видеотеста HDMI VGA

Поддержка 25FLASH через порт VGA или HDMI для программирования ISP

Поддержка автоматического распознавания VGA_HDMI Общая схема подключения

11. Тестирование IC цифровой логики

Подробный метод работы см. в главе 9 Руководства пользователя.

Поддержка 54/74 CD4xxx серии цифровых интегральных схем, регулируемое напряжение VCC

Автоматически определять логический чип

Определяемая пользователем Таблица векторов тестов

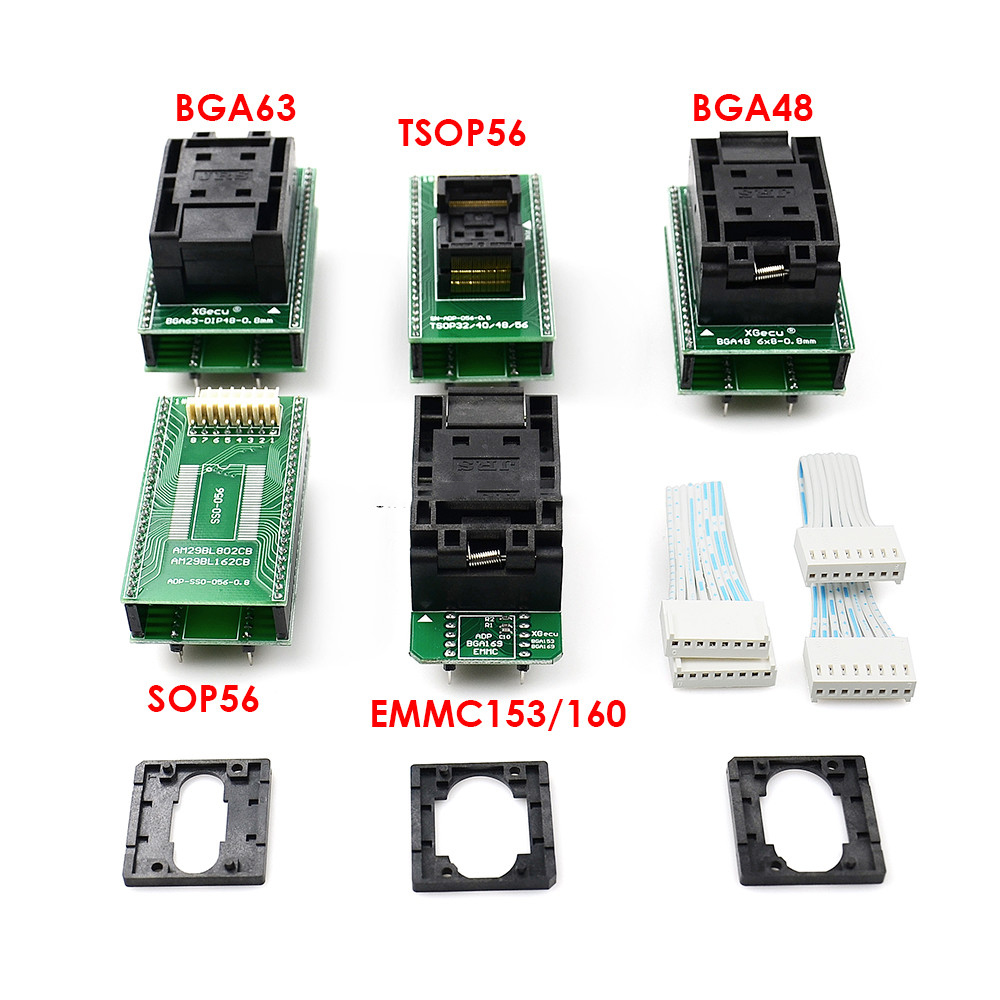

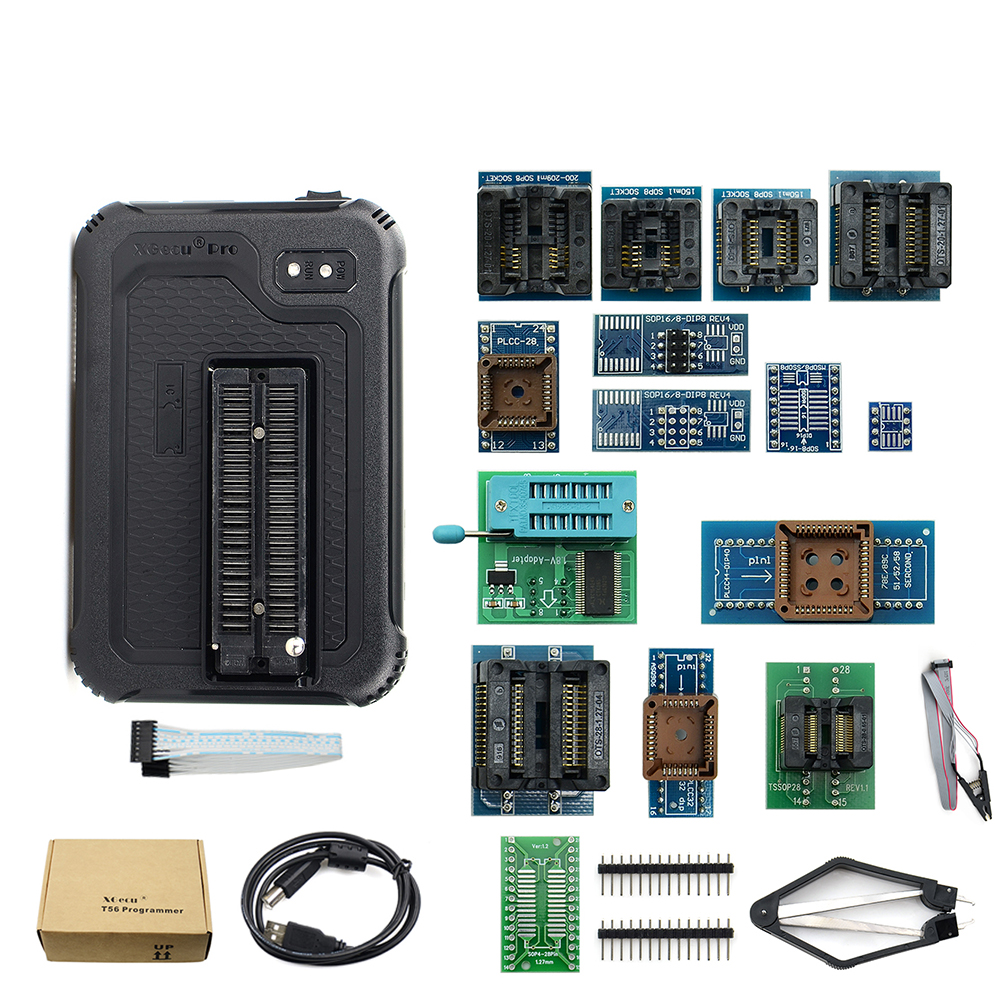

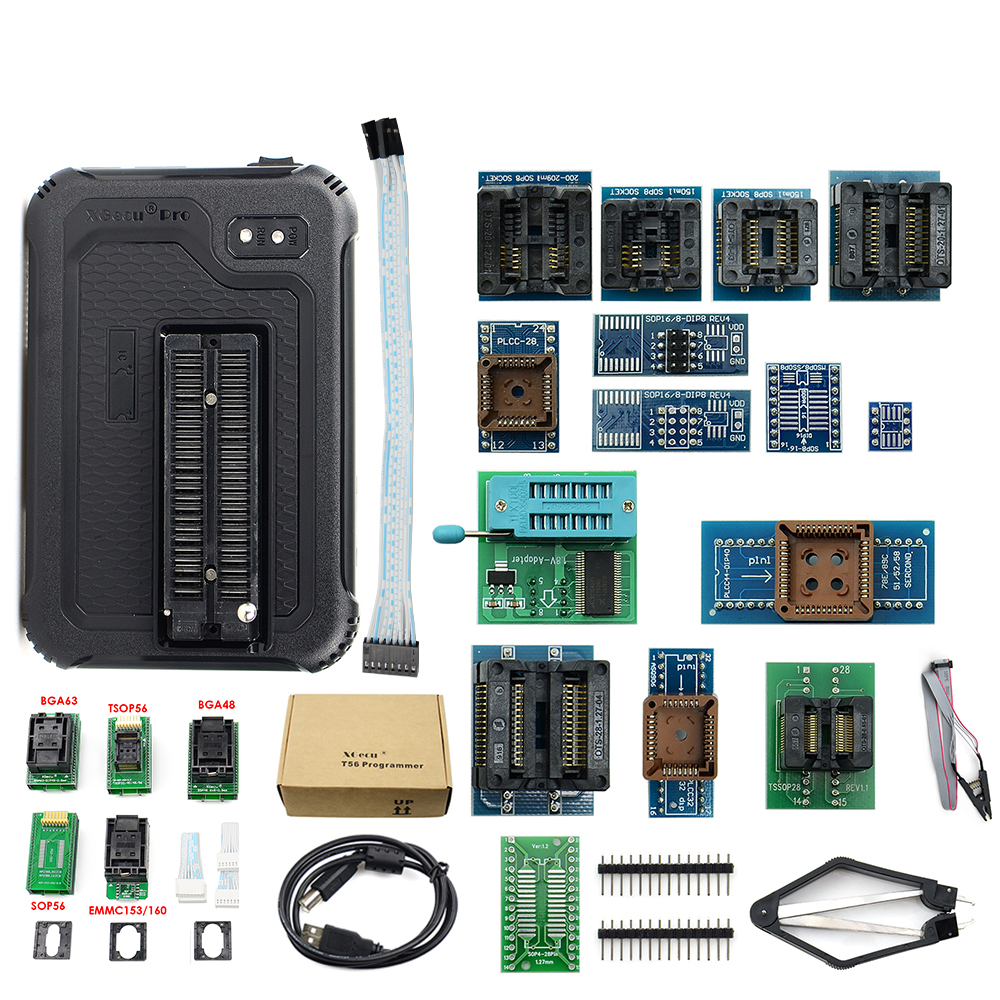

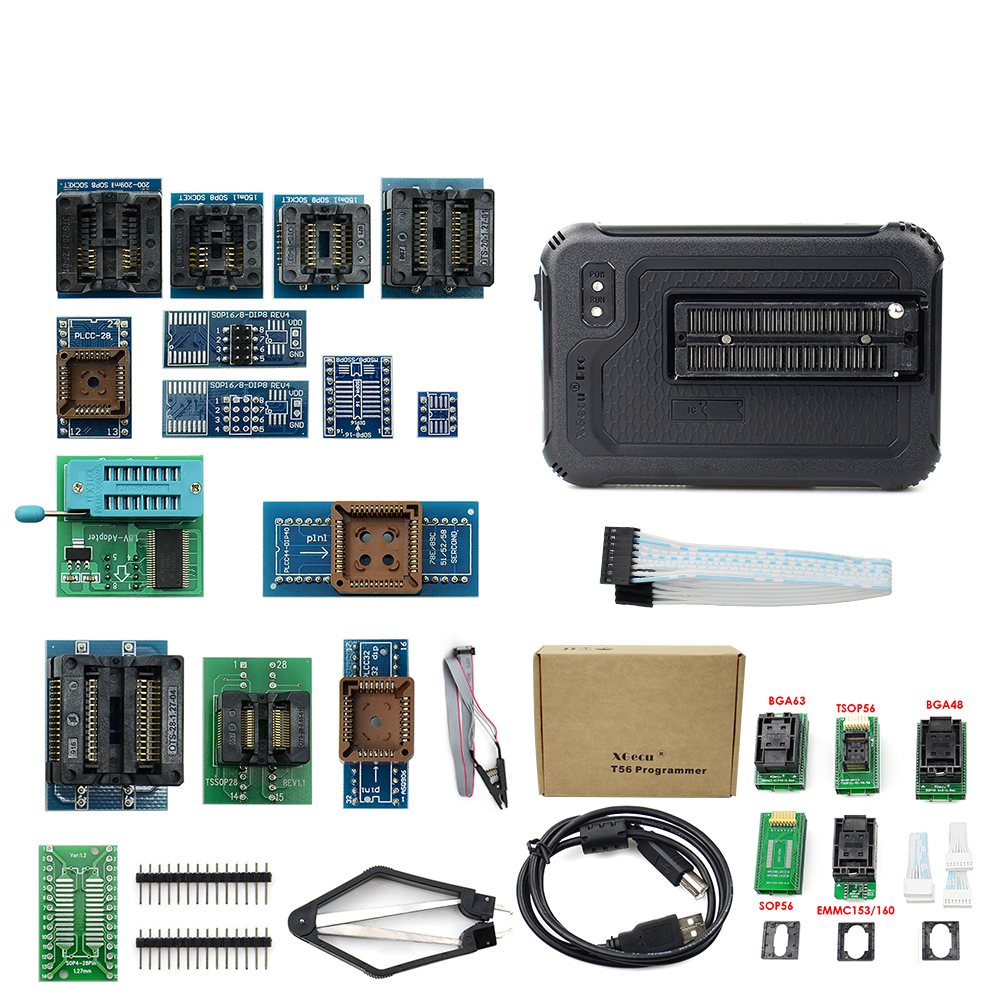

12. Иллюстрация других адаптеров, используемых программистом

Программатор XGecu T56-это 56-контактный программатор с полным приводом, который является общим для всех микросхем в одном корпусе в пределах 56 контактов.

Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки контактов расположена на номере контакта микросхемы.

TSOP32/TSOP40/TSOP48 для всех микросхем

TSOP32/TSOP40/TSOP48/TSOP56 для всех микросхем

PLCC3 PLCC44 TQFP44 BGA48 BGA63 BGA64 SOP44 TQFP32
