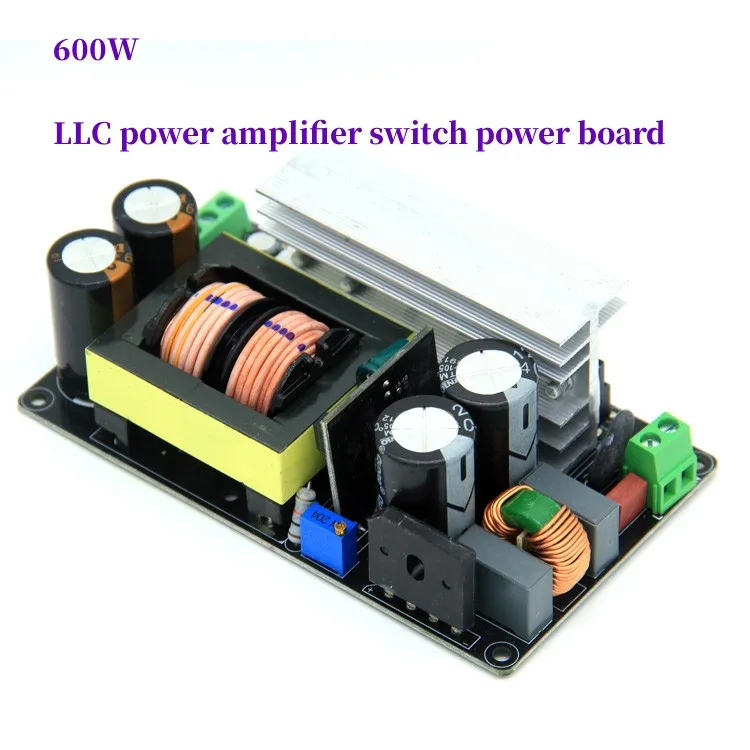

Усилитель мощности 600 Вт LLC

Есть два типа выходных напряжений, одинарное и двойное, пожалуйста, выберите в соответствии с вашими потребностями!

Различное напряжение, разные партии конденсаторов и небольшие различия в параметрах компонентов зависят от фактического продукта.

Примечание к покупке:

1. Для длительного использования с высокой мощностью добавьте вентилятор для воздушного охлаждения. Блок питания оснащен защитой от перегрева, перегрузки по току и короткого замыкания. Защита от перегрузки по току и короткого замыкания является защитой от блокировки, а напряжение конденсатора основного фильтра должно быть уменьшено до 0 В после отключения источника питания переменного тока перед запуском. Этот источник питания является настоящим источником питания LLC с высокочастотной синусоидальной резонансной схемой. Это не обычный импульсный источник питания прямоугольной формы, и он очень подходит для использования в усилителях мощности с хорошими результатами.

2. Каждый источник питания проверяется перед отправкой, и наш магазин не несет ответственности за сгоревшие трансформаторы, трубы или микросхемы. Если потребуется техническое обслуживание, все расходы мы возьмем на себя! Плата постоянно обновляется и пересматривается, и компонентная схема может быть изменена. Пожалуйста, обратитесь к фактической доставке

Параметры следующие:

Входное напряжение: AC200-240V

Выход: одиночное напряжение 50 В/12 А; Двойное напряжение ± 50 В/6 А; Независимый 19 В/0,5 А (нестабильный, уменьшается с основным напряжением, используется в ситуациях с низкими требованиями, например, подача питания вентиляторам. Разные основные напряжения имеют разные независимые напряжения, и это указано в названии покупки)

Специальное напоминание: поскольку импульсный источник питания стабилизирует только Основное напряжение, независимый и вспомогательный выходной ток должен быть меньше выходного тока основным напряжением; Например, ток основного напряжения в это время составляет 10 мА, а вспомогательные и независимые устройства не могут выдерживать нагрузки выше 10 мА;

Точность стабилизации напряжения: основная холостого хода ± 3%, при нагрузке ± 3%; (Когда входной сигнал AC220V)

Номинальная непрерывная мощность: 300 Вт (при температуре окружающей среды 25 ℃ и вентиляторе)

Мгновенная мощность: 600 Вт (может работать в течение 30 секунд при температуре окружающей среды 25 ℃ и вентиляторе)

Эффективность преобразования: Макс 98%

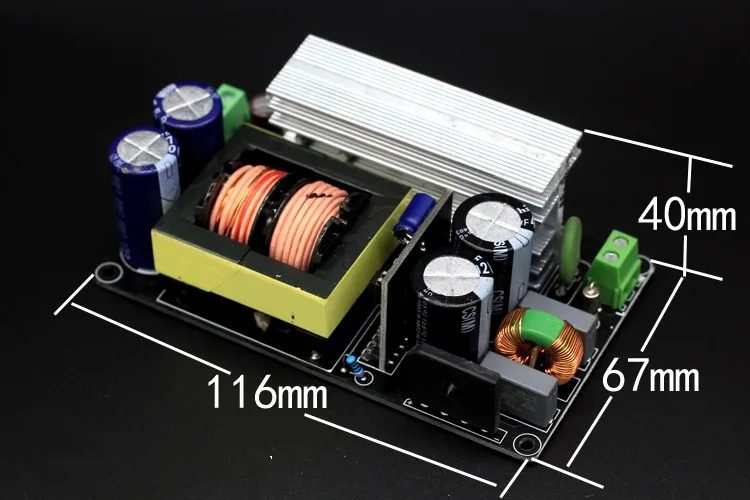

Внешние Размеры: длина, ширина, высота = 116*67*40 мм

Вес: 265 г

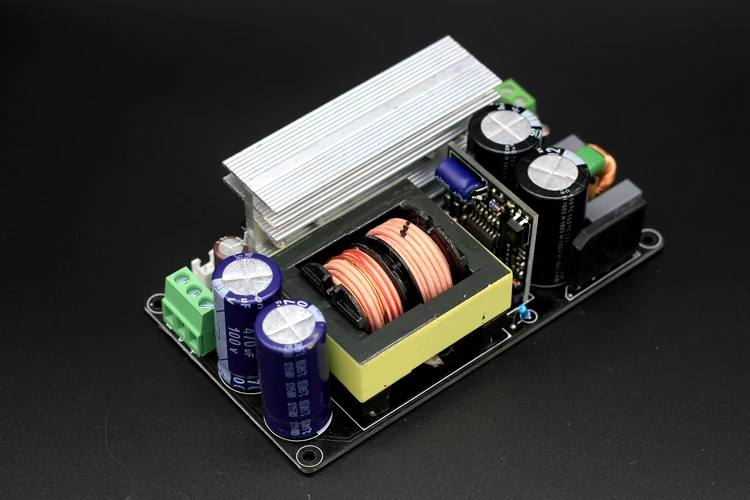

Плата выглядит следующим образом, а схема подключения показана ниже:
