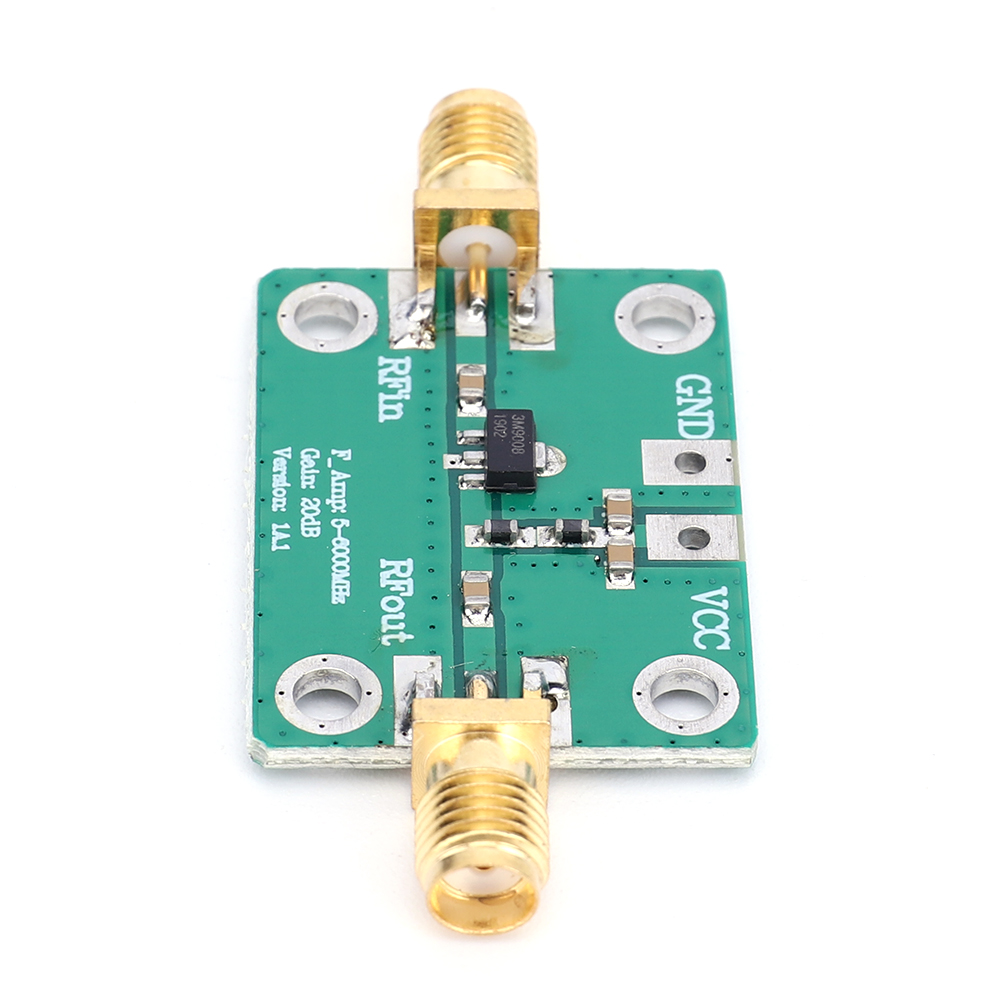

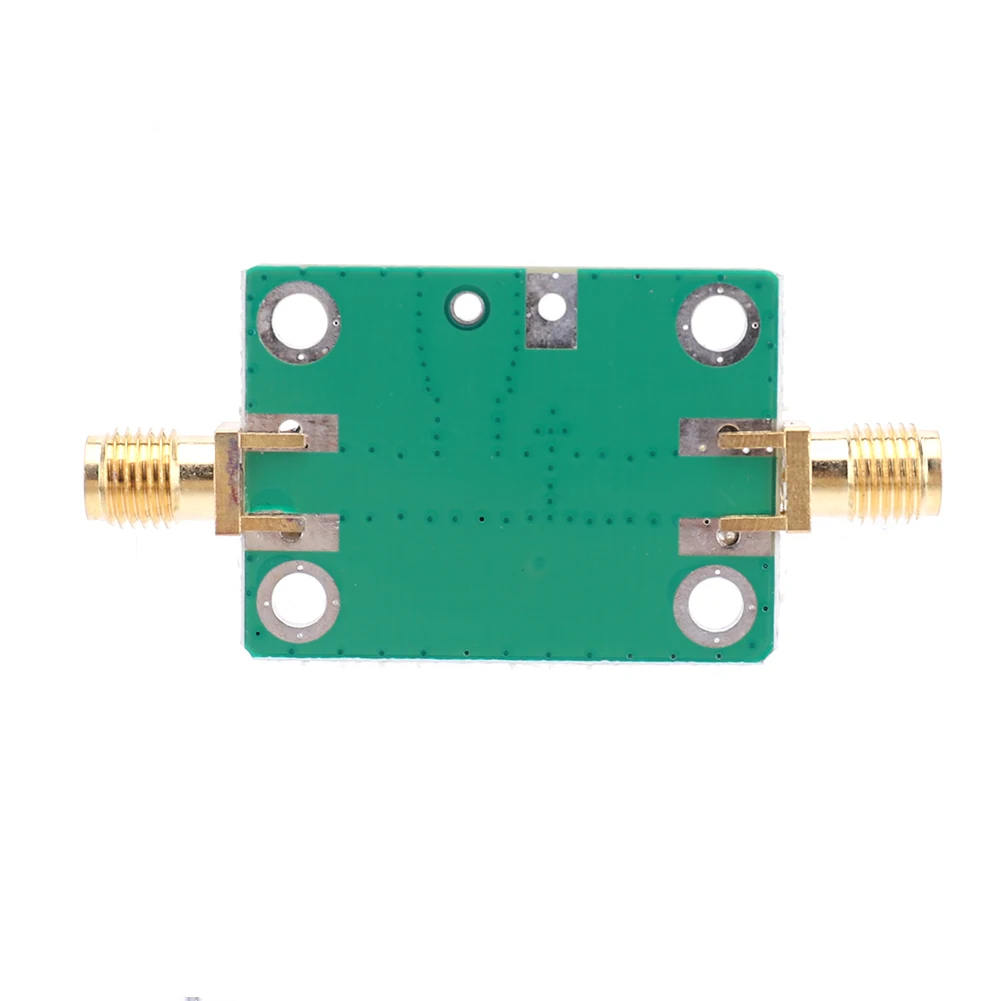

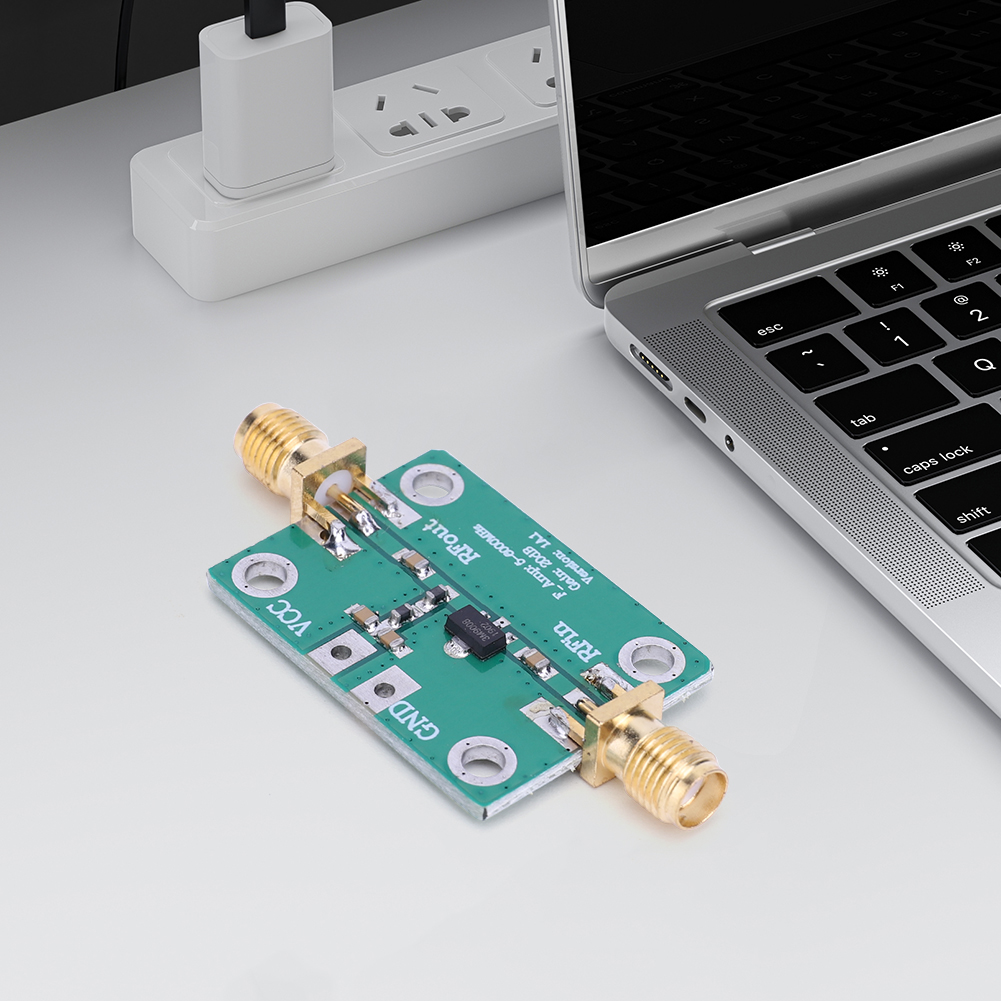

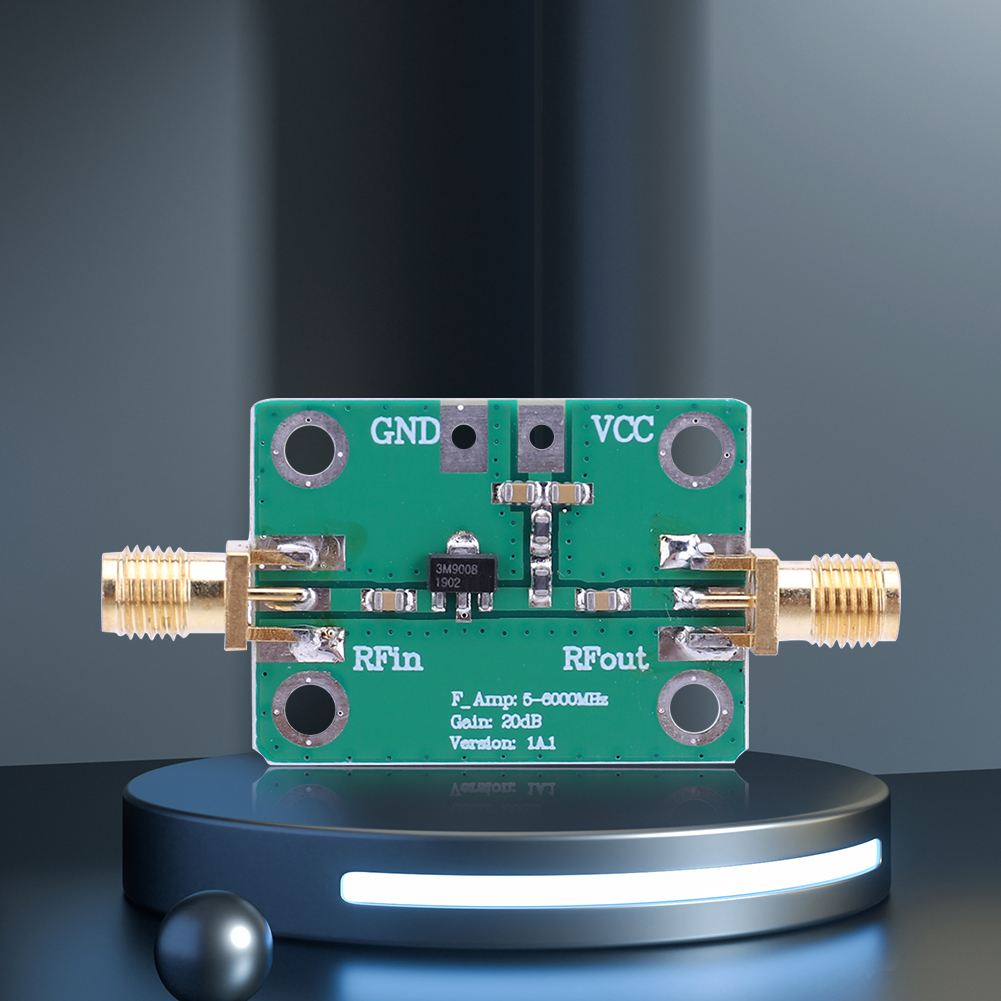

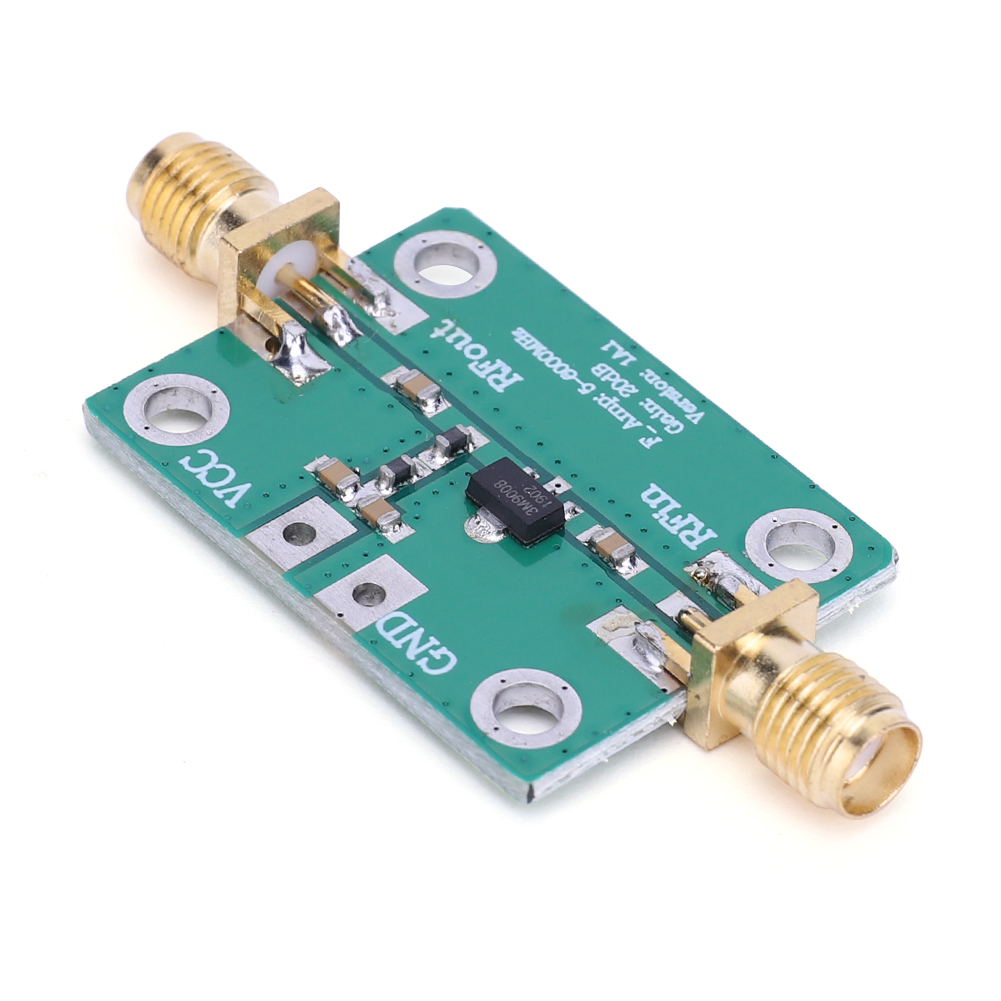

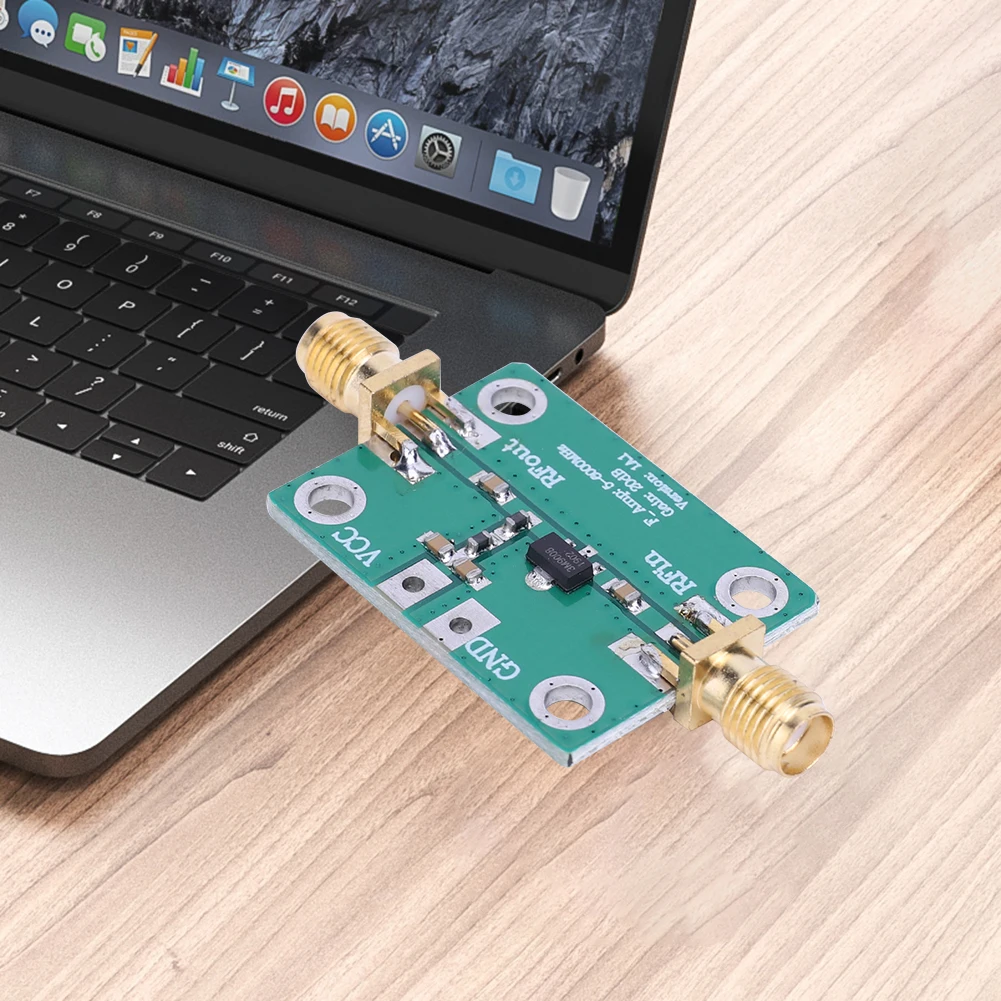

Усилитель мощности радиочастотного сигнала 20 дБ, широкополосный усилитель радиосигнала, низкий уровень шума, LNA 5-3500 МГц, широкополосная Плата усилителя радиочастоты

20 дБ широкополосный усилитель радиочастотного сигнала малошумный усилитель мощности радиочастотного сигнала LNA 5-3500 МГц RF широкополосная Плата усилителя

Характеристики:
1. Широкий Частотный диапазон:Этот модуль радиочастотного усилителя оптимизирован для широкого частотного диапазона, что позволяет ему покрывать частоты от 30 МГц до 3000 МГц. Он обеспечивает гибкость и совместимость для различных радиочастотных приложений, обеспечивая надежное усиление сигнала в разных частотных диапазонах.
2. Стабильное усиление и низкий уровень шума:Благодаря оптимизированной конструкции этот широкополосный усилитель радиочастотного сигнала обеспечивает стабильное усиление и характеристики с низким уровнем шума. Он обеспечивает минимальное ухудшение сигнала и улучшает общую производительность системы, что делает его пригодным для входных схем RF в различных приложениях.
3. Расширенный Динамический диапазон:Усилитель мощности радиочастотного сигнала имеет впечатляющий динамический диапазон с максимальной выходной мощностью + 20 дБм при точке сжатия 1 дБ (1 дБп). Это позволяет ему эффективно обрабатывать мощные сигналы, обеспечивая достаточный запас для усиления сигнала без искажений.
4. Увеличенный диапазон связи:Включение этой широкополосной платы усилителя RF во входные схемы радиочастотного приемника повышает чувствительность и мощность сигнала. Это приводит к увеличению расстояния связи, что делает его идеальным для коротковолнового, FM-вещания, приемников дистанционного управления, усилителей сигнала кабельного телевидения, Beidou, спутниковой навигации GPS, Bluetooth 2,4 ГГц, приемников WiFi, и другие приложения, требующие малошумного усиления слабых радиочастотных сигналов.
5. Универсальная Совместимость приложений:Этот широкополосный модуль усиления находит широкое применение в различных областях. Он подходит для использования в различных отраслях промышленности, включая радиовещание, телекоммуникации, дистанционное зондирование, навигационные системы, беспроводную связь и многое другое. Его малошумная способность усиливать радиочастотный сигнал с малым уровнем шума делает его важным компонентом для достижения оптимальных характеристик сигнала в этих приложениях.

Спецификация:
Сертификация: НЕТ
Происхождение: материковый Китай
Товары для рукоделия: ЭЛЕКТРИЧЕСКИЕ
Тип дисплея: Только Аналоговый
Номер модели: Модуль усилителя RF

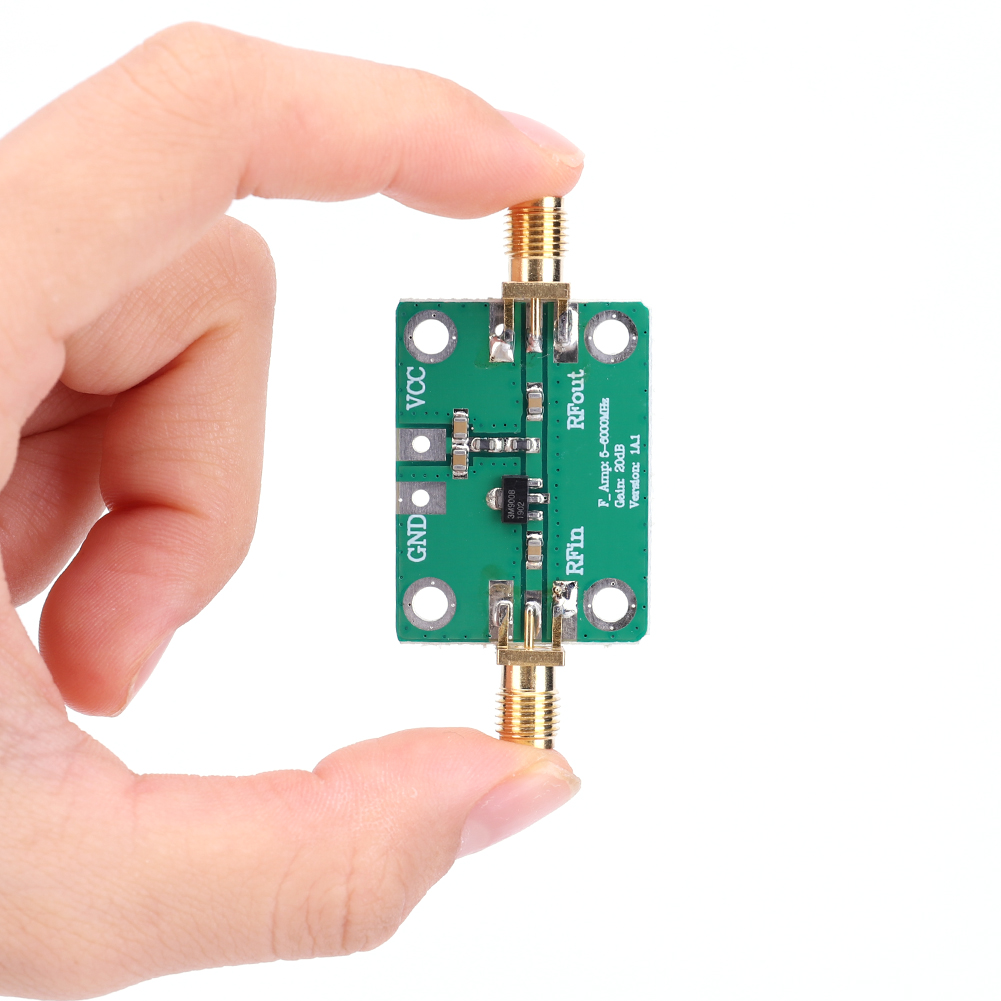

Размеры: 52 х 24 х 5 мм/2,0 х 0,9 х 0,2 дюйма
Рабочая частота: 5-3500 МГц
Усиление: 20 дБ (типичное)
Коэффициент шума: 1,3 (Типичный)
Усиление усилителя:
F = 5 МГц, усиление = 23 дБ
F = 30 МГц, усиление = 23 дБ
F = 100 МГц, усиление = 23 дБ
F = 150 МГц, усиление = 23 дБ
F = 420 МГц, усиление = 22 дБ
F = 1500 МГц, усиление = 20 дБ
F = 3000 МГц, усиление = 18,7 дБ
F = 3500 МГц, усиление = 17,6 дБ
Высокая Выходная мощность: + 20 дБм (100 мВт) при точке сжатия 1 дБ
Рабочий ток: 80 мА (5 В)
Напряжение питания: 3,3-6 В постоянного тока
Сопротивление системы: 50 Ом
Применение продукта:
Этот усилитель в оригинальном усилителе 30-3000 МГц основан на повторно оптимизированной конструкции, так что он имеет широкий частотный диапазон, стабильное усиление, небольшой коэффициент шума, динамический диапазон (+ 20 дБм при 1 дБп) и другие преимущества, особенно подходящие для различных входных схем приема РЧ, для увеличения расстояния связи! Широко используется в коротковолновых, FM-радио, приемники дистанционного управления, усилитель сигнала кабельного телевидения, BeiDou, спутниковая навигация GPS, 2,4G Bluetooth, приемник WIFI RF внешний интерфейс и другие места, где требуется низкий уровень шума и небольшое усиление RF сигнала!

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо тебе!
Возможны отклонения в 1-2 см из-за ручного измерения.

1 х модуль радиочастотного усилителя
